NETGEAR RBS50Y - Orbi tashqi universal sun'iy yo'ldosh tezkor ishga tushirish qo'llanmasi

Paket tarkibi

Eslatma: Sun'iy yo'ldoshingizni devorga o'rnatishdan yoki uni stendga biriktirishdan oldin, ushbu tezkor ishga tushirish qo'llanmasidagi Ishga tushirish bo'limidagi ko'rsatmalarga amal qilib, sun'iy yo'ldoshingizni sozlang.

Sun'iy yo'ldoshni devorga o'rnating

1. Devorga o'rnatish qavsini andoza sifatida ishlatib, devorda uchta teshikni belgilang.
2. Devorda belgilagan joylarga 5/32 dyuymli burg'i bilan teshik oching.
3. Devorga o'rnatish qavsini teshik ochgan joyga qo'ying va qavsni gips yoki beton vintlar yoki yog'och vintlar bilan devorga mahkamlang.


4. Orbi sun'iy yo'ldoshini devorga o'rnatish qavsiga suring.


Sun'iy yo'ldoshni devorga o'rnatish qavsiga qulflang

1. Sun'iy yo'ldoshni devorga o'rnating bo'limidagi ko'rsatmalarga amal qiling.
2. Paketingiz bilan birga kelgan Phillips vintlarini yoki torx vintlarini devorga o'rnatish qavsi qulfiga joylashtiring. Vintlar qulf bilan tekis bo'lishi kerak.


3. Qulfni devorga o'rnatish qavsi ustiga qo'ying.
4. Qulfni qavsga mahkamlash uchun vintlarni torting.


Sun'iy yo'ldoshni stendga biriktiring

1. Mashina vintlari yordamida devorga o'rnatish qavsini stendga biriktiring.


2. Orbi sun'iy yo'ldoshini devorga o'rnatish qavsiga suring.


Sun'iy yo'ldoshni stendga qulflang

1. Sun'iy yo'ldoshni stendga biriktiring bo'limidagi ko'rsatmalarga amal qiling.
2. Paketingiz bilan birga kelgan Phillips vintlarini yoki torx vintlarini devorga o'rnatish qavsi qulfiga joylashtiring.
   Vintlar qulf bilan tekis bo'lishi kerak.



3. Qulfni devorga o'rnatish qavsi ustiga qo'ying.
4. Qulfni qavsga mahkamlash uchun vintlarni torting.


Quvvat adapterini qulflang

Quvvat adapterining sun'iy yo'ldoshdan tasodifan uzilib qolishining oldini olish uchun metall qavs va vint yordamida quvvat adapterini sun'iy yo'ldoshga mahkamlang.

Quvvat adapterini devorga o'rnating

Quvvat adapterini devorga o'rnatish uchun devorga ikkita yog'och vintni joylashtiring (vint ipining bir qismini ochiq qoldiring) va quvvat adapterini vintlar ustiga qo'ying.

Ishga tushirish

Siz Orbi tashqi universal sun'iy yo'ldoshingizni Orbi rejimida yoki Kengaytirgich rejimida sozlashingiz mumkin:

• Orbi rejimi. Agar sizda Orbi routeri bo'lsa, sun'iy yo'ldoshingizni Orbi rejimida sozlang.

• Kengaytirgich rejimi. Agar sizda Orbi routeri bo'lmagan router yoki shlyuz bo'lsa, sun'iy yo'ldoshingizni kengaytirgich rejimida sozlang.


Sun'iy yo'ldoshingizni Orbi rejimida sozlang

Odatiy bo'lib, sun'iy yo'ldosh Orbi rejimiga o'rnatilgan. Agar siz sun'iy yo'ldoshingizni Kengaytirgich rejimida sozlamoqchi bo'lsangiz, Sun'iy yo'ldoshingizni Kengaytirgich rejimida sozlash bo'limiga qarang.

1. Sun'iy yo'ldoshingizni Orbi routeringizga yaqin joyga qo'ying.
   Eslatma: Sun'iy yo'ldoshingizni sozlash jarayonidan so'ng tashqariga joylashtirishingiz mumkin.
2. Sun'iy yo'ldoshingizni quvvat manbaiga ulang.
   Sun'iy yo'ldoshingizning orqa tomonidagi Quvvat LEDi yonadi. Agar Quvvat LEDi yonmasa, Quvvatni yoqish/o'chirish (Power On/Off) tugmasini bosing.
3. Pastki yorug'lik LEDining oq rangda yonishini kuting.
   Yuklash vaqtida quyidagi LED xatti-harakatlari sodir bo'ladi:
   • Oq rangda pulsatsiya qiladi. Sun'iy yo'ldosh yuklanmoqda.
   • Doimiy oq rang. Sun'iy yo'ldosh yuklashni tugatdi va Orbi routeringiz bilan sinxronlashga tayyor.
4. Sun'iy yo'ldoshingizning orqa tomonidagi Sinxronlash (Sync) tugmasini bosing va ikki daqiqa ichida Orbi routeringizning orqa tomonidagi Sinxronlash (Sync) tugmasini bosing.
5. Sun'iy yo'ldoshingizning Orbi routeringiz bilan sinxronlashini kuting.
   Sun'iy yo'ldoshning pastki yorug'lik LEDi Orbi routeringiz bilan sinxronlashga urinayotganda oq rangda yonadi, so'ngra quyidagi ranglardan birida yonadi:
   Moviy. Yaxshi ulanish
   Orbi routeri va sun'iy yo'ldosh sinxronlashdi va ulanish yaxshi. LED uch daqiqa davomida moviy rangda yonadi va keyin o'chadi.
   Sariq. O'rtacha ulanish
   Orbi routeri va sun'iy yo'ldosh sinxronlashdi, lekin ulanish o'rtacha. Sun'iy yo'ldoshni routerga yaqinroq joylashtirishni o'ylab ko'ring.
   LED uch daqiqa davomida sariq rangda yonadi va keyin o'chadi.
   Binafsha. Ulanish muvaffaqiyatsiz tugadi
   Orbi routeri va sun'iy yo'ldosh sinxronlasha olmadi. Agar LED binafsha rangda yonsa, o'chmaydi. Sun'iy yo'ldoshni routerga yaqinroq joylashtiring va qayta urinib ko'ring.

Sun'iy yo'ldoshingizning sinxronlashishi taxminan olti daqiqa vaqt olishi mumkin.

Sun'iy yo'ldoshingiz Orbi routeringiz bilan bir xil WiFi tarmoq ma'lumotlaridan foydalanadi.

Sun'iy yo'ldoshingizni Kengaytirgich rejimida sozlang

Sun'iy yo'ldoshingiz odatiy bo'lib Orbi rejimiga o'rnatilgan. Siz rejimni Kengaytirgich rejimiga o'zgartirishingiz va sun'iy yo'ldoshni kengaytirgich sifatida sozlashingiz mumkin.

1. Sun'iy yo'ldoshingizni routeringizga yaqin joyga qo'ying.
   Eslatma: Sun'iy yo'ldoshingizni sozlash jarayonidan so'ng tashqariga joylashtirishingiz mumkin.
2. Sun'iy yo'ldoshingizni quvvat manbaiga ulang, lekin sun'iy yo'ldoshingizni yoqmang.
   Agar sun'iy yo'ldoshingiz yoqilgan bo'lsa, uni o'chirish uchun Quvvatni yoqish/o'chirish (Power On/Off) tugmasini bosing.
3. Sinxronlash (Sync) tugmasini bosib ushlab turing.
4. Sinxronlash (Sync) tugmasini ushlab turing va shu bilan birga Quvvatni yoqish/o'chirish (Power On/Off) tugmasini bosing va qo'yib yuboring (Sinxronlash (Sync) tugmasini qo'yib yubormang).
   Sun'iy yo'ldoshingiz yoqiladi.
5. Sinxronlash (Sync) tugmasini ushlab turishda davom eting.
6. Pastki yorug'lik LEDining oq va moviy rangda pulsatsiya qilishini kuting, so'ngra Sinxronlash (Sync) tugmasini qo'yib yuboring.
   Sinxronlash (Sync) tugmasini qo'yib yuborganingizdan so'ng quyidagi LED xatti-harakatlari sodir bo'ladi:
   • Moviy rangda pulsatsiya qiladi. Sun'iy yo'ldosh yuklanmoqda va Kengaytirgich rejimiga o'tmoqda. LED bir necha daqiqa davomida moviy rangda pulsatsiya qiladi.
   • Doimiy moviy rang. Sun'iy yo'ldosh Kengaytirgich rejimida va routeringiz bilan sinxronlashga tayyor.
7. WiFi yoqilgan kompyuteringizda yoki mobil qurilmangizda WiFi ulanish menejerini oching va NETGEAR_EXT deb nomlangan kengaytirgich tarmog'ini toping va unga ulaning.
8. Veb-brauzerni ishga tushiring va http://www.mywifiext.net saytiga tashrif buyuring.
   NETGEAR o'rnatish yordamchisi paydo bo'ladi.
9. Sun'iy yo'ldoshingizni WiFi tarmog'ingizga ulash uchun ko'rsatmalarga amal qiling.
   Sun'iy yo'ldoshning pastki yorug'lik LEDi routeringizga ulanishini ko'rsatish uchun quyidagi ranglardan birida yonadi:
   Moviy. Yaxshi ulanish
   LED uch daqiqa davomida moviy rangda yonadi va keyin o'chadi.
   Sariq. O'rtacha ulanish
   LED uch daqiqa davomida sariq rangda yonadi va keyin o'chadi.
   Binafsha. Ulanish muvaffaqiyatsiz tugadi
   Agar LED binafsha rangda yonsa, o'chmaydi. Sun'iy yo'ldoshni routerga yaqinroq joylashtiring va qayta urinib ko'ring.

O'rnatishdan so'ng sun'iy yo'ldoshingizni ko'chiring va joylashtiring

1. Sun'iy yo'ldoshingizni tashqariga ko'chiring va uni quvvat manbaiga ulang.
   Eslatma: Sun'iy yo'ldoshingiz uchun tavsiya etilgan harorat diapazoni 4°F dan 122°F gacha (-20°C dan +50°C gacha).
2. Routerga yaxshi ulanishni ko'rsatish uchun pastki yorug'lik LEDining moviy rangda yonishiga ishonch hosil qiling.
3. (Ixtiyoriy) Sun'iy yo'ldoshingizni o'rnating.
   Siz sun'iy yo'ldoshingizni devorga o'rnatishingiz yoki uni stendga joylashtirishingiz mumkin. Qo'shimcha ma'lumot olish uchun ushbu tezkor ishga tushirish qo'llanmasidagi Sun'iy yo'ldoshni devorga o'rnating yoki Sun'iy yo'ldoshni stendga biriktiring bo'limiga qarang.

Eslatma: Sun'iy yo'ldoshingiz routeringiz bilan sinxronlashgandan so'ng, xavfsizlik sababli sun'iy yo'ldoshning Sinxronlash (Sync) tugmasi o'chiriladi. Agar siz Sinxronlash (Sync) tugmasini bossangiz va sun'iy yo'ldoshning pastki yorug'lik LEDi binafsha rangda pulsatsiya qilsa, bu LED xatti-harakati Sinxronlash (Sync) tugmasi o'chirilganligini ko'rsatadi.

Agar sun'iy yo'ldoshingiz Orbi rejimida bo'lsa, Sinxronlash (Sync) tugmasini yoqish uchun Orbi routerining veb-interfeysiga kiring va Ulanilgan qurilmalar sahifasiga o'ting. Qo'shimcha ma'lumot olish uchun foydalanuvchi qo'llanmasiga qarang.

Agar sun'iy yo'ldoshingiz Kengaytirgich rejimida bo'lsa, Sinxronlash (Sync) tugmasini yoqish uchun kengaytirgich veb-interfeysiga kiring va LED va Sinxronlash sahifasiga o'ting. Qo'shimcha ma'lumot olish uchun foydalanuvchi qo'llanmasiga qarang.

Rejimni Orbi rejimiga qaytaring

Sun'iy yo'ldoshingizni Kengaytirgich rejimdan Orbi rejimiga qaytarish uchun quyidagilarni bajaring:

1. Quvvatni yoqish/o'chirish (Power On/Off) tugmasini bosing va sun'iy yo'ldoshni o'chiring.
2. Sinxronlash (Sync) tugmasini bosib ushlab turing.
3. Sinxronlash (Sync) tugmasini ushlab turing va shu bilan birga Quvvatni yoqish/o'chirish (Power On/Off) tugmasini bosing va qo'yib yuboring (Sinxronlash (Sync) tugmasini qo'yib yubormang).
   Sun'iy yo'ldoshingiz yoqiladi.
4. Sinxronlash (Sync) tugmasini ushlab turishda davom eting.
5. Pastki yorug'lik LEDining oq va moviy rangda pulsatsiya qilishini kuting, so'ngra Sinxronlash (Sync) tugmasini qo'yib yuboring.
   Sinxronlash (Sync) tugmasini qo'yib yuborganingizdan so'ng quyidagi LED xatti-harakatlari sodir bo'ladi:
   • Oq rangda pulsatsiya qiladi. Sun'iy yo'ldosh yuklanmoqda va Orbi rejimiga o'tmoqda. LED bir necha daqiqa davomida oq rangda pulsatsiya qiladi.
   • Doimiy oq rang. Sun'iy yo'ldosh Orbi rejimida va Orbi routeringiz bilan sinxronlashga tayyor.

Muammolarni bartaraf etish

Sozlash vaqtida, agar siz sozlash bosqichlarida tasvirlanganidek to'g'ri LED rangini ko'rmasangiz, quyidagilarni sinab ko'ring:

• Sun'iy yo'ldoshni routerga yaqinroq joylashtiring.
• Sun'iy yo'ldoshingizning yoqilganligini tekshiring.
• Agar sun'iy yo'ldoshingiz noto'g'ri rejimda deb o'ylasangiz, Rejimni Orbi rejimiga qaytaring bo'limidagi bosqichlarga amal qiling (hatto sun'iy yo'ldoshingiz allaqachon Orbi rejimida deb o'ylasangiz ham, ushbu bosqichlarga amal qiling) va LED xatti-harakatini tekshiring.
  Oxirgi bosqichda Sinxronlash (Sync) tugmasini qo'yib yuborganingizdan so'ng, agar pastki yorug'lik LEDi oq rangda pulsatsiya qilsa, sun'iy yo'ldosh Orbi rejimida bo'ladi. Agar LED moviy rangda pulsatsiya qilsa, sun'iy yo'ldosh Kengaytirgich rejimida bo'ladi.

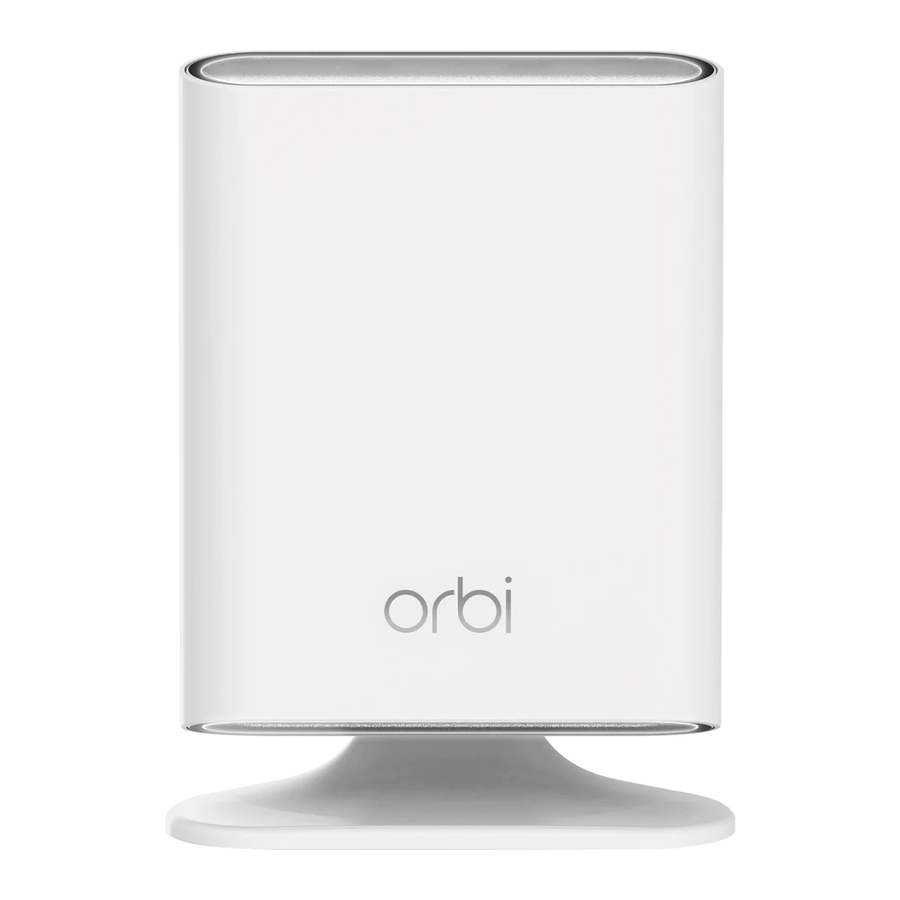

Orbi tashqi sun'iy yo'ldoshining umumiy ko'rinishi

1. Yuqori yorug'lik LEDi
2. Pastki yorug'lik LEDi
3. LEDni yoqish/o'chirish tugmasi
4. Sinxronlash tugmasi (shuningdek, WPS ulanishi uchun ham ishlatiladi)
5. Qayta o'rnatish tugmasi
6. Quvvat LEDi
7. Quvvatni yoqish/o'chirish tugmasi
8. Quvvat ulagichi

Qo'llab-quvvatlash

Ushbu NETGEAR mahsulotini sotib olganingiz uchun tashakkur. Mahsulotingizni ro'yxatdan o'tkazish, yordam olish, so'nggi yuklab olishlar va foydalanuvchi qo'llanmalariga kirish va bizning hamjamiyatimizga qo'shilish uchun https://www.netgear.com/support/ saytiga tashrif buyurishingiz mumkin. Faqat rasmiy NETGEAR qo'llab-quvvatlash resurslaridan foydalanishni tavsiya qilamiz.

Evropa Ittifoqi muvofiqlik deklaratsiyasi, shu jumladan normativ muvofiqlik haqida ma'lumot olish uchun https://www.netgear.com/about/regulatory/ saytiga tashrif buyuring.

Quvvat manbaini ulashdan oldin normativ muvofiqlik hujjatini ko'rib chiqing.
