NETGEAR RBS50Y - Orbi lauko universaliojo palydovo greitos pradžios vadovas

Pakuotės turinys

Pastaba: prieš montuodami palydovą ant sienos arba pritvirtindami jį prie stovo, nustatykite palydovą vadovaudamiesi instrukcijomis, pateiktomis šio greitos pradžios vadovo skyriuje Pradžia.

Palydovo montavimas ant sienos

1. Naudokite sieninio montavimo laikiklį kaip šabloną, kad pažymėtumėte tris skyles ant sienos.
2. Išgręžkite skyles ten, kur pažymėjote ant sienos, naudodami 5/32 colio grąžtą.
3. Padėkite sieninio montavimo laikiklį ten, kur išgręžėte skyles, ir pritvirtinkite laikiklį prie sienos naudodami tinko arba betono varžtus arba medvaržčius.


4. Užmaukite „Orbi“ palydovą ant sieninio montavimo laikiklio.


Palydovo užrakinimas prie sieninio montavimo laikiklio

1. Vykdykite instrukcijas, pateiktas skyriuje Palydovo montavimas ant sienos.
2. Įkiškite „Phillips“ arba „Torx“ varžtus, kurie buvo pateikti kartu su jūsų pakuote, į sieninio montavimo laikiklio užraktą. Varžtai turi būti viename lygyje su užraktu.


3. Uždėkite užraktą ant sieninio montavimo laikiklio.
4. Priveržkite varžtus, kad pritvirtintumėte užraktą prie laikiklio.


Palydovo tvirtinimas prie stovo

1. Pritvirtinkite sieninio montavimo laikiklį prie stovo naudodami mašininius varžtus.


2. Užmaukite „Orbi“ palydovą ant sieninio montavimo laikiklio.


Palydovo užrakinimas prie stovo

1. Vykdykite instrukcijas, pateiktas skyriuje Palydovo tvirtinimas prie stovo.
2. Įkiškite „Phillips“ arba „Torx“ varžtus, kurie buvo pateikti kartu su jūsų pakuote, į sieninio montavimo laikiklio užraktą.
   Varžtai turi būti viename lygyje su užraktu.



3. Uždėkite užraktą ant sieninio montavimo laikiklio.
4. Priveržkite varžtus, kad pritvirtintumėte užraktą prie laikiklio.


Maitinimo adapterio užrakinimas

Kad maitinimo adapteris netyčia neatsijungtų nuo palydovo, naudokite metalinį laikiklį ir varžtą, kad pritvirtintumėte maitinimo adapterį prie palydovo.

Maitinimo adapterio montavimas ant sienos

Norėdami pritvirtinti maitinimo adapterį prie sienos, įsukite du medvaržčius į sieną (įsitikinkite, kad dalis varžto sriegio yra atvira) ir uždėkite maitinimo adapterį ant varžtų.

Pradžia

Galite nustatyti savo „Orbi“ lauko universalųjį palydovą „Orbi“ arba „Extender“ režimu:

• „Orbi“ režimas. Nustatykite savo palydovą „Orbi“ režimu, jei turite „Orbi“ maršrutizatorių.

• „Extender“ režimas. Nustatykite savo palydovą „Extender“ režimu, jei turite maršrutizatorių arba šliuzą, kuris nėra „Orbi“ maršrutizatorius.


Palydovo nustatymas „Orbi“ režimu

Pagal numatytuosius nustatymus palydovas nustatytas „Orbi“ režimu. Jei norite nustatyti palydovą „Extender“ režimu, žr. Palydovo nustatymas „Extender“ režimu.

1. Padėkite palydovą šalia „Orbi“ maršrutizatoriaus.
   Pastaba: palydovą galite pastatyti lauke po nustatymo proceso.
2. Prijunkite palydovą prie maitinimo šaltinio.
   Palydovo galinėje pusėje užsidega maitinimo šviesos diodas. Jei maitinimo šviesos diodas neužsidega, paspauskite Power On/Off (įjungimo/išjungimo) mygtuką.
3. Palaukite, kol apatinis šviesos diodas užsidegs baltai.
   Paleidžiant vyksta toks šviesos diodo elgesys:
   • Pulsuojantis baltas. Palydovas paleidžiamas.
   • Nuolat šviečiantis baltas. Palydovas baigė paleidimą ir yra pasirengęs sinchronizuoti su jūsų „Orbi“ maršrutizatoriumi.
4. Paspauskite Sync (sinchronizavimo) mygtuką palydovo galinėje pusėje, o per dvi minutes paspauskite Sync (sinchronizavimo) mygtuką „Orbi“ maršrutizatoriaus galinėje pusėje.
5. Palaukite, kol jūsų palydovas sinchronizuosis su „Orbi“ maršrutizatoriumi.
   Apatinis palydovo šviesos diodas šviečia baltai, kai jis bando sinchronizuoti su „Orbi“ maršrutizatoriumi, o tada užsidega viena iš šių spalvų:
   Mėlyna. Geras ryšys
   „Orbi“ maršrutizatorius ir palydovas sinchronizuoti ir ryšys yra geras. Šviesos diodas šviečia mėlynai tris minutes, o tada išsijungia.
   Gintarinė. Vidutinis ryšys
   „Orbi“ maršrutizatorius ir palydovas sinchronizuoti, bet ryšys yra vidutinis. Apsvarstykite galimybę perkelti palydovą arčiau maršrutizatoriaus.
   Šviesos diodas šviečia gintarine spalva tris minutes, o tada išsijungia.
   Purpurinė. Ryšys nepavyko
   „Orbi“ maršrutizatoriui ir palydovui nepavyko sinchronizuoti. Šviesos diodas neišsijungia, jei jis šviečia purpurine spalva. Perkelkite palydovą arčiau maršrutizatoriaus ir bandykite dar kartą.

Gali prireikti apie šešių minučių, kad jūsų palydovas sinchronizuotųsi.

Jūsų palydovas naudoja tuos pačius „WiFi“ tinklo kredencialus kaip ir jūsų „Orbi“ maršrutizatorius.

Palydovo nustatymas „Extender“ režimu

Pagal numatytuosius nustatymus jūsų palydovas nustatytas „Orbi“ režimu. Galite pakeisti režimą į „Extender“ režimą ir nustatyti palydovą kaip plėtiklį.

1. Padėkite palydovą šalia maršrutizatoriaus.
   Pastaba: palydovą galite pastatyti lauke po nustatymo proceso.
2. Prijunkite palydovą prie maitinimo šaltinio, bet neįjunkite palydovo.
   Jei jūsų palydovas įjungtas, paspauskite Power On/Off (įjungimo/išjungimo) mygtuką, kad jį išjungtumėte.
3. Paspauskite ir palaikykite Sync (sinchronizavimo) mygtuką.
4. Laikykite Sync (sinchronizavimo) mygtuką ir tuo pačiu metu paspauskite ir atleiskite Power On/Off (įjungimo/išjungimo) mygtuką (neatleiskite Sync (sinchronizavimo) mygtuko).
   Jūsų palydovas įsijungia.
5. Toliau laikykite Sync (sinchronizavimo) mygtuką.
6. Palaukite, kol apatinis šviesos diodas pulsuos baltai ir mėlynai, tada atleiskite Sync (sinchronizavimo) mygtuką.
   Atleidus Sync (sinchronizavimo) mygtuką, vyksta toks šviesos diodo elgesys:
   • Pulsuojantis mėlynas. Palydovas paleidžiamas ir persijungia į „Extender“ režimą. Šviesos diodas pulsuoja mėlynai kelias minutes.
   • Nuolat šviečiantis mėlynas. Palydovas veikia „Extender“ režimu ir yra pasirengęs sinchronizuoti su jūsų maršrutizatoriumi.
7. „WiFi“ palaikančiame kompiuteryje arba mobiliajame įrenginyje atidarykite „WiFi“ ryšio tvarkyklę ir suraskite bei prisijunkite prie plėtiklio tinklo, pavadinto NETGEAR_EXT.
8. Paleiskite žiniatinklio naršyklę ir apsilankykite http://www.mywifiext.net.
   Rodomas NETGEAR diegimo asistentas.
9. Vykdykite nurodymus, kad prijungtumėte palydovą prie savo „WiFi“ tinklo.
   Apatinis palydovo šviesos diodas užsidega viena iš šių spalvų, kad parodytų jo ryšį su jūsų maršrutizatoriumi:
   Mėlyna. Geras ryšys
   Šviesos diodas šviečia mėlynai tris minutes, o tada išsijungia.
   Gintarinė. Vidutinis ryšys
   Šviesos diodas šviečia gintarine spalva tris minutes, o tada išsijungia.
   Purpurinė. Ryšys nepavyko
   Šviesos diodas neišsijungia, jei jis šviečia purpurine spalva. Perkelkite palydovą arčiau maršrutizatoriaus ir bandykite dar kartą.

Palydovo perkėlimas ir pastatymas po įdiegimo

1. Perkelkite palydovą į lauką ir prijunkite jį prie maitinimo šaltinio.
   Pastaba: Rekomenduojama palydovo temperatūra yra nuo 4 °F iki 122 °F (nuo -20 °C iki +50 °C).
2. Įsitikinkite, kad apatinis šviesos diodas šviečia mėlynai, nurodydamas gerą ryšį su maršrutizatoriumi.
3. (Pasirenkama) Pritvirtinkite palydovą.
   Galite montuoti palydovą ant sienos arba pastatyti jį ant stovo. Norėdami gauti daugiau informacijos, žr. šio greitos pradžios vadovo skyrių Palydovo montavimas ant sienos arba Palydovo tvirtinimas prie stovo.

Pastaba: kai palydovas sinchronizuojasi su jūsų maršrutizatoriumi, palydovo Sync (sinchronizavimo) mygtukas yra išjungtas dėl saugumo priežasčių. Jei paspausite Sync (sinchronizavimo) mygtuką ir palydovo apatinis šviesos diodas pulsuoja purpurine spalva, šis šviesos diodo elgesys rodo, kad Sync (sinchronizavimo) mygtukas yra išjungtas.

Jei jūsų palydovas veikia „Orbi“ režimu, norėdami įjungti Sync (sinchronizavimo) mygtuką, prisijunkite prie „Orbi“ maršrutizatoriaus žiniatinklio sąsajos ir eikite į puslapį „Prijungti įrenginiai“. Norėdami gauti daugiau informacijos, žr. naudotojo vadovą.

Jei jūsų palydovas veikia „Extender“ režimu, norėdami įjungti Sync (sinchronizavimo) mygtuką, prisijunkite prie plėtiklio žiniatinklio sąsajos ir eikite į puslapį „Šviesos diodas ir sinchronizavimas“. Norėdami gauti daugiau informacijos, žr. naudotojo vadovą.

Režimo keitimas atgal į „Orbi“ režimą

Norėdami pakeisti palydovo režimą iš „Extender“ režimo atgal į „Orbi“ režimą, atlikite šiuos veiksmus:

1. Paspauskite Power On/Off (įjungimo/išjungimo) mygtuką ir išjunkite palydovą.
2. Paspauskite ir palaikykite Sync (sinchronizavimo) mygtuką.
3. Laikykite Sync (sinchronizavimo) mygtuką ir tuo pačiu metu paspauskite ir atleiskite Power On/Off (įjungimo/išjungimo) mygtuką (neatleiskite Sync (sinchronizavimo) mygtuko).
   Jūsų palydovas įsijungia.
4. Toliau laikykite Sync (sinchronizavimo) mygtuką.
5. Palaukite, kol apatinis šviesos diodas pulsuos baltai ir mėlynai, tada atleiskite Sync (sinchronizavimo) mygtuką.
   Atleidus Sync (sinchronizavimo) mygtuką, vyksta toks šviesos diodo elgesys:
   • Pulsuojantis baltas. Palydovas paleidžiamas ir persijungia į „Orbi“ režimą. Šviesos diodas pulsuoja baltai kelias minutes.
   • Nuolat šviečiantis baltas. Palydovas veikia „Orbi“ režimu ir yra pasirengęs sinchronizuoti su jūsų „Orbi“ maršrutizatoriumi.

Trikčių šalinimas

Jei nustatymo metu nematote tinkamos šviesos diodo spalvos, kaip aprašyta nustatymo veiksmuose, pabandykite atlikti šiuos veiksmus:

• Padėkite palydovą arčiau maršrutizatoriaus.
• Patikrinkite, ar jūsų palydovas įjungtas.
• Jei manote, kad jūsų palydovas veikia netinkamu režimu, atlikite veiksmus, nurodytus skyriuje Režimo keitimas atgal į „Orbi“ režimą (atlikite šiuos veiksmus net jei manote, kad jūsų palydovas jau veikia „Orbi“ režimu) ir patikrinkite šviesos diodo elgesį.
  Atleidus Sync (sinchronizavimo) mygtuką paskutiniame veiksme, jei apatinis šviesos diodas pulsuoja baltai, palydovas veikia „Orbi“ režimu. Jei šviesos diodas pulsuoja mėlynai, palydovas veikia „Extender“ režimu.

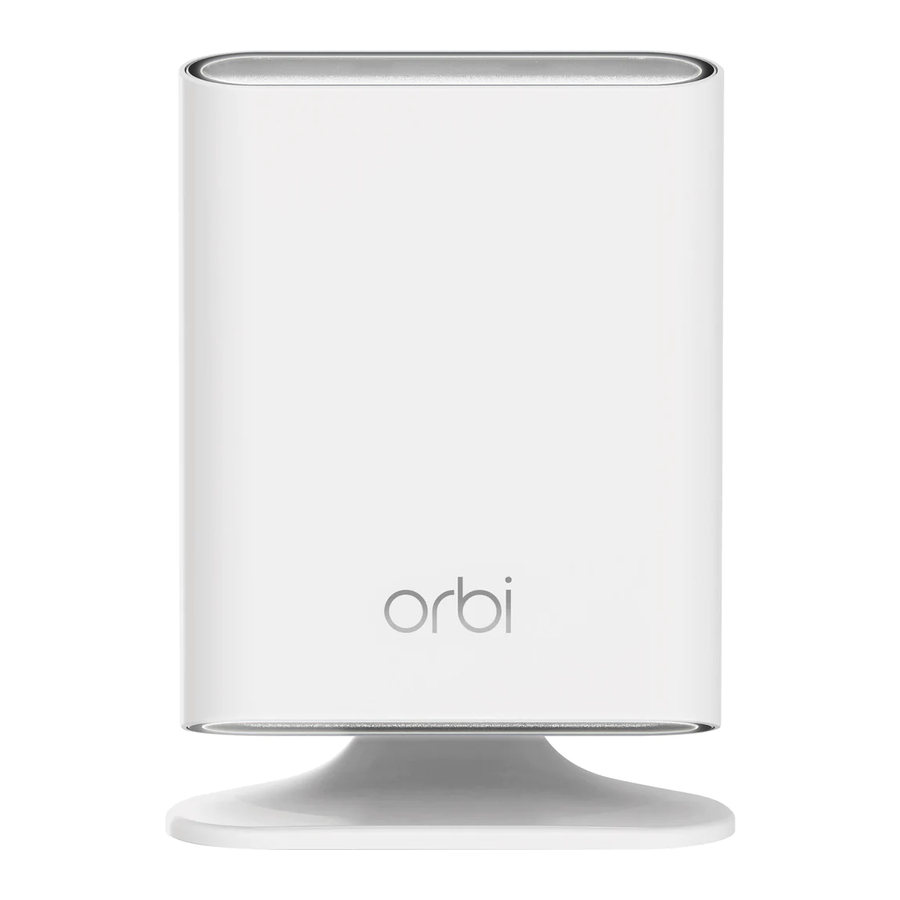

„Orbi“ lauko palydovo apžvalga

1. Viršutinis šviesos diodas
2. Apatinis šviesos diodas
3. Šviesos diodo įjungimo/išjungimo mygtukas
4. Sync (sinchronizavimo) mygtukas (taip pat naudojamas WPS ryšiui)
5. Atstatymo mygtukas
6. Maitinimo šviesos diodas
7. Power On/Off (įjungimo/išjungimo) mygtukas
8. Maitinimo jungtis

Palaikymas

Dėkojame, kad įsigijote šį NETGEAR produktą. Galite apsilankyti https://www.netgear.com/support/, kad užregistruotumėte savo produktą, gautumėte pagalbos, pasiektumėte naujausius atsisiuntimus ir naudotojo vadovus bei prisijungtumėte prie mūsų bendruomenės. Rekomenduojame naudoti tik oficialius NETGEAR palaikymo šaltinius.

Norėdami gauti informacijos apie atitikties teisės aktams, įskaitant ES atitikties deklaraciją, apsilankykite https://www.netgear.com/about/regulatory/.

Prieš prijungdami maitinimo šaltinį, peržiūrėkite atitikties teisės aktams dokumentą.
