NETGEAR RBS50Y - Orbi Vanjski Univerzalni Satelit Vodič za Brzi Početak

Sadržaj Pakiranja

Napomena: Prije nego što montirate satelit na zid ili ga pričvrstite na postolje, postavite svoj satelit koristeći upute u Započnite u ovom vodiču za brzi početak.

Montirajte Satelit na Zid

1. Koristite zidni nosač kao predložak za označavanje tri rupe na zidu.
2. Izbušite rupe tamo gdje ste označili na zidu pomoću svrdla od 5/32 inča.
3. Postavite zidni nosač tamo gdje ste izbušili rupe i pričvrstite nosač na zid pomoću štukatura ili betonskih vijaka ili vijaka za drvo.


4. Kliznite Orbi satelit na zidni nosač.


Zaključajte Satelit na Zidni Nosač

1. Slijedite upute u Montirajte Satelit na Zid.
2. Umetnite Phillips vijke ili torx vijke koji su došli s vašim paketom u bravu zidnog nosača. Vijci moraju biti u ravnini s bravom.


3. Postavite bravu na vrh zidnog nosača.
4. Zategnite vijke kako biste osigurali bravu na nosač.


Pričvrstite Satelit na Postolje

1. Pričvrstite zidni nosač na postolje pomoću strojnih vijaka.


2. Kliznite Orbi satelit na zidni nosač.


Zaključajte Satelit na Postolje

1. Slijedite upute u Pričvrstite Satelit na Postolje.
2. Umetnite Phillips vijke ili torx vijke koji su došli s vašim paketom u bravu zidnog nosača.
   Vijci moraju biti u ravnini s bravom.



3. Postavite bravu na vrh zidnog nosača.
4. Zategnite vijke kako biste osigurali bravu na nosač.


Zaključajte Adapter za Napajanje

Kako biste spriječili da se adapter za napajanje slučajno odspoji od satelita, koristite metalni nosač i vijak kako biste osigurali adapter za napajanje na satelit.

Montirajte Adapter za Napajanje na Zid

Da biste montirali adapter za napajanje na zid, umetnite dva vijka za drvo u zid (pazite da ostavite dio navoja vijka izložen) i postavite adapter za napajanje preko vijaka.

Započnite

Možete postaviti svoj Orbi Vanjski Univerzalni Satelit u Orbi načinu ili Extender načinu:

• Orbi način. Postavite svoj satelit u Orbi načinu ako imate Orbi usmjerivač.

• Extender način. Postavite svoj satelit u extender načinu ako imate usmjerivač ili pristupnik koji nije Orbi usmjerivač.


Postavite Svoj Satelit u Orbi Načinu

Prema zadanim postavkama, satelit je postavljen na Orbi način. Ako želite postaviti svoj satelit u Extender načinu, pogledajte Postavite Svoj Satelit u Extender Načinu.

1. Postavite svoj satelit u područje blizu vašeg Orbi usmjerivača.
   Napomena: Svoj satelit možete postaviti vani nakon postupka postavljanja.
2. Spojite svoj satelit na izvor napajanja.
   LED lampica napajanja na stražnjoj strani vašeg satelita svijetli. Ako LED lampica napajanja ne svijetli, pritisnite gumb Power On/Off (Uključivanje/Isključivanje).
3. Pričekajte da donja LED lampica svijetli bijelo.
   Sljedeće ponašanje LED lampice se događa tijekom pokretanja:
   • Pulsirajuće bijelo. Satelit se pokreće.
   • Neprekidno bijelo. Satelit je završio s pokretanjem i spreman je za sinkronizaciju s vašim Orbi usmjerivačem.
4. Pritisnite gumb Sync (Sinkronizacija) na stražnjoj strani vašeg satelita, a unutar dvije minute pritisnite gumb Sync (Sinkronizacija) na stražnjoj strani vašeg Orbi usmjerivača.
5. Pričekajte da se vaš satelit sinkronizira s vašim Orbi usmjerivačem.
   Donja LED lampica na satelitu svijetli bijelo dok pokušava sinkronizirati s vašim Orbi usmjerivačem, a zatim svijetli jednom od sljedećih boja:
   Plava. Dobra veza
   Orbi usmjerivač i satelit su sinkronizirani i veza je dobra. LED lampica svijetli plavo tri minute, a zatim se isključuje.
   Jantarna. Osrednja veza
   Orbi usmjerivač i satelit su sinkronizirani, ali je veza osrednja. Razmislite o premještanju satelita bliže usmjerivaču.
   LED lampica svijetli jantarno tri minute, a zatim se isključuje.
   Magenta. Sinkronizacija nije uspjela
   Orbi usmjerivač i satelit se nisu uspjeli sinkronizirati. LED lampica se ne isključuje ako svijetli magenta. Premjestite satelit bliže usmjerivaču i pokušajte ponovo.

Može potrajati oko šest minuta da se vaš satelit sinkronizira.

Vaš satelit koristi iste vjerodajnice WiFi mreže kao i vaš Orbi usmjerivač.

Postavite Svoj Satelit u Extender Načinu

Vaš satelit je prema zadanim postavkama postavljen na Orbi način. Možete promijeniti način rada u Extender način i postaviti satelit kao extender.

1. Postavite svoj satelit u područje blizu vašeg usmjerivača.
   Napomena: Svoj satelit možete postaviti vani nakon postupka postavljanja.
2. Spojite svoj satelit na izvor napajanja, ali nemojte ga uključivati.
   Ako je vaš satelit uključen, pritisnite gumb Power On/Off (Uključivanje/Isključivanje) da biste ga isključili.
3. Pritisnite i držite gumb Sync (Sinkronizacija).
4. Držite gumb Sync (Sinkronizacija), i istovremeno pritisnite i otpustite gumb Power On/Off (Uključivanje/Isključivanje) (nemojte otpustiti gumb Sync (Sinkronizacija)).
   Vaš satelit se uključuje.
5. Nastavite držati gumb Sync (Sinkronizacija).
6. Pričekajte da donja LED lampica pulsira bijelo i plavo, a zatim otpustite gumb Sync (Sinkronizacija).
   Sljedeće ponašanje LED lampice se događa nakon što otpustite gumb Sync (Sinkronizacija):
   • Pulsirajuće plavo. Satelit se pokreće i mijenja u Extender način. LED lampica pulsira plavo nekoliko minuta.
   • Neprekidno plavo. Satelit je u Extender načinu i spreman je za sinkronizaciju s vašim usmjerivačem.
7. Na svom računalu ili mobilnom uređaju s omogućenom WiFi vezom, otvorite upravitelj WiFi veze i pronađite i povežite se na mrežu extendera pod nazivom NETGEAR_EXT.
8. Pokrenite web preglednik i posjetite http://www.mywifiext.net.
   Prikazuje se NETGEAR pomoćnik za instalaciju.
9. Slijedite upute za povezivanje vašeg satelita s vašom WiFi mrežom.
   Donja LED lampica na satelitu svijetli jednom od sljedećih boja kako bi pokazala svoju vezu s vašim usmjerivačem:
   Plava. Dobra veza
   LED lampica svijetli plavo tri minute, a zatim se isključuje.
   Jantarna. Osrednja veza
   LED lampica svijetli jantarno tri minute, a zatim se isključuje.
   Magenta. Sinkronizacija nije uspjela
   LED lampica se ne isključuje ako svijetli magenta. Premjestite satelit bliže usmjerivaču i pokušajte ponovo.

Premjestite i Postavite Svoj Satelit Nakon Instalacije

1. Premjestite svoj satelit vani i spojite ga na izvor napajanja.
   Napomena: Preporučeni raspon temperature za vaš satelit je od 4°F do 122°F (-20°C do +50°C).
2. Provjerite svijetli li donja LED lampica plavo kako bi označila dobru vezu s usmjerivačem.
3. (Izborno) Montirajte svoj satelit.
   Možete montirati svoj satelit na zid ili ga postaviti na postolje. Za više informacija pogledajte Montirajte Satelit na Zid ili Pričvrstite Satelit na Postolje u ovom vodiču za brzi početak.

Napomena: Nakon što se vaš satelit sinkronizira s vašim usmjerivačem, gumb Sync (Sinkronizacija) na satelitu je onemogućen iz sigurnosnih razloga. Ako pritisnete gumb Sync (Sinkronizacija) i donja LED lampica satelita pulsira magenta, ovo ponašanje LED lampice označava da je gumb Sync (Sinkronizacija) onemogućen.

Ako je vaš satelit u Orbi načinu, da biste omogućili gumb Sync (Sinkronizacija), prijavite se na web sučelje Orbi usmjerivača i idite na stranicu Povezani Uređaji. Za više informacija pogledajte korisnički priručnik.

Ako je vaš satelit u Extender načinu, da biste omogućili gumb Sync (Sinkronizacija), prijavite se na web sučelje extendera i idite na stranicu LED i Sinkronizacija. Za više informacija pogledajte korisnički priručnik.

Promijenite Način Rada Natrag u Orbi Način

Da biste promijenili svoj satelit iz Extender načina natrag u Orbi način, učinite sljedeće:

1. Pritisnite gumb Power On/Off (Uključivanje/Isključivanje) i isključite satelit.
2. Pritisnite i držite gumb Sync (Sinkronizacija).
3. Držite gumb Sync (Sinkronizacija), i istovremeno pritisnite i otpustite gumb Power On/Off (Uključivanje/Isključivanje) (nemojte otpustiti gumb Sync (Sinkronizacija)).
   Vaš satelit se uključuje.
4. Nastavite držati gumb Sync (Sinkronizacija).
5. Pričekajte da donja LED lampica pulsira bijelo i plavo, a zatim otpustite gumb Sync (Sinkronizacija).
   Sljedeće ponašanje LED lampice se događa nakon što otpustite gumb Sync (Sinkronizacija):
   • Pulsirajuće bijelo. Satelit se pokreće i mijenja u Orbi način. LED lampica pulsira bijelo nekoliko minuta.
   • Neprekidno bijelo. Satelit je u Orbi načinu i spreman je za sinkronizaciju s vašim Orbi usmjerivačem.

Rješavanje Problema

Tijekom postavljanja, ako ne vidite ispravnu boju LED lampice kao što je opisano u koracima postavljanja, pokušajte sljedeće:

• Postavite satelit bliže usmjerivaču.
• Provjerite je li vaš satelit uključen.
• Ako mislite da je vaš satelit u pogrešnom načinu rada, slijedite korake u Promijenite Način Rada Natrag u Orbi Način (slijedite ove korake čak i ako mislite da je vaš satelit već u Orbi načinu) i provjerite ponašanje LED lampice.
  Nakon što otpustite gumb Sync (Sinkronizacija) u zadnjem koraku, ako donja LED lampica pulsira bijelo, satelit je u Orbi načinu. Ako LED lampica pulsira plavo, satelit je u Extender načinu.

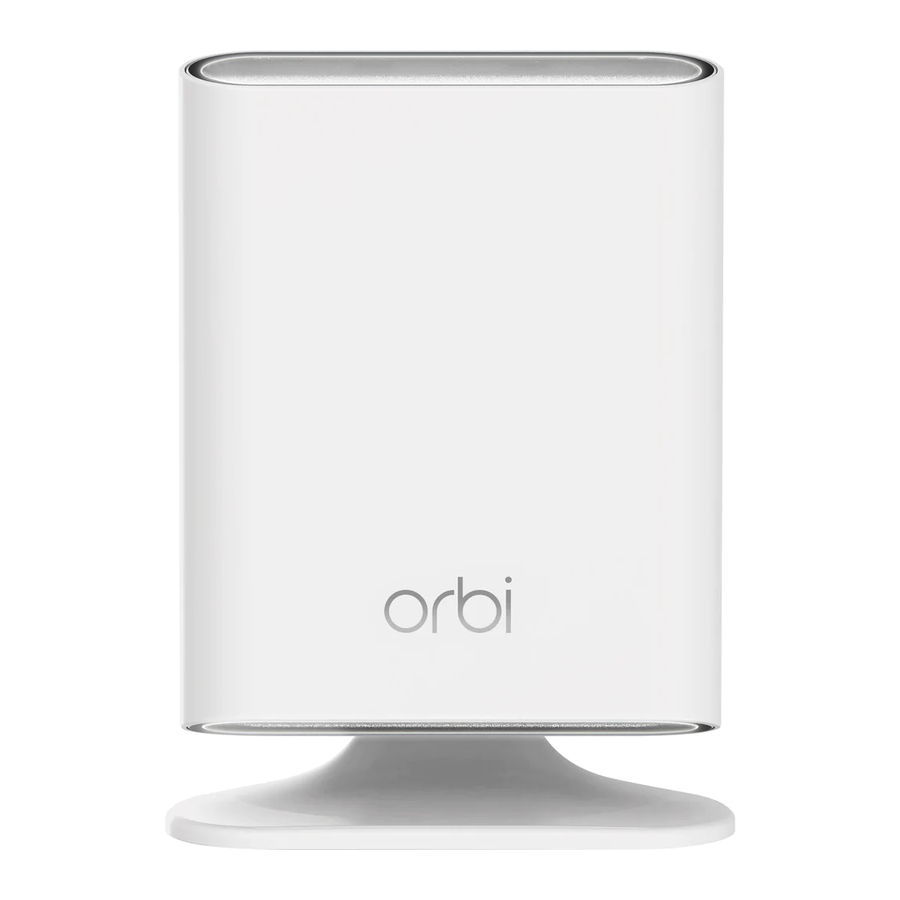

Pregled Orbi Vanjskog Satelita

1. Gornja LED lampica
2. Donja LED lampica
3. Gumb za Uključivanje/Isključivanje LED lampice
4. Gumb za sinkronizaciju (također se koristi za WPS vezu)
5. Gumb za resetiranje
6. LED lampica napajanja
7. Gumb za Uključivanje/Isključivanje
8. Priključak za napajanje

Podrška

Hvala vam što ste kupili ovaj NETGEAR proizvod. Možete posjetiti https://www.netgear.com/support/ kako biste registrirali svoj proizvod, dobili pomoć, pristupili najnovijim preuzimanjima i korisničkim priručnicima te se pridružili našoj zajednici. Preporučujemo da koristite samo službene NETGEAR izvore podrške.

Za informacije o usklađenosti s propisima, uključujući EU Izjavu o sukladnosti, posjetite https://www.netgear.com/about/regulatory/.

Pogledajte dokument o usklađenosti s propisima prije spajanja napajanja.
