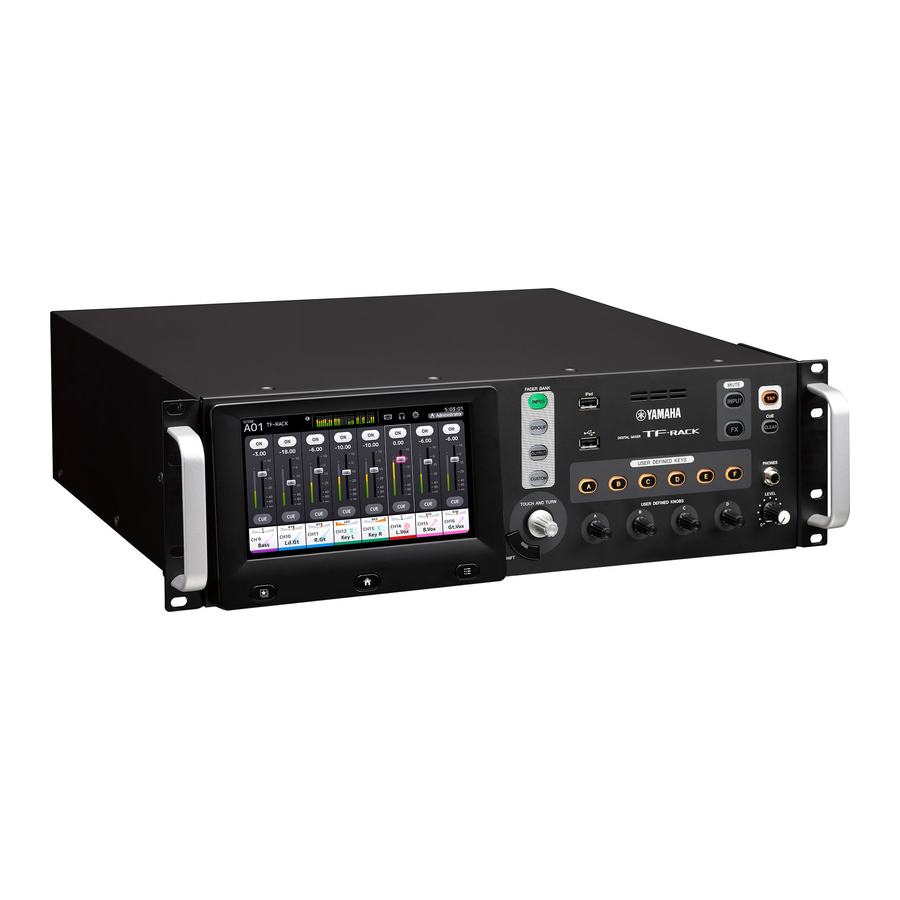

Yamaha TF-RACK, TF5/3/1 kasutusjuhend

Sisu

Sissejuhatus

Sihtkasutaja

See toode on mõeldud kasutajatele, kes tunnevad analoogsegistite kasutamist PA-süsteemi osana.

Sihtotstarve

See toode on mõeldud paigaldamiseks rack-kinnitusele ja kasutamiseks erinevates kohtades, näiteks kauplustes ja ürituste ruumides, et segada mitut heliallikat, nagu näiteks live-bändi instrumente või ettevõtte üritustel kasutatavaid heliseadmeid.

Kaasasolevad esemed

  • Toitejuhe
  • Kiirjuhend (see dokument)
  • Kummist jalad (×4)
  • Nuendo Live (DAW tarkvara)

Dokumentatsioon

Kiirjuhend (see dokument)
See dokument selgitab peamiselt paneeli juhtnuppe, funktsioone ja toote põhilist toimimist.

Viitejuhendi kasutamine
Viitejuhend on elektrooniline fail PDF-vormingus. Saate seda dokumenti lugeda arvutis. Kasutage Adobe® Acrobat Reader DC®, et lugeda seda raamatut ekraanilt, otsida sõnu väga kiiresti, printida konkreetseid lehti või klõpsata linke, et kuvada erihuvi pakkuvaid jaotisi. Võimalus otsida sõnu või järgida linke otse dokumendi asjakohastele jaotistele on selle elektroonilise failivormingu kasulikud omadused. Soovitame teil neid eeliseid ära kasutada. Saate alla laadida uusima Adobe Acrobat Reader DC rakenduse allpool loetletud veebisaidilt.

Teave tarkvara ja püsivara kohta

Tarkvara
Teie TF-seeria mikserit saab kasutada mitmesuguse utiliittarkvaraga.

  • TF Editor
    See rakendus võimaldab teil seadistada ja kasutada seadet ühendatud arvutist. Saate rakendust kasutada ka mikseri seadete varundamiseks või mikseri parameetrite seadmiseks ilma seadet ühendamata.
  • TF StageMix
    See rakendus võimaldab teil kasutada oma iPadi ja Wi-Fi ühendust, et seadet kaugjuhtida.
  • MonitorMix
    See rakendus võimaldab teil kasutada oma mobiilseadet ja Wi-Fi ühendust, et TF-seeria mikseri AUX-saadetist kaugjuhtida.
  • Yamaha Steinberg USB Driver (ainult Windows)
    Seda draiveritarkvara on vaja, kui ühendate mikseri arvutiga. See toetab kuni 34 kanalit helisisendit ja 34 kanalit heliväljundit.
    Teave siin kirjeldatud tarkvara kohta on saadaval Yamaha Pro Audio veebisaidil.
    http://www.yamahaproaudio.com/
    Teave siin kirjeldatud tarkvara allalaadimise, installimise ja seadistamise kohta on saadaval ülaltoodud veebisaidil. Lisaks vaadake iga programmiga kaasasolevat installijuhendit.

Püsivara
Teie TF-seeria mikseris olevat püsivara saab uuendada, et kasutada ära uusi funktsioone, funktsioonide täiustusi ja veaparandusi. Üksikasjad püsivara uuendamise kohta on saadaval veebis.
http://www.yamahaproaudio.com/
Teavet mikseri värskendamise ja seadistamise kohta leiate veebisaidil olevast püsivara värskendusjuhendist.

Selles dokumendis kasutatud nomenklatuur

Selles dokumendis nimetatakse paneelil olevaid lülititüüpi juhtnuppe "klahvideks".
Paneelil asuvad juhtnupud on tähistatud [nurksulgudes] (nt [CUE] klahv), et eristada neid ekraanil kuvatavatest virtuaalsetest nuppudest. Teatud juhtnuppude puhul kuvatakse enne sulgusid jaotise nimi (nt FADER BANK [INPUT] klahv).

Mudelinumber, seerianumber, toitevajadus jne on märgitud seadme peal oleval või selle lähedal asuval andmesildil. Peaksite selle seerianumbri allpool selleks ettenähtud kohta märkima ja hoidma käesolevat juhendit alaliselt alles, et hõlbustada varguse korral tuvastamist.
Mudeli nr.
Seerianumber

Paneelid

Esipaneel

Esipaneel

  1. FADER BANK jaotis
  2. iPad-i pistik
  3. USB-pistik
  4. MUTE jaotis
  5. TAP klahv
  6. CLEAR CUE klahv
  7. USER DEFINED KEYS jaotis
  8. PHONES jaotis
  9. USER DEFINED KNOBS jaotis
  10. Ekraani jaotis
  11. Ventilatsiooniavad
    Ülekuumenemise vältimiseks ärge blokeerige ventilatsiooniavasid.

Tagapaneel

Tagapaneel

  1. OMNI OUT pesad
    Analoogsignaali väljundpesad. Pesad 1–8 on isased XLR3-32 tüüpi pistikud; pesad 9–16 on TRS-telefoni pistikud. Neid pesasid kasutatakse AUX/MATRIX kanalite ja STEREO kanalite väljastamiseks. Nominaalne väljundtase on +4 dBu. Saate valida, milline signaal OMNI OUT ekraanil väljastatakse.
  2. ST IN pesad
    Stereosisendi pesad, mida saab kasutada CD-mängija või muu liinitaseme seadme ühendamiseks. Need pesad on tasakaalustamata emased RCA-pesad. Nominaalne sisendtase on -10 dBV.
  3. INPUT pesad
    Kombineeritud pesad, mis toetavad nii XLR- kui ka TRS-telefoni pistikuid. Kasutage neid pesasid mikrofonide ja instrumentide ühendamiseks. Nominaalne sisendtase on -62 dBu kuni +10 dBu. Iga pesa peavõimendi seadistus salvestatakse mällu.
  4. NETWORK pistik
    RJ-45 pesa, mida kasutatakse seadme ühendamiseks arvuti või nutiseadmega Etherneti kaabli kaudu (soovitatav on CAT5e või kõrgem). Elektromagnetiliste häirete vältimiseks kasutage STP (Shielded Twisted Pair) kaablit.
  5. USB TO HOST pistik
    USB-pistik, mida kasutatakse seadme ühendamiseks arvutiga, võimaldades seadmel toimida heliliidesena. Toetab sisendit ja väljundit kuni 34 helikanalile
  6. FOOT SW pesa
    Kasutatakse valikulise FC5 jalgpedaali ühendamiseks. Saate ühendatud jalgpedaali kasutada efektide möödaviigu lülitina, vaigistuslülitina või kasutada seda viivitusaja koputamiseks.
  1. Laienduspesa
    Võimaldab teil installida NY-kaardi, näiteks NY64-D Audio Interface Card. (NY-kaardi installimine)
  2. Väljalaskeavad
    Seade sisaldab sisseehitatud jahutusventilaatorit. Neid avasid kasutatakse õhu väljutamiseks seadmest. Ülekuumenemise või rikke vältimiseks ärge blokeerige väljalaskeavasid.
  3. Toitelüliti
    Kui lüliti on asendis, on toide sees. Kui lüliti on asendis, on toide väljas.
  4. AC IN pistik
    Ühendage kaasasolev toitejuhe. Toitepistikupesaga ühendamisel ühendage esmalt toitejuhe konsooliga ja seejärel toitejuhe pistikupesaga.
  • Enne toitejuhtme ühendamist või lahtiühendamist veenduge, et seade on välja lülitatud.
  • Ühendage toitejuhe pistikupesast lahti, kui seadet ei kasutata pikema aja jooksul.

Töövoo ülevaade

Siin on lühike ülevaade, kuidas hakata TF-RACK'i kasutama.

  1. Ühendamine
    Ühendage instrumendid ja mikrofonid. Ühendage väljundseadmed, näiteks toitega kõlarid. Ühendage kaasasolev toitejuhe AC IN pistikuga.

Kui teie ühendused on valmis, lülitage toide sisse.

TEADE

  • Veendumaks, et olek on korralikult salvestatud, oodake pärast viimase toimingu sooritamist vähemalt 10 sekundit enne toote väljalülitamist. See toode salvestab regulaarselt oma tööruumi oleku, et see saaks toote sisselülitamisel naasta eelmisesse olekusse.
  • Pärast seadme väljalülitamist oodake vähemalt 6 sekundit, enne kui selle uuesti sisse lülitate. Seadme kiire sisse- ja väljalülitamine võib põhjustada selle talitlushäireid.
  1. Kasutage eelseadeid iga kanali seadistamiseks
    1. Valige kanal.
    2. Vajutage Library klahvi (), et pääseda juurde teegile ja kutsuda tagasi eelseade.
    3. Reguleerige kanali parameetreid. Reguleerige sisendi võimendust, EQ-d, kompressorit ja müraväravat. Neid saab reguleerida OVERVIEW ekraanilt või individuaalsetelt konfiguratsiooniekraanidelt.
      > Korrake samme 1 kuni 3 ja seadistage iga kanal.
      MÄRKUS
      Saate kanaleid seadistada ilma eelseadeid kasutamata. Saadaolevate funktsioonide ja parameetrite kohta lisateabe saamiseks vaadake viitejuhendit.
  1. Reguleerige miksi
    Tehke helikontroll ja reguleerige üldist miksi.
  • Iga kanali reguleerimine OVERVIEW ekraanil oleva FADER jaotise abil
  • SEND TO AUX reguleerimine AUX-i saadetud taseme jaoks iga kanali kohta
  • Kõigi sisendkanalite või efektide vaigistamine
  • Efektide sisse- ja väljalülitamine, efektide "FX1/FX2" üldise taseme reguleerimine
  1. Salvestage oma seaded
    Saate kogu oma miksi seadistuse salvestada stseenina. Stseene saab hiljem vastavalt vajadusele tagasi kutsuda. (SCENE aken) Saate salvestada ka individuaalseid kanaliseadistusi, kirjutades olemasolevad eelseaded üle või salvestades need teegis uute eelseadetena.

NÄPUNÄIDE
USER DEFINED KEYS kasutamine

Kui seade on vaikeseisundis, on USER DEFINED KEYS konfigureeritud "Direct Scene Recall" klahvidena. Saate stseeni salvestada, vajutades ühte USER DEFINED KEYS klahvi ja hoides seda all, ning stseeni tagasi kutsuda, vajutades ühte USER DEFINED KEYS klahvi.

Mis on "eelseade"?
Eelseade on fail, mis on salvestatud teeki () mis sisaldab kanaliseadeid, näiteks sisendi tüüp (instrument või mikrofon), ekvalaiseri ja kompressiooni seaded jne. Vaikimisi eelseaded sisaldavad seadeid erinevat tüüpi instrumentide jaoks, nii et saate neid kasutada lähtepunktina kanali seadistamisel. Saate eelseadeid redigeerida ja salvestada need uute eelseadetena.

Mis on "stseen"?
Stseen on fail, mis sisaldab kõiki seadeid iga kanali jaoks teie miksis.

Ühendused

Väljundite ühendamine

Iga väljundpesa vaikimisi signaalimarsruut

OMNI OUT 1 AUX1 OUT
OMNI OUT 2: AUX2 OUT:
OMNI OUT 6 AUX6 OUT
OMNI OUT 7 STEREO L OUT
OMNI OUT 8 STEREO R OUT
OMNI OUT 9 AUX9 OUT
OMNI OUT 10: AUX10 OUT:
OMNI OUT 14 AUX14 OUT
OMNI OUT 15 MONITOR L OUT
OMNI OUT 16 MONITOR R OUT

Iga OMNI OUT pesa on vaikimisi konfigureeritud bussi väljastamiseks. Bussi, mida väljastatakse, saate muuta ekraanil SETUP → OMNI OUT PATCH. OMNI OUT pesad saab konfigureerida järgmiste signaalide väljastamiseks. AUX1–AUX20, MATRIX1–4, STEREO L, STEREO R, SUB, MONITOR L, MONITOR R, NO ASSIGN (väljundsignaali pole määratud).

Sisendite ühendamine
Sisendite ühendamine

Iga kanali vaikimisi signaalimarsruut

KANAL TF-RACK
CH 1 INPUT 1
: CH 16 : INPUT 16
CH 17: INPUT 1:
CH 32 INPUT 16
ST IN 1L PLAYBACK L
ST IN 1R PLAYBACK R
ST IN 2L ST IN L
ST IN 2R ST IN R

Iga kanali vaikimisi signaalimarsruut on näidatud ülal. Signaalimarsruudi muutmiseks kasutage INPUT ekraani.

NIPP
Mis siis, kui ma kasutan kondensaatormikrofone?
Kondensaatormikrofonidele tuleb anda fantoomtoidet. Mõned otsesed karbid vajavad samuti fantoomtoidet. Fantoomtoite kasutamisel seadke esmalt "+48V Master" (põhitoide +48 V) seadistusekraanil sisse ja seejärel lülitage fantoomtoide iga kanali jaoks sisse või välja vastava kanali INPUT ekraanil. Veenduge, et lülitate fantoomtoite välja, kui seda pole vaja. Lisateavet leiate kasutusjuhendist.

Miks ma midagi ei kuule?

  • Kas soovitud INPUT pesale vastav helitugevuse regulaator on üles tõstetud?
  • Kas iga kanali sisendivalik vastab igale INPUT pesale?
  • Kas kanali eelvõimendi võimendus on seatud liiga madalale?
  • Kas kanali vaigistus on sisse lülitatud?
  • Kas kanal on vaigistatud?

Juhtnupud ja funktsioonid

Selles jaotises tutvustatakse lühidalt konsooli funktsioone.

MÄRKUS
Sa saadaolevate funktsioonide ja parameetrite kohta lisateavet kasutusjuhendist.

FADER BANK jaotis

Võimaldab teil muuta OVERVIEW ekraanil kuvatavat helitugevuse regulaatorite riba.
Klahvid süttivad, et näidata, milline helitugevuse regulaatorite riba on praegu valitud.

  1. [INPUT] klahv
    Kuvab sisendkanalid.
  2. [GROUP] klahv
    Kuvab rühmakanalid.
  3. [OUTPUT] klahv
    Kuvab väljundkanalid.
  4. [CUSTOM] klahv
    Kuvab kohandatud helitugevuse regulaatorite ribale määratud kanalid.

iPad-i pistik

Võimaldab teil ühendada iOS seadme või USB-mäluseadme.

iOS seadme ühendamiseks kasutage seadmega kaasas olnud spetsiaalset kaablit. See pistik võimaldab teil kasutada oma iOS seadmes olevaid helifaile taustamuusikana.
Kui USB-mäluseade on ühendatud, saate seadet kasutada helifailide esitamiseks või mikseri väljundi otse salvestamiseks ja helifailina salvestamiseks (vorming: WAV).
MÄRKUS
USB-mäluseadme kasutamisel salvestamiseks kasutage kõvaketast või muud kiiret seadet. (USB-mälupulkade korral ei ole nõuetekohane toimimine garanteeritud.)
Teavet ühilduvate iOS seadmete kohta leiate Yamaha pro audio veebisaidilt. http://www.yamahaproaudio.com/

USB pistik

Kasutatakse USB-mälupulkade ühendamiseks.

Saate ühendada USB-mälupulga ja lugeda/kirjutada andmeid draivilt/draivile.

USB-mälupulkade toetatud vormingud
Toetatud on FAT32 abil vormindatud draivid.

„„Juhusliku kustutamise vältimine
Mõned USB-mälupulgad pakuvad kirjutuskaitse funktsiooni, mis takistab juhuslikku andmete kustutamist. Kui salvestate USB-mälupulgale olulisi andmeid, soovitame kasutada draivi kirjutuskaitse funktsiooni, et kaitsta oma andmeid kustutamise eest. Vastupidi, veenduge, et draivi kirjutuskaitse funktsioon on välja lülitatud enne, kui proovite andmeid draivile salvestada.
MÄRKUS
ACCESS indikaator kuvatakse ekraani paremas ülanurgas, kui andmetele juurde pääsetakse (loetakse, kirjutatakse, kustutatakse jne). Kui see indikaator on kuvatud, ärge lülitage seadet välja ega eemaldage USB-mälupulka. Seade, draiv ja draivile salvestatud andmed võivad kahjustuda.

MUTE jaotis

Kasutatakse kõigi kanalite vaigistamiseks vaigistusrühmas.

  1. [INPUT] klahv
    Võimaldab teil vaigistada kõik kanalid korraga. Klahv süttib, kui vaigistusrühm on vaigistatud.
  2. [FX] klahv
    Võimaldab teil vaigistada FX mooduli. Kanalite AUX9/10–AUX19/20 sisestamisefektid jäetakse vahele. Klahv süttib, kui vaigistusrühm on vaigistatud.

NIPP
Saate eemaldada teatud sisend- ja FX-kanalid vaigistusrühmast, lülitades soovitud kanalite jaoks sisse MUTE SAFE.

TAP klahv


Võimaldab teil koputada ja määrata viivituse aega või modulatsiooni kiirust, mida kasutatakse efektide jaoks FX1/FX2 ja AUX9/10– AUX19/20.
Klahv vilgub tempos. Tempo, millel [TAP] klahvi koputate, rakendatakse efektidele, millel on "Sync" (sünkroniseerimine) seatud "On" (sees).
Saate seadistusekraanil seada [TAP] klahvi vilkumise väärtuseks "Off" (väljas).

[CLEAR CUE] klahv


Lülitab CUE kõigi kanalite jaoks välja.
Klahv süttib, kui CUE on sisse lülitatud.

KASUTAJA MÄÄRATUD KLAHVID jaotis


Neid klahve saab kohandada soovitud funktsiooni juhtimiseks.
Vaikimisi on määratud erinevad funktsioonid, näiteks Direct Scene Recall (otse stseeni tagasikutsumine).
Saate määrata parameetreid igale nupule seadistusekraanil.

PHONES jaotis

  1. [PHONES] pesa
    See on kõrvaklappide pesa, mida kasutatakse MONITOR või CUE jaoks valitud signaalide jälgimiseks.
  2. [LEVEL] nupp
    Juhib [PHONES] pesa väljundi taset.

KASUTAJA MÄÄRATUD NUPUD jaotis


Need nupud võimaldavad teil reguleerida neile määratud parameetreid.
Saate määrata parameetreid igale nupule seadistusekraanil.

Ekraani jaotis

Võimaldab teil konsooli juhtida puuteekraani puudutades. Saate kasutada ka nuppe peenreguleerimiste tegemiseks. Saate erinevate funktsioonide kohta rohkem teavet saada, vajutades klahve, et kuvada kontekstimenüüsid.
Ekraani jaotis

  1. Ekraan
    Saate kasutada tuttavaid puuteekraani toiminguid, nagu puudutamine, topeltpuudutamine, libistamine, pühkimine, sissepoole näpistamine ja väljapoole näpistamine.
  2. Teegi klahv ()
    Kuvab teegiekraani, kust saate eelseadistusi tagasi kutsuda.
  3. Avalehe klahv ()
    Viib ekraani tagasi OVERVIEW ekraanile. Ekraan muutub koos sisu seadistusega Key Function (klahvi funktsioon) jaotises PREFERENCE ekraanil, vajutades avakuva klahvi OVERVIEW ekraani kuvamise ajal.
  4. Menüü klahv ()
    Kuvab praeguse toimingu menüü. Klahv süttib, kui menüü on saadaval.
  5. [TOUCH AND TURN] nupp
    Võimaldab teil juhtida ekraanil valitud funktsiooni parameetrit.
    Teavet parameetrite juhtimise kohta.
  6. [SHIFT] klahv
    Pakub täiendavaid funktsioone, näiteks võimaldab teil vahetada EQ käepideme F (sageduse) ja G (võimenduse) parameetrite vahel.

Ekraani kasutamine

  • Ekraanide vahetamine
    Ekraan vahetub, kui puudutate ekraanil olevat nuppu.
    Saate puudutada ekraani ala, et see ala valida, ja seejärel puudutada seda uuesti, et lülituda selle ala konfiguratsiooniekraanile. Kui ala kuvatakse valimisel roosana, sisaldab ala parameetrit, mida saab juhtida nupuga [TOUCH AND TURN].
    OVERVIEW ekraanile naasmiseks vajutage avakuva klahvi ().

MÄRKUS
Ekraanil SETUP ¦ PREFERENCE valige sisu, mida OVERVIEW ekraanil kuvatakse, kasutades Key Function (klahvi funktsioon) ¦ [HOME] klahvi. Kui on valitud mitu üksust, muutub ekraan iga kord, kui vajutate avakuva klahvi ().

  • Kerimine
    OVERVIEW ekraanil saate ekraani vasakule ja paremale libistada, et vaadata erinevaid kanaleid. Kui kuvatakse kerimisriba, saate ekraani üles ja alla libistada, et vaadata rohkem sisu. Kiireks kerimiseks kasutage lihtsalt pühkimisžesti.
  • EQ Q (järsuse) reguleerimine
    Kui olete EQ ekraanil käsirežiimis, valige üks käepidemetest ja näpistage sisse või välja, et reguleerida Q-d.

MÄRKUS
See funktsioon pole saadaval, kui ühe nupuga saab juhtida mitut parameetrit (st 1-nupurežiim). Käsirežiimile lülitumiseks kasutage ekraani ülaosas olevat nuppu.

Parameetrite juhtimine nupuga [TOUCH AND TURN]
Nagu allpool näidatud, puudutage parameetrit, mida soovite juhtida () ja seejärel keerake nuppu [TOUCH AND TURN] vastavalt soovile ( ). Valitud parameetri ümber kuvatakse roosa valiku ala. OVERVIEW ekraanil puudutage ekraani ala, et reguleerida selle ala parameetrit. Sel juhul kuvatakse valitud ala ümber roosa valiku ala.

NIPP
Mis on "1-nupurežiim"?
1-nupurežiim võimaldab teil juhtida mitut EQ või kompressori parameetrit lihtsalt nuppu [TOUCH AND TURN] keerates. Kui 1-nupurežiim on lubatud, ei saa parameetreid eraldi reguleerida. Saate 1-nupurežiimi sisse ja välja lülitada EQ ja kompressori ekraanidelt.

Konfiguratsiooniekraanide kuvamine

Järgmisi ekraane saate vaadata, puudutades nuppe ekraanil OVERVIEW (ÜLEVAADE). Ekraanile OVERVIEW (ÜLEVAADE) naasmiseks vajutage ekraani all asuvat Home (Avaleht) nuppu ().
Konfiguratsiooniekraanide kuvamine – 1. osa
Konfiguratsiooniekraanide kuvamine – 2. osa

Ekraanile OVERVIEW (ÜLEVAADE) naasmiseks vajutage ekraani all asuvat Home (Avaleht) nuppu ().
Ekraan OVERVIEW (ÜLEVAADE) saab kuvada jaotisi CH STRIP (KANALI RIBA), FADER (FADER) ja SELECTED CHANNEL (VALITUD KANAL). Kui ekraan OVERVIEW (ÜLEVAADE) esmakordselt kuvatakse, kuvatakse jaotis FADER (FADER).
Vaikimisi saate jaotiste FADER (FADER) ja CH STRIP (KANALI RIBA) vahel vahetada, vajutades Home (Avaleht) nuppu () kui ekraan OVERVIEW (ÜLEVAADE) on kuvatud.
Siin toodud näites selgitame, kuidas sisendkanali ekraanilt erinevatele ekraanidele lülituda. Lisateavet muude ekraanide kohta leiate kasutusjuhendist.
Konfiguratsiooniekraanide kuvamine – 3. osa
Konfiguratsiooniekraanide kuvamine – 4. osa
Konfiguratsiooniekraanide kuvamine – 5. osa
Konfiguratsiooniekraanide kuvamine – 6. osa

Seadistamine

See jaotis selgitab, kuidas konsooli TF series esimest korda sisselülitamisel seadistada.

Sisemise kella seadistamine

Seadistage konsooli sisemine kell, sealhulgas kuupäev, kellaaeg ja vorming. Siin määratud kuupäeva ja kellaaega kasutatakse stseenide salvestamisel ajatemplina.

  1. Puudutage ikooni SETUP (SEADISTUS) .
    Kuvatakse ekraan SETUP (SEADISTUS).
  2. Puudutage nuppu TIME (AEG).
    Kuvatakse kellaaja seadistamise ekraan.
  3. Kuupäeva ja kellaaja seadistamiseks libistage soovitud välju üles ja alla.
  4. Kui olete valmis, puudutage [OK].
  5. Vajutage Home (Avaleht) nuppu ()
    Kuvatakse ekraan OVERVIEW (ÜLEVAADE).

MÄRKUS
Ekraanil SETUP (SEADISTUS) on saadaval järgmised toimingud, sealhulgas sisemise kella seadistused. Lisateavet leiate kasutusjuhendist.

  • Konsooli seadete salvestamine USB-mäluseadmesse ja sealt laadimine
  • PREFERENCE (Eelistused) seadistused
  • Seadistused [USER DEFINED KEYS] (Kasutaja määratud klahvid), [USER DEFINED KNOBS] (Kasutaja määratud nupud) ja jalgpedaalile määratud funktsioonid
  • Kohandatud faderipanga seadistused
  • AUX-siini signaali tüüp
  • OMNI OUT seadistused
  • Seadistused, mis on seotud NY64-D-ga ühendatud seadme Tio1608-D juhtimisega
  • Recall Safe sihtkanali seadistused
  • Vaigistusgrupi seadistused
  • Ekraani heleduse seadistused
  • Võrguseadistused

Initsialiseerimine (tehaseseadete taastamine)

Kui ilmneb sisemälu viga või olete oma parooli unustanud ega saa konsooli kasutada, saate konsooli initsialiseerimiseks kasutada järgmist protseduuri.
MÄRKUS
Kogu seadmesse salvestatud teave kustutatakse seadme initsialiseerimisel. Pange tähele, et järgmisi üksusi ei kustutata.

  • Võrguseadistused
  • Sisemise kella seadistused
  • Sisend-/väljundpordi trimmer hoolduskuval
  • Faderi/kanali värvi kalibreerimine hoolduskuval. Olge selle protseduuri läbiviimisel ettevaatlik.
  1. Lülitage konsool sisse, hoides samal ajal all Home (Avaleht) nuppu ( ).
  2. Kui ilmub hoolduskuva, vajutage nuppu Initialize All Memories (Initsialiseeri kõik mälud).
    Kõik seaded taastatakse tehase vaikeseadetele.

Käepidemete eemaldamine

Saate käepidemed eemaldada, kui neid pole vaja. Protseduur on vasaku ja parema käepideme jaoks sama. Siin on näidatud parem külg.

  1. Eemaldage 3 kruvi, mis kinnitavad kronsteini, ja eemaldage kronstein.
  2. Eemaldage 2 kruvi, mis kinnitavad käepideme, ja eemaldage käepide.
  3. Kasutage 1. etapis eemaldatud 3 kruvi kronsteini uuesti kinnitamiseks.

MÄRKUS
Kronsteini uuesti kinnitamisel kasutage kindlasti 3 kruvi, mida algselt kasutati kronsteini kinnitamiseks.

Seadme paigaldamine rack’i

Seadme paigaldamine rack’i nõuab 3 U ruumi.

Ettevaatusabinõud rack’i paigaldamisel
Selle seadme töötemperatuur on vahemikus 0–40 °C. Kui paigaldate selle seadme halvasti ventileeritavasse rack’i koos teiste seadmetega, võib ümbritseva õhu temperatuur rack’i sees tõusta, mis võib põhjustada ebatõhusat jõudlust. Ülekuumenemise vältimiseks järgige kindlasti alltoodud juhiseid.

  • Kui paigaldate selle seadme rack’i koos seadmetega, nagu võimendid, mis tekitavad märkimisväärselt palju soojust, jätke selle seadme ja muude seadmete vahele rohkem kui 1 U ruumi. Samuti jätke avatud ruumid katmata või paigaldage sobivad ventilatsioonipaneelid, et minimeerida kuumuse kogunemise võimalust.
  • Piisava õhuvoolu tagamiseks jätke rack’i tagumine külg avatuks ja asetage see vähemalt 10 cm kaugusele seintest või muudest pindadest.
    Kui rack’i tagumist külge ei saa lahti jätta, paigaldage piisava õhuvoolu tagamiseks müügilolev ventilaator või sarnane ventilatsioonitoode. Kui olete paigaldanud ventilaatorikomplekti, võib esineda juhtumeid, kus rack’i tagumise külje sulgemine annab suurema jahutusefekti.
    Lisateavet leiate rack’i ja/või ventilaatori seadme juhendist.

NY-kaardi paigaldamine

Enne NY-kaardi paigaldamist laienduspesasse veenduge, et kaart ühildub TF-series konsoolidega. Teavet ühilduvate kaartide kohta leiate Yamaha pro audio veebisaidilt. http://www.yamahaproaudio.com/

  1. Veenduge, et seade on välja lülitatud.

    Kaardi sisestamine või eemaldamine, kui seade on sisse lülitatud, võib põhjustada elektrilöögi ja seadme kahjustusi.
  2. Eemaldage kruvid, mis kinnitavad pesakatte, ja seejärel eemaldage kate.
    Kruvisid kasutatakse NY-kaardi kinnitamiseks. Pesa katet ei kasutata kaardi paigaldamise ajal; hoidke seda hilisemaks kasutamiseks kindlas kohas.
  3. Joondage NY-kaardi küljed laienduspesa sees olevate juhtsiinidega ja seejärel sisestage NY-kaart.
    Veenduge, et sisestate kaardi täielikult, nii et NY-kaardi ühendusklemm on kindlalt ühendatud pesa sees oleva ühendusklemmiga.
    Veenduge, et NY-kaardi küljed oleksid joondatud seadme juhtsiinidega, kuhu te selle paigaldate.
  4. Kasutage NY-kaardi kinnitamiseks kruvisid, mille eemaldasite 2. etapis.
    Ärge kasutage konsooli ilma kruvidega NY-kaarti kinnitamata.
    Konsooli kasutamine ilma kaarti kinnitamata võib põhjustada toote kahjustusi ja rikkeid.

MÄRKUS
Seadme Tio1608-D ühendamisel vaadake Tio1608-D kasutusjuhendit.

NY-kaardi eemaldamine

  1. Veenduge, et seade on välja lülitatud.

    Kaardi sisestamine või eemaldamine, kui seade on sisse lülitatud, võib põhjustada elektrilöögi ja seadme kahjustusi.
  2. Eemaldage kruvid, mis kinnitavad NY-kaardi.
  3. Sisestage NY-kaardi allosas olevasse sälku lamepeaga kruvikeeraja või sarnane tööriist ja tõmmake kaart veidi välja.
  4. Hoidke NY-kaarti selle paneeli küljest ja tõmmake kaart aeglaselt konsoolist välja.

  5. Kinnitage pesakate (eemaldati kaardi paigaldamisel) ja kasutage selle kinnitamiseks kruvisid.Ärge kasutage konsooli ilma pesakatet kinnitamata.
    Konsooli kasutamine ilma pesakatet kinnitamata võib põhjustada toote kahjustusi ja rikkeid.

TF-RACK tõrkeotsing

Probleemid ja põhjused Lahendused

Heli puudub
Sisendkanali sisendallika (sisendport) sätted on valed. Kontrollige sisendallika (sisendport) sätteid ekraanil INPUT.
Vastav kanal on välja lülitatud. Kanali sisselülitamiseks kasutage ekraani OVERVIEW või ekraani CH VIEW jaotist FADER.
Vastava kanali helitugevus on maha keeratud. Helitugevuse suurendamiseks kasutage ekraani OVERVIEW või ekraani CH VIEW jaotist FADER.
Fantoomtoidet ei anta (kui kasutate kondensaatormikrofoni). Seadke ekraanil SETUP "+48V Master" olekusse "on" ja seejärel lülitage vastaval ekraanil INPUT sisse fantoomtoide.
Vaigistus on sisse lülitatud. Kontrollige klahve MUTE.
Rakendatakse liiga palju müraväravat. Kontrollige ekraani GATE sätteid.

Helitugevus on liiga madal
Võimendus on liiga madal. Reguleerige võimendust ekraanil INPUT.
Rakendatakse liiga palju müraväravat või tihendamist. Kontrollige ekraanide GATE või COMP sätteid.
Heli on moonutatud. Võimendus on liiga kõrge. Reguleerige võimendust ekraanil INPUT.
Võimendus on liiga kõrge. Reguleerige võimendust ekraanil INPUT.
Sisestatav heli on liiga kõrge. Vähendage heliallika helitugevust.
IPadi pistikuga ühendatud kaasaskantavast helipleierist pole heli kuulda
ST IN 1 sisendallikas pole õige. Seadke sisendallikas "PLAYBACK" (taasesitus).
Ühendatud kaasaskantav helipleier ei ühildu konsooliga. Teavet ühilduvate kaasaskantavate helipleierite kohta leiate kasutusjuhendist. Uusima teabe saamiseks külastage Yamaha professionaalse helitehnika veebisaiti.
Seadmega otse ühendatud arvutist pole heli kuulda
Konsool ja arvuti pole määratud samale alamvõrgu maskile. Kui kasutate staatilise IP-aadressi määramist, seadke konsool arvutiga samale alamvõrgu maskile. Kui kasutate DHCP määramist, ühendage konsool ja arvuti võrgu ruuteriga ning veenduge, et arvuti on konfigureeritud oma võrgusätteid automaatselt vastu võtma (st DHCP serverist).

USB-draiverit ei leita Maci jaoks
Konsool kasutab Core Audio draivereid; täiendavaid draivereid pole vaja. USB-draivereid pole vaja installida, kui ühendate seadme Maciga. Saate seadet kasutada ilma spetsiaalseid draivereid installimata.

Helisignaali ei saa sisestada seadmest Tio1608-D
NY64-D pole laienduspesasse õigesti paigaldatud. Veenduge, et NY64-D oleks õigesti paigaldatud.
Konsool pole Dante võrguga õigesti ühendatud. Veenduge, et konsool oleks Dante võrguga õigesti ühendatud.
Seadmega Tio1608-D seotud sätted pole õiged. Veenduge, et seadme Tio1608-D tagapaneelil olev lüliti UNIT ID, lüliti QUICK CONFIG ja DIP-lülitid oleksid õigetes asendites.
Dante paigasätted pole konfigureeritud. Kiirkonfiguratsiooni kasutamisel: veenduge, et seadme Tio1608-D lüliti QUICK CONFIG on asendis "on". Veenduge, et konsooli ekraanil SLOT SETUP olev nupp Quick Config on sisse lülitatud. Kui kiirkonfiguratsiooni ei kasutata: kasutage Dante Controllerit Dante paigasätete konfigureerimiseks.
Seadme Dante Device Configuration seadme Tio1608-D või NY64-D jaoks on vale. Kiirkonfiguratsiooni kasutamisel: lubage kiirkonfiguratsioon ja seejärel taaskäivitage seade ja Tio1608-D. Kui kiirkonfiguratsiooni ei kasutata: kasutage seadmete konfigureerimiseks Dante Controllerit.
Konsool ei saa Tio1608-D eelvõimendit juhtida (kuid helisisend/väljund toimib)
Seadme HA Control on välja lülitatud. Lülitage seadme ekraanil SLOT SETUP sisse nupp HA.
Ühendatud on rohkem kui kaks konsooli või R Remote rakendust. Veenduge, et Dante võrgus oleks ainult kaks konsooli või R Remote rakendust, mis saavad Tio1608-D eelvõimendit juhtida, ja seejärel taaskäivitage Tio1608-D.
Sisendallika (sisendpordi) sätted pole seatud olekusse "SLOT". Seadke konsooli ekraanil INPUT väärtus INPUT SELECT olekusse SLOT.

Tehnilised andmed

Üldised tehnilised andmed

Diskreetimissagedus*1 Sisemine kell: 48 kHz; Dante kell: 48 kHz, 44,1 kHz (kui kasutatakse NY64-D)
Signaali viivitused Vähem kui 2,6 ms, SISEND kuni OMNI VÄLJUND, Fs=48 kHz
Sageduskarakteristik +0,5, –1,5 dB 20 Hz–20 kHz, viide +4 dBu väljundile @1kHz, SISEND kuni OMNI VÄLJUND
Harmoonmoonutuse kogusumma*2 Vähem kui 0,05% 20 Hz–20 kHz @+4 dBu 600 Ω korral, SISEND kuni OMNI VÄLJUND, Sisendi võimendus=Min.
Müra*3 –128 dBu tüüp., Ekvivalentne sisendmüra, Sisendi võimendus=Max.,
–85 dBu, Jääkmüra väljundis, ST master väljas
Dünaamiline ulatus 110 dB tüüp., DA muundur,
108 dB tüüp., SISEND kuni OMNI VÄLJUND, Sisendi võimendus=Min.
Kõrvutiheli@1 kHz*4 –100 dB, külgnevad SISEND/OMNI VÄLJUND kanalid, Sisendi võimendus=Min.
Mõõtmed (L x K x S) Netokaal 480 mm × 132 mm × 409 mm, 9,2 kg (18,9" x 5,2" x 16,1", 20,3 naela)
Võimsusnõuded (võimsus) 85 W
Võimsusnõuded (pinge ja hertsid) 100–240 V 50/60 Hz
Temperatuurivahemik Töötemperatuurivahemik: 0–40°C Säilitustemperatuurivahemik: -20–60°C
Kaasasolevad tarvikud Kiirjuhend, toitejuhe, kummist jalad, Nuendo Live (DAW tarkvara)

*1. Pull-up/down funktsioon ei ole toetatud.
*2. Harmoonmoonutuse kogusummat mõõdetakse –18 dB/oktaavi filtriga @80 kHz.
*3. Müra mõõdetakse A-kaalutud filtriga.
*4. Kõrvutiheli mõõdetakse –30 dB/oktaavi filtriga @22 kHz.

Sisend-/väljundkarakteristikud

Analogsisendi tehnilised andmed
Sisendpesad VÕIMENDUS Sisendi takistus Allika takistus Sisendtasemed Pistikud
Tundlikkus*1 Standardtase Maks. kärpimisvaba tase
INPUT1-16 +66 dB 7,5 kΩ 50–600 Ω Mikrofonid või 600 Ω Liinid -82 dBu (61,6 μV) -62 dBu (0,616 mV) -42 dBu (6,16 mV) Kombopesa (XLR-3-31 tüüp*2 või TRS telefon*3) (sümmeetriline)
-6 dB -10 dBu (245 mV) +10 dBu (2,45 V) +30 dBu (24,5 V)
ST IN — 10 kΩ 600 Ω Liinid -30 dBV (31,6 μV) -10 dBV (316 mV) +10 dBV (3,16 V) RCA kontaktpesa (tasakaalustamata)

*1. "Tundlikkus" on vajalik sisenditase väljundi saamiseks +4 dBu (1,23 V) või standardtasemel, kui kõik liugurid ja taseme juhtnupud on seatud maksimumile.
*2. XLR-3-31 pistik on sümmeetriline pistik (1=GND, 2=HOT, 3=COLD).
*3. TRS-telefonipistik on sümmeetriline pistik (ots=HOT, rõngas=COLD, hülss=GND).
*4. Kõikide spetsifikatsioonide puhul on see 0 dBu=0,775 Vms.
*5. Sisendpesad kasutavad +48 V alalisvoolu (fantoomtoide), mida saab iga pesa jaoks sisse/välja lülitada selle seadme tarkvaras.

Analoogväljundi tehnilised andmed
Väljundpesad Väljundi takistus Koormustakistus Maksimaalse väljundtaseme lüliti Väljundtasemed Pistikud
Standardtase Maks. kärpimisvaba tase
OMNI OUT 1-8 75 Ω 600 Ω Liinid "+24 dBu" asend (vaikimisi) +4 dBu (1,23 V) +24 dBu (12,3 V) XLR-3-32 tüüp (sümmeetriline)*1
OMNI OUT 9-16 TRS telefon (sümmeetriline)*2
TELEFONID 100 Ω 40 Ω Telefonid — 3 mW*4 75 mW Stereo telefonipesa (tasakaalustamata)*3

*1. XLR-3-32 pistik on sümmeetriline pistik (1=GND, 2=HOT, 3=COLD).
*2. TRS-telefonipistik on sümmeetriline pistik (ots=HOT, rõngas=COLD, hülss=GND).
*3. Stereo telefonipesa on tasakaalustamata pistik (ots=VASAK, rõngas=PAREM, hülss=GND).
*4. See väärtus on siis, kui TELEFONIDE TASEME nupp on seatud 16 dB madalamale kui maksimaalne asend.
*5. Kõikide spetsifikatsioonide puhul on see 0 dBu=0,775 Vms.
*6. Kõikidel DA-pistikutel on 24-bitine lineaarne/128x ülediskreetimine.

Digitaalsete sisend-/väljundite tehnilised andmed
Pesad Vorming Andmete pikkus Heli Pistikud
USB (HOSTINI) USB 24 bitti 34 kanali sisend / 34 kanali väljund, PCM USB (B tüüp)
iPad USB — Taasesitus: MP3 (MPEG1 Layer3), WAV Salvestamine: WAV USB (A tüüp)
Juhtimis-I/O standardid
Pesad Vorming Tasemed Pistikud
VÕRK IEEE802.3 10BASE-T/100BASE-TX RJ-45
JALGLÜLITI — — TS Telefon

* Käesoleva juhendi sisu kehtib avaldamise kuupäeva seisuga uusimatele spetsifikatsioonidele. Uusima juhendi saamiseks avage Yamaha veebisait ja laadige alla juhendifail. http://www.yamahaproaudio.com/

Lähtekoodi levitamine
Kolme aasta jooksul pärast lõplikku tehase tarnet võite Yamahalt taotleda selle toote mis tahes osade lähtekoodi, mis on litsentsitud GNU Üldise Avaliku Litsentsi / GNU Vähema Üldise Avaliku Litsentsi / RealNetworks Avaliku Lähtekoodi Litsentsi alusel, kirjutades järgmisel aadressil: 10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650, JAAPAN
PA Division, Yamaha Corporation
Lähtekood antakse tasuta; me võime aga nõuda, et te hüvitaksite Yamahale lähtekoodi teile kohaletoimetamise kulud. Lähtekoodi saab alla laadida järgmiselt URL-ilt: http://www.yamahaproaudio.com/

  • Pange tähele, et me ei vastuta mingil juhul kahjude eest, mis tulenevad selle toote tarkvaras tehtud muudatustest (lisandused/kustutamised), mille on teinud kolmas osapool, kes ei ole Yamaha (või Yamaha poolt volitatud osapool).
  • Pange tähele, et Yamaha poolt avalikku omandisse lastud lähtekoodi taaskasutamine ei ole garanteeritud. Yamaha ei vastuta mingil juhul lähtekoodi eest.

TF-RACK


Ühik: mm

AADRESSILOEND

OLULISED OHUTUSJUHISED

Graafiliste sümbolite selgitus
elektrilöögi ohtNoolpea sümboliga välk võrdkülgses kolmnurgas on mõeldud selleks, et hoiatada kasutajat isoleerimata "ohtliku pinge" olemasolu eest toote korpuses, mis võib olla piisavalt suur, et kujutada endast elektrilöögi ohtu inimestele.
hoiatusHüüumärk võrdkülgses kolmnurgas on mõeldud selleks, et hoiatada kasutajat oluliste kasutus- ja hooldusjuhiste (hooldustööde) olemasolu eest tootega kaasas olevas kirjanduses.

  1. Lugege need juhised läbi.
  2. Hoidke need juhised alles.
  3. Pange tähele kõiki hoiatusi.
  4. Järgige kõiki juhiseid.
  5. Ärge kasutage seda seadet vee lähedal.
  6. Puhastage ainult kuiva lapiga.
  7. Ärge blokeerige ventilatsiooniavasid. Paigaldage vastavalt tootja juhistele.
  8. Ärge paigaldage seadet soojusallikate, näiteks radiaatorite, kütteseadmete, pliitide või muude seadmete (sealhulgas võimendite) lähedusse, mis toodavad soojust.
  9. Ärge tühistage polariseeritud või maandustüüpi pistiku ohutusotstarvet. Polariseeritud pistikul on kaks kontakti, millest üks on teisest laiem. Maandustüüpi pistikul on kaks kontakti ja kolmas maandusots. Laiem kontakt või kolmas ots on teie ohutuse tagamiseks. Kui kaasasolev pistik ei sobi teie pistikupessa, pöörduge vananenud pistikupesa asendamiseks elektriku poole.
  10. Kaitske toitejuhet peale astumise või muljumise eest, eriti pistikute, pistikupesade ja seadme väljumiskoha juures.
  11. Kasutage ainult tootja poolt määratud lisaseadmeid/tarvikuid.
  12. Kasutage ainult tootja poolt määratud või seadmega müüdava käru, aluse, statiivi, konsooli või lauaga. Käru kasutamisel olge käru/seadme kombinatsiooni liigutamisel ettevaatlik, et vältida ümberkukkumisest tulenevaid vigastusi.
  13. Ühendage see seade äikesetormide ajal või pikaajalisel mittekasutamisel vooluvõrgust lahti.
  14. Andke kõik hooldustööd kvalifitseeritud teeninduspersonalile. Hooldus on vajalik, kui seade on mingil viisil kahjustatud, näiteks kui toitejuhe või pistik on kahjustatud, vedelikku on maha voolanud või seadmesse on kukkunud esemeid, seade on olnud vihma või niiskuse käes, ei tööta normaalselt või on maha kukkunud.


TULEKAHJU VÕI ELEKTRILÖÖGI OHTU VÄHENDAMISEKS ÄRGE KOKKUPUTKE SEDA SEADET VIHMA VÕI NIISKUSEGA.

ETTEVAATUSABINÕUD

PALUN LUGEGE ENNE EDASIMINEKUT HOOLIKALT LÄBI
Hoidke see kasutusjuhend edaspidiseks kasutamiseks kindlas kohas.
Hoiatus
Elektrilöögi, lühise, kahjustuste, tulekahju või muude ohtude tõttu tõsiste vigastuste või isegi surma vältimiseks järgige alati allpool loetletud põhilisi ettevaatusabinõusid. Need ettevaatusabinõud hõlmavad, kuid ei piirdu järgmisega:

Toiteallikas/toitejuhe

  • Ärge asetage toitejuhet soojusallikate, näiteks kütteseadmete või radiaatorite lähedusse ning ärge painutage või muul viisil kahjustage juhet liigselt, asetage sellele raskeid esemeid ega asetage seda kohta, kus keegi võiks sellel kõndida, komistada või midagi sellel veeretada.
  • Kasutage ainult seadme jaoks õigeks määratud pinget. Nõutav pinge on trükitud seadme andmesildile.
  • Kasutage ainult kaasasolevat toitejuhet/pistikut. Kui kavatsete seadet kasutada muus piirkonnas kui see, kust te selle ostsite, ei pruugi kaasasolev toitejuhe ühilduv olla. Palun võtke ühendust oma Yamaha edasimüüjaga.
  • Kontrollige pistikut perioodiliselt ja eemaldage sellelt mustus või tolm, mis on sinna kogunenud.
  • Seadme seadistamisel veenduge, et kasutatav vahelduvvoolu pistikupesa oleks kergesti ligipääsetav. Kui ilmneb mõni probleem või talitlushäire, lülitage kohe toitelüliti välja ja eemaldage pistik pistikupesast. Isegi kui toitelüliti on välja lülitatud, ei ole seade toiteallikast lahti ühendatud seni, kuni toitejuhet ei ole seinakontaktist lahti ühendatud.
  • Eemaldage pistik pistikupesast, kui seadet ei kasutata pikema aja jooksul või äikesetormide ajal.
  • Ühendage kindlasti sobiva pistikupesaga, millel on kaitsev maandusühendus.

Ärge avage

  • See seade ei sisalda kasutaja poolt hooldatavaid osi. Ärge avage seadet ega proovige sisemisi osi lahti võtta ega neid mingil viisil muuta. Kui tundub, et see ei tööta korralikult, lõpetage kohe selle kasutamine ja laske kvalifitseeritud Yamaha teeninduspersonalil see üle vaadata.

Hoiatus vee kohta

  • Ärge jätke seadet vihma kätte, kasutage seda vee lähedal või niisketes või märgades tingimustes ega asetage sellele vedelikke sisaldavaid mahuteid (nagu vaasid, pudelid või klaasid), mis võivad avaustesse lekkida. Kui seadmesse imbub vedelikku, näiteks vett, lülitage kohe toide välja ja eemaldage toitejuhe vahelduvvoolu pistikupesast. Seejärel laske kvalifitseeritud Yamaha teeninduspersonalil seade üle vaadata.
  • Ärge kunagi sisestage ega eemaldage pistikut märgade kätega.

Kuulmise kaotus

  • Vältige kõigi ekvalaiseri juhtnuppude ja faderite maksimaalseks seadmist. Sõltuvalt ühendatud seadmete seisukorrast võib see põhjustada tagasisidet, mis võib põhjustada kuulmise kaotuse ja kahjustada kõlareid.
  • Ärge kasutage kõrvaklappe pikka aega kõrgel või ebamugaval helitugevusel, kuna see võib põhjustada püsivat kuulmise kaotust. Kui teil tekib kuulmise kaotus või helin kõrvus, pidage nõu arstiga.
  • Audiosüsteemi vahelduvvoolu sisselülitamisel lülitage kuulmise kaotuse ja kõlarite kahjustamise vältimiseks alati kõige viimasena sisse võimendi. Väljalülitamisel tuleks samal põhjusel kõigepealt välja lülitada võimendi.

Tulekahju hoiatus

  • Ärge asetage seadme lähedusse põlevaid esemeid ega lahtist leeki, kuna need võivad põhjustada tulekahju.

Kui märkate mingeid kõrvalekaldeid

  • Kui ilmneb mõni järgmistest probleemidest, lülitage kohe toitelüliti välja ja eemaldage pistik pistikupesast.
    • Toitejuhe või pistik on kulunud või kahjustatud.
    • Eriline lõhn või eraldub suitsu.
    • Seadmesse on kukkunud mõni ese.
    • Seadme kasutamise ajal kaob äkki heli.
    • Seadmel on praod või muud nähtavad kahjustused.
      Seejärel laske kvalifitseeritud Yamaha teeninduspersonalil seade üle vaadata või parandada.
  • Kui see seade peaks maha kukkuma või kahjustuma, lülitage kohe toitelüliti välja, eemaldage pistik pistikupesast ja laske kvalifitseeritud Yamaha teeninduspersonalil seade üle vaadata.

Ettevaatust
Füüsiliste vigastuste või seadme või muu vara kahjustamise vältimiseks järgige alati allpool loetletud põhilisi ettevaatusabinõusid.

Need ettevaatusabinõud hõlmavad, kuid ei piirdu järgmisega:

Toiteallikas/toitejuhe

  • Seadmest või pistikupesast pistiku eemaldamisel hoidke alati pistikust, mitte juhtmest. Juhtmest tõmbamine võib seda kahjustada.

Asukoht

  • Ärge asetage seadet ebastabiilsesse asendisse, kus see võib kogemata ümber kukkuda ja vigastusi põhjustada.
  • Ärge blokeerige ventilatsiooniavasid. Sellel seadmel on tagaosas ventilatsiooniavad, et vältida sisetemperatuuri liiga kõrgeks muutumist. Eelkõige ärge asetage seadet külili või tagurpidi. Ebapiisav ventilatsioon võib põhjustada ülekuumenemist, mis võib kahjustada seadet (seadmeid) või isegi tulekahju.
  • Seadme paigaldamisel:
    • Ärge katke seda ühegi riidega.
    • Ärge paigaldage seda vaibale või vaipkattele.
    • Veenduge, et ülemine pind oleks suunatud ülespoole; ärge paigaldage seda külili või tagurpidi.
    • Ärge kasutage seadet kinnises, halvasti ventileeritud kohas.
      Ebapiisav ventilatsioon võib põhjustada ülekuumenemist, mis võib kahjustada seadet (seadmeid) või isegi tulekahju. Kui seda seadet kasutatakse väikeses ruumis, mis ei ole EIA-standardi riiul, veenduge, et seadme ümber oleks piisavalt ruumi: vähemalt 10 cm ülal, 10 cm külgedel ja 20 cm taga.
  • Ärge asetage seadet kohta, kus see võib kokku puutuda söövitavate gaaside või soolase õhuga. See võib põhjustada talitlushäireid.
  • Enne seadme teisaldamist eemaldage kõik ühendatud kaablid.
  • Kui seade on paigaldatud EIA standardriiulisse, lugege hoolikalt läbi jaotist "Seadme riiulisse paigaldamine". Ebapiisav ventilatsioon võib põhjustada ülekuumenemist, mis võib kahjustada seadet (seadmeid), talitlushäireid või isegi tulekahju.

Ühendused

  • Enne seadme ühendamist teiste seadmetega lülitage kõigi seadmete toide välja. Samuti, enne kõigi seadmete sisse- või väljalülitamist veenduge, et kõik helitugevused oleksid seatud minimaalseks. Selle eiramine võib põhjustada elektrilöögi, kuulmise kaotuse või seadmete kahjustusi.

Hooldus

  • Seadme puhastamisel eemaldage toitejuhe vahelduvvoolu pistikupesast.

Ettevaatust käsitlemisel

  • Ärge pange sõrmi ega käsi seadme vahedesse või avadesse (ventilatsiooniavad, paneel jne).
  • Vältige võõrkehade (paber, plast, metall jne) sisestamist või kukutamist seadme vahedesse või avadesse (ventilatsiooniavad, paneel jne). Kui see juhtub, lülitage kohe toide välja, eemaldage toitejuhe vahelduvvoolu pistikupesast ja laske kvalifitseeritud Yamaha teeninduspersonalil seade üle vaadata.
  • Ärge toetage oma raskust seadmele ega asetage sellele raskeid esemeid ning vältige nuppude, lülitite või pistikute liigset jõudu kasutamist, et vältida vigastusi.
  • Vältige ühendatud kaablite tõmbamist, et vältida vigastusi.

Varuaku

  • Ärge vahetage varuaku ise välja. See võib põhjustada plahvatuse ja/või seadme (seadmete) kahjustusi. Kui varuaku tuleb välja vahetada, kuvatakse ekraanil "Low Battery" (Aku tühi) või "No Battery" (Aku puudub). Sel juhul võtke ühendust oma Yamaha edasimüüjaga ja laske kvalifitseeritud Yamaha teeninduspersonalil varuaku välja vahetada.

Yamaha ei vastuta kahjude eest, mis on põhjustatud seadme ebaõigest kasutamisest või muudatustest, või andmete kadumisest või hävimisest.

MÄRKUS
Toote talitlushäirete/kahjustuste, andmete kahjustuste või muu vara kahjustamise vältimiseks järgige alltoodud märkusi.

Käsitsemine ja hooldus

  • Ärge kasutage seadet teleri, raadio, AV-seadmete, mobiiltelefoni või muude elektriseadmete läheduses. Vastasel juhul võivad seade, teler või raadio tekitada müra.
  • Ärge jätke seadet liigse tolmu või vibratsiooni või äärmusliku külma või kuumuse kätte (näiteks otsese päikesevalguse käes, kütteseadme läheduses või autos päeval), et vältida paneeli moonutusi, ebastabiilset tööd või sisemiste komponentide kahjustusi.
  • Ärge asetage seadmele vinüül-, plast- ega kummist esemeid, kuna see võib paneeli värvi muuta. Seadme puhastamisel kasutage kuiva ja pehmet lappi. Ärge kasutage värvi vedeldajaid, lahusteid, puhastusvahendeid ega keemilisi immutatud puhastuslappe.
  • Kondensatsioon võib tekkida seadmes ümbritseva õhu temperatuuri kiirete ja järskude muutuste tõttu – näiteks kui seadet teisaldatakse ühest kohast teise või kui kliimaseade lülitatakse sisse või välja. Seadme kasutamine kondensatsiooni olemasolul võib põhjustada kahjustusi. Kui on põhjust arvata, et kondensatsioon on võinud tekkida, jätke seade mitmeks tunniks sisselülitamata, kuni kondensatsioon on täielikult kuivanud.
  • Sellesse pakendisse kuuluvad kummist jalad saab kinnitada kõlari külge, et vältida libisemist, kui seda kasutatakse libedal pinnal.
  • Lülitage seade alati välja, kui seda ei kasutata.

Andmete salvestamine

  • Sellel seadmel on sisseehitatud varuaku, mis säilitab andmed sisemälus ka siis, kui seadme toide on välja lülitatud. Varuaku saab aga lõpuks tühjaks ja kui see juhtub, kaob sisemälu sisu.* Andmete kaotsimineku vältimiseks vahetage varuaku kindlasti välja enne, kui see täielikult tühjaks saab. Kui varuaku järelejäänud mahutavus muutub nii madalaks, et see tuleb välja vahetada, kuvatakse töö ajal või seadme sisselülitamisel ekraanil teade "Low Battery" (Aku tühi) või "No Battery" (Aku puudub). Kui mõni neist teadetest kuvatakse, ärge lülitage toidet välja ja edastage kohe kõik andmed, mida soovite salvestada, arvutisse või muusse välisesse salvestusseadmesse, seejärel laske kvalifitseeritud Yamaha teeninduspersonalil varuaku välja vahetada. Sisemise varuaku keskmine eluiga on ligikaudu 5 aastat, sõltuvalt töötingimustest.
    * Andmeüksused, mida varuaku sisemälus säilitab, on järgmised:
  • Sisemise kella teave
    Muud andmeüksused peale eespool kirjeldatute salvestatakse mällu, mis ei vaja varutoite ja säilib ka siis, kui varuaku rikneb.

Pistikud

  • XLR-tüüpi pistikud on ühendatud järgmiselt (IEC60268 standard): kontakt 1: maandus, kontakt 2: kuum (+) ja kontakt 3: külm (-).

Viited

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Yamaha TF-RACK, TF5/3/1 kasutusjuhend

Saadaolevad keeled

Seotud juhendid Yamaha TF-RACK

Sisukord
