SONY VGP-PRZ20 Series - Telakointiaseman käyttöohje

Ennen käyttöä

Ennen telakointiaseman käyttöä, lue tämä käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten. Katso myös tietokoneesi mukana toimitettuja käyttöohjeita saadaksesi lisätietoja telakointiaseman liittämisestä.
Sony VGP-PRZ20 -sarja on telakointiasema, joka on suunniteltu Sony-tietokoneille. Sitä ei kuitenkaan välttämättä voida käyttää joidenkin mallien kanssa.

Laservaroitus

Laite on luokiteltu LUOKAN 1 LASERTUOTTEEKSI ja se on Laser Products Safety Standard IEC/EN60825-1(2007) -standardin mukainen.

Tämän laitteen korjaukset ja huollot saa suorittaa vain Sonyn valtuuttama teknikko. Virheelliset korjaukset ja käyttö voivat aiheuttaa turvallisuusriskejä.

Muiden kuin tässä määriteltyjen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilyaltistukseen. Löydät seuraavan tarran laitteen pohjasta.

Tämän laitteen optinen levyasema on luokiteltu LUOKAN 1 LASERTUOTTEEKSI ja se on Laser Products Safety Standard IEC/EN 60825-1 -standardin mukainen.

Tämän laitteen korjaukset ja huollot saa suorittaa vain Sonyn valtuuttama teknikko. Virheellinen käyttö ja korjaukset voivat aiheuttaa turvallisuusriskin.

Muiden kuin tässä määriteltyjen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilyaltistukseen.
Sisäänrakennetulle optiselle levyasemalle

Luokan 3B näkyvää ja näkymätöntä lasersäteilyä avattaessa. Vältä suoraa altistumista säteelle.

• Suurin teho: 390 μW (λ 650nm), 563 μW (λ 780nm), 39 μW (λ 405nm)
• Säteen hajoaminen: 0.6 (λ 650nm), 0.45 (λ 780nm), 0.85 (λ 405nm)
• Pulssin kesto: Jatkuva aalto

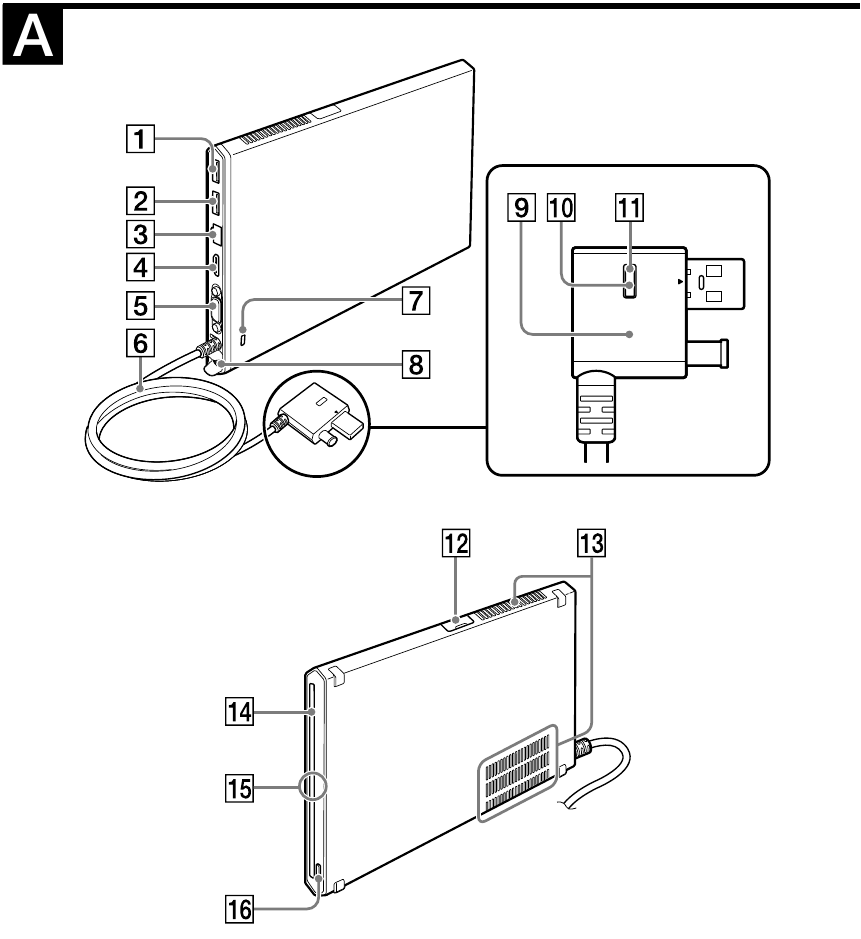

Säätimien ja porttien sijainti (A)

Takaosa

1. USB portti*¹
2. USB portti*²
3. LAN-portti
4. HDMI-lähtöportti
5. Näyttöportti
6. Liitäntäkaapeli
   Vihje
   Käytä mukana toimitettua kaapelin nippusidettä liitäntäkaapelin säilyttämiseen.
7. Turvalukkopaikka
8. DC IN -portti
9. Telakointiaseman liitin
10. UNDOCK-painike (telakoinnin vapautuspainike)
    Ennen telakointiaseman irrottamista tietokoneesta, paina UNDOCK-painiketta (telakoinnin vapautuspainike). Noudata ohjeita kohdassa "Telakointiaseman irrottaminen tietokoneesta".
11. IN USE -merkkivalo (käytössä oleva merkkivalo)
    Palaa, kun telakointiaseman ja tietokoneen välinen tiedonsiirto on aktiivista.

Etupuoli

12. USB portti*¹
13. Ilmanvaihtoaukot
14. Optinen levyasema
15. Virran merkkivalo
    Palaa vihreänä, kun tietokone on päällä, vilkkuu oranssina, kun tietokone on lepotilassa, ja vilkkuu keltaisena, kun optiseen levyasemaan kohdistuu tiedonsiirtoa.
16. Levyn poistopainike

*¹ Yhteensopiva USB 2.0 -standardin kanssa.
*² Yhteensopiva USB 2.0/3.0 -standardien kanssa. USB-portit, jotka ovat yhteensopivia USB
3.0 -standardin kanssa, ovat tunnistettavissa sinisestä väristään.

Telakointiaseman liittäminen

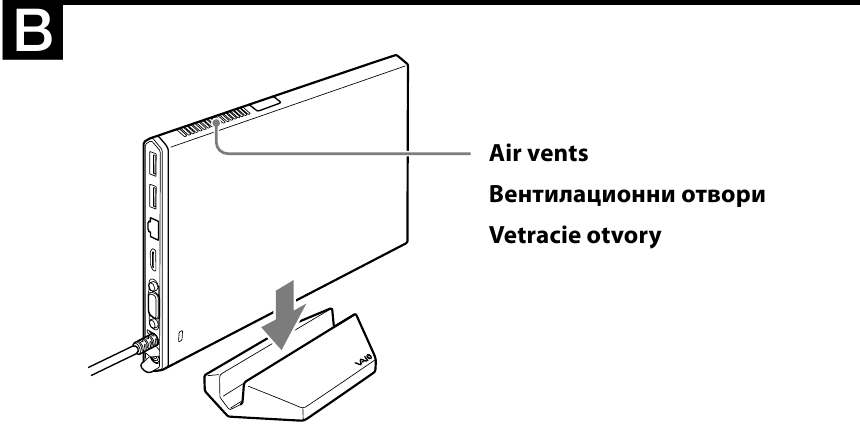

Mukana toimitetun pystytelineen käyttäminen

Kun käytät mukana toimitettua pystytelinettä, kiinnitä telakointiasema ilmanvaihtoaukot ylöspäin ().

Huomautus: Kiinnitä telakointiasema oikeaan suuntaan; muuten tallentamattomien tietojen menetys tai telakointiaseman vikaantuminen voi olla seurauksena.

Telakointiaseman liittäminen tietokoneeseen

1. Jos tietokoneesi on kytketty virtalähteeseen, irrota verkkolaite tietokoneesta ja virtajohto pistorasiasta.

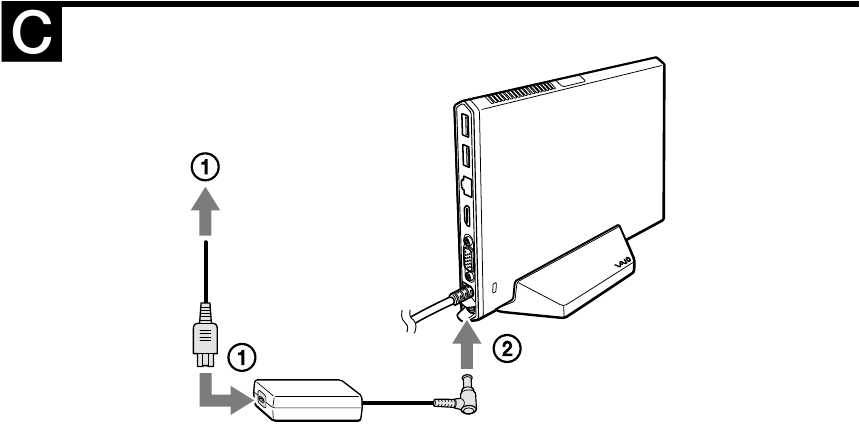

2. Liitä mukana toimitetun virtajohdon toinen pää mukana toimitettuun verkkolaitteeseen ja toinen pää pistorasiaan (). Liitä sitten verkkolaitteen kaapeli telakointiaseman DC IN -porttiin ( - ).

   Telakointiaseman virran merkkivalo palaa vihreänä noin 10 sekunnin ajan.

   Huomautus: Varmista, että käytät telakointiaseman mukana toimitettua verkkolaitetta ja virtajohtoa.

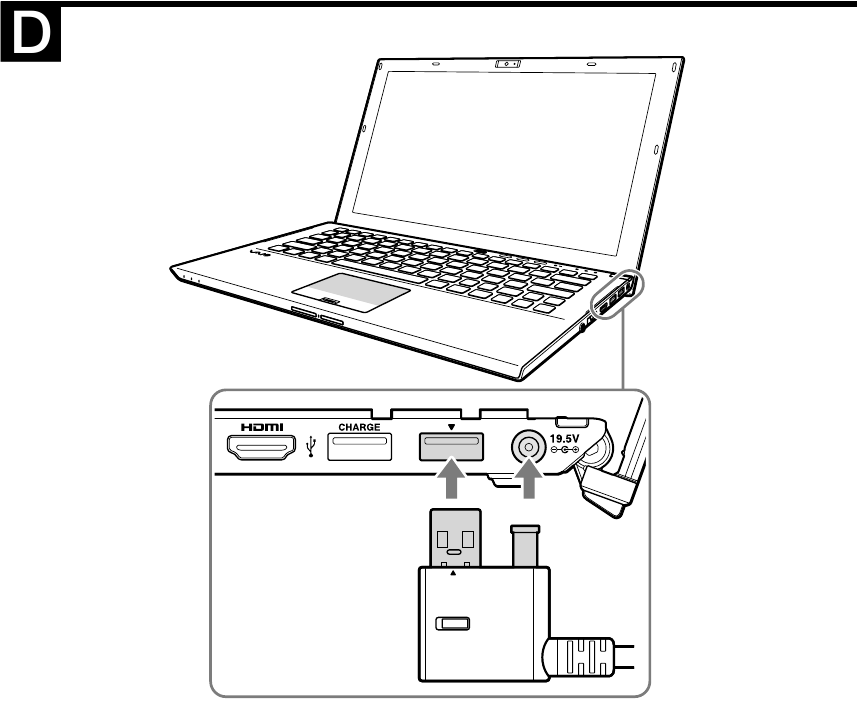

3. Liitä telakointiaseman liitin tietokoneeseesi ().


Telakointiaseman irrottaminen tietokoneesta

Huomautuksia:

• Ennen telakointiaseman irrottamista tietokoneesta, paina UNDOCK-painiketta (telakoinnin vapautuspainike) () ja varmista, että IN USE -merkkivalo (käytössä oleva merkkivalo) () on sammunut.

• Älä irrota telakointiasemaa tietokoneesta, kun IN USE -merkkivalo (käytössä oleva merkkivalo) () telakointiaseman liittimessä palaa. Telakointiaseman irrottaminen, kun IN USE -merkkivalo (käytössä oleva merkkivalo) () palaa, voi johtaa tallentamattomien tietojen menetykseen tai tietokoneen vikaantumiseen. Jos ilmenee ongelmia, katso "Telakointiaseman ongelmat" kohdasta "Käyttöhuomautuksia" ja käynnistä tietokone uudelleen.
• Kun painat UNDOCK-painiketta (telakoinnin vapautuspainike) (), kun tietokone on lepotilassa, tietokone palaa normaaliin tilaan. Varmista tässä tapauksessa, ennen telakointiaseman irrottamista tietokoneesta, että IN USE -merkkivalo (käytössä oleva merkkivalo) () on sammunut.

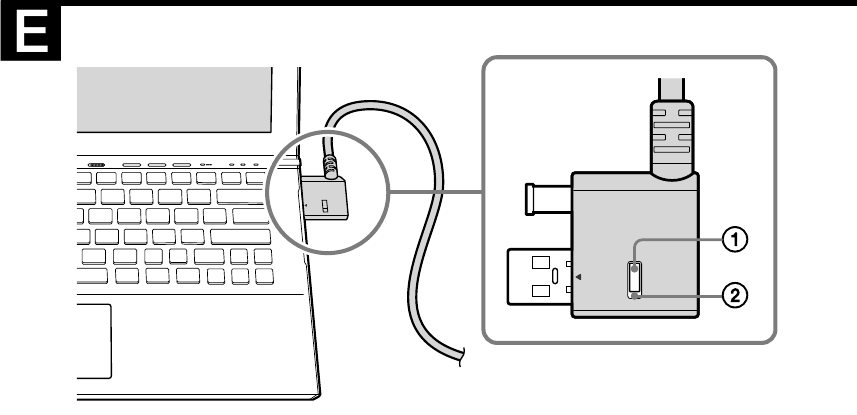

1. Paina UNDOCK-painiketta (telakoinnin vapautuspainike) ().

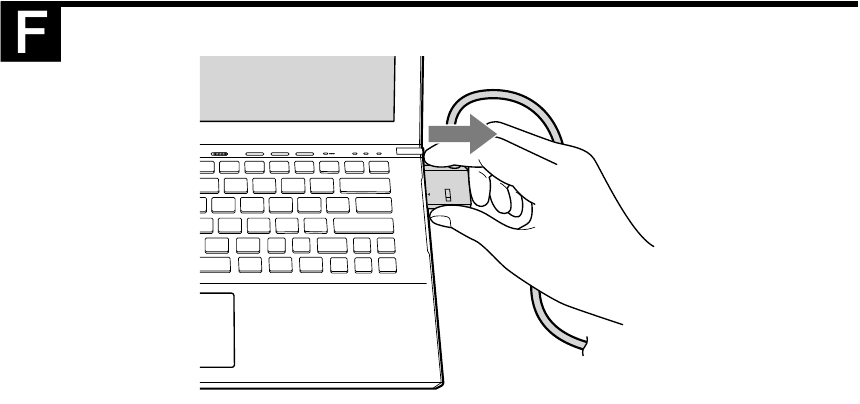

2. Kun olet varmistanut, että IN USE -merkkivalo (käytössä oleva merkkivalo) () on sammunut, irrota liitäntäkaapeli pitämällä kiinni telakointiaseman liittimestä ().

   Katso lisätietoja telakointiaseman irrottamisesta tietokoneesi mukana toimitetuista käyttöohjeista.

CD-/DVD-/Blu-ray Disc™-levyn asettaminen paikalleen ja poistaminen

Telakointiaseman on oltava päällä, jotta levyn voi asettaa paikalleen tai poistaa.

Huomautuksia:

• Telakointiasema ei välttämättä pysty tallentamaan tai toistamaan kaikkea sisältöä mallista ja/tai asetetusta levystä riippuen.
• Älä koske levyn pintaan, kun käsittelet sitä.
• 8 cm:n levyjen lukemista/kirjoittamista ja 8 cm:n levysovittimen käyttöä ei tueta.
• Käytä vain pyöreitä levyjä. Älä käytä muita kuin pyöreitä levyjä (esim. tähden, sydämen tai kortin muotoisia) tai vioittuneita levyjä, koska ne voivat vahingoittaa optista levyasemaa.
• Älä koskaan kiinnitä tarraa levyyn, koska se voi vahingoittaa optista levyasemaa.
• Katso lisätietoja levyjen käsittelystä ja optisen levyaseman käytöstä tietokoneen mukana toimitetuista käyttöohjeista.

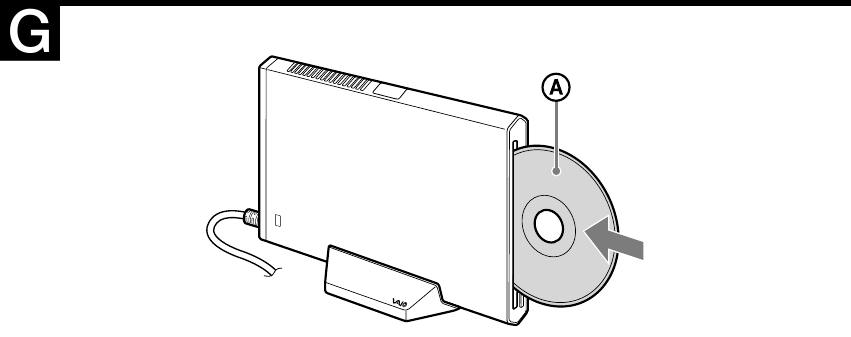

Levyn asettaminen paikalleen (G)

Aseta levy optisen levyaseman aukkoon etikettipuoli kuvan mukaisesti.

Levyn poistaminen

Paina levyn poistopainiketta.
Katso levyn poistopainikkeen sijainti kohdasta "Ohjainten ja porttien sijainti".

Käyttöä koskeva huomautus

• Käytä vain tämän laitteen mukana toimitettua verkkolaitetta (VGP-AC19V46) ja virtajohtoa. Älä käytä tietokoneen mukana toimitettua verkkolaitetta ja virtajohtoa.
• Älä sijoita laitetta paikkoihin, jotka ovat:
  • Erittäin kuumia tai kylmiä
  • Pölyisiä tai likaisia
  • Erittäin kosteita
  • Täriseviä
  • Vahvojen magneettikenttien vaikutuksen alaisena
  • Hiekkaisia
  • Alttiina suoralle auringonvalolle
• Älä kohdista laitteeseen mekaanista iskua tai pudota sitä.
• Varmista, ettei mikään metallinen pääse kosketuksiin laitteen metalliosien kanssa. Jos näin tapahtuu, voi syntyä oikosulku ja laite voi vaurioitua.
• Älä käytä laitetta, jos sen johto on vaurioitunut.
• Älä käytä laitetta, jos se on pudonnut tai vaurioitunut.
• Pidä metallikoskettimet aina puhtaina.
• Älä pura tai muunna laitetta.
• Laitteen lämpeneminen käytön aikana on normaalia.
• Älä kytke puhelinkaapelia LAN-porttiin. Jos LAN-portti on kytketty johonkin alla mainituista puhelinlinjoista, porttiin kohdistuva suuri sähkövirta voi aiheuttaa vaurioita, ylikuumenemista tai tulipalon.
  • Koti- (sisäpuhelin) tai yrityskäyttöön tarkoitetut puhelinlinjat (monilinjainen yrityspuhelin)
  • Julkinen puhelinliittymälinja
  • Päätekeskus (PBX)
• Pidä laite loitolla televisioista tai AM-vastaanottimista, koska se voi häiritä TV- tai AM-vastaanottoa.
• Älä aseta mitään esineitä laitteen päälle.
• Kun kuljetat tietokonetta, muista irrottaa laite ensin. Tietokoneen siirtäminen laitteen ollessa asennettuna voi aiheuttaa laitteen putoamisen, mikä voi johtaa henkilövahinkoihin tai laitteen tai tietokoneen vaurioitumiseen.
• Kun käytät usean näytön toimintoa tai ulkoista näyttöä, katso tietokoneen mukana toimitetuista käyttöohjeista.
• Älä taivuta liitinkaapelia voimakkaasti. Se voi johtaa laitteen vikaantumiseen.
• Laitteen näytönohjain/USB/LAN/levyasema ei välttämättä tarjoa maksimaalista suorituskykyä järjestelmäympäristöstä riippuen. Lisäksi suorituskyky voi olla rajoitettu, kun käytät kahta tai useampaa yllä mainittua ominaisuutta laitteessa samanaikaisesti.
• Älä irrota virtajohtoa, kun käytät tätä laitetta. Jos virta katkeaa tai virtajohto irrotetaan käytön aikana, se voi aiheuttaa ongelman.

Tietoja näytön HDCP-yhteensopivuudesta

Tämä laite on High-bandwidth Digital Content Protection (HDCP) -standardin mukainen ja pystyy salaamaan digitaalisten videosignaalien lähetyskanavan tekijänoikeuksien suojaamiseksi, minkä avulla voit toistaa ja katsella monenlaista tekijänoikeudella suojattua ja korkealaatuista sisältöä. Jos haluat katsella tekijänoikeudella suojattua sisältöä, liitä HDCP-yhteensopiva näyttö tämän laitteen HDMI-lähtöporttiin. Jos tietokoneeseen on liitetty näyttö, joka ei ole yhteensopiva, et voi toistaa tai katsella tekijänoikeudella suojattua sisältöä.

3D-kuvien katselu

Jotkut ihmiset voivat kokea epämukavuutta (kuten silmien rasitusta, väsymystä tai pahoinvointia) katsellessaan 3D-videokuvia tai pelatessaan stereoskooppisia 3D-pelejä.
Sony suosittelee, että kaikki katsojat pitävät säännöllisiä taukoja katsellessaan 3D-videokuvia tai pelatessaan stereoskooppisia 3D-pelejä.
Tarvittavien taukojen pituus ja tiheys vaihtelevat henkilöstä toiseen.
Sinun on päätettävä, mikä toimii parhaiten.
Jos koet epämukavuutta, sinun tulee lopettaa 3D-videokuvien katselu tai stereoskooppisten 3D-pelien pelaaminen, kunnes epämukavuus lakkaa; ota yhteyttä lääkäriin, jos uskot sen olevan tarpeen.
Sinun tulee myös tutustua muiden tämän laitteen kanssa käytettävien laitteiden tai ohjelmistojen käyttöohjeisiin.
Pienten lasten (erityisesti alle kuusivuotiaiden) näkö on vielä kehittymässä.
Ota yhteyttä lääkäriin (kuten lastenlääkäriin tai silmälääkäriin) ennen kuin annat pienten lasten katsella 3D-videokuvia tai pelata stereoskooppisia 3D-pelejä.
Aikuisten tulee valvoa pieniä lapsia varmistaakseen, että he noudattavat yllä lueteltuja suosituksia.

Telakointiaseman ongelmat

Seuraavat asiat voivat aiheuttaa ongelmia telakointiaseman tai tietokoneen kanssa.

• Tietokone on irrotettu telakointiasemasta virheellisesti.
• Virta katkeaa tai virtajohto irrotetaan käytön aikana.
• Virtalähteen jännite on laskenut virtalähteen jne. vuoksi.

  Jos ilmenee ongelmia, käynnistä tietokone uudelleen seuraavasti:
  Paina Ctrl+Alt+Delete-näppäimiä ja napsauta nuolta Sammuta (Shut down) -painikkeen vieressä ja Käynnistä uudelleen (Restart).

Jos tämä toimenpide ei toimi, paina virtapainiketta pitkään (yli neljä sekuntia) sammuttaaksesi tietokoneen.

Huomautus: Tietokoneen sammuttaminen Ctrl+Alt+Delete-näppäimillä tai virtapainikkeella voi aiheuttaa tallentamattomien tietojen menetyksen.

Tekniset tiedot

Asennettu asema^*1

*¹ Myytävät asennetut asemat vaihtelevat maan tai alueen mukaan. Lisätietoja ja teknisiä tietoja optisista levyasemista on VAIO-tuen verkkosivustolla osoitteessa http://support.vaio.sony.eu/.
*² USB 2.0 -standardin mukainen.
*³ USB 2.0/3.0 -standardien mukainen.
*⁴ Näytönohjain näkyy eri nimellä telakointiasemaan liitetyn tietokoneen näytönohjaimen ohjaimesta riippuen.
*⁵ Käytä vain tämän tuotteen mukana toimitettua verkkolaitetta (VGP-AC19V46) ja virtajohtoa.

Tavaramerkit

• VAIO on Sony Corporationin tavaramerkki.
• Termit HDMI ja HDMI High-Definition Multimedia Interface sekä HDMI-logo ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.
• AMD ja Radeon ovat Advanced Micro Devices, Inc:n rekisteröityjä tavaramerkkejä.
• Blu-ray Disc™ ja Blu-ray Disc -logo ovat Blu-ray Disc Associationin tavaramerkkejä.
• Kaikki muut järjestelmien, tuotteiden ja palveluiden nimet ovat omistajiensa tavaramerkkejä. Oppaassa ™- tai ®-merkkejä ei ole määritelty.
