Krups Espresseria Automatic XP7200, XP7220, XP7240 Huolto-opas
- 1 SARJA
- 2 KOMPONENTIT
- 3 TOIMINTA
- 4 SUORITUSKYKY
- 5 PURKAMISEEN JA UUDELLEEN KOKOAMISEEN TARVITTAVAT TYÖKALUT JA VARUSTEET
- 6 PURKAMINEN
- 7 UUDELLEENKOKOAMINEN
- 8 HUOLTO JAUHETUN KAHVIN TUKKEUTUMISEN JÄLKEEN
- 9 PUHDISTUS- JA KALKINPOISTOSYKLIT
- 10 VALMIiksi LISTATUT VIAT
- 11 VIANETSINTÄDIAGNOOSI JA KORJAAVAT TOIMENPITEET
- 12 MYYNNIN JÄLKEINEN (A-S) TILAN KÄYTTÖ
- 13 HUOLLON JÄLKEINEN VAATIMUSTENMUKAISUUSTESTI
- 14 GRAAFISEN NÄYTÖN TESTI
- 15 Lataa käyttöohje
- 16 Muilla kielillä
SARJA

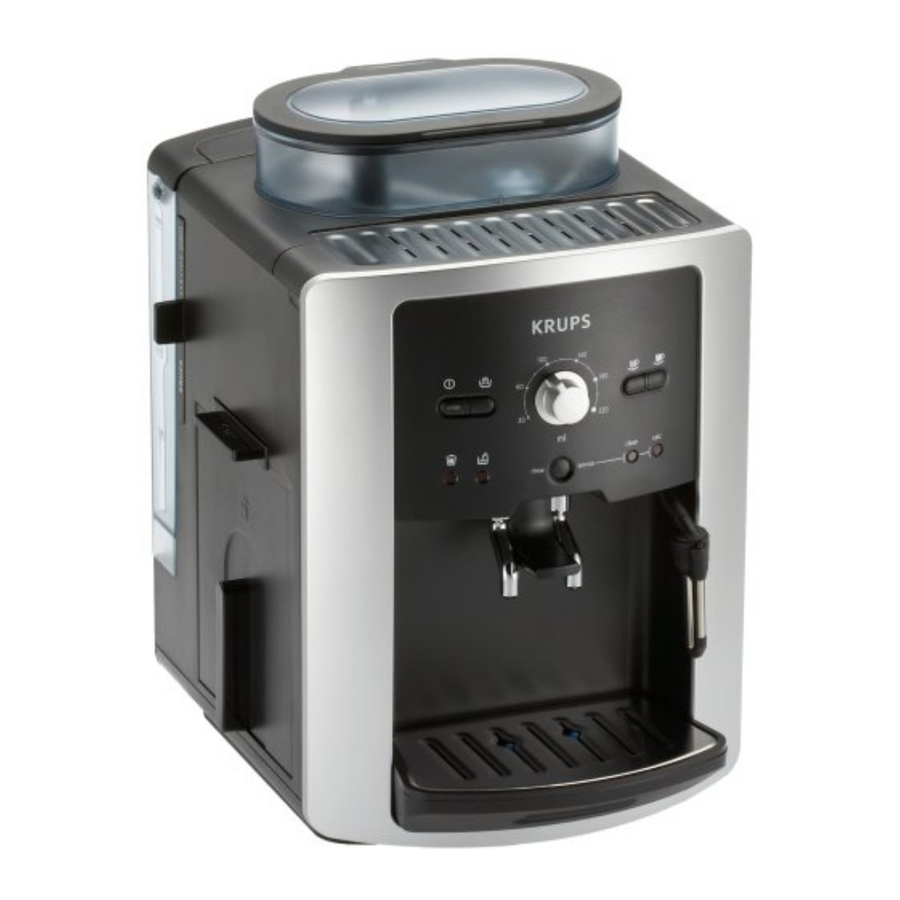

| Piktografinen malli: XP7200 | musta etuosa hopeapaneelilla | Claris-suodatin (Ranska) |
| Graafinen malli: XP7220 | musta etuosa hopeapaneelilla | Claris-suodatin |
| Graafinen malli: XP7240 | titaani etuosa ruostumattomalla teräspaneelilla | Claris-suodatin + Auto-cappuccino |
KOMPONENTIT
Laite koostuu:
- 1 irrotettava 1,3 litran vesisäiliö
- 1 virtausmittari veden määrän suhteuttamiseen
- 1 15 baarin pumppu + 16 baarin varoventtiili
- 1 moottoroitu hydraulinen jakaja
- 1 1300 W:n termoblokkijärjestelmä, jossa:
- 1 kahviveden kierto ja 1 höyryn kierto
- 1 integroitu suodatuskammio
- 1 NTC elektroniseen lämpötilan säätöön ja kaksi 216 °C:n lämpösulaketta
- 1 järjestelmä jauhetun kahvin poistamiseen ejektiomännän ja kaapimen avulla
- 1 hydraulinen mäntä suodatinkannen sulkemiseen
- 1 mylly
- 2 elektronista levyä:
- termoblokin lämpötilan säätöön
- vedenvirtauksen mittaamiseen laskemalla virtausmittarin pulsseja.
- 1 kupin, 2 kupin, kuuman veden (graafinen malli), höyryn, puhdistus- ja kalkinpoistosyklien toimintoihin
- nykyisen toiminnon näyttö merkkivalon avulla (piktografiset mallit)
- huollon jälkeiset tiedot (syklien lukumäärä toimintoa kohden, vikakoodi....)
TOIMINTA
NTC elektroninen lämpötilan säätö:
Kahvi: 108 °C (asento 1), 111 °C (asento 2), 113,5 °C (asento 3)
Höyry: 140 °C esilämmityksessä, 132 °C höyryntuotannossa
Turvakatkaisu: 190 °C
1 kupin sykli:
Katso syklin kuvaus hydraulisella kaaviolla.
2 kupin sykli:
2 puolikupillisen jakson sekvensointia.
Puhdistusjakso: koskee vain kahvikiertoa.
Syklisarja, jossa pumpataan 50 ml vettä / 2 minuutin taukoja. Kalkinpoistosykli: koskee kahvi- ja höyrykiertoa.
Syklisarja, jossa pumpataan 50 ml vettä / 1 minuutin taukoja.
Automaattinen esitäyttötoiminto:
Esitäyttö on automaattinen, jos virtausta ei ole toimilaitteen alaspäin suuntautuvan vaiheen aikana Æ pumppaus höyrysuuttimen kautta.
SUORITUSKYKY
Kahvin lämpötila (50 cc):
- Ensimmäinen kahvi: 75 °C
- Seuraavat kahvit: 77 °C
Kahvin lämpötilan säätö: +/- 2 °C asennossa 1 tai 3
Höyry (125 cc vettä 15 °C:ssa, 1 min): 77 +/- 5 °C
Kuuma vesi (125 cc): 85 +/- 5 °C
PURKAMISEEN JA UUDELLEEN KOKOAMISEEN TARVITTAVAT TYÖKALUT JA VARUSTEET
- Tamper Torx TX - 10H magneettinen ruuvimeisseli (kansi)
- Pieni Pozidriv No.1 -ruuvimeisseli (ohjauselektroniikan suojakansi)
- Tartuntapihdit (korkeapaineletkujen puristimet).
- Pölynimuri pienellä suuttimella jauhetulle kahville (tukkeutuminen)
- Pieni, litteäkärkinen ruuvimeisseli (korkeapaineletkujen puristimet)
- Nro 2 uros kuusiokoloavain ("Allen"-avain) (kahvisuodatin)
- Antistaattinen ranneke elektroniikkalevyillä työskentelyyn
PURKAMINEN
| Purettavat osat | ||||||
| Etupaneeli | Kansi | Runko | Tekninen kiinnike | Etukiinnike | Etulevy | |
| Mylly | ● | ● | ● | |||
| Tamppauspää | ● | ● | ||||
| Ohjauskortti | ● | ● jos on tarpeen vaihtaa kortti | ● | |||
| Virtakortti | ● | ● | ● | |||
| Pumppu | ● | ● | ● | |||
| Virtausmittari | ● | ● | ● | |||
| Termoblokki / toimilaite | ● | ● | ● | ● | ||
| Sulakkeet | ● | ● | ● | ● | ||
| Jakaja | ● | ● | ● | ● | (●) | |
| Höyrysuutin | ● | ● | ||||
| Kahvisuutin | ● | ● | ||||
Runko: (tarjoaa visuaalisen pääsyn useimpiin kahvinkeittimen sisällä oleviin osiin)
Irrota etupaneeli (nosta ja irrota 6 koukkua).
Irrota kahvipapusäiliö.
Irrota kansi (2 ruuvia kuppitelineen kannen alla + 1 ruuvi kahvipapusäiliön alla + 2 pidikettä takana, jotka voidaan irrottaa vetämällä takakannen kylkiluuta.
(Älä irrota kuppitelineen kantta tai puhdistustabletin suutinta)
Irrota alaosan 2 ruuvia etulevystä + 2 takaruuvia pohjasta.
Liu'uta runko taaksepäin: tämä voidaan tehdä vasta, kun 2 takaruuvia on irrotettu kokonaan; työnnä pystysuunnassa taaksepäin kantta, joka suojaa elektronista piiriä.
Mylly
Ei erityisiä ohjeita: katso uudelleenkokoaminen.
Rengas pidetään paikallaan myllyn holkissa 4 pidikkeellä.
Korkeapaineletkut:
Irrota puristin pienellä litteäkärkisellä ruuvimeisselillä (irrottamatta sitä letkusta).
Irrota letku ja taivuta sitä estääksesi punoksen liukumisen silikoniputkeen (älä vedä suoraan):
Pumppu + Varoventtiili
Ei erityisiä ohjeita (vahvistetaan uusilla vaimentimilla).
Tamppauspää
Voidaan purkaa irrottamatta teknistä kiinnikettä: varo siirtämästä tamppauspään kiinnikettä ruuvia irrotettaessa.
pääsy kahvin ulostuloritilään, kermaiseen tiivisteeseen ja tamppauspään tiivisteeseen.
Kytkimen ohjauslevy toimilaitteessa
Irrota 2 pidikettä (pääsy ylhäältä). Purista toimilaite painamalla ylämutteria (käyttämällä hylsyavainta tai vastaavaa).
Pura kytkimen ohjauslevy.
Virtausmittari
Ei erityisiä ohjeita.
Virtaelektroniikkalevy
Elektroninen piirikiinnike pidetään vaipassa 2 pidikkeellä alaosassa.
Ohjauselektroniikkalevy
Käytä antistaattista ranneketta
Irrota etulevy (2 ruuvia + 4 pidikettä, joihin pääsee sivureikien kautta).
Graafisessa mallissa on mahdollista vaihtaa näyttölaite (ole erityisen varovainen irrottaessasi nippua elektroniikkalevyltä).
Sulake
Päästäksesi käsiksi, irrota etupaneeli (2 ruuvia alaosassa + 2 ruuvia teknisessä kiinnikkeessä).
Nosta teknistä kiinnikettä irti, jotta irrotat 2 holkkia etupaneelista.
Selvitä, miksi sulakkeet paloivat, ennen kuin vaihdat ne.
Tarkista, ettei pohjassa ja tamppauspäässä ole palojälkiä.
Kahvisuutin
Irrota kahviputki.
Irrota suuttimen pidike viivaimella tai ruuvimeisselillä, joka on asetettu pidikkeen ja etukiinnikkeen väliin:
Tekninen kiinnike: (tarjoaa pääsyn jakajaan ja termoblokki/toimilaite-alayksikköön)
Irrota ja poista kahvin sisääntuloputki ja irrota letku tamppauspäästä.
Irrota ikkuna.
Irrota teknisen kiinnikkeen kiinnitysruuvit.
Irrota liittimet ja elektronisen piirin johdot ja vie johdot läpivientien läpi.
Irrota tekninen kiinnike myllyn ollessa paikallaan (toimilaitteen kytkimiin kytketyt johdot kulkevat vaipan aukon läpi).
Termoblokki / NTC / juotetut korvakkeet -alayksikkö
Tämän alayksikön purkamista ei ole suunniteltu.
Ainoat osat, jotka voidaan vaihtaa, ovat:
- Tamppauspään osat (kermainen tiiviste, O-rengas, kahviristikko...)
- Ejektion kaavin
- Toimilaitteen kytkimen ohjauslevy jousineen ja 3 kytkimineen
- Liitäntä ja sen tiiviste
- Ejektoritangon "Barista"-tiiviste
Irrota 3 termoblokki/toimilaite-alayksikön kiinnitysruuvia pohjasta.
Irrota jakajan/termoblokin kahviletku jakajasta
Irrota termoblokin/jakajan höyryletku termoblokkijärjestelmästä (tarvittaessa irrota tyhjennys jakajasta irrottamisen jälkeen kahvin tyhjennysletku jakajasta).
Irrota höyrysuuttimen letku.
Termoblokkijärjestelmä ja ejektiokaapimen liitäntä
Irrota ejektiokaavin (tämä voi olla hieman vaikeaa, koska ruuvimeisseli ei ole linjassa ruuvin kanssa).
Jakaja
Irrota 2 jakajan kiinnitysruuvia pohjasta (Phillips-pääsyvennys). Irrota jakajan/termoblokin höyryletku termoblokista (irrota tyhjennys jakajasta tarvittaessa irrottamisen jälkeen kahvin tyhjennysletku jakajasta). Irrota 3 termoblokki/toimilaite-alayksikön kiinnitysruuvia pohjasta ja kallista yksikköä, jotta pääset käsiksi jakajaan kytkettyihin letkuihin.
Pääsyä jakajaan voidaan helpottaa irrottamalla etupaneeli (2 ruuvia + 4 pidikettä) ja etukiinnike (2 ruuvia alaosassa).
Ejektoritangon "Barista"-tiiviste
Irrota tamppauspää
Irrota termoblokki/toimilaite kahvinkeittimen pohjasta ja nosta se ylös
Nosta ejektori ja irrota männän pää.
Irrota "Barista"-tiiviste.
Höyrysuutin
Irrota paneeli ja etulevy (2 ruuvia + 4 pidikettä).
Suutin on kiinnitetty etukiinnikkeeseen 3 pidikkeellä (joihin ei pääse edestä) ja irrotetaan vetämällä suutinta.
Johto
Ei erityisiä ohjeita.
Irrotettava säiliö
Venttiilin tiivistettä on vaikea vaihtaa.
UUDELLEENKOKOAMINEN
Uudelleenkokoaminen suoritetaan purkamisen käänteisessä järjestyksessä.
Letkut
Letku on mahdollista käyttää uudelleen purkamisen jälkeen, edellyttäen että purkamisessa noudatettiin varotoimia: kaikki vaurioituneet letkut tai letkut, joissa on rispaantunut punos, on vaihdettava.
Käytä Norma Cobra 7.5 -kiinnittimiä.
Lukitse kiinnittimet tartuntapihdeillä ja tarkista, että ne on asennettu oikein:
Jauhin
Jauhinrenkaan indeksointi ja asennus kahvinkeittimeen on suoritettava:
- jauhinsarja, jossa on punainen merkki holkissa indeksointipalloa vasten
- käyttötappi sijaitsee pysäytyksessä "hienojauhatus"-asennossa
Varmista, että johdot kulkevat läpivientien läpi.
Huom: tarkista, että messinkiset välikappaleet on asennettu jauhimen ruuvinreikiin.
Tarkista jauhetun kahvin kakun paksuus aina, kun jauhimelle tai elektroniikalle on tehty töitä.
Jauhatusaikaa on mahdollista säätää elektronisesti, jotta saadaan määritetty kakun paksuus: 11–13 mm 60 ml:n vahvalle espressolle.
Piktogrammimalli
- Tarkista kahvinkeittimeen ohjelmoitu jauhatusaika:
katso jauhimen asetus 0, 2, 4, 6 tai 8 pienestä näytöstä 1. tason AfterSales (A-S) -tilassa rivillä 22.
JAUHIN 1 (käytetty 13.2.2006 asti)
- Pääsy V16-asetustilaan (itsetestausmenettely kokoonpanolinjan lopussa)
- Kun kakkualusta, vetolaatikko ja säiliö on poistettu
- Paina "höyry"-näppäintä + verkkovirran kytkentä
![]()
"Kakkualusta"-valo syttyy + "vesi"-valo vilkkuu
- Aseta kakkualusta, vetolaatikko ja säiliö takaisin
- Aseta äänenvoimakkuuden valitsin minimiasentoon
- Aseta astia kahvisuuttimen alle
- Paina tavallista kahvinäppäintä tavallisen kahvisyklin aloittamiseksi
- Sininen On/Off (Päällä/Pois) -valo syttyy
- Valitse pyörivällä painikkeella valo, joka vastaa alla olevassa taulukossa ilmoitettua valoa.
- Vahvista painamalla "huolto"-näppäintä (3 relepulssia)
- Irrota kahvinkeitin.
- Pääsy V17-asetustilaan ja tuleviin versioihin (itsetestausmenettely kokoonpanolinjan lopussa):
![]()
sama kuin V16:lle, paitsi että asetus suoritetaan ennen tavallista kahvisykliä - Kun kakkualusta, vetolaatikko ja säiliö on poistettu
- Paina "höyry"-näppäintä + verkkovirran kytkentä
![]()
Sininen On/Off (Päällä/Pois) -valo syttyy (tai toinen lamppu, jos valitsin ei ole minimiasennossa)- Valitse pyörivällä painikkeella haluttu kakun paksuus alla olevan taulukon mukaisesti.
- Vahvista painamalla "huolto"-näppäintä
![]()
"Kakkualusta"-valo syttyy + "vesi"-valo vilkkuu- Irrota kahvinkeitin.
| Valo syttyy piktogrammimallissa | On/Off (Päällä/Pois) | Kakkualusta | Säiliö | Puhdas | Kalkki |
| Jauhimen asento (luetaan A-S-tilan riviltä 22) | 0 | 2 | 4 | 6 | 8 |
| Aika vahvan kahvin jauhamiseen (sek.) (jauhin 1 13.2.2006) | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 |
JAUHIN 2 (käytetty 14.2.2006 alkaen)
Pääsy V28-asetustilaan ja tuleviin versioihin (itsetestausmenettely kokoonpanolinjan lopussa):
asetusmenettely sama kuin V17:ssä, mutta alla olevan taulukon tiedoilla:
| Valo syttyy piktogrammimallissa | On/Off (Päällä/Pois) | Kakkualusta | Säiliö | Puhdas | Kalkki |
| Jauhimen asento (luetaan A-S-tilan riviltä 22) | 0 | 10 | 20 | 30 | 40 |
| Aika vahvan kahvin jauhamiseen (sek.) (jauhin 2, 14.2.2006 ) | 6 | 7 | 8 | 9 | 10 |
Graafinen malli
JAUHIN 1 (käytetty 14.2.2006 asti)
(V12–V16-virtakortit ja V6.8–V8.6 Visu-kortit)
- Pääsy konsultointi- / asetustilaan (itsetestausmenettely kokoonpanolinjan lopussa):
- ƒKun kakkualusta, vetolaatikko ja säiliö on poistettu
- ƒ Paina "prog"-näppäintä + verkkovirran kytkentä
- Noudata näytöllä näkyviä ohjeita
- Valitse asento 1, 2, 3, 4 tai 5
- Vahvista OK-näppäimellä
- Irrota kahvinkeitin
| Graafisen mallin näyttö | 1 | 2 | 3 | 4 | 5 |
| Aika vahvan kahvin jauhamiseen (sek.) (jauhin 1, 14.2.2006) | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 |
JAUHIN 2 (käytetty 15.2.2006 alkaen)
(V8.7-virtakortti, yhteensopiva jauhimen 1 kanssa, ja V8.7 Visu -kortti)
| Graafisen mallin näyttö | 1 | 2 | 3 | 4 | 5 |
| Aika vahvan kahvin jauhamiseen (sek.) (jauhin 2, 15.2.2006 ) | 6 | 7 | 8 | 9 | 10 |
Johto
Noudata maadoitusjohdon reititystä.
Johdon maadoitusjohto ei saa olla kosketuksissa liikkuviin osiin (ruostumattoman teräksen kulmat toimilaitteen takana) tai kuumiin osiin (vastus ja korvakeliittimet).
Johdotus
Läpivientejä on noudatettava häiriönpoistovaatimusten täyttämiseksi: yleisesti ottaen johdot, jotka varmistavat virransiirron (lämpölohko, pumppu, jauhin), eivät kulje samalla tavalla kuin pienjännitteiset / pienivirtaiset johdot.
Johdot on järjestetty seuraavassa järjestyksessä:
- 2 vihreää vedenpinnan johtoa + 3 punaista virtausmittarin johtoa
- – ohjauskortin liitin
- - 2 sinistä NTC-johtoa
- - 2 vihreää vetokytkimen johtoa
- - 2 sinipunaväristä jakelumoottorin johtoa + 3 mustakelta-valkoista jakelukytkimen johtoa
- - 2 jauhimen johtoa
Katso johdotuskuvat mukana olevasta asiakirjasta.
Pumppu
Noudata kiinnittimen sulkemislaitteen suuntaa pumpun ulostulossa (on olemassa riski, että se voi olla kakkualustan kotelon tiellä).
Virtausmittari
Noudata liitäntöjä:
- pumpun putki virtausmittarin kannessa
- säiliön putki virtausmittarin kotelossa.
Letkut eivät saa olla kiertyneitä tai taipuneita.
Lämpölohko-toimilaite-osakokoonpano
Suuntaa laite kiinnittimen sulkemiseksi toimilaitteen putkessa alaspäin (on olemassa riski, että se voi olla poistokaapimen tiellä).
Tamppaamispää
Ole varovainen ruuvaamisen aikana, ettet siirrä tamppaamispään kiinnikettä.
Lämpölohkon ja poistokaapimen rajapinta
Ole varovainen tiivisteen vaihdon yhteydessä, sen ei saa työntyä kahvikammioon.
Jakelija
Aseta tyhjennysastian 2 tappia kunnolla pohjan 2 reikään.
Tarkista, että kaikki letkut on liitetty tiukasti, erityisesti helposti irrotettavat tyhjennysletkut, ja että kiinnittimet on kiinnitetty kunnolla korkeapaineletkuihin. Tarkista, ettei tyhjennysletku ole taipunut tai tarttunut kiinni.
Poistotangon "Barista"-tiiviste
Varmista, että uudelleenkokoaminen tehdään oikein päin (huuli ylöspäin).
Rasvaa vain poistotanko, ja säästeliäästi, elintarvikelaatuisella rasvalla.
Jakelijan tyhjennyskotelo
Ole varovainen, että keskität jousen kunnolla tyhjennysrungon pohjassa olevaan holkkiin (on olemassa riski, että se voi tarttua loviin).
Tyhjennysmännän on oltava asennettuna tyhjennysrunkoon elintarvikelaatuisella rasvalla.
Varmista, että tyhjennysrunko on lukittu tiukasti jakelijaan (kiristä vastapäivään).
Elektroniset kortit
Elektronisten korttien liittimet: tarkista, että liittimet on kiinnitetty hyvin pidikkeillä.
Tarkista kahvin äänenvoimakkuuden valintapainikkeen oikea indeksointi (1/2 kierroksen mahdollinen virhe).
Tarkista jauhetun kahvin kakun paksuus aina, kun elektroniikalle tai jauhimelle on tehty töitä.
Höyrysuutin
Ole varovainen O-renkaan vaihdon yhteydessä, koska tämä on herkkä toimenpide.
Runko
On olemassa riski, että kytkimet voivat tarttua kakkualustan koteloon rungon sisällä: paina runkoa tiukasti alas, kun asetat sen takaisin.
HUOLTO JAUHETUN KAHVIN TUKKEUTUMISEN JÄLKEEN
Irrota puhdistusaukko ja vetolaatikko.
Raaputa ja ime jauhettu kahvi lämpölohkon säiliön sisällä ja ympärillä pölynimurilla, jossa on pieni päätykappale (joustava letku, jonka ulkohalkaisija on ~10).
Suorita puhdistusjakso:
Jos poistomäntä toimii kunnolla säiliössä Î OK
Jos se tarttuu kiinni, aktivoi manuaalisesti pohjan läpi asetetulla tangolla:
Tarkista, että vetolaatikon kytkin toimii kunnolla: kaikki jauhettu kahvi vetolaatikon liukukanaavissa voi vaikuttaa ohjaukseen. Jos näin on, irrota tekninen kiinnike liukukanaavien puhdistamiseksi. Uusi puhdistusjakso.
Selvitä tukkeutumisen syy (katso vianmääritystaulukko):
- jauhin ei ole vaatimusten mukainen (jauhetun kahvin määrä)
- elektroniikan asetus ei ole jauhimen mukainen
- poistomäntä on juuttunut korkeaan asentoon
- kakkualusta on vaihdettu osittain täynnä
PUHDISTUS- JA KALKINPOISTOSYKLIT
- Puhdistusvalo syttyy 350 kahvin (tai espresson) jälkeen.
- Kalkinpoistovalo syttyy seuraavan jälkeen:
- 12 000 sykliä veden kovuusasetuksella 0
- 10 000 sykliä veden kovuusasetuksella 1
- 8 000 sykliä veden kovuusasetuksella 2
- 6 000 sykliä veden kovuusasetuksella 3
- 3 000 sykliä veden kovuusasetuksella 4
kanssa: - 1 kahvi (tai espresso) = 1 sykli
- 1 "höyry"-toiminto = 25 sykliä (V16 picto -virtakortti ja V6.8–7.0 Visu -näyttö) = 40 sykliä (V17 picto -virtakortti ja V7.2 Visu -näyttö)
- 1 "kuuma vesi" -toiminto = 10 sykliä
Syklien määrä kaksinkertaistuu, kun suodatinta käytetään (ohjelmointi näyttöversiossa).
VALMIiksi LISTATUT VIAT
Jos laite on lukittu vikatilanteen vuoksi, tunnista vika näytöllä näkyvän numeron perusteella:
Piktografinen mallin näyttötila:
- numerot 1–9: kiinteä näyttö
- numero > 9: viivan näyttö ja peräkkäin kaikki numerot.
![]()
| Picto no. | Graph no. | Function | Nature | Servicing |
| 1 | 1 | PosWaterDistrib | Vedenjakelukomennon enimmäisaika on saavutettu ilman, että hammas on havaittu | Tarkista jakelijan kytkimien toiminta Tarkista jakelijan pyöriminen (LV-syötön putoamisriski, jos jakelijan moottorin virta on liian suuri). Tarkista moottorin väärä asetus tai sijainti jakelijan kotelossa |
| 2 | 2 | GroundCoffeeDistrib Jauhetun kahvin enimmäisaika | jakelijalle on saavutettu ilman, että jauhetun kahvin annostelukytkintä on havaittu | Koskee jauhetun kahvin versiota |
| 3 | 3 | Cycle start conditions (Kierron aloitusolosuhteet) | Jakelija on alkuperäisessä asennossa, mutta toimilaite ei ole yläasennossa + Toimilaite on ala-asennossa ja toimilaitteen kytkin on edelleen kiinni |
|
| 4 | 4 | Pump in actuator down phase (Pumppu toimilaitteen alavaiheessa) | Pumpun käynnistyksen ensimmäisten sekuntien aikana tilavuus on hyvin pieni | Pumppu ei ole pohjustettu (itsepohjustusjakson alku, vikaa 4 ei näytetä, mutta se on tallennettu vikojen muistiin A-S-tilan rivillä 6) Jakelijan vika Toimilaite jumissa yläasennossaei huomioitu 5.10.05 asti |
| 5 | 5 | Pump priming (Pumpun pohjustus) | Pumpun käynnistyksen ensimmäisten sekuntien aikana tilavuus on nolla | Virtausmittarin vika (johdot väärin, liitin siirtynyt, ...) Vesipisara virtausmittarin liittimessä Pumpun vika Veden virtaus estetty: letku puristuksissa, siivilä puuttuu (säiliön venttiili ei toimi), säiliö huonosti liitetty |
| 6 | 6 | Pump in actuator down phase (Pumppu toimilaitteen alavaiheessa) | Virtaus ei ole pudonnut (> 50 ml/min) sen jälkeen, kun toimilaite on täytetty maksimiin (80 ml); vettä vuotaa ja toimilaite ei täyty | Etsi vuotolähde: letkut, toimilaite, pohjustusventtiili? Virtausmittarin letkut vaihdettu Jakelijan ongelma (vuoto tyhjennyksessä..) Viallinen liitäntä 2 picto-levyn välillä |
| 7 | 7 | Pump in actuator down phase (Pumppu toimilaitteen alavaiheessa) | Virtausmittarin signaali on pudonnut (<50 ml/min), mutta toimilaitteen tilavuus on riittämätön (<25 ml); piirissä on tukos | Jauhettu kahvi tukossa: Tamppaava pää jumissa Poistin tukossa Säiliö huonosti liitetty Letkut puristuksissa (pumpun imu) Vika pumpun kytkimessä (komponentti tai ohjaus kakkualustan kautta) Pumpun pohjustusvika (suodattimen läsnä ollessa? kahvinkeitin varastoitu pitkään ilman säiliötä tai säiliö tyhjänä?) Vesitason levy tai nippu viallinen |
| 8 | 8 | Hot water and Coffee Pump (Kuumavesi- ja kahvipumppu) | Kun pumppua on ohjattu tietyn ajan kahvin tai veden virtauksen aikana, piirin katsotaan olevan tukossa, koska vettä virtaa tuskin ollenkaan | Kahvisuodattimet tukossa Kermainen tiiviste tukossa Termoblokki tukossa |
| 9 | 9 | Time_Setting (Ajan_asetus) | NTC-vika on havaittu; lämpötila liian alhainen tai liian korkea | NTC-vika (komponentti, liitos, liitin, johdot...) Kahvin vuoto NTC:lle (vastuksen arvo) |
| 10 | 0A (10) | Time_Setting (Ajan_asetus) | Lämmitysvastuksen vika havaittu, lämmitys aloitettiin, mutta lämpötila ei ole muuttunut | Termoblokin vastuksen vika (Vialliset johdotusliitännät) NTC irronnut NTC haljennut |
| | 0B (11) | Spi_TransLCD | Viestin lähetyksen aikana viestiä ei lähetetty, koska kellopulssia ei ollut TimeOutin lopussa: viallinen liitäntä 2 levyn välillä | Etsi huono liitäntä |
| 0C (12) | | Viallinen tiedonsiirto 2 levyn välillä | Irrota ja kytke kahvinkeitin uudelleen | |
| Jakelija tukossa, ei pyöri | Selvitä syy | |||
| 0D (13) | Viallinen liitäntä 2 levyn välillä | Etsi huono liitäntä | ||
| 0E (14) | Viallinen virtalevy Viallinen liitäntä 2 levyn välillä | Vaihda virtalevy Etsi huono liitäntä | ||
| 10 (15) | Viallinen virtalevy Sähkömagneettinen häiriöongelma (ylijännite...) | Vaihda virtalevy Irrota ja kytke uudelleen | ||
| FF |
VIANETSINTÄDIAGNOOSI JA KORJAAVAT TOIMENPITEET
Vuotojen diagnosointia voidaan helpottaa käyttämällä leikkauksia, jotka voivat olla hyödyllisiä säiliön ja kakkualustan tukemisessa.
| DIAGNOSIS | CAUSE | SERVICING | PARTS TO BE CHANGED |
Ei lämpene | Sulake palanut | Tunnista syy, joka johti sulakkeen palamiseen
|
|
| NTC viallinen tai huono liitos | Vastuksen arvo tarkka 25 °C:ssa: 100 Kohm +/-5 % Huom.: 4–5 Kohmin vaihtelu 1 °C:n poikkeamalle 25 °C:sta | Termoblokki NTC:llä | |
| Viallinen elektroniikka | Elektroninen piiri | ||
| Vastuksen katkaisu | Termoblokki | ||
| Huono liitäntä | |||
Katkeaa | Eristysvika sulakkeen suojuksessa | Sulakeklusterit | |
| Kahvia on valunut vastuksen liittimiin tai NTC:hen | Tunnista syy, joka johti kahvin vuotamiseen | Liitäntä-/säiliötiiviste | |
Ei virtaa kahvin ulostulossa | Termoblokki tai vesipiiri kalkkeutunut | Poista kalkki | Vaihda kalkkeutunut osa, jos kalkinpoisto on tehotonta |
| Termoblokin kahvipiiri tukkeutunut kahvista | Suorita 2–5 huuhtelujaksoa | ||
| Elektroninen, jakelijan tai virtausmittarin vika | Elektroninen levy, jakelija tai virtausmittari | ||
| Kahvisuodattimet (korkea tai matala) tukossa | Puhdista | ||
| Kermainen tiiviste tukossa tai viallinen | Puhdista | Kermainen tiiviste | |
| Silikoniputki taipunut | Suorista putki | ||
| Tyhjennysmännän jousi asennettu huonosti (mäntä tukossa) | Asenna oikein | ||
Vettä valuu tippa-astiaan kahvitoiminnon aikana | Pieni venttiili tyhjennysmännässä ei ole tiivis (tiiviste puuttuu, tukkeutunut jauhetusta kahvista) tai on irrotettu | Täydellinen tyhjennysmäntä | |
| Varoventtiili kalibroitu huonosti | Varoventtiili | ||
Kakku murenee, huono muoto, osittain kuiva | Kermainen tiiviste päästää läpi liikaa nestettä tai ei tarpeeksi | Kermainen tiiviste | |
| Poistomäntä ei palaa tarpeeksi ylös |
| ||
Höyrystyy kahvitoiminnon aikana | Lämpötila-asetus liian korkea | Alenna lämpötila-asetusta | |
| Kahvinkeitintä käytetään korkealla | |||
| NTC ei ole yhteensopiva tai huono liitos | Vaihda termoblokki | ||
| Suuri määrä kahvia (220 cc) valmistettu jauhamalla, mikä nostaa painetta | Kahvia tai myllyä on muutettava karkeaksi jauhamiseksi | ||
| Mikä tahansa ongelma, joka johtaa veden virtauksen vähenemiseen | |||
| Termoblokki tai vesipiiri kalkkeutunut | Poista kalkki | Vaihda kalkkeutunut osa, jos kalkinpoisto on tehotonta | |
| Pumpun virtaus-/painespesifikaatiot eivät ole yhteensopivia | Pumppu | ||
| Kahvisuodattimet tukossa | Puhdista | ||
| Silikoniputki taipunut | Suorista putki | ||
| Tamppaavan pään kermainen tiiviste tukossa tai epämuodostunut | Puhdista | Kermainen tiiviste | |
Kahvin määrä kupissa ei ole yhteensopiva | Virtausmittari viallinen | Virtausmittari | |
| Viallinen elektroniikka | Elektroninen piiri | ||
| Termoblokki tai vesipiiri kalkkeutunut? | Poista kalkki | Vaihda kalkkeutunut osa, jos kalkinpoisto on tehotonta | |
| Muutama vesipisara tippuu höyrysuuttimesta kahvitoiminnon alussa | Tämä on tunnettu ja hyväksytty ilmiö | ||
| Vesi virtaa jatkuvasti höyrysuuttimen kautta kahvitoiminnon aikana | Jatkuva virtaus:
| Tarkista virtausmittarin liitännät | Virtausmittari Elektroninen levy:
|
| Asenna uusi vesisuodatin säiliöön (itsepohjustusvaihe) | |||
| "Service" (Huolto) -näppäin jumissa | Vaihda etulevy | ||
| Kiehuminen säiliössä kahvitoiminnon lopussa | Huono tyhjennys:
| Tyhjennysmäntä Kermainen tiiviste Aseta virtalevy, jonka tyhjennysaika on pidennetty 8 sekunnista 10 sekuntiin (> V21 picto ja > V14 graafinen) | |
| Jauhettu kahvi tukkeutunut kammioon | Mylly ei ole yhteensopiva Liikaa jauhettua kahvia: kakut > 17 mm Liian vähän jauhettua kahvia < 6 mm | Mittaa kakun paksuus: 12–15 mm (11–13 mm, jos mylly on uusi) | Mylly |
| Huono elektroniikan jauhatusajan asetus myllyn spesifikaatioiden suhteen | Säädä elektroniikkaa | ||
| Poistomäntä jumissa yläasennossa | Tunnista tarttumisen syy:
|
| |
| Poistomäntä ei palaa tarpeeksi ylös |
| Vaihda poistotanko | |
| Kakut sijoitettu pylväisiin kakkualustalle | Asenna muokattu kakkualusta, jossa on sisällä kylkiluut | ||
| Toimilaitteen kytkin oikosulussa + 2 kupin jakso (jauhaminen ilman tamppaavaa päätä yläasennossa) | Vaihda kytkin | ||
| Jauhettu kahvi tukossa tamppaavan pään ja myllyn suuttimen välissä Huono termoblokin tyhjennys | Aseta virtalevy, jonka tyhjennysaika on pidennetty 8 sekunnista 10 sekuntiin (> V21 picto ja > V14 graafinen) | ||
| Vuoto tamppaavan pään tiivisteen tasolla | Tarkista, ettei tamppaava pää tartu myllyn suuttimeen, kun se tulee takaisin ylös | Vaihda tiiviste Vaihda myllyn suutin | |
| Kahvinporojen kerääjä vaihdettu osittain täynnä | |||
| Suuttimen ylivuoto kahvin ulostulossa | Lämpötila liian korkea | Katso "höyrysty" -ongelma | |
| Kahvia valmistettu höyryesilämmityksen jälkeen ilman, että höyryä todella tuotetaan | |||
| Kermainen tiiviste viallinen | Kermainen tiiviste | ||
| Kahvin vuoto termoblokin alla | "Barista"-tiiviste viallinen tai irronnut | Asenna tiiviste uudelleen Puhdista ylimääräinen rasva säiliöstä ja poistomännän alta Poista tiivisteen löysyys | "Barista"-tiiviste |
| Kahvissa ei ole tarpeeksi kermaa | Viallinen "kermainen" tiiviste Höyrysuuttimen sovitin ennen 15.10.2005 (halkaisija 1,3) | "Kermainen" tiiviste Höyrysuuttimen sovitin (halkaisija 1,15) | |
| Viallinen vetokytkimen ohjaus | Myllyn asennusvälike puuttuu asennusruuvi menee läpi ruuviholkin ja estää vetokytkimen | Vaihda välike | |
| Säiliön minimitasoa ei havaittu | Elektroninen tunnistuspiiri sijoitettu liian alas | Asenna piiri uudelleen vetämällä ja kiristämällä johtoja hieman | Vaihda säiliön vastaanotin (muokattu marraskuun 2005 puolivälissä) |
| Päivämäärää ei voi asettaa irrottamisen tai virran katkaisun jälkeen Näyttö palaa alkuperäiseen päivämäärään, kun suodatin on asennettu | Vika etulevyn visu-elektronisessa levyssä | Vahvista päivämäärä, jolloin suodatin asennettiin ensimmäisen kerran. Seuraus: suodattimen vaihtamisesta ei enää tule varoitusviestiä käytä suodattimen päällä olevaa indeksiä muistaaksesi päivämäärän, jolloin suodatinta käytettiin ensimmäisen kerran | Jos asiakas on vaativa, vaihda visu-levy. Visu-levyt, joita vika koskee: versiot V6.8, V6.9, V7.0 ja V7.2 |
| Sininen valo 0/1 vilkkuu nopeasti | Jännitteen lasku liiallisen kulutuksen vuoksi | Tarkista jakelijan moottorin kulutus (jakelijan vastamomentti liian suuri) | Elektronisen virtalevyn vaurioitumisriski |
MYYNNIN JÄLKEINEN (A-S) TILAN KÄYTTÖ
1. tason A-S-tila
Tämä tila mahdollistaa pääsyn tietoihin eri kahvinkeittimen toimintojen käyttöasteesta.
Piktografinen malli
Pääsy A-S 1 -tilaan seuraavien näppäinten yhdistelmällä: Service (Huolto) + Strong Coffee key (Vahva kahvi -näppäin) + Mains Connection (Verkkoliitäntä).
- Strong Coffee key (Vahva kahvi -näppäin) mahdollistaa toimintojen vierittämisen ja Coffee key (Kahvi -näppäin) palauttamisen. Ei merkinantoa.
- Pääsy eri toimintojen laskurien arvoihin Steam key (Höyry -näppäimen) kautta ja paluu saman Steam key (Höyry -näppäimen) kautta. Merkinanto Calc-valon kautta.
| d | Toiminto (piktografinen malli) | Yksikkö |
| 1 | "Coffee" ("Kahvi") -syklin numero | yksikkö |
| 2 | "Steam" ("Höyry") -toiminnon numero | yksikkö |
| 3 | Puhdistusten lukumäärä | yksikkö |
| 4 | Kalkinpoistojen lukumäärä | yksikkö |
| 5 | Puhdistus- & kalkinpoistovaroituksen ohitukset: Puhdistuksen tai kalkinpoiston valon syttymisen jälkeen suoritettujen syklien (kahvi tai höyry) kokonaismäärä. Ei nollausta | yksikkö |
| 6 | Viimeisimmän vian kirjoitusindeksi (0,1,2,3): Näytetyn indeksin mukaan katso vastaava vika riviltä 7, 8, 9 tai 10 Katso toiseksi viimeisin vika edellisestä indeksistä (1, jos indeksi 2 näytetään, 3, jos indeksi 0) | koodi |
| 7 | Indeksi 0 vika | koodi |
| 8 | Indeksi 1 vika | koodi |
| 9 | Indeksi 2 vika | koodi |
| 10 | Indeksi 3 vika | koodi |
| 11 | Kahvin kokonaismäärä (ilman toimilaitteen määrää ja esiliotusta) | ml |
| 12 | Käynnistyskertojen lukumäärä | yksikkö |
| 13 | Käyttöaika: ON/OFF (PÄÄLLÄ/POIS) -valo päällä | min |
| 14 | Huuhtelujen lukumäärä | yksikkö |
| 15 | Automaattinen virrankatkaisun kesto (1,2,3,4,5 tuntia) | tunti |
| 16 | Veden kovuus (kalkinpoiston tiheys), (taso 0,1,2,3,4) | arvo |
| 17 | Kahvin lämpötila (taso 1,2,3) | arvo |
| 18 | Kakut lokerossa -lukumäärä | yksikkö |
| 19 | Kahvisyklien lukumäärä viimeisimmän puhdistuksen jälkeen | sykliä |
| 20 | Syklien lukumäärä viimeisimmän kalkinpoiston jälkeen (kahvi, höyry, veden painotukset) | sykliä |
| 21 | Lokeron tyhjennysten lukumäärä ennen vetolaatikon puhdistusta | sykliä |
| 22 | Perusajan lisäksi lisätty jauhatusaika | 0, 2, 4, 6 tai 8 |
| 23 | Lippu, joka osoittaa, onko kahvin ruiskutus mahdollista vai ei (toimilaite alhaalla vai ei): 1=vika (toimilaite alhaisessa asennossa) | 0/1 |
| 24 | Lippu, joka osoittaa kahvin, höyryn tukkeutumisen: asetettu, jos kone katkaistaan puhdistuksen tai kalkinpoiston aikana. 1=vika | 0/1 |
| 25 | Ohjelmistoversio | koodi |
| 26 | Valmistuspäivämäärä | pp-kk-vv |
Poistu A-S-tilasta 0/1-näppäimen kautta.
Graafinen malli
"Product Information" ("Tuotetiedot") -kohdasta (Prog + "Product Information" ("Tuotetiedot") -valinta + Prog) pääsy A-S 1 -tilaan yhdistelmällä Prog + Water keys (Vesi -näppäimet).
| d | Toiminto (graafinen malli) | Yksikkö |
| 1 | Kahvin kokonaismäärä | Nro |
| 2 | Espresson lukumäärä | Nro |
| 3 | Vahvan espresson lukumäärä | Nro |
| 4 | Kahvin lukumäärä | Nro |
| 5 | Vahvan kahvin lukumäärä | Nro |
| 6 | Tupla espresson lukumäärä | Nro |
| 7 | Vahvan tupla espresson lukumäärä | Nro |
| 8 | Tupla kahvin lukumäärä | Nro |
| 9 | Tupla vahvan kahvin lukumäärä | Nro |
| 10 | Kuumavesitoiminnon lukumäärä | Nro |
| 11 | Höyrytoiminnon lukumäärä | Nro |
| 12 | Huuhtelutoiminnon lukumäärä | Nro |
| 13 | Valmistuspäivämäärä | --/--/-- |
| 14 | Ensimmäinen käyttöpäivämäärä | --/--/-- |
| 15 | Graafinen ohjelmistoversio | Viite |
| 16 | Virtaohjelmistoversio | Viite |
| 17 | Malli: (mylly) | Malli |
| 18 | Kahvitoiminnon vesimäärä | ml |
| 19 | Höyrytoiminnon vesimäärä | ml |
| 20 | Käynnistyskertojen lukumäärä | Lkm |
| 21 | Käyttöaika | min |
| 22 | Lämpötilataso | Numero |
| 23 | Veden kovuustaso | Numero |
| 24 | Automaattinen virrankatkaisun kesto | Nro. Tuntia |
| 25 | Tuntimuoto | 24 Tuntia |
| 26 | Tunti | --/-- |
| 27 | Päivämäärä | --/--/-- |
| 28 | Kieli | Ranska |
| 29 | Suodatin paikalla | Puuttuu |
| 30 | Automaattinen käynnistys | Ei vahvistettu |
| 31 | Mittayksikkö | |
| 32 | LCD-kontrasti | Nro |
| 33 | Kakun lukumäärä | Nro |
| 34 | Kahvien lukumäärä viimeisimmän puhdistuksen jälkeen | Nro |
| 35 | Viimeisin havaittu virhe. Vika 0A=10, 0B=11, 0C=12, 0D=13, 0E=14, 0F=15 | Nro |
Muistutus tuotetieto-osassa saatavilla olevista tiedoista (katso ohjekirja)
2. tason A-S-tila
Tämä 2. tason myynnin jälkeinen tila mahdollistaa virtaosien ohjauksen ja testauksen.
Piktografinen malli (ei saatavilla)
Graafinen malli
Pääsy A-S 2 -tilaan OK key (OK-näppäin) + kahvinpurujen kerääjä poistettu + verkkoliitäntä. Pääsy Controls (Ohjaukset) ja Actions (Toiminnot) -kohtiin valikoiden ja alavalikoiden kautta näytössä. Poistu alavalikoista 0/1-näppäimen kautta.
HUOLLON JÄLKEINEN VAATIMUSTENMUKAISUUSTESTI
- Vetolaatikon, kakkulokeron ja säiliön läsnäolon tunnistavien kytkimien oikean toiminnan tarkistaminen
- Oikea kahvitoiminto kakun paksuuden mittauksella (uudella myllyllä 11 ja 13 mm välillä 60 ml:n vahvassa espresso-toiminnossa)
- Oikea höyrytoiminto
- Oikea kuumavesitoiminto
- Kahvinkeittimen puhdistus toimitusta varten
GRAAFISEN NÄYTÖN TESTI
Mahdollistaa kaikkien segmenttien läsnäolon tarkistamisen näytössä.
Paina Prog + water (vesi) + verkkoliitäntä ja noudata huolellisesti toimintojen järjestystä:
- 0/1 key (näppäin): luku 1 näytetään
- Prog key (näppäin): luku 2 näytetään
- Steam key (Höyry -näppäin): luku 3 näytetään
- Water key (Vesi -näppäin): luku 4 näytetään
Kierrä valintapainiketta yhteen suuntaan tummentaaksesi näyttöä
Kierrä valintapainiketta toiseen suuntaan poistaaksesi näytön
Paina OK: sininen valo syttyy
Lataa käyttöohje
Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.
Lataa Krups Espresseria Automatic XP7200, XP7220, XP7240 Huolto-opas
