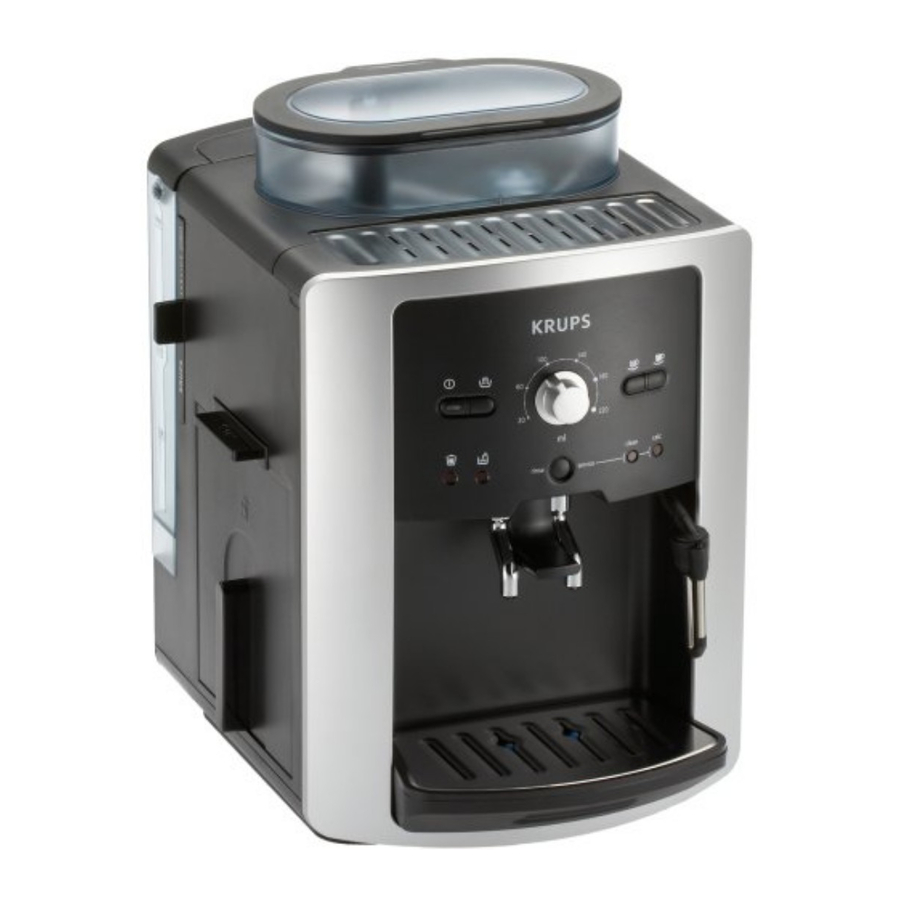

Mwongozo wa Huduma ya Krups Espresseria Automatic XP7200, XP7220, XP7240

VIPENGELE

Kifaa kimeundwa na:

• Tanki 1 la maji linaloweza kuondolewa la 1.3-L
• Kipimo cha mtiririko 1 ili kupima kiasi cha maji
• Pampu 1 ya baa 15 + vali ya kupunguza shinikizo ya baa 16
• Kisambazaji 1 cha maji kinachoendeshwa na injini
• Mfumo 1 wa thermoblock wa 1300-W na:
  • Saketi 1 ya maji ya kahawa na saketi 1 ya mvuke
  • Chumba 1 cha mtiririko kilichounganishwa
  • 1 NTC ya udhibiti wa halijoto ya kielektroniki na fuse mbili za joto za 216°C
  • Mfumo 1 wa kutoa kahawa iliyosagwa kwa njia ya kondoo mume na kikwaruzo
• Bastola 1 ya maji ya kufunga kichwa cha mtiririko
• Kisaga 1
• Bodi 2 za kielektroniki za:
  • udhibiti wa halijoto ya thermoblock
  • kupima kiasi cha mtiririko wa maji kwa kuhesabu mapigo ya kipimo cha mtiririko.
  • Uendeshaji wa mzunguko wa kikombe 1, kikombe 2, maji ya moto (mfumo wa picha), mvuke, kusafisha na kuondoa magamba
  • Onyesho la utendaji wa sasa kupitia taa ya kiashiria (mifumo ya picha)

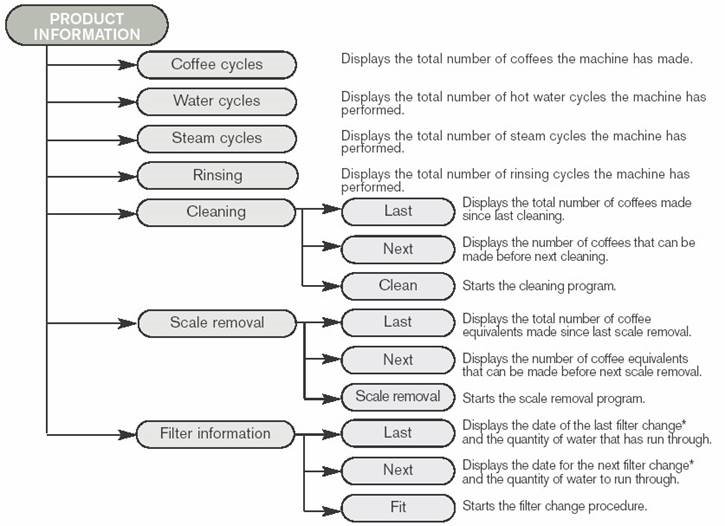

  • Taarifa baada ya huduma (idadi ya mizunguko kwa kila utendaji, msimbo wa hitilafu....)

Udhibiti wa halijoto ya kielektroniki ya NTC:
Kahawa: 108°C (nafasi ya 1), 111°C (nafasi ya 2), 113.5°C (nafasi ya 3)
Mvuke: 140°C katika kuongeza joto, 132°C katika utengenezaji wa mvuke
Kuzima kwa usalama: 190°C
Mzunguko wa kikombe 1:
Angalia maelezo ya mzunguko na mchoro wa maji.
Mzunguko wa kikombe 2:
Mizunguko 2 ya mfuatano wa nusu-vikombe 2.
Mzunguko wa kusafisha: hutumika tu kwa saketi ya kahawa.
Mfuatano wa mizunguko ya kusukuma 50ml ya maji / mapumziko ya dakika 2. Mzunguko wa kuondoa magamba: hutumika kwa saketi ya kahawa na mvuke.
Mfuatano wa mizunguko ya kusukuma 50ml ya maji / mapumziko ya dakika 1.
Utendaji wa kujiandaa kiotomatiki:
Kujiandaa ni kiotomatiki ikiwa hakuna mtiririko wakati wa awamu ya chini ya kiendeshaji Æ kusukuma kupitia pua ya mvuke.

Halijoto ya kahawa (50cc):

• Kahawa ya kwanza: 75°C
• Kahawa zinazofuata: 77°C

Marekebisho ya halijoto ya kahawa: +/- 2°C katika nafasi ya 1 au 3
Mvuke (125cc ya maji kwa 15°C, dakika 1): 77 +/- 5°C
Maji ya moto (125cc): 85 +/- 5°C

	Sehemu za kuvunjwa
	Jopo linaloelekea	Jalada	Mwili	Mlima wa kiufundi	Mlima unaoelekea	Inayoelekea
Kisaga	●	●	●
Kichwa cha kukandamiza	●	●
Bodi ya udhibiti	●	● ikiwa ni lazima ubadilishe bodi				●
Bodi ya nguvu	●	●	●
Pampu	●	●	●
Kipimo cha mtiririko	●	●	●
Thermoblock / kiendeshaji	●	●	●	●
Fuse	●	●	●		●
Kisambazaji	●	●	●	●	(●)
Pua ya mvuke	●					●
Pua ya kahawa	●	●

Mwili: (hutoa ufikiaji wa kuona kwa sehemu nyingi ndani ya kitengeneza kahawa)
Ondoa jopo linaloelekea (inua na uondoe ndoano 6).
Ondoa chombo cha maharagwe ya kahawa.
Ondoa jalada (skurubu 2 chini ya kifuniko cha kupumzikia kikombe + skurubu 1 chini ya chombo cha maharagwe ya kahawa + klipu 2 nyuma zinazoondolewa kwa kuvuta ubavu wa jalada la nyuma.
(Usiondoe kifuniko cha kupumzikia kikombe au mdomo wa kibao cha kusafisha)
Ondoa skurubu 2 za chini kwenye sehemu inayoelekea + skurubu 2 za nyuma kwenye msingi.
Telezesha mwili kuelekea nyuma: hii inaweza tu kufanywa wakati skurubu 2 za nyuma zimeondolewa kabisa; sukuma jalada linalolinda saketi ya kielektroniki nyuma wima.

Kisaga
Hakuna maagizo maalum: angalia kuunganisha tena.
Pete imewekwa mahali pake kwenye kichaka cha kisaga na klipu 4.

Hosi za shinikizo la juu:
Ondoa klipu kwa kutumia bisibisi ndogo yenye ncha bapa (bila kuiondoa kwenye hose).
Tenganisha hose na uipinde ili kuzuia suka kuteleza kwenye mirija ya silikoni (usivute moja kwa moja):

Pampu + Vali ya kupunguza shinikizo
Hakuna maagizo maalum (ya kuthibitishwa na vifyonza vipya).

Kichwa cha kukandamiza
Inaweza kuvunjwa bila kuondoa mlima wa kiufundi: kuwa mwangalifu usisawazishe mlima wa kichwa cha kukandamiza wakati wa kufungua.
ufikiaji wa gridi ya sehemu ya kahawa, muhuri wa creamy na muhuri wa kichwa cha kukandamiza.

Bamba la udhibiti wa swichi kwenye kiendeshaji
Ondoa klipu 2 (ufikiaji kutoka juu). Bonyeza kiendeshaji kwa kubonyeza nati ya juu (kwa kutumia spana ya soketi au sawa).
Vunja bamba la udhibiti wa swichi.

Kipimo cha mtiririko
Hakuna maagizo maalum.

Bodi ya kielektroniki ya nguvu
Mlima wa saketi ya kielektroniki unadumishwa kwenye sanda kwa njia ya klipu 2 kwenye sehemu ya chini.

Bodi ya kielektroniki ya udhibiti
Tumia mkanda wa kuzuia umeme tuli
Ondoa sehemu inayoelekea (skurubu 2 + klipu 4 zinazopatikana kupitia mashimo ya upande).
Kwenye mfumo wa picha, inawezekana kuchukua nafasi ya kifaa cha kuonyesha (kuwa mwangalifu hasa wakati wa kukata kifurushi kwenye bodi ya kielektroniki).

Fuse
Ili kufikia, ondoa jopo linaloelekea (skurubu 2 kwenye sehemu ya chini + skurubu 2 kwenye mlima wa kiufundi).
Inua mlima wa kiufundi ili kukata vichaka 2 kwenye jopo linaloelekea.
Amua kwa nini fuse zililipuka kabla ya kubadilisha.
Angalia kuwa hakuna athari za kulipuka kwenye msingi na kichwa cha kukandamiza.

Pua ya kahawa
Ondoa klipu ya bomba la kahawa.
Ondoa klipu ya pua kwa njia ya rula au bisibisi iliyowekwa kati ya klipu na mlima unaoelekea:

Mlima wa kiufundi: (hutoa ufikiaji wa kusambaza na mkusanyiko mdogo wa thermoblock/kiendeshaji)
Ondoa klipu na uondoe bomba la kuingiza kahawa na ukate hose kwenye kichwa cha kukandamiza.
Ondoa dirisha.
Ondoa skurubu za kupachika kutoka kwa mlima wa kiufundi.
Tenganisha viunganishi na nyaya za saketi ya kielektroniki na utoe nyaya kutoka kwenye grommets.
Ondoa mlima wa kiufundi na kisaga mahali pake (nyaya zilizounganishwa na swichi za kiendeshaji hupita kupitia ufunguzi wa sanda).

Thermoblock / NTC / mkusanyiko mdogo wa lugs zilizouzwa
Hakuna utaratibu wa kuvunja mkusanyiko mdogo huu.
Sehemu pekee ambazo zinaweza kubadilishwa ni:

Ondoa skurubu 3 za kupachika za mkusanyiko mdogo wa thermoblock/kiendeshaji kwenye msingi.
Tenganisha hose ya kahawa ya kusambaza/thermoblock kutoka kwa kisambazaji
Tenganisha hose ya mvuke ya thermoblock/kusambaza kutoka kwa mfumo wa thermoblock (ikiwa ni lazima ondoa bomba kutoka kwa kisambazaji baada ya kukata hose ya bomba la kahawa kutoka kwa kisambazaji).
Tenganisha hose ya pua ya mvuke.

Mfumo wa thermoblock na Kiolesura cha kikwaruzo cha kutoa
Ondoa kikwaruzo cha kutoa (hii inaweza kuwa ngumu kidogo kwani bisibisi haiko sawa na skurubu).

Kisambazaji
Ondoa skurubu 2 za kupachika za kisambazaji kwenye msingi (indentation ya kichwa cha Phillips). Tenganisha hose ya mvuke ya kusambaza/thermoblock kutoka kwa thermoblock (ondoa bomba kutoka kwa kisambazaji, ikiwa ni lazima baada ya kukata hose ya bomba la kahawa kutoka kwa kisambazaji). Ondoa skurubu 3 za kupachika za mkusanyiko mdogo wa thermoblock/kiendeshaji kwenye msingi na uinamishe kitengo ili uweze kufikia hosi zilizounganishwa na kisambazaji.
Ufikiaji wa kisambazaji unaweza kuwezeshwa kwa kuondoa jopo linaloelekea (skurubu 2 + klipu 4) na mlima unaoelekea (skurubu 2 kwenye sehemu ya chini).

Muhuri wa fimbo ya kutoa "Barista"
Ondoa kichwa cha kukandamiza
Fungua thermoblock/kiendeshaji kutoka chini ya kitengeneza kahawa na uinue juu
Inua ejector na uondoe kichwa cha plunger.
Ondoa muhuri wa "Barista".

Pua ya mvuke
Ondoa jopo na sehemu inayoelekea (skurubu 2 + klipu 4).
Pua imewekwa kwenye mlima unaoelekea na klipu 3 (hazipatikani kutoka mbele) na huondolewa kwa kuvuta pua.

Lead
Hakuna maagizo maalum.

Tangi inayoweza kuondolewa
Gasket ya vali ni ngumu kuchukua nafasi.

Kuunganisha tena hufanyika kwa mpangilio wa kinyume na ule wa kutenganisha.

Mabomba (Hoses)
Inawezekana kutumia tena bomba (hose) baada ya kutenganisha mradi tu tahadhari za kutenganisha ziliheshimiwa: bomba (hose) lolote lililoharibika au lenye suka iliyochakaa lazima libadilishwe.
Tumia vifungo vya Norma Cobra 7.5.
Funga vifungo kwa koleo za kushika na uhakikishe kuwa vimewekwa vizuri:

Kisaga (Grinder)
Kuweka alama na kupachika pete ya kisaga (grinder) kwenye kitengeneza kahawa kunapaswa kufanywa na:

1. seti ya kisaga (grinder) iliyo na alama nyekundu ya bushing ikielekea mpira wa kuweka alama
2. pini ya kuendesha iliyo kwenye kituo kwenye nafasi ya "kusaga laini"

Hakikisha kuwa waya zinapita kwenye grommets.
Kumbuka: hakikisha kuwa vipande vya shaba vimewekwa kwenye mashimo ya skrubu ya kisaga (grinder).
Angalia unene wa keki ya kahawa iliyosagwa baada ya kazi yoyote iliyofanywa kwenye kisaga (grinder) au vifaa vya elektroniki.
Inawezekana kurekebisha muda wa kusaga kielektroniki ili kupata unene maalum wa keki: 11 hadi 13 mm kwa espresso kali ya 60-ml.

Mfano wa picha

• Angalia muda wa kusaga uliopangwa kwenye kitengeneza kahawa:
  ona mpangilio wa kisaga (grinder) 0, 2, 4, 6 au 8 kwenye onyesho dogo kwenye mstari wa 22 wa hali ya Uuzaji Baada ya Mauzo (A-S) ya kiwango cha 1.

KISAGA 1 (GRINDER 1) (ilitumika hadi 13/02/2006)

• Upatikanaji wa hali ya kuweka V16 (utaratibu wa kujijaribu mwishoni mwa laini ya kusanyiko)
  • Kikiwa na trei ya keki, droo na tanki vimeondolewa
  • Bonyeza kitufe cha "steam" (mvuke) + unganisho la umeme
  • taa ya "trei ya keki" inakuja + taa ya "maji" inawaka
• Badilisha trei ya keki, droo na tanki
• Weka kiteuzi cha ujazo kwenye nafasi ya chini kabisa
• Weka chombo chini ya pua ya kahawa
• Bonyeza kitufe cha kahawa ya kawaida mwanzo wa mzunguko wa kahawa ya kawaida
• Taa ya bluu ya On/Off inakuja
• Ukiwa na kitufe kinachozunguka, chagua taa inayolingana na ile iliyoonyeshwa kwenye jedwali hapa chini.
• Bonyeza kitufe cha "service" (huduma) ili kuthibitisha (pigo 3 za relay)
• Tenganisha kitengeneza kahawa.
• Upatikanaji wa hali ya kuweka V17 na matoleo yajayo (utaratibu wa kujijaribu mwishoni mwa laini ya kusanyiko):
  sawa na V16 isipokuwa kwamba operesheni ya kuweka inafanywa kabla ya mzunguko wa kahawa ya kawaida
  • Kikiwa na trei ya keki, droo na tanki vimeondolewa
  • Bonyeza kitufe cha "steam" (mvuke) + unganisho la umeme
• Taa ya bluu ya On/Off inakuja (au taa nyingine ikiwa kiteuzi hakiko kwenye nafasi ya chini kabisa)
• Ukiwa na kitufe kinachozunguka, chagua unene wa keki unaotaka kulingana na jedwali hapa chini.
• Bonyeza kitufe cha "service" (huduma) ili kuthibitisha
• Taa ya "trei ya keki" inakuja + taa ya "maji" inawaka
• Tenganisha kitengeneza kahawa.

Taa inakuja kwenye mfano wa picha	On/Off	Trei ya keki	Tangi	Safisha	Ondoa magadi
Nafasi ya kisaga (grinder) (soma kwenye mstari wa 22 wa hali ya A-S)	0	2	4	6	8
Muda wa kusaga kahawa kali (sekunde) (kisaga 1 (grinder 1) 13/02/2006)	4.1	4.3	4.5	4.7	4.9

KISAGA 2 (GRINDER 2) (ilitumika kutoka 14/02/2006)
Upatikanaji wa hali ya kuweka V28 na matoleo yajayo (utaratibu wa kujijaribu mwishoni mwa laini ya kusanyiko):
utaratibu wa kuweka sawa na V17, lakini na data ya jedwali hapa chini:

Taa inakuja kwenye mfano wa picha	On/Off	Trei ya keki	Tangi	Safisha	Ondoa magadi
Nafasi ya kisaga (grinder) (soma kwenye mstari wa 22 wa hali ya A-S)	0	10	20	30	40
Muda wa kusaga kahawa kali (sekunde) (kisaga 2 (grinder 2), 14/02/2006)	6	7	8	9	10

Mfano wa picha
KISAGA 1 (GRINDER 1) (ilitumika hadi 14/02/2006)
(Bodi za nguvu za V12 hadi V16 na bodi za Visu za V6.8 hadi V8.6)

• Upatikanaji wa hali ya kushauriana / kuweka (utaratibu wa kujijaribu mwishoni mwa laini ya kusanyiko):
  • ƒKikiwa na trei ya keki, droo na tanki vimeondolewa
  • ƒ Bonyeza kitufe cha "prog" (programu) + unganisho la umeme
• Fuata dalili zilizoonyeshwa
• Chagua nafasi ya 1, 2, 3, 4 au 5
• Thibitisha na kitufe cha OK
• Tenganisha kitengeneza kahawa

Onyesho la mfano wa picha	1	2	3	4	5
Muda wa kusaga kahawa kali (sekunde) (kisaga 1 (grinder 1), 14/02/2006)	4.1	4.3	4.5	4.7	4.9

KISAGA 2 (GRINDER 2) (ilitumika kutoka 15/02/2006)
(Bodi ya nguvu ya V8.7, inayooana na kisaga 1 (grinder 1), na bodi ya Visu ya V8.7)

Onyesho la mfano wa picha	1	2	3	4	5
Muda wa kusaga kahawa kali (sekunde) (kisaga 2 (grinder 2), 15/02/2006 )	6	7	8	9	10

Waya (Lead)
Heshimu uelekezaji wa waya wa ardhini.
Waya wa ardhini haupaswi kugusana na sehemu zinazohamia (pembe za chuma cha pua nyuma ya kiendeshaji) au sehemu moto (kipinga na viunganishi vya lug)

Wiring
Grommets zinapaswa kuheshimiwa ili kuzingatia mahitaji ya kukandamiza usumbufu: kwa ujumla, waya ambazo zinahakikisha usambazaji wa nguvu (thermoblock, pampu, kisaga (grinder)) hazielekezwi kwa njia sawa na waya za voltage ya chini / mkondo wa chini.
Waya zimepangwa kwa mpangilio ufuatao:

1. Waya 2 za kijani za kiwango cha maji + waya 3 nyekundu za flowmeter
2. – kiunganishi cha bodi ya udhibiti
3. - waya 2 za bluu za NTC
4. - waya 2 za kijani za swichi ya droo
5. - waya 2 za bluu-nyekundu za motor ya msambazaji + waya 3 nyeusi-njano-nyeupe za swichi ya msambazaji
6. - waya 2 za kisaga (grinder)

Ona picha za wiring kwenye hati iliyoambatanishwa.

Pampu (Pump)
Heshimu mwelekeo wa kifaa cha kufunga cha clamp kwenye plagi ya pampu (hatari kwamba hii inaweza kuingilia makazi ya trei ya keki).

Flowmeter
Heshimu miunganisho:

• bomba la pampu kwenye kifuniko cha flowmeter
• bomba la tanki kwenye casing ya flowmeter.

Mabomba (hoses) hayapaswi kupotoshwa au kuinama.

Bunge dogo la Thermoblock-kiendeshaji
Elekeza kifaa cha kufunga clamp kwenye bomba la kiendeshaji chini (hatari kwamba hii inaweza kuingilia kikwaruzo cha ejection).

Kichwa cha kukandamiza (Tamping head)
Wakati wa kukaza skrubu, kuwa mwangalifu usisogeze mlima wa kichwa cha kukandamiza (tamping head).

Kiolesura cha Thermoblock na kikwaruzo cha ejection

Kuwa mwangalifu wakati wa kubadilisha muhuri ambao haupaswi kuchomoza kwenye chumba cha kahawa.

Msambazaji (Distributor)
Badilisha pini 2 za chombo cha kukimbia vizuri kwenye mashimo 2 ya msingi.
Hakikisha kuwa mabomba (hoses) yote yameunganishwa kwa nguvu, haswa mabomba (hoses) ya kukimbia ambayo hutenganishwa kwa urahisi, na kwamba vifungo vimefungwa vizuri kwenye mabomba (hoses) ya shinikizo la juu. Hakikisha kuwa bomba (hose) la kukimbia halijainama au kukwama.

Muhuri wa fimbo ya ejection "Barista"
Hakikisha kuwa kuunganisha tena kunafanywa kwa njia sahihi (mdomo ukiangalia juu).
Paka mafuta fimbo ya ejection tu, na kwa kiasi kidogo, na grisi ya kiwango cha chakula.

Casing ya kukimbia ya msambazaji (Distributor)
Kuwa mwangalifu kuweka chemchemi katikati vizuri kwenye bushing chini ya mwili wa kukimbia (hatari kwamba inaweza kukwama kwenye notch).

Plunger ya kukimbia lazima iwekwe kwenye mwili wa kukimbia na grisi ya kiwango cha chakula.
Hakikisha kuwa mwili wa kukimbia umefungwa chini kwa nguvu kwenye msambazaji (kaza kinyume na saa).

Bodi za elektroniki
Viunganishi kwenye bodi za elektroniki: hakikisha kuwa viunganishi vimefungwa vizuri na klipu.
Angalia kitufe cha kiteuzi cha ujazo wa kahawa kwa uwekaji sahihi (kosa linalowezekana la 1/2 zamu).
Angalia unene wa keki ya kahawa iliyosagwa baada ya kazi yoyote kwenye vifaa vya elektroniki au kisaga (grinder).

Pua ya mvuke (Steam nozzle)
Kuwa mwangalifu wakati wa kubadilisha O-ring kwani hii ni operesheni ngumu.

Mwili (Body)
Kuna hatari kwamba swichi zinaweza kukwama kwenye makazi ya trei ya keki ndani ya mwili: bonyeza mwili chini kwa nguvu wakati wa kubadilisha.

Ondoa plagi ya kusafisha na droo.
Kokota na kunyonya kahawa iliyosagwa ndani na karibu na tanki la thermoblock kwa kutumia kifaa cha kusafisha utupu chenye kipande kidogo cha mwisho (bomba (hose) linalonyumbulika lenye kipenyo cha nje cha ~10).
Fanya mzunguko wa kusafisha:
Ikiwa kondoo wa ejection anafanya kazi vizuri kwenye tanki Î SAWA
Ikiwa inashikamana, washa mwenyewe na fimbo iliyoingizwa kupitia msingi:

Hakikisha kuwa swichi ya droo inafanya kazi vizuri: kahawa yoyote iliyosagwa kwenye chaneli za slaidi za droo inaweza kuathiri udhibiti. Ikiwa ndivyo ilivyo, ondoa mlima wa kiufundi ili kusafisha chaneli za slaidi. Fanya upya mzunguko wa kusafisha.
Amua sababu ya kuziba kutokea (ona jedwali la utambuzi wa utatuzi):

• kisaga (grinder) hakikubaliani (kiasi cha kahawa iliyosagwa)
• mpangilio wa vifaa vya elektroniki haukubaliani na kisaga (grinder)
• kondoo wa ejection amekwama katika nafasi ya juu
• trei ya keki ilibadilishwa ikiwa imejaa sehemu

Ikiwa kifaa kimezuiwa kwa sababu ya hali ya hitilafu, tambua hitilafu kwa nambari iliyoonyeshwa:
Hali ya kuonyesha mfano wa picha:

Utambuzi wa uvujaji unaweza kuwezeshwa kwa kutumia vipandikizi ambavyo vinaweza kusaidia katika kusaidia tanki na trei ya keki.

Hali ya A-S ya ngazi ya 1
Hali hii huwezesha kupata taarifa kuhusu kiwango cha matumizi ya kazi mbalimbali za mashine ya kutengeneza kahawa.

Mfumo wa picha
Upatikanaji wa A-S 1 kupitia mchanganyiko wa funguo zifuatazo: Huduma + Funguo ya Kahawa Kali + Muunganisho wa Umeme.

• Funguo ya Kahawa Kali huwezesha vitendaji kusogeza na funguo ya Kahawa kurudi. Hakuna ishara.
• Fikia thamani za kaunta za vitendaji tofauti kupitia funguo ya Steam na urudi kupitia funguo hiyo hiyo ya Steam. Ishara kupitia taa ya Calc.

d	Kitendaji (mfumo wa picha)	Kitengo
1	Nambari ya mzunguko wa "Coffee" ("Kahawa")	kitengo
2	Nambari ya kitendaji cha "Steam" ("Mvuke")	kitengo
3	Nambari ya usafishaji	kitengo
4	Nambari ya kuondoa magadi	kitengo
5	Ubatilishaji wa onyo la Usafishaji & Uondoaji Magadi: Jumla ya idadi ya mizunguko (kahawa au mvuke) iliyofanywa baada ya taa ya Usafishaji au Uondoaji Magadi kuwaka Hakuna kuweka upya sifuri	kitengo
6	Uandishi wa index ya hitilafu ya mwisho (0,1,2,3): Kulingana na index iliyoonyeshwa, wasiliana na hitilafu inayolingana katika mstari wa 7, 8, 9 au 10 Ona hitilafu ya pili kutoka mwisho katika index iliyotangulia (1 ikiwa index 2 imeonyeshwa, 3 ikiwa index 0)	msimbo
7	Hitilafu ya Index 0	msimbo
8	Hitilafu ya Index 1	msimbo
9	Hitilafu ya Index 2	msimbo
10	Hitilafu ya Index 3	msimbo
11	Jumla ya ujazo wa kahawa (bila kujumuisha ujazo wa kiendeshaji na kuloweka kabla)	mL
12	Idadi ya mara ilipowashwa	kitengo
13	Muda wa uendeshaji: Taa ya ON/OFF imewashwa	dakika
14	Nambari ya kusafisha	kitengo
15	Muda wa kuzima kiotomatiki, (saa 1,2,3,4,5)	saa
16	Ugumu wa maji (marudio ya kuondoa magadi), (kiwango cha 0,1,2,3,4)	thamani
17	Joto la kahawa (kiwango cha 1,2,3)	thamani
18	Keki kwenye nambari ya trei	kitengo
19	Mizunguko ya kahawa iliyofanywa tangu usafishaji wa mwisho	mizunguko
20	Idadi ya mizunguko iliyofanywa tangu uondoaji wa mwisho wa magadi (kahawa, mvuke, uzani wa maji)	mizunguko
21	Idadi ya umwagaji wa trei kabla ya kusafisha droo	mizunguko
22	Muda wa ziada wa kusaga ulioongezwa kwa muda wa msingi	0, 2, 4, 6 au 8
23	Bendera inayoonyesha ikiwa sindano ya kahawa inawezekana au la (kiendeshaji chini au la): 1=hitilafu (kiendeshaji katika nafasi ya chini)	0/1
24	Bendera inayoonyesha kuzuia kahawa, mvuke: imewekwa ikiwa mashine imezimwa wakati wa kusafisha au kuondoa magadi. 1=hitilafu	0/1
25	Toleo la programu	msimbo
26	Tarehe ya uzalishaji	dd-mm-yy

Ondoka kwenye hali ya A-S kupitia funguo ya 0/1.

Mfumo wa picha
Kutoka "Taarifa za Bidhaa" (Prog + uteuzi wa "Product Information" ("Taarifa za Bidhaa") + Prog) fikia hali ya A-S 1 kupitia mchanganyiko wa Prog + funguo za Maji.

d	Kitendaji (mfumo wa picha)	Kitengo
1	Jumla ya nambari ya kahawa	Na.
2	Nambari ya Espresso	Na.
3	Nambari ya Espresso kali	Na.
4	Nambari ya Kahawa	Na.
5	Nambari ya Kahawa kali	Na.
6	Nambari ya Espresso mara mbili	Na.
7	Nambari ya Espresso kali mara mbili	Na.
8	Nambari ya Kahawa mara mbili	Na.
9	Nambari ya Kahawa kali mara mbili	Na.
10	Nambari ya kitendaji cha Maji moto	Na.
11	Nambari ya kitendaji cha Mvuke	Na.
12	Nambari ya kitendaji cha Kusafisha	Na.
13	Tarehe ya uzalishaji	--/--/--
14	Tarehe ya matumizi ya kwanza	--/--/--
15	Toleo la programu ya picha	Ref.
16	Toleo la programu ya nguvu	Ref.
17	Mfumo: (kisaga)	Mfumo
18	Ujazo wa maji wa kitendaji cha Kahawa	ml
19	Ujazo wa maji wa kitendaji cha Mvuke	ml
20	Idadi ya mara ilipowashwa	Nb
21	Muda wa uendeshaji	dakika
22	Kiwango cha joto	Nambari
23	Kiwango cha ugumu wa maji	Nambari
24	Muda wa kuzima kiotomatiki	Na. Saa
25	Umbizo la saa	Saa 24
26	Saa	--/--
27	Tarehe	--/--/--
28	Lugha	Kifaransa
29	Kichujio kipo	Hakipo
30	Washa kiotomatiki	Haijathibitishwa
31	Kitengo cha kipimo
32	Tofauti ya LCD	Na.
33	Nambari ya keki	Na.
34	Na. kahawa tangu usafishaji wa mwisho	Na.
35	Hitilafu ya mwisho iliyogunduliwa. Hitilafu 0A=10, 0B=11, 0C=12, 0D=13, 0E=14, 0F=15	Na.

Kikumbusho cha taarifa zinazopatikana katika sehemu ya Taarifa za Bidhaa (ona mwongozo)

Hali ya A-S ya ngazi ya 2
Hali hii ya ngazi ya 2 ya baada ya kuuza huwezesha udhibiti na upimaji wa vipengee vya nguvu.

Mfumo wa picha (haupatikani)

Mfumo wa picha
Upatikanaji wa A-S 2 kupitia funguo ya OK + kikombe cha kahawa kilichoondolewa + muunganisho wa umeme. Upatikanaji wa Udhibiti na Vitendo kwa menyu na menyu ndogo kwenye onyesho Ondoka kwenye menyu ndogo kupitia funguo ya 0/1.

Huwezesha uwepo wa sehemu zote kukaguliwa kwenye onyesho.
Bonyeza Prog + maji + muunganisho wa umeme na ufuate kwa makini mpangilio wa shughuli:

Zungusha kitufe cha uteuzi katika mwelekeo mmoja ili kuweka giza skrini
Zungusha kitufe cha uteuzi katika mwelekeo mwingine ili kuondoa onyesho
Bonyeza OK: taa ya bluu inawaka
