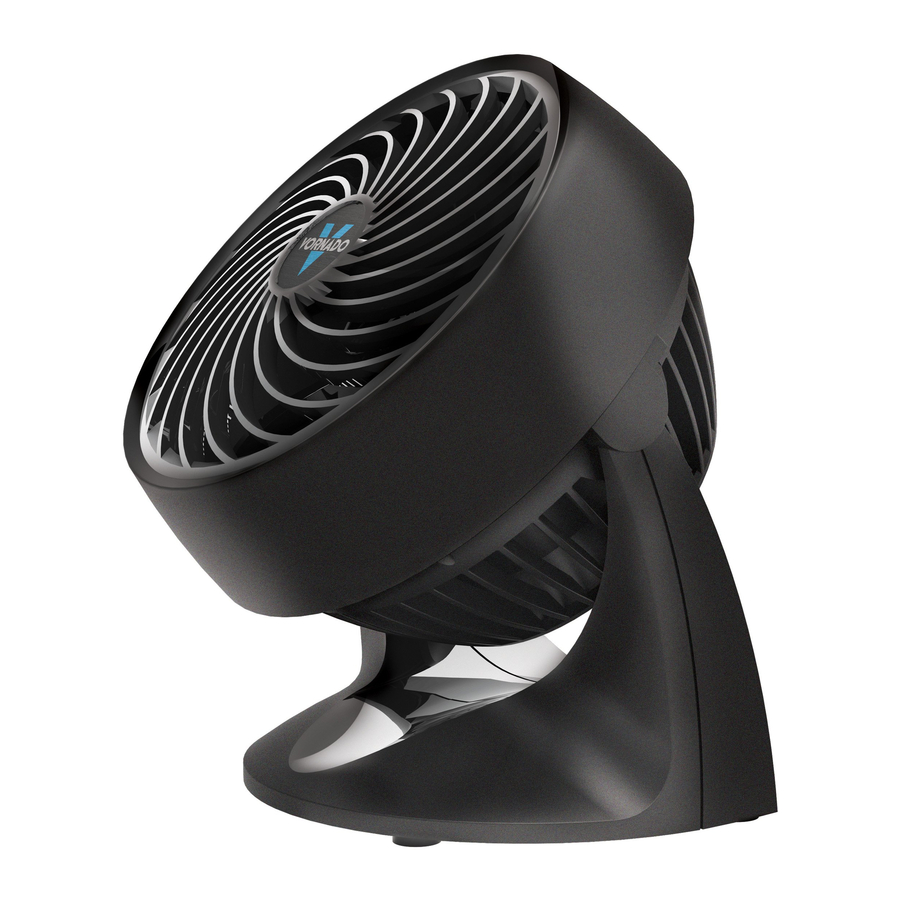

Vornado 133, 533, 633, 683, 753 - Koko huoneen ilmakierrättimen käyttöohje

TURVALLISUUSOHJEET

KÄYTTÖTARKOITUS: Tämä tuote on tarkoitettu ilman kierrättämiseen vain sisätiloissa Yhdysvalloissa. Tämä tuote (malli 683) on tarkoitettu vain lattialle. Tätä tuotetta ei ole tarkoitettu kaupalliseen tai teolliseen käyttöön. Valmistaja ei ota vastuuta vahingoista tai vammoista, jotka johtuvat luvattomasta käytöstä tai tuotteen muokkaamisesta. Näiden ohjeiden noudattamatta jättäminen mitätöi tuotteen takuun.

Lasten ja vajaakykyisten henkilöiden aiheuttamat riskit
Valvontaa tarvitaan, kun 12-vuotiaat ja sitä nuoremmat lapset sekä henkilöt, joiden fyysiset, aisti- tai henkiset kyvyt ovat heikentyneet, asentavat, käyttävät, puhdistavat ja huoltavat tätä tuotetta. Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella, sen osilla ja pakkausmateriaalilla.

ASENNUSVAROITUS

Tulipalon, sähköiskun ja henkilövahinkojen riskin vähentämiseksi noudata seuraavia ohjeita:

• Sijoita tämä tuote kauemmas verhoista, rullaverhoista, pöytäliinoista ja muista kankaista, koska ne voivat joutua tuotteen sisään, vahingoittaa moottoria ja/tai aiheuttaa tulipalon.
• Mitään tämän tuotteen osaa (laitetta, virtajohtoa, pistoketta, pakkausta jne.) ei saa sijoittaa lähelle uuneja, takkoja, liesiä tai muita korkean lämpötilan lämmönlähteitä. Älä käytä tätä tuotetta ikkunassa, epätasaisella tai epävakaalla pinnalla tai veden lähellä.
• Laite, virtalähde, virtajohto ja pistoke eivät saa joutua kosketuksiin veden kanssa. Älä käytä tätä tuotetta märillä pinnoilla. Älä käytä tätä tuotetta kylpyammeessa tai suihkussa tai sijoita tuotetta paikkaan, jossa se voi pudota kylpyammeeseen, pyykkiin, uima-altaaseen tai muuhun vesisäiliöön. Älä käytä tätä tuotetta ulkona tai altista sitä säälle tai luonnonvoimille.
• Älä vedä johtoa maton alle. Älä peitä johtoa irtomatoilla, juoksijoilla tai vastaavilla peitteillä. Älä reititä johtoa huonekalujen tai laitteiden alle. Järjestä johto pois liikennealueelta ja paikkaan, jossa siihen ei kompastuta. Johdon ei pidä roikkua tiskipöydän reunan yli tai olla paikassa, jossa se voi puristua tai jäädä ovien väliin. Sijoita laite lähelle helposti saavutettavaa pistorasiaa, jotta tuote voidaan irrottaa nopeasti hätätilanteessa.

TURVALLISEN KÄYTÖN VAROITUS

Tulipalon, sähköiskun ja henkilövahinkojen riskin vähentämiseksi noudata seuraavia ohjeita:

•
  Piirikuormituksen, tulipalon ja sähköiskun todennäköisyyden vähentämiseksi älä käytä laitetta puolijohdenopeuslaitteen, kuten himmentimen, kanssa.
• Älä käytä tuuletinta, jossa on vaurioitunut johto tai pistoke. Hävitä tuuletin tai palauta se valtuutettuun huoltoliikkeeseen tarkastusta ja/tai korjausta varten.
• Älä käytä laitetta, jos se on pudonnut tai vaurioitunut. Älä käytä tätä tuotetta, jos siinä on vaurioitunut virtajohto tai pistoke. Sähköiskun välttämiseksi älä yritä korjata tai vaihtaa osia. Vain alkuperäisiä varaosia saa käyttää. Jos virtajohto on vaurioitunut, valmistajan, sen huoltoedustajan tai vastaavan pätevän henkilön on vaihdettava se vaaran välttämiseksi. Ota yhteyttä Vornadon kuluttajapalveluun numeroon 1-800-234-0604 (puhelin) tai consumerservice@vornado.com (sähköposti) saadaksesi lisätietoja vaihdosta ja korjauksesta.
• Ennen kuin kytket virtajohdon pistorasiaan, varmista, että kaikki arvokilven sähkötiedot, mukaan lukien jännite, ovat yhteensopivia pistorasian virtalähteen kanssa.
• Älä istu tai seiso tuotteen päällä.
• Älä koskaan käytä johtoa kahvana tai muuten nyi, rasita tai venytä virtajohtoa.
• Kun tuote on kytketty pistorasiaan, älä työnnä tai anna vieraiden esineiden päästä mihinkään sisään- tai ulostuloaukkoon, koska se voi aiheuttaa sähköiskun tai tulipalon vaaran tai vahingoittaa tuotetta.
• Löysä sovitus pistorasian (pistorasian) ja pistokkeen välillä voi aiheuttaa ylikuumenemista ja pistokkeen vääristymistä. Lopeta tuotteen käyttö tässä pistorasiassa. Ota yhteyttä pätevään sähköasentajaan löysien tai kuluneiden pistorasioiden vaihtamiseksi.
• Tässä laitteessa on polarisoitu pistoke (toinen lapa on leveämpi kuin toinen). Sähköiskun riskin vähentämiseksi tämä pistoke on tarkoitettu sopimaan polarisoituun pistorasiaan vain yhdellä tavalla. Jos pistoke ei mahdu kokonaan pistorasiaan, käännä pistoke ympäri. Jos se ei vieläkään mahdu, ota yhteyttä pätevään sähköasentajaan. Älä yritä ohittaa tätä turvaominaisuutta.
• Ennen siirtämistä, uudelleensijoittamista, huoltoa, puhdistusta ja kun laite ei ole käytössä, käytä tuotteen säätimiä virran katkaisemiseksi ja irrota sitten pistoke. Irrota pistoke pistorasiasta tarttumalla vain pistokkeeseen ja vetämällä sitä. Katkaise myös virta ja irrota pistoke, jos tuote jätetään ilman valvontaa pitkäksi aikaa tai sähkömyrskyjen aikana.

HUOLTOVAROITUS

Tulipalon, sähköiskun ja henkilövahinkojen riskin vähentämiseksi noudata seuraavia ohjeita:

• Puhdista tuote säännöllisesti vain tässä käyttöohjeessa annettujen ohjeiden mukaisesti.
  Ennen puhdistusta katkaise tuotteen virta ja irrota pistoke. Älä käytä puhdistukseen bensiiniä, tinneriä, liuottimia, ammoniakkeja tai muita kemikaaleja. Katso annetut PUHDISTUS-ohjeet.
• Älä avaa laitteen koteloa, kun tuote on kytketty pistorasiaan. Sähköiskun välttämiseksi kaikki huollot ja/tai korjaukset on tehtävä Vornadon valtuuttamassa huoltoliikkeessä.
• Tässä tuotteessa on ylikuormitussuoja (sulake). Palanut sulake osoittaa ylikuormituksen tai oikosulun. Jos sulake palaa, irrota tuote pistorasiasta. Vaihda sulake käyttäjän huolto-ohjeiden mukaisesti (noudata tuotteen merkintöjä oikean sulakekoon osalta) ja tarkista tuote. Jos vaihtosulake palaa, voi olla oikosulku, ja tuote on hävitettävä tai palautettava valtuutettuun huoltoliikkeeseen tarkastusta ja/tai korjausta varten.

Käyttäjän huolto-ohjeet

1. Katkaise laitteen virta tuotteen säätimillä.
2. Tartu pistokkeeseen (ei johtoon) ja irrota se pistorasiasta.
3. Tulipalovaara. Vaihda sulake vain 2,5 ampeerin, 125 voltin sulakkeella, jonka Vornadon kuluttajapalvelu on hyväksynyt. Jos tarvitset valtuutetun vaihtosulakkeen, ota yhteyttä Vornadon kuluttajapalveluun.
4. Kun vaihto on vastaanotettu, liu'uta sulakkeen kansi auki pienellä litteäpäisellä ruuvimeisselillä (sijaitsee pistokkeessa) (katso seuraava sivu, kuva A).

5. Irrota sulake nostamalla varovasti ruuvimeisselillä sulakkeen kumpaakin päätä (katso seuraava sivu, kuva B).

6. Asenna vaihtosulake työntämällä varovasti ruuvimeisselillä sulakkeen kumpaakin metallipäätä pistorasiaan yksi kerrallaan. Älä paina sulakkeen keskiosaa—se on hauras ja voi rikkoutua.
7. Liu'uta sulakkeen kansi kiinni ruuvimeisselillä. Kun kansi on kiinni, sen pitäisi sopia kokonaan pistokkeeseen. Minkään osan kannesta ei pitäisi työntyä ulos (katso seuraava sivu, kuva C).

8. Kytke laite pistorasiaan ja kytke virta päälle.
9. Jos vaihtosulake palaa, voi olla oikosulku, ja tuote on hävitettävä tai palautettava valtuutettuun huoltoliikkeeseen tarkastusta ja/tai korjausta varten.

• Tulipalovaara. Älä vaihda pistoketta. Sisältää turvalaitteen (sulake, AFCI, LCDI), jota ei saa poistaa. Hävitä tuote, jos pistoke on vaurioitunut.

OMINAISUUDET

Säästä energiaa maksimoimalla lämmitys- ja jäähdytysjärjestelmien suorituskyky. Kun käytät Vornado-ilmakierrättintä, sinun ei tarvitse asettaa kesäajan termostaattia yhtä alhaiseksi tai talviajan termostaattia yhtä korkeaksi.

OHJATTAVA ILMAVIRTA
Ohjaa ilmavirta haluamaasi paikkaan.
SORMILLE YSTÄVÄLLINEN MUOTOILU
Kestää uteliaita sormia.
IRROTETTAVA SUOJARITILÄ
Helppoa puhdistusta varten.
ILMAN SISÄÄNTULOT
Tunnusomaiset sisääntulot ja tehokas moottori siirtävät enemmän ilmaa.
USEITA NOPEUKSIA
Nopeusasetus jokaiselle mukavuustasolle.
SILIKONIJALAT
Ei-jälkiä jättävät jalat lisäävät vakautta.

Tukehtumisvaara. Pidä pienet osat, kuten silikonijalat, poissa lasten ja lemmikkien ulottuvilta.

JALUSTAN KOKOONPANO JA SÄÄTÖ

(MALLI 683) Ei vaadi työkaluja.
JALUSTAN KOKOONPANO

1. Työnnä virtajohto (A) pylvään yläosaan ja vedä se pohjan läpi.
2. Työnnä ilmakierrättimen pää pylvääseen. Työnnä, kunnes lukituspainike (B) napsahtaa reiän (C) läpi.
3. Irrota kiinnitysmutteri (D), joka on kiinnitetty pohjan alapuolelle. Kierrä kiinnitysmutteria vastapäivään irrottaaksesi sen.
4. Kokoa jalat pylvään pohjaan työntämällä kukin jalka uriin (E). Aseta kiinnitysmutteri (D) takaisin paikalleen kiertämällä myötäpäivään varmistaaksesi kaikkien jalkojen paikoilleen.

KORKEUDEN SÄÄTÖ
(32 - 38 TUUMAA)

1. Tue ilmakierrättimen päätä (A) yhdellä kädellä. Löysää säätökaulusta (B) toisella kädellä kiertämällä sitä varovasti vastapäivään.
2. Nosta tai laske pylvästä hitaasti haluttuun korkeuteen ja kiinnitä se paikalleen kiertämällä säätökaulusta myötäpäivään, kunnes se on tiukka.
   Huomautus: Ennen kuin säädät korkeutta tai pyörität päätä, tarkista, ettei virtajohto ole sotkeutunut ja että se voi liikkua vapaasti.
   Korkeuden säätämisen jälkeen varmista, että säätökaulus on täysin kiristetty ja kytketty, jotta ilmakierrättimen pää ei pyöri ja sido virtajohtoa.

PUHDISTUS

SUOJARITILÄN IRROTUS

(MALLI 133)
Ruuvimeisseli tarvitaan.

Sähköiskun ja henkilövahinkojen riskin vähentämiseksi irrota ilmakierrättimen pistoke ennen suojaritilän irrottamista.

1. Irrota 4 ruuvia, jotka sijaitsevat sisääntuloritilän takana, suunnilleen kello 2, 5, 7 ja 10 kohdalla, vapauttaaksesi etusuojaritilän.

2. Pyyhi pölyt tai pese etusuojaritilä miedolla astianpesuaineella. Älä laita suojaritilää astianpesukoneeseen. Liiallinen kuumuus voi vääristää muovia.
3. Kiinnitä uudelleen - aseta etusuojaritilä niin, että Vornado-logo etusuojaritilän keskellä on suora. Aseta kaikki ruuvit takaisin paikalleen.

Käytä kotitalousimurin harjaliitettä imuroidaksesi kaikki kertyneet pölyt etusuojaritilästä ja ilman sisääntuloista.

(MALLIT 533, 633, 683, 753)
Ruuvimeisseli tarvitaan.

Sähköiskun ja henkilövahinkojen riskin vähentämiseksi irrota ilmakierrättimen pistoke ennen suojaritilän irrottamista.

1. Irrota 3 ruuvia, jotka sijaitsevat sisääntuloritilän ripojen välissä suunnilleen kello 10, 2 ja 6 kohdalla. Ruuvien sijainnit on myös merkitty nuolella* ( ) ilmakierrättimessä. Älä irrota 2 ruuvia kääntövarsista. Vapauta etusuojaritilän pidikkeet, jotka sijaitsevat kello 2, 5, 7 ja 10 kohdalla.

   Huomautus: Moottori on pysyvästi voideltu eikä vaadi öljyämistä.
   *Mallissa 753 ei ole nuolimerkkejä.
2. Pyyhi pölyt tai pese etusuojaritilä miedolla astianpesuaineella. Älä laita suojaritilää astianpesukoneeseen. Liiallinen kuumuus voi vääristää muovia.
3. Kiinnitä uudelleen - kohdista etusuojaritilän pidikkeet reikiin ja napsauta jokainen pidike tiukasti takaisin paikalleen. Aseta kaikki ruuvit takaisin paikalleen.

Käytä kotitalousimurin harjaliitettä imuroidaksesi kaikki kertyneet pölyt etusuojaritilästä ja ilman sisääntuloista.

SIIVEN IRROTUS

Pihdit tarvitaan.

Sähköiskun ja henkilövahinkojen riskin vähentämiseksi irrota ilmakierrättimen pistoke ennen siiven irrottamista.

1. Irrota ensin mutteri akselista kiertämällä mutteria myötäpäivään löysätäksesi sitä. Vedä siipi suoraan ulos akselista.

2. Pyyhi siipi kostealla liinalla. Jos ilmakierrättintä käytetään rasvaisessa ympäristössä, kuten keittiössä, voi olla tarpeen käyttää mietoa saippuaa tai yleistä kotitalouspuhdistusainetta. Älä käytä liuottimia. Älä laita siipeä astianpesukoneeseen. Liiallinen kuumuus voi vääristää muovia.
3. Kiinnitä uudelleen - varmista, että akselin litteä puoli on suoraan linjassa siiven kannan vastaavan litteän puolen kanssa. Työnnä siipi kokonaan akselille, kunnes se pohjaa. Älä käytä vasaraa, koska se voi vahingoittaa laakeria. Asenna mutteri takaisin paikalleen.

VIANETSINTÄ
