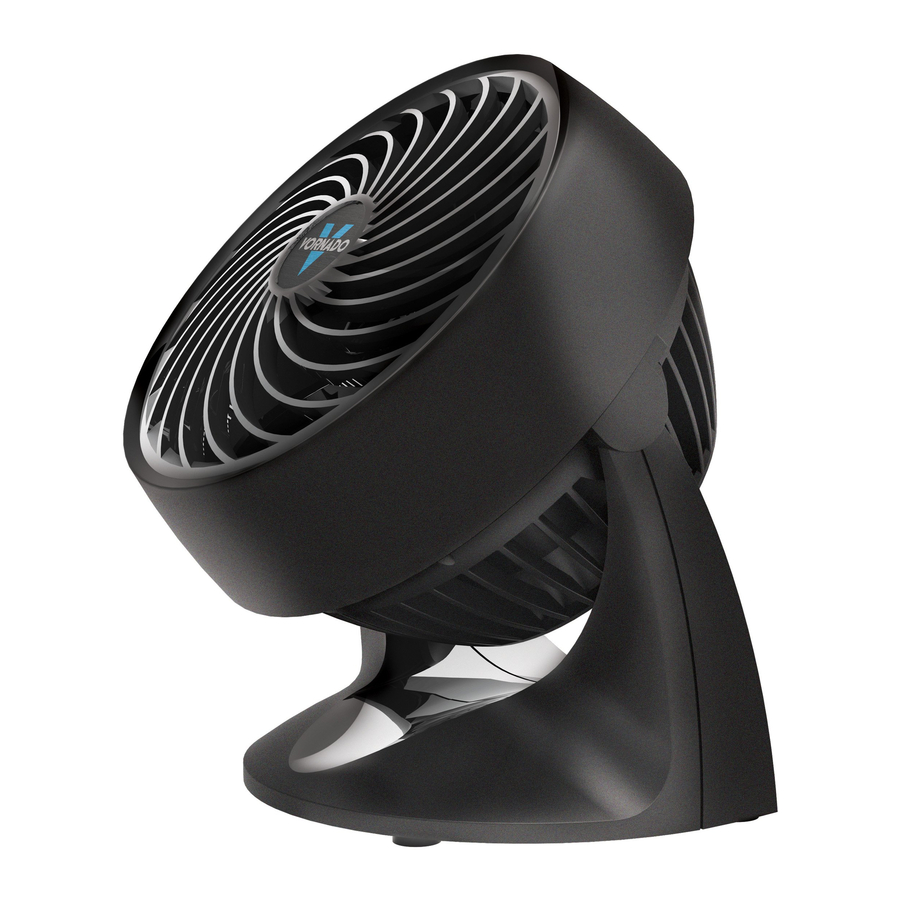

Vornado 133, 533, 633, 683, 753 - Visos patalpos oro cirkuliatoriaus instrukcija

SAUGOS INSTRUKCIJOS

PASKIRTIS: Šis produktas skirtas orui cirkuliuoti tik patalpų gyvenamosiose patalpose Jungtinėse Amerikos Valstijose. Šis produktas (modelis 683) skirtas naudoti tik ant grindų. Šis produktas nėra skirtas komerciniam ar pramoniniam naudojimui. Gamintojas neprisiima jokios atsakomybės už žalą ar sužalojimus, atsiradusius dėl neteisėto naudojimo ar produkto modifikavimo. Jei nesilaikysite šių nurodymų, produkto garantija netenka galios.

Pavojus vaikams ir neįgaliems asmenims
Būtina priežiūra, kai šį produktą įrengia, naudoja, valo ir prižiūri vaikai iki 12 metų ir visi asmenys, turintys ribotas fizines, jutimines ar psichines galimybes. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu, jo dalimis ir pakavimo medžiagomis.

ĮSPĖJIMAS DĖL ĮRENGIMO

Norėdami sumažinti gaisro, elektros smūgio ir sužalojimų riziką, laikykitės šių nurodymų:

• Padėkite šį produktą atokiau nuo užuolaidų, draperijų, staltiesių ir kitų audinių, nes jie gali būti įtraukti į produktą, sugadinti variklį ir (arba) sukelti gaisrą.
• Jokia šio produkto dalis (prietaisas, maitinimo laidas, kištukas, pakuotė ir kt.) neturėtų būti dedama šalia krosnių, židinių, viryklių ar kitų aukštos temperatūros šilumos šaltinių. Nenaudokite šio produkto prie lango, ant nelygaus ar nestabilaus paviršiaus arba šalia vandens.
• Prietaisas, maitinimo šaltinis, maitinimo laidas ir kištukas negali liestis su vandeniu. Nenaudokite šio produkto ant šlapių paviršių. Nenaudokite šio produkto vonioje ar duše ir nestatykite produkto ten, kur jis gali įkristi į vonią, skalbyklą, baseiną ar kitą vandens talpyklą. Nenaudokite šio produkto lauke ir nelaikykite jo veikiamo oro sąlygų ar elementų.
• Netieskite laido po kilimu. Neuždenkite laido kilimėliais, takeliais ar panašiomis dangomis. Netieskite laido po baldais ar prietaisais. Išdėstykite laidą atokiau nuo judėjimo zonos ir ten, kur už jo nebus užkliūta. Laidas neturėtų kabėti virš stalviršių kraštų arba būti ten, kur jis gali būti suspaustas arba uždarytas duryse. Padėkite prietaisą šalia lengvai pasiekiamo lizdo, kad prireikus gaminį būtų galima greitai atjungti nuo elektros tinklo.

ĮSPĖJIMAS DĖL SAUGAUS NAUDOJIMO

Norėdami sumažinti gaisro, elektros smūgio ir sužalojimų riziką, laikykitės šių nurodymų:

•
  Norėdami sumažinti grandinės perkrovos, gaisro ir elektros smūgio tikimybę, nenaudokite su kietojo kūno greičio įrenginiu, pvz., reguliatoriaus valdymo jungikliu.
• Nenaudokite jokio ventiliatoriaus su pažeistu laidu ar kištuku. Išmeskite ventiliatorių arba grąžinkite į įgaliotą techninės priežiūros centrą apžiūrai ir (arba) remontui.
• Nenaudokite įrenginio, jei jis buvo numestas arba pažeistas. Nenaudokite šio produkto, jei jis turi pažeistą maitinimo laidą arba kištuką. Kad išvengtumėte elektros smūgio pavojaus, nebandykite taisyti ar pakeisti dalių. Galima naudoti tik originalias atsargines dalis. Jei maitinimo laidas yra pažeistas, jį turi pakeisti gamintojas, jo techninės priežiūros atstovas arba panašios kvalifikacijos asmenys, kad būtų išvengta pavojaus. Kreipkitės į „Vornado“ vartotojų aptarnavimo tarnybą telefonu 1-800-234-0604 (telefonas) arba consumerservice@vornado.com (el. paštas), kad gautumėte daugiau informacijos apie pakeitimą ir remontą.
• Prieš įjungdami maitinimo laidą į elektros lizdą, įsitikinkite, kad visa elektrinė informacija, nurodyta etiketėje, įskaitant įtampą, atitinka jūsų lizdo maitinimo šaltinį.
• Nesėdėkite ir nestovėkite ant produkto.
• Niekada nenaudokite laido kaip rankenos arba kitaip netraukite, neįtempkite ir netempkite maitinimo laido.
• Kai produktas yra įjungtas į elektros tinklą, nekiškite ir neleiskite pašaliniams daiktams patekti į jokią įvesties ar išvesties angą, nes tai gali sukelti elektros smūgio ar gaisro pavojų arba sugadinti produktą.
• Laisvas sieninio lizdo (lizdo) ir kištuko prigludimas gali sukelti kištuko perkaitimą ir iškraipymą. Nustokite naudoti produktą šiame lizde. Kreipkitės į kvalifikuotą elektriką, kad pakeistų laisvus arba susidėvėjusius lizdus.
• Šis prietaisas turi poliarizuotą kištuką (viena mentė yra platesnė už kitą). Siekiant sumažinti elektros smūgio riziką, šis kištukas skirtas įstatyti į poliarizuotą lizdą tik vienu būdu. Jei kištukas visiškai netelpa į lizdą, apverskite kištuką. Jei jis vis tiek netelpa, kreipkitės į kvalifikuotą elektriką. Nebandykite apeiti šios saugos funkcijos.
• Prieš perkeldami, perstumdami, aptarnaudami, valydami ir kai nenaudojate, naudokite gaminio valdiklius, kad išjungtumėte maitinimą, o tada atjunkite jį nuo elektros tinklo. Norėdami atjungti nuo lizdo, suimkite ir traukite tik kištuką. Taip pat išjunkite maitinimą ir atjunkite nuo elektros tinklo, jei produktas bus paliktas be priežiūros ilgesnį laiką arba per elektros audras.

ĮSPĖJIMAS DĖL APTARNAVIMO

Norėdami sumažinti gaisro, elektros smūgio ir sužalojimų riziką, laikykitės šių nurodymų:

• Reguliariai valykite savo produktą tik taip, kaip nurodyta šioje instrukcijoje.
  Prieš valydami išjunkite gaminio maitinimą ir atjunkite jį nuo elektros tinklo. Nenaudokite benzino, skiediklių, tirpiklių, amoniako ar kitų cheminių medžiagų valymui. Žr. pateiktas VALYMO instrukcijas.
• Neatidarykite prietaiso korpuso, kai produktas yra įjungtas į elektros tinklą. Kad išvengtumėte smūgio pavojaus, visus techninės priežiūros ir (arba) remonto darbus turi atlikti „Vornado“ įgaliotas techninės priežiūros centras.
• Šiame gaminyje naudojama apsauga nuo perkrovos (saugiklis). Perdegęs saugiklis rodo perkrovos arba trumpojo jungimo situaciją. Jei saugiklis perdegė, atjunkite gaminį nuo lizdo. Pakeiskite saugiklį pagal vartotojo techninės priežiūros instrukcijas (laikykitės gaminio ženklinimo, kad nustatytumėte tinkamą saugiklio nominalią vertę) ir patikrinkite gaminį. Jei pakeistas saugiklis perdegė, gali būti trumpasis jungimas, todėl gaminį reikia išmesti arba grąžinti į įgaliotą techninės priežiūros centrą apžiūrai ir (arba) remontui.

Vartotojo techninės priežiūros instrukcijos

1. Naudodami gaminio valdiklius, išjunkite prietaisą.
2. Suimkite kištuką (ne laidą) ir atjunkite jį nuo lizdo.
3. Gaisro pavojus. Pakeiskite saugiklį tik 2,5 A, 125 V saugikliu, patvirtintu „Vornado“ vartotojų aptarnavimo tarnybos. Norėdami gauti įgaliotą pakaitinį saugiklį, susisiekite su „Vornado“ vartotojų aptarnavimo tarnyba.
4. Gavę pakeitimą, naudokite mažą plokščiagalvį atsuktuvą, kad atidarytumėte saugiklio dangtelį (esančią ant kištuko) (žr. kitą puslapį, A pav.).

5. Išimkite saugiklį atsuktuvu švelniai pakeldami kiekvieną saugiklio galą (žr. kitą puslapį, B pav.).

6. Įdėkite pakaitinį saugiklį atsuktuvu švelniai įstumdami kiekvieną metalinį saugiklio galą į lizdą po vieną. Nestumkite saugiklio centro – jis yra trapus ir gali sulūžti.
7. Atsuktuvu užstumkite saugiklio dangtelį. Kai uždarytas, dangtelis turi visiškai tilpti į kištuką. Jokia dangtelio dalis neturi išsikišti (žr. kitą puslapį, C pav.).

8. Įjunkite prietaisą į lizdą ir įjunkite maitinimą.
9. Jei pakeistas saugiklis perdegė, gali būti trumpasis jungimas, todėl gaminį reikia išmesti arba grąžinti į įgaliotą techninės priežiūros centrą apžiūrai ir (arba) remontui.

• Gaisro pavojus. Nepakeiskite tvirtinimo kištuko. Jame yra saugos įtaisas (saugiklis, AFCI, LCDI), kurio negalima išimti. Išmeskite gaminį, jei tvirtinimo kištukas yra pažeistas.

SAVYBĖS

Taupykite energiją maksimaliai padidindami šildymo ir vėsinimo sistemų našumą. Kai naudojate „Vornado“ oro cirkuliatorių, jums nereikės nustatyti tokio žemo vasaros termostato arba tokio aukšto žiemos termostato.

NUKREIPIAMAS ORO SRAUTAS
Nukreipkite oro srautą ten, kur norite.
PIRŠTAMS DRAUGIŠKAS DIZAINAS
Atsparus smalsiems pirštams.
NUIMAMOS GROTELĖS
Lengvam valymui.
ORO ĮĖJIMAI
Firminiai įėjimai ir galingas variklis, kad būtų galima perkelti daugiau oro.
KELERI GREIČIAI
Greičio nustatymas kiekvienam komforto lygiui.
SILIKONINĖS PĖDELĖS
Pridėtos nepaliekančios žymių pėdelės stabilumui.

Užspringimo pavojus. Laikykite smulkias dalis, tokias kaip silikoninės pėdelės, atokiau nuo vaikų ir naminių gyvūnų.

STENDO SURINKIMAS IR REGULIAVIMAS

(MODELIS 683) Nereikia jokių įrankių.
STENDO SURINKIMAS

1. Įkiškite maitinimo laidą (A) į stulpo viršų ir ištraukite per apačią.
2. Įstumkite cirkuliatoriaus galvutę į stulpą. Stumkite, kol fiksavimo atleidimo mygtukas (B) užsifiksuos per skylę (C).
3. Nuimkite tvirtinimo veržlę (D), pritvirtintą apatinėje pagrindo pusėje. Pasukite tvirtinimo veržlę prieš laikrodžio rodyklę, kad ją nuimtumėte.
4. Surinkite kojeles ant stulpo pagrindo, įstumdami kiekvieną kojelę ant griovelių (E). Uždėkite tvirtinimo veržlę (D), pasukdami pagal laikrodžio rodyklę, kad pritvirtintumėte visas kojeles.

AUKŠČIO REGULIAVIMAS
(32–38 COLIAI)

1. Viena ranka prilaikykite cirkuliatoriaus galvutę (A). Kita ranka atlaisvinkite reguliavimo žiedą (B) švelniai pasukdami jį prieš laikrodžio rodyklę.
2. Lėtai pakelkite arba nuleiskite stulpą iki norimo aukščio ir užfiksuokite padėtį pasukdami reguliavimo žiedą pagal laikrodžio rodyklę, kol jis tvirtai užsifiksuos.
   Pastaba: Prieš reguliuodami aukštį arba pasukdami galvutę, patikrinkite, ar maitinimo laidas nėra susipainiojęs ir gali laisvai judėti.
   Sureguliavę aukštį, įsitikinkite, kad reguliavimo žiedas yra visiškai priveržtas ir užfiksuotas, kad cirkuliatoriaus galvutė nesisuktų ir neįstrigtų maitinimo laidas.

VALYMAS

GROTELIŲ NUĖMIMAS

(MODELIS 133)
Reikalingas atsuktuvas.

Norėdami sumažinti elektros smūgio ir sužalojimų riziką, prieš nuimdami groteles atjunkite cirkuliatorių nuo elektros tinklo.

1. Atsukite 4 varžtus, esančius įleidimo grotelių gale, maždaug 2, 5, 7 ir 10 valandų padėtyse, kad atlaisvintumėte priekines groteles.

2. Nuvalykite dulkes arba nuplaukite priekines groteles švelniu indų plovikliu. Nedėkite grotelių į indaplovę. Per didelis karštis gali iškreipti plastiką.
3. Norėdami vėl pritvirtinti - padėkite priekines groteles taip, kad „Vornado“ logotipas priekinių grotelių centre būtų tiesus. Įsukite visus varžtus.

Naudokite šepečio antgalį ant savo namų dulkių siurblio, kad išsiurbtumėte visas susikaupusias dulkes nuo priekinių grotelių ir oro įleidimo angų.

(MODELIAI 533, 633, 683, 753)
Reikalingas atsuktuvas.

Norėdami sumažinti elektros smūgio ir sužalojimų riziką, prieš nuimdami groteles atjunkite cirkuliatorių nuo elektros tinklo.

1. Atsukite 3 varžtus, esančius tarp įleidimo grotelių briaunų maždaug 10, 2 ir 6 valandų padėtyse. Varžtų vietas taip pat nurodo rodyklė* ( ) ant cirkuliatoriaus. Nenuimkite 2 varžtų ant pasukimo svirčių. Atlaisvinkite priekinių grotelių spaustukus, esančius 2, 5, 7 ir 10 valandų padėtyse.

   Pastaba: Variklis yra nuolat suteptas ir jo nereikia tepti.
   *Modelis 753 neturi rodyklių indikatorių.
2. Nuvalykite dulkes arba nuplaukite priekines groteles švelniu indų plovikliu. Nedėkite grotelių į indaplovę. Per didelis karštis gali iškreipti plastiką.
3. Norėdami vėl pritvirtinti - sulygiuokite priekinių grotelių spaustukus su skylėmis ir tvirtai užfiksuokite kiekvieną spaustuką atgal į vietą. Įsukite visus varžtus.

Naudokite šepečio antgalį ant savo namų dulkių siurblio, kad išsiurbtumėte visas susikaupusias dulkes nuo priekinių grotelių ir oro įleidimo angų.

MENTĖS NUĖMIMAS

Reikalingos replės.

Norėdami sumažinti elektros smūgio ir sužalojimų riziką, prieš nuimdami mentę atjunkite cirkuliatorių nuo elektros tinklo.

1. Pirmiausia nuimkite veržlę nuo veleno pasukdami veržlę pagal laikrodžio rodyklę, kad atlaisvintumėte. Ištraukite mentę tiesiai iš veleno.

2. Nuvalykite mentę drėgna šluoste. Jei jūsų cirkuliatorius naudojamas riebioje aplinkoje, pavyzdžiui, virtuvėje, gali prireikti švelnaus muilo arba įprasto buitinio valiklio. Nenaudokite tirpiklių. Nedėkite mentės į indaplovę. Per didelis karštis gali iškreipti plastiką.
3. Norėdami vėl pritvirtinti - įsitikinkite, kad plokščia veleno pusė tiesiogiai sutampa su atitinkama plokščia mentės lizdo puse. Stumkite mentę iki galo ant veleno, kol ji atsirems. Nenaudokite plaktuko, nes tai gali pažeisti guolį. Vėl uždėkite veržlę.

GEDIMŲ ŠALINIMAS
