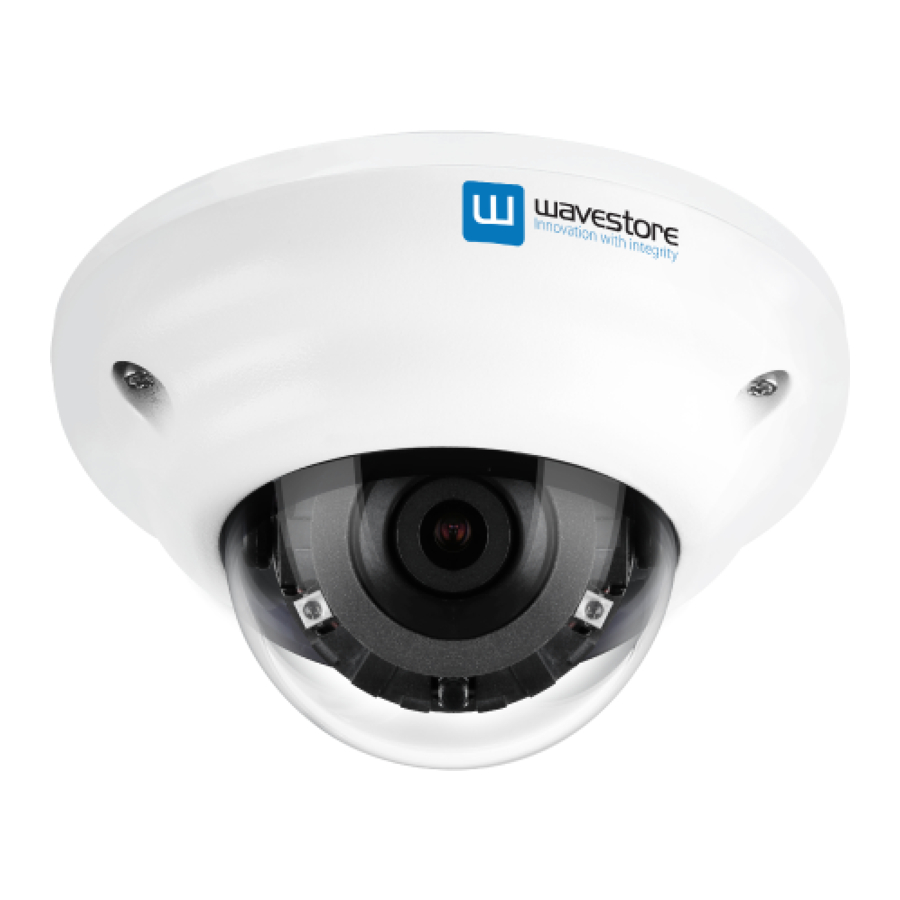

Wavestore WV-5D-28F - Vision 5MP IR Dome IP-kameran pikaopas

Sisältö

1 Turvallisuustiedot
2 Asennus- ja käyttövarotoimet
3 Tuote ja lisävarusteet
4 Osan nimi
5 Kameran purkaminen
6 Asennus
7 Asennus kiinnityspultin ja -mutterin avulla
8 Kaapelointi
- 8.1 IP Installer
9 Vanhan laitteen hävittäminen
10 Lataa käyttöohje
11 Muilla kielillä

Turvallisuustiedot

Nämä ohjeet on tarkoitettu varmistamaan, että käyttäjä voi käyttää tuotetta oikein vaaran tai omaisuusvahinkojen välttämiseksi.

Vakava vamma tai kuolema voi aiheutua, jos jokin näistä varoituksista jätetään huomiotta.

VIRTA

Käytä vain käsikirjassa mainittuja standardoituja adaptereita. Virheellinen virtalähteen kytkentä voi aiheuttaa tulipalon, sähköiskun tai vian.
Jos virtalähteestä tulee savua tai outoa hajua, irrota virtajohto välittömästi ja ota yhteyttä huoltokeskukseen tai ostopisteeseen. Jos jatkat sen käyttöä sellaisenaan, se voi aiheuttaa tulipalon ja sähköiskun.
Irrota virtapistoke pistorasiasta ennen liittämistä virtaliitäntälohkoon.

ASENNUS

Asenna se tuotteen teknisten tietojen mukaisesti sopivaan lämpötila- ja kosteusympäristöön. Muutoin se voi aiheuttaa tulipalon ja sähköiskun.
Ukkonen ja salama voivat aiheuttaa ongelmia kameran kanssa. Asennuksessa on oltava varovainen, jotta salaman aiheuttamat vahingot, kuten maadoitus, minimoidaan.
Älä aseta johtavia materiaaleja (ruuvimeisselit, kolikot, metallitangot jne.) ja vedellä täytettyjä astioita kameran päälle. Se aiheuttaa tulipalon, sähköiskun ja putoamisen aiheuttamia vammoja.
Jos haluat siirtää asennettua tuotetta, katkaise virta ja siirrä tai asenna se uudelleen. Muutoin se voi aiheuttaa tulipalon ja sähköiskun.
Älä asenna sitä paikkoihin, joissa on paljon kosteutta, pölyä, nokea jne. Se aiheuttaa tulipalon ja sähköiskun.
Vältä paikkoja, joissa on suoraa auringonvaloa tai joissa tulee lämpöä, kuten lämmityslaitteet. Se aiheuttaa tulipalon ja sähköiskun.

PUHDISTUS

Älä suihkuta vettä suoraan tuotteen millekään osalle puhdistuksen aikana. Se aiheuttaa tulipalon ja sähköiskun.

Jos tuote ei toimi kunnolla tai on vaurioitunut, ota yhteyttä huoltokeskukseen tai ostopisteeseen.

Vamma tai laitteen vaurioituminen voi aiheutua, jos jokin näistä varotoimista jätetään huomiotta.

VIRTA

Käytä virtajohtoa sen jälkeen, kun se on kiinnitetty tukevasti virtaliitäntään. Puutteellinen liitäntä voi aiheuttaa tulipalon.
Älä jatka adapterin lähtökaapelia. Jos sinun on asennettava virtajohdon jatko, ota yhteyttä huoltokeskukseen.
Käytä eristettyä virtaa PoE-liitetyille ulkoisille virtalähteille.

ASENNUS

On suositeltavaa olla koskettamatta linssiä tuotetta asennettaessa, koska tehdas toimittaa sen tarkennussäädön suoritettua valmistuksen lopputarkastusvaiheessa.
Vältä kameroiden asentamista kirkkaiden valojen, kuten auringonvalon, eteen. Aiheuttaa vahinkoa kuva-anturille.
Varmista, että se on turvallinen ja tukeva, kun asennat kameran seinälle tai kattoon. Tämä voi aiheuttaa putoamisesta aiheutuvia vammoja.
Älä liitä useita kameroita yhteen adapteriin. Ylikapasiteetti aiheuttaa epänormaalia lämpöä ja tulipalon.
Käytä suojakäsineitä, kun asennat/irrotat kameran. Tämä aiheuttaa palovammoja, jotka johtuvat tuotteen pinnan korkeasta lämpötilasta.
Älä pudota tai iske tuotetta. Pysy loitolla paikoista, joissa on voimakasta tärinää tai magneettityyppejä.
Asenna se hyvin ilmastoidussa paikassa. Tämä voi aiheuttaa tulipalon ja vian.

PUHDISTUS

Pyyhi likaantunut pinta puhtaalla, pehmeällä, kuivalla liinalla tai kostuta pehmeä, kuiva liina estääksesi veden valumisen ja pyyhi sitten likaantunut alue.

Asennus- ja käyttövarotoimet

Akkua (akkupakettia tai varustettua akkua) ei saa altistaa liialliselle lämmölle, kuten auringonvalolle, tulelle jne.
Älä pura kameraa harkintasi mukaan.
Jos asennat tuotteen väkisin liiallisella voimalla, toimintahäiriö voi vahingoittaa kameraa.
Älä lyö tai ravista kameraa ja varo vahingoittamasta kameraa huolimattomalla säilytyksellä tai toimintahäiriöllä.
Varo asentamasta kameraa sateiseen tai kosteaan paikkaan äläkä jätä sitä märkään paikkaan.
Tuotteen asentaminen tai käyttäminen vedessä voi aiheuttaa vakavan tuotevian.
Älä asenna tuotetta, jos tuotteen asennuspaikassa on kemikaalia tai höyryä tai jos sitä voi syntyä.
Varo saamasta kemikaaleja tuotteen pinnalle tuotetta asennettaessa. Kemialliset liuottimet, kuten puhdistusaineet ja liimauskomponentit, voivat aiheuttaa kohtalokkaita vaurioita tuotteen pinnalle.
Älä asenna sitä keittiön tai ruoanlaittopöydän lähelle, koska ruokaöljy, kuten soijaöljy, voi myös aiheuttaa tuotevaurioita ja muodonmuutoksia. Se voi aiheuttaa tuotevaurioita.
Varo saamasta vieraita aineita Micro SD -kortin liittimeen. Jos siinä on vieraita aineita, pyyhi se pehmeällä liinalla.
Tietoja ei tallenneta Micro SD -kortin käyttöiän lopussa. Osta tässä tapauksessa uusi Micro SD -kortti.
Kameran lasissa voi esiintyä kosteutta, kun uusi tuotepakkaus avataan (tai kun tuote on aluksi käynnissä). Syntynyt kosteus poistetaan kamerassa olevaan Gore-venttiiliin kiinnitettynä tunteja virran kytkemisen jälkeen.
Asenna kuivausaineella tai korttityyppisellä imukykyisellä aineella suljetut tuotteet käsikirjan mukaisesti.
Käytä vain valmistajan määrittelemän tai laitteen mukana myydyn kärryn, jalustan, kolmijalan, kannattimen tai pöydän kanssa.
Irrota tämä laite pistorasiasta, kun käytetään kärryä. Ole varovainen siirtäessäsi kärry-/laitteistoyhdistelmää, jotta vältät kaatumisesta aiheutuvat vammat.

Tuote ja lisävarusteet

Huomautus: Kaapelin paksuus 4,5ø - 5,5ø käyttää mustaa kumia ja yli 5,5ø käyttää valkoista kumia.

Osan nimi

Kameran purkaminen

Ennen kameran asentamista sinun on luettava seuraavat varotoimet.

Sinun on tarkistettava, kestääkö sijainti viisi kertaa kameran painon.
Älä anna kaapelin jäädä väärään paikkaan tai sähköjohdon suojuksen vaurioitua. Muutoin se voi aiheuttaa rikkoutumisen tai tulipalon.
Kun asennat kameraa, älä anna kenenkään lähestyä asennuspaikkaa. Jos sinulla on arvokkaita tavaroita paikan alla, siirrä ne pois.

Irrota kupukansi torx-avaimella, joka on toimitettu pohjakotelosta ennen kameran asentamista.

Kokoa ruuvinreiän suunta, kun suljet kupukannen.

Palauta tehdasasetukset
Paina reset-painiketta 5 sekunnin ajan palauttaaksesi asetukset tehdasasetuksiin.

Jos painat 'Reset' (palauta) -painiketta, menetät kaikki asetusdatasi. Jos tarpeen, tee muistiinpano myöhempää asennusta varten.

Kamerassa on manuaalinen IR-kytkin, joka sijaitsee kameran linssin alla. Voit käyttää tätä kytkintä kytkeäksesi IR LED -kortin manuaalisesti päälle tai pois päältä asennustarpeiden mukaan.

Asennus

Pura kamera. Katso lisätietoja kohdasta 'Kameran purkaminen'.
Käytä mallilevyä kaapelointireikien tekemiseen seinään/kattoon.
Liitä verkkokaapeli ja virtajohto vastaavasti. Katso lisätietoja kohdasta 'Kaapelointi'.

Työnnä Lan-kaapeli ensin kumiin alla olevan (a) mukaisesti. Laita Lan-kaapeli kohtaan (b), sitten (c) kootaan tiukasti kohtaan (b). Viimeisenä vaiheena (d) on koottava kohtaan (c) jättämättä tilaa.

Kiinnitä pohjakotelo kattoon.
Saavuttaaksesi halutun näkymäsuunnan ja suunnan, kierrä 3-akselista kardaania. Asetuksen kiinnittämiseksi kiristä kallistuksen pysäytysruuvi.
Kiinnitä kupukansi pohjakoteloon.
Irrota suojakalvo kupukannesta.

Asennus kiinnityspultin ja -mutterin avulla

Pura kamera. Katso lisätietoja kohdasta '3. Kameran purkaminen'.
Tee kaapelointireikä kattopaneeliin mallilevyn avulla.
Aseta 2 kiinnityspulttia kameran pohjakoteloon.
Aseta kiinnityspultit mallilevyn reikiin kaapeleiden liittämisen jälkeen.
Kiinnitä kamera kiristämällä kiinnitysmutterit kiinnityspultteihin kattopaneelissa.
Saavuta haluttu katselusuunta ja -asento pyörittämällä 3-akselista kardaania. Kiinnitä asetus kiristämällä kallistuksen pysäytysruuvi.
Kiinnitä kupukansi pohjakoteloon.
Irrota suojakalvo kupukannesta

Kaapelointi

Kaksi vaihtoehtoa
Käytä PoE-ominaisuudella varustettua kytkintä yhdistääksesi tiedot ja virran yhden kaapelin kautta ja aloita kuvien katseleminen ja tallentaminen välittömästi. Ei-PoE-kytkin vaatii sovittimen virran siirtoa varten.

PoE-ominaisuudella varustetun kytkimen käyttäminen
Kamera on PoE-yhteensopiva, mikä mahdollistaa virran ja datan siirron yhden Ethernet-kaapelin kautta.

PoE poistaa tarpeen eri kaapeleille, joita käytetään kameran virransyöttöön, tallennukseen tai ohjaukseen.

Seuraa alla olevaa kuvaa yhdistääksesi kameran PoE-ominaisuudella varustettuun kytkimeen Ethernet-kaapelilla.

Ei-PoE-kytkimen käyttäminen

Jos PoE-ominaisuudella varustettua kytkintä ei käytetä, käytä virtalähdettä virran siirtoa varten ja ei-PoE-kytkintä tiedonsiirtoa varten.

Seuraa alla olevia kuvia yhdistääksesi kameran ilman PoE-ominaisuudella varustettua kytkintä.

Virran kytkeminen
Tarkista nimellistehon jännite ja virtakapasiteetti huolellisesti.

Nimellisteho	Virrankulutus	PoE
DC 12V	6W	IEEE 802.3af class3

Verkkoyhteys
Liitä crossover-kaapeli RJ-45-liittimeen.

IP Installer

Suorita IP Installer

Suorita IP installer.

Napsauta Network Adaptor selection Menu (NIC) -valikkoa tämän ohjelman suorittamisen jälkeen.

Valitse verkko, johon kamera on yhdistetty, ja napsauta sitten 'Search' (Etsi) -painiketta. (Kestää noin 5 sekuntia.)

Valitse kamera asetettavaksi.

Valitun kameran tiedot näkyvät Device Info -kohdassa.

Valitse verkkotyyppi.
Kameran oletusverkkotyyppi on STATIC (STAATTINEN).
Kun asetus on DHCP, jos sinulla on DHCP-palvelin, se asettaa automaattisesti kameran IP:n.
Kun asetus on DHCP, jos sinulla ei ole DHCP-palvelinta, kameran IP asetetaan arvoon 192.168.xxx.xxx minuutin kuluttua.

Muunna laitteen MAC-osoite IP-osoitteeksi.

Laitteen MAC-osoite on kiinnitetty tuotetarraan.

Muunna kaksi viimeistä heksadesimaalilukusarjaa desimaaliluvuiksi

Syötä IP-asetustiedot, kun verkkotyypiksi on asetettu STATIC (STAATTINEN).

Oletusarvoiset TCP/IP-tiedot

IP: 192.168.xxx.xxx
Aliverkon peite: 255.255.0.0
Yhdyskäytävä: 192.168.0.1
DNS: 168.126.63.1

Muuta porttia tarvittaessa, kun verkkotyypiksi on asetettu STATIC (STAATTINEN).

'Port Forwarding' (Portin edelleenlähetys) on asetettava kameran ulkoista käyttöä varten.

Katso verkkokeskittimen käyttöohjeesta 'Port Forwarding' (Portin edelleenlähetys) -asetukset.

HTTPS-, RTSP-portin lisämuutos voidaan tehdä Web Viewer >Admin page -sivulla.

Syötä kameran tunnus ja salasana todennusta varten.

Muista muuttaa tunnus ja salasana turvallisuussyistä.
Siirry kohtaan "Web viewer>Setup>System> Users Management" tunnuksen ja salasanan muuttamista varten.
Tunnus ja salasana asetetaan oletusarvoon, kun kamera 'palautetaan tehdasasetuksiin'.

Muista napsauttaa 'Save' (Tallenna) -painiketta tallentaaksesi muutetut arvot.

"Apply" (Käytä) -viesti ponnahtaa esiin, kun asetukset on otettu normaalisti käyttöön, tai virheviesti ponnahtaa esiin, kun se epäonnistuu.

Kameran uudelleenkäynnistys tai nollaus (paitsi verkkoasetukset).

Valitse kamera (useita kameroita voidaan valita) > Syötä tunnus ja salasana > Napsauta Reboot (Uudelleenkäynnistys) tai Factory Reset (Tehdasasetusten palautus) -painiketta.

Voi poistaa Active-X:n, joka on asennettu Web Vieweriin pääsyn yhteydessä.

Et tarvitse toimintoa, koska tämä kamera käyttää VLC-liitännäistä Active-X:n sijaan.

Vanhan laitteen hävittäminen

Kun tämä yliviivattu pyörillä varustetun roskakorin symboli on kiinnitetty tuotteeseen, se tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EY soveltamisalaan.
Kaikki sähkö- ja elektroniikkatuotteet on hävitettävä erillään yhdyskuntajätteestä hallituksen tai paikallisten viranomaisten määräämien lakien mukaisesti.
Vanhan laitteesi asianmukainen hävittäminen auttaa ehkäisemään mahdollisia kielteisiä ympäristö- ja terveysvaikutuksia.
Jos haluat tarkempia tietoja vanhan laitteesi hävittämisestä, ota yhteyttä kaupungin virastoon, jätteenkäsittelypalveluun tai liikkeeseen, josta ostit tuotteen.

Tämä laite on testattu ja sen on todettu täyttävän FCC-sääntöjen osan 15 luokan A digitaaliselle laitteelle asettamat rajoitukset. Nämä rajoitukset on suunniteltu tarjoamaan kohtuullinen suoja haitallisia häiriöitä vastaan, kun laitetta käytetään kaupallisessa ympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä käyttöohjeen mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioliikenteelle. Tämän laitteen käyttö asuinalueella aiheuttaa todennäköisesti haitallisia häiriöitä, jolloin käyttäjän on korjattava häiriöt omalla kustannuksellaan.
