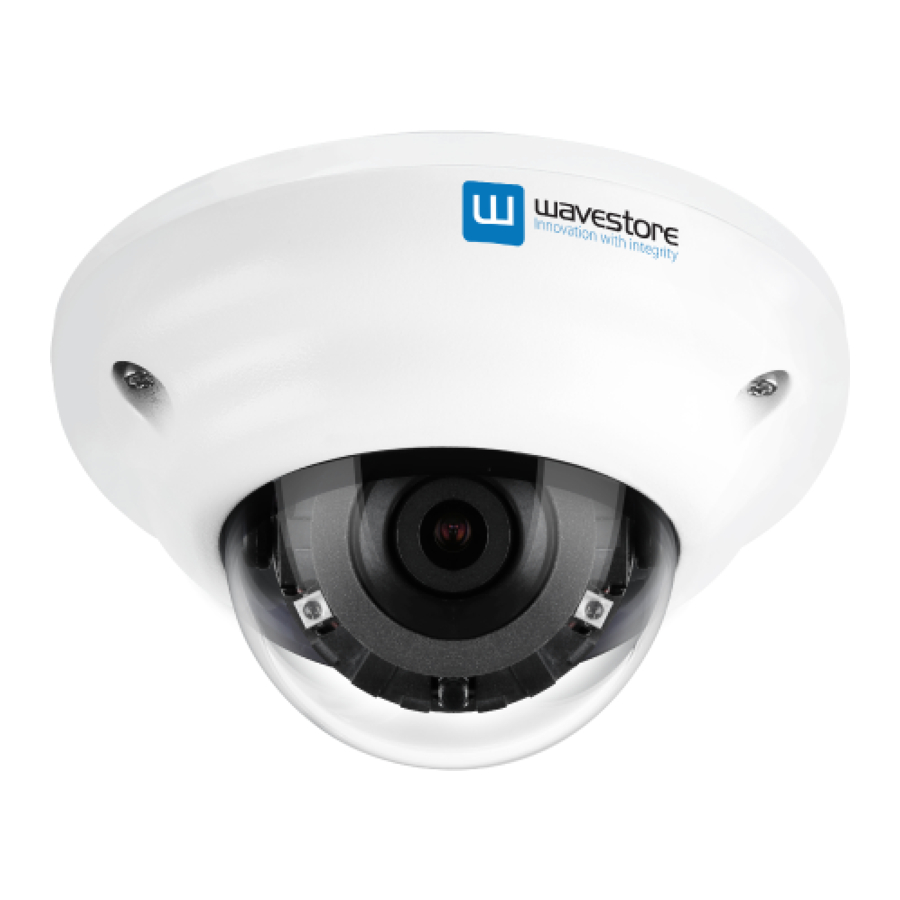

Wavestore WV-5D-28F - Udhëzues i Shpejtë i Kamerës IP Dome IR Vision 5MP
Informacione mbi Sigurinë
Këto udhëzime kanë për qëllim të sigurojnë që përdoruesi të mund ta përdorë produktin në mënyrë korrekte për të shmangur rrezikun ose humbjen e pronës.
 Lëndime serioze ose vdekje mund të shkaktohen nëse ndonjë nga këto paralajmërime neglizhohet. |
FUQIA
- Përdorni vetëm përshtatës të standardizuar të shkruar në manual. Lidhja e gabuar e burimit të energjisë mund të shkaktojë zjarr, goditje elektrike ose dështim.
- Nëse ka tym ose një erë të çuditshme nga burimi i energjisë, shkëputeni menjëherë energjinë dhe kontaktoni qendrën e shërbimit ose zyrën e blerjes. Nëse vazhdoni ta përdorni siç është, mund të shkaktojë zjarr dhe goditje elektrike.
- Shkëputeni spinën e energjisë nga priza përpara se të lidheni me bllokun terminal të energjisë.
INSTALIMI
- Instalojeni atë sipas mjedisit të temperaturës dhe lagështisë të përshtatshme për specifikimet e produktit. Përndryshe, mund të shkaktojë zjarr dhe goditje elektrike.
- Bubullima dhe vetëtima mund të shkaktojnë probleme me kamerën. Kur instaloni, kini kujdes të minimizoni dëmtimin e shkaktuar nga vetëtima, siç është tokëzimi.
- Mos vendosni materiale përcjellëse (drajvera, monedha, shkopinj metalikë, etj.) dhe kontejnerë të mbushur me ujë në kamerë. Shkakton lëndime të shkaktuara nga zjarri, goditja elektrike dhe rënia.
- Nëse dëshironi të zhvendosni produktin e instaluar, fikeni energjinë dhe zhvendoseni ose riinstalojeni. Përndryshe, mund të shkaktojë zjarr dhe goditje elektrike.
- Mos e instaloni në vende ku ka shumë lagështi, pluhur, blozë, etj. Shkakton zjarr dhe goditje elektrike.
- Shmangni vendet ku hyn rrezet e diellit direkte ose ku del nxehtësia, siç janë pajisjet e ngrohjes. Shkakton zjarr dhe goditje elektrike.
PASTRIMI
- Mos spërkatni ujë direkt në çdo pjesë të produktit kur pastroni. Shkakton zjarr dhe goditje elektrike.
Nëse produkti nuk funksionon siç duhet ose është dëmtuar, kontaktoni qendrën e shërbimit ose zyrën e blerjes.
 ILëndime ose dëmtim i pajisjeve mund të shkaktohen nëse ndonjë nga këto paralajmërime neglizhohet. |
FUQIA
- Përdorni linjën e energjisë pasi ta keni fiksuar mirë në terminalin e lidhjes së energjisë. Lidhja e paplotë mund të shkaktojë zjarr.
- Mos e zgjatni kabllon dalës të përshtatësit. Nëse keni nevojë të instaloni zgjatimin e kabllit të energjisë, ju lutemi kontaktoni qendrën e shërbimit.
- Përdorni energji të izoluar për energjinë e jashtme të lidhur me PoE.
INSTALIMI
- Rekomandohet të mos e prekni lentën kur instaloni produktin pasi fabrika dërgon me një rregullim fokusi të përfunduar gjatë fazës së inspektimit të përfundimit të prodhimit.
- Shmangni instalimin e kamerave që shikojnë drita të ndezura si rrezet e diellit. Shkakton dëmtim të sensorit të imazhit.
- Sigurohuni që të jetë e sigurt dhe e sigurt kur instaloni kamerën në mur ose tavan. Kjo mund të shkaktojë lëndime nga rënia.
- Mos lidhni shumë kamera në një përshtatës. Kapaciteti i tepërt shkakton nxehtësi jonormale dhe zjarr.
- Vishni doreza mbrojtëse kur instaloni/çinstaloni kamerën. Kjo shkakton djegie të shkaktuara nga temperatura e lartë në sipërfaqen e produktit.
- Mos e hidhni ose mos e goditni produktin. Ju lutemi qëndroni larg vendeve ku vibrimi është i fortë ose llojet e magneteve janë të pranishme.
- Instalojeni në një vend të ajrosur mirë. Kjo mund të shkaktojë zjarr dhe dështim.
PASTRIMI
- Fshijeni sipërfaqen e kontaminuar me një leckë të pastër, të butë dhe të thatë ose njomeni leckën e butë dhe të thatë për të parandaluar rrjedhjen e ujit, pastaj fshijeni zonën e kontaminuar.
Masa paraprake për instalimin dhe përdorimin
- Bateria (paketa e baterisë ose bateria e pajisur) nuk duhet të ekspozohet ndaj nxehtësisë së tepërt si rrezet e diellit, zjarri, etj.
- Mos e çmontoni kamerën sipas gjykimit tuaj.
- Nëse e instaloni me forcë produktin me forcë të tepruar, mosfunksionimi mund të dëmtojë kamerën.
- Mos e shponi ose tundni kamerën dhe kini kujdes që të mos e dëmtoni kamerën me ruajtje të pakujdesshme ose mosfunksionim.
- Kini kujdes që të mos e instaloni kamerën në një vend me shi ose të lagësht dhe mos e lini në një vend të lagësht.
- Instalimi ose përdorimi i produktit në ujë mund të shkaktojë dështim serioz të produktit.
- Mos e instaloni produktin nëse ka kimikate ose avuj në vendin ku është instaluar produkti, ose nëse mund të gjenerohet.
- Kini kujdes që të mos merrni kimikate në sipërfaqen e produktit kur instaloni produktin. Tretësit kimikë si agjentët e pastrimit dhe përbërësit ngjitës mund të shkaktojnë dëme fatale në sipërfaqen e produktit.
- Mos e instaloni afër kuzhinës ose tavolinës së gatimit pasi vaji i ngrënshëm si vaji i sojës gjithashtu mund të shkaktojë dëmtim dhe deformim të produktit. Mund të shkaktojë dëmtim të produktit.
- Kini kujdes që të mos merrni substanca të huaja në terminalin e kartës Micro SD. Nëse ka ndonjë substancë të huaj, fshijeni me një leckë të butë.
- Të dhënat nuk do të ruhen në fund të jetës së kartës Micro SD. Në këtë rast, blini një kartë të re Micro SD.
- Lagështia mund të ndodhë në xhamin e kamerës kur hapet kutia e re e produktit (ose kur produkti po funksionon fillimisht). Lagështia e gjeneruar hiqet nga një ventilim Gore i bashkangjitur në kamerë brenda disa orësh nga lidhja e energjisë.
- Për produktet e mbyllura me një tharëse ose absorbues të tipit kartë, ju lutemi instaloni sipas manualit.
- Përdorni vetëm me karrocë, stendë, trekëmbësh, kllapa ose tavolinë të specifikuar nga prodhuesi, ose të shitur me aparatin.
- Shkëputeni këtë aparat kur përdoret një karrocë. Kini kujdes kur zhvendosni kombinimin e karrocës/aparatit për të shmangur lëndimet nga përmbysja.
![]()
Produkti dhe Aksesorët
Shënim: Trashësia e kabllit 4.5ø deri në 5.5ø përdor një gomë të zezë, dhe mbi 5.5ø përdor një gomë të bardhë.
Emri i Pjesës
Çmontoni Kamerën
Përpara se të instaloni kamerën tuaj, duhet të lexoni paralajmërimet e mëposhtme.
- Duhet të kontrolloni nëse vendndodhja mund të mbajë pesë herë peshën e kamerës tuaj.
- Mos lejoni që kablli të kapet në vend të papërshtatshëm ose mbulesa e linjës elektrike të dëmtohet. Përndryshe, mund të shkaktojë një prishje ose zjarr.
- Kur instaloni kamerën tuaj, mos lejoni që asnjë person t'i afrohet vendit të instalimit. Nëse keni ndonjë gjë të vlefshme nën vendin, zhvendosini ato.
- Shkëputeni mbulesën e kupolës me çelësin torx të ofruar nga kutia e poshtme përpara instalimit të kamerës.
Mblidhni drejtimin e vrimës së vidës kur mbyllni mbulesën e kupolës.
Rivendosni në Vlerat e Parazgjedhura të Fabrikës
Shtypni butonin e rivendosjes për 5 sekonda për të rikthyer konfigurimin në vlerat e parazgjedhura të fabrikës.
Nëse shtypni butonin 'Reset' (Rivendos), do të humbni të gjitha të dhënat e konfigurimit. Nëse është e nevojshme, ju lutemi, mbani shënim për instalimin e mëtejshëm.
- Kamera ka një çelës manual IR, i vendosur nën lentën e kamerës. Ju mund ta përdorni këtë çelës për të ndezur ose fikur manualisht bordin IR LED sipas nevojave të instalimit.
Instalimi
- Çmontoni kamerën. Shihni seksionin 'Çmontoni kamerën' për detaje.
- Duke përdorur fletën e shabllonit, bëni vrimat e kabllove në mur/tavan.
- Lidhni kabllon e rrjetit dhe kabllon e energjisë përkatësisht. Shihni seksionin 'Kabllo' për detaje.
Futeni kabllon Lan në gomë së pari si (a) më poshtë. Futeni kabllon Lan në (b), atëherë (c) do të montohet në (b) fort. Si hap i fundit, (d) duhet të montohet në (c) pa lënë asnjë hapësirë.
- Fiksoni kutinë e poshtme në tavan.
- Për të arritur drejtimin dhe orientimin e dëshiruar të shikimit, rrotulloni kardanin me 3 akse. Për të fiksuar konfigurimin, shtrëngoni vidën ndaluese të animit.
![]()
- Bashkangjitni mbulesën e kupolës në kutinë e poshtme.
- Shkëputeni filmin mbrojtës nga mbulesa e kupolës.
Instalimi duke përdorur bulonën dhe dadon e montimit
- Çmontoni kamerën. Shihni seksionin '3. Çmontoni kamerën' për detaje.
- Duke përdorur fletën e shabllonit, bëni vrimën e kabllove në panelin e tavanit.
![]()
- Futni 2 bulonat e montimit në kutinë e poshtme të kamerës.
![]()
- Futni bulonat e montimit në vrimat e shabllonit pasi të keni lidhur kabllot.
![]()
- Rregulloni kamerën duke shtrënguar dadot e montimit në bulonat e montimit në panelin e tavanit.
![]()
- Për të arritur drejtimin dhe orientimin e dëshiruar të pamjes, rrotulloni kardanin me 3 akse. Për të rregulluar cilësimin, shtrëngoni vidën ndaluese të pjerrësisë.
![]()
- Bashkangjitni mbulesën e kupolës në kutinë e poshtme.
- Hiqni filmin mbrojtës nga mbulesa e kupolës
![]()
Kabllo
Dy opsione
Përdorni një çelës të aktivizuar me PoE për të lidhur të dhënat dhe energjinë përmes një kablloje të vetme dhe filloni menjëherë shikimin dhe regjistrimin e imazheve. Një çelës jo-PoE do të kërkojë një përshtatës për transmetimin e energjisë.
- Duke përdorur një çelës të aktivizuar me PoE
Kamera është në përputhje me PoE, duke lejuar transmetimin e energjisë dhe të dhënave përmes një kablloje të vetme Ethernet.
PoE eliminon nevojën për kabllot e ndryshme që përdoren për të fuqizuar, regjistruar ose kontrolluar kamerën.
Ndiqni ilustrimin më poshtë për të lidhur kamerën me një çelës të aktivizuar me PoE duke përdorur një kabllo Ethernet.
- Duke përdorur një çelës jo-PoE
Nëse nuk përdoret një çelës i aktivizuar me PoE, përdorni një përshtatës energjie për transmetimin e energjisë dhe një çelës jo-PoE për transmetimin e të dhënave.
Ndiqni ilustrimet më poshtë për të lidhur kamerën pa një çelës të aktivizuar me PoE.
Lidhja e energjisë
Ju lutemi, kontrolloni me kujdes tensionin dhe kapacitetin aktual të energjisë së vlerësuar.
| Fuqia e vlerësuar | Konsumi i energjisë | PoE |
| DC 12V | 6W | IEEE 802.3af class3 |
Lidhja e rrjetit
Lidhni kabllon e kryqëzuar në RJ-45.
Instaluesi IP
- Ekzekutoni Instaluesin IP
Ekzekutoni instaluesin IP.
Klikoni në menunë e përzgjedhjes së përshtatësit të rrjetit (NIC) pasi të ekzekutoni këtë program.
Zgjidhni një rrjet ku është lidhur një kamerë dhe më pas klikoni në butonin 'Search' (Kërko). (Duhen rreth 5 sekonda.)
Zgjidhni një kamerë për ta vendosur.
Informacioni i kamerës së zgjedhur do të shfaqet në Device Info (Informacioni i pajisjes).
Zgjidhni llojin e rrjetit.
Lloji i parazgjedhur i rrjetit të kamerës është STATIC (STATIK).
Kur vendoset në DHCP, nëse keni një server DHCP, ai do të vendosë automatikisht IP-në e kamerës.
Kur vendoset në DHCP, nëse nuk keni server DHCP, IP-ja e kamerës vendoset në 192.168.xxx.xxx pas një minute.
Konvertoni adresën MAC të pajisjes në adresën IP.
Adresa MAC e pajisjes është bashkangjitur në etiketën e produktit.
Mbuloni dy grupet e fundit të numrave heksadecimalë në numra dhjetorë
Futni informacionin e cilësimeve IP kur lloji i rrjetit është vendosur në STATIC (STATIK).
Informacioni i parazgjedhur TCP/IP
|
Ndryshoni portin sipas nevojës kur lloji i rrjetit është vendosur në STATIC (STATIK).
|
|
Futni ID-në dhe PW-në e kamerës për vërtetim.
Sigurohuni që të ndryshoni ID-në dhe PW-në për arsye sigurie.
Shkoni te "Web viewer>Setup>System> Users Management" (Shikuesi i uebit>Konfigurimi>Sistemi>Menaxhimi i përdoruesve) për ndryshimin e ID-së dhe PW-së.
ID-ja dhe PW-ja do të vendosen në vlerën e parazgjedhur kur 'factory reset' (rivendosni në gjendjen e fabrikës) kamerën.
Sigurohuni që të klikoni në butonin 'Save' (Ruaj) për të ruajtur vlerat e ndryshuara.
Një mesazh "Apply" (Apliko) do të shfaqet kur cilësimet aplikohen normalisht, ose një mesazh gabimi do të shfaqet kur dështon.
Për të rindezur ose rivendosur (përveç cilësimit të rrjetit) kamerën.
Zgjidhni një kamerë (mund të zgjidhen kamera të shumta) > Futni ID-në dhe PW-në > Klikoni në butonin Reboot (Rindez) ose Factory Reset (Rivendosja e fabrikës).
Mund të fshini një Active-X që është instaluar kur hyni në Web Viewer (Shikuesin e uebit).
Nuk keni nevojë për funksionin sepse kjo kamerë përdor shtojcën VLC në vend të Active-X.
Hedhja e Pajisjes së Vjetër
- Kur ky simbol i shportës së rrotave të kryqëzuar është bashkangjitur në një produkt, do të thotë se produkti mbulohet nga Direktiva Evropiane 2002/96/EC.
- Të gjitha produktet elektrike dhe elektronike duhet të hidhen veçmas nga rrjedha e mbetjeve komunale në përputhje me ligjet e përcaktuara nga qeveria ose autoritetet lokale.
- Hedhja e saktë e pajisjes suaj të vjetër do të ndihmojë në parandalimin e pasojave negative të mundshme për mjedisin dhe shëndetin e njeriut.
- Për informacione më të detajuara rreth hedhjes së pajisjes suaj të vjetër, ju lutemi kontaktoni zyrën e qytetit tuaj, shërbimin e asgjësimit të mbeturinave ose dyqanin ku e keni blerë produktin.
Ky pajisje është testuar dhe është gjetur se përputhet me kufijtë për një pajisje dixhitale të Klasit A, në përputhje me pjesën 15 të Rregullave të FCC. Këto kufij janë krijuar për të ofruar mbrojtje të arsyeshme kundër ndërhyrjeve të dëmshme kur pajisja funksionon në një mjedis komercial. Kjo pajisje gjeneron, përdor dhe mund të rrezatojë energji të frekuencës radio dhe, nëse nuk instalohet dhe përdoret në përputhje me manualin e udhëzimeve, mund të shkaktojë ndërhyrje të dëmshme në komunikimet radio. Funksionimi i kësaj pajisjeje në një zonë banimi ka të ngjarë të shkaktojë ndërhyrje të dëmshme, në këtë rast përdoruesit do t'i kërkohet të korrigjojë ndërhyrjen me shpenzimet e veta.
Për të shkëputur energjinë nga rrjeti, tërhiqeni spinën e kordonit të rrjetit. Kur instaloni produktin, sigurohuni që spina të jetë lehtësisht e arritshme.
Shkarko manual
Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.
Shkarko Wavestore WV-5D-28F - Udhëzues i Shpejtë i Kamerës IP Dome IR Vision 5MP
