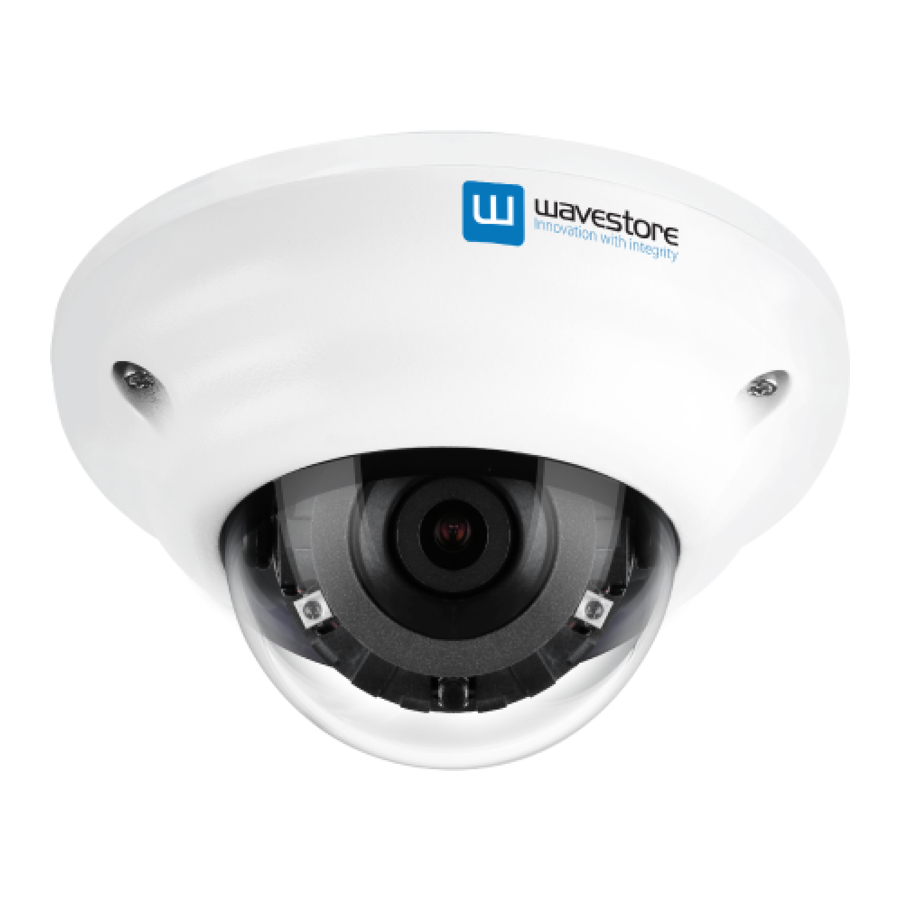

Wavestore WV-5D-28F - Vision 5MP IR Dome IP Camera - Przewodnik szybkiego startu
- 1 Informacje dotyczące bezpieczeństwa
- 2 Środki ostrożności dotyczące instalacji i użytkowania
- 3 Produkt i akcesoria
- 4 Nazwa części
- 5 Demontaż kamery
- 6 Instalacja
- 7 Instalacja za pomocą śruby montażowej i nakrętki
- 8 Okablowanie
- 9 Utylizacja starego urządzenia
- 10 Pobierz instrukcję
- 11 W innych językach
Informacje dotyczące bezpieczeństwa
Niniejsze instrukcje mają na celu zapewnienie, że użytkownik może prawidłowo korzystać z produktu, aby uniknąć niebezpieczeństwa lub utraty mienia.
 Poważne obrażenia lub śmierć mogą być spowodowane, jeśli którekolwiek z tych ostrzeżeń zostaną zignorowane. |
ZASILANIE
- Używaj tylko standardowych adapterów opisanych w instrukcji. Nieprawidłowe podłączenie źródła zasilania może spowodować pożar, porażenie prądem lub awarię.
- Jeśli ze źródła zasilania wydobywa się dym lub dziwny zapach, natychmiast odłącz zasilanie i skontaktuj się z centrum serwisowym lub biurem zakupu. Dalsze użytkowanie w takim stanie może spowodować pożar i porażenie prądem.
- Odłącz wtyczkę zasilania od gniazdka przed podłączeniem do listwy zaciskowej zasilania.
INSTALACJA
- Zainstaluj go zgodnie z temperaturą i wilgotnością otoczenia odpowiednią dla specyfikacji produktu. W przeciwnym razie może to spowodować pożar i porażenie prądem.
- Pioruny i błyskawice mogą powodować problemy z kamerą. Podczas instalacji należy uważać, aby zminimalizować szkody spowodowane przez wyładowania atmosferyczne, takie jak uziemienie.
- Nie umieszczaj materiałów przewodzących (śrubokrętów, monet, metalowych prętów itp.) i pojemników wypełnionych wodą na kamerze. Powoduje to obrażenia spowodowane pożarem, porażeniem prądem i upadkiem.
- Jeśli chcesz przenieść zainstalowany produkt, wyłącz zasilanie i przenieś go lub zainstaluj ponownie. W przeciwnym razie może to spowodować pożar i porażenie prądem.
- Nie instaluj go w miejscach o dużej wilgotności, zapyleniu, sadzy itp. Powoduje to pożar i porażenie prądem.
- Unikaj miejsc, w których dochodzi bezpośrednie światło słoneczne lub wydobywa się ciepło, takich jak urządzenia grzewcze. Powoduje to pożar i porażenie prądem.
CZYSZCZENIE
- Nie spryskuj wodą bezpośrednio żadnej części produktu podczas czyszczenia. Powoduje to pożar i porażenie prądem.
Jeśli produkt nie działa prawidłowo lub jest uszkodzony, skontaktuj się z centrum serwisowym lub biurem zakupu.
 IObrażenia lub uszkodzenie sprzętu mogą być spowodowane, jeśli którekolwiek z tych ostrzeżeń zostaną zignorowane. |
ZASILANIE
- Użyj przewodu zasilającego po jego mocnym przymocowaniu do zacisku podłączenia zasilania. Niepełne podłączenie może spowodować pożar.
- Nie przedłużaj kabla wyjściowego adaptera. Jeśli chcesz zainstalować przedłużenie kabla zasilającego, skontaktuj się z centrum serwisowym.
- Użyj izolowanego zasilania dla zewnętrznego zasilania podłączonego przez PoE.
INSTALACJA
- Zaleca się, aby nie dotykać obiektywu podczas instalacji produktu, ponieważ fabryka wysyła produkt z ustawioną ostrością podczas fazy kontroli ukończenia produkcji.
- Unikaj instalowania kamer skierowanych w stronę jasnych świateł, takich jak światło słoneczne. Powoduje uszkodzenie czujnika obrazu.
- Upewnij się, że jest bezpiecznie i pewnie podczas instalowania kamery na ścianie lub suficie. Może to spowodować obrażenia w wyniku upadku.
- Nie podłączaj wielu kamer do jednego adaptera. Nadmierna pojemność powoduje nienormalne ciepło i pożar.
- Podczas instalacji/deinstalacji kamery należy nosić rękawice ochronne. Powoduje to oparzenia spowodowane wysoką temperaturą na powierzchni produktu.
- Nie upuszczaj ani nie wstrząsaj produktem. Należy trzymać się z dala od miejsc, w których występują silne wibracje lub obecne są typy magnesów.
- Zainstaluj go w dobrze wentylowanym miejscu. Może to spowodować pożar i awarię.
CZYSZCZENIE
- Przetrzyj zanieczyszczoną powierzchnię czystą, miękką, suchą szmatką lub zwilż miękką, suchą szmatkę, aby zapobiec przepływowi wody, a następnie przetrzyj zanieczyszczony obszar.
Środki ostrożności dotyczące instalacji i użytkowania
- Akumulator (pakiet akumulatorów lub wyposażony akumulator) nie może być narażony na nadmierne ciepło, takie jak światło słoneczne, ogień itp.
- Nie demontuj kamery według własnego uznania.
- Jeśli zainstalujesz produkt na siłę z nadmierną siłą, awaria może uszkodzić kamerę.
- Nie uderzaj ani nie potrząsaj kamerą i uważaj, aby nie uszkodzić kamery przez nieostrożne przechowywanie lub awarię.
- Uważaj, aby nie instalować kamery w deszczowym lub wilgotnym miejscu i nie pozostawiaj jej w mokrym miejscu.
- Zainstalowanie lub używanie produktu w wodzie może spowodować poważną awarię produktu.
- Nie instaluj produktu, jeśli w miejscu instalacji produktu znajduje się substancja chemiczna lub para, lub jeśli może ona powstać.
- Uważaj, aby nie dopuścić do kontaktu chemikaliów z powierzchnią produktu podczas instalacji produktu. Rozpuszczalniki chemiczne, takie jak środki czyszczące i składniki klejące, mogą spowodować poważne uszkodzenia powierzchni produktu.
- Nie instaluj go w pobliżu kuchni lub stołu do gotowania, ponieważ olej jadalny, taki jak olej sojowy, może również spowodować uszkodzenie i odkształcenie produktu. Może to spowodować uszkodzenie produktu.
- Uważaj, aby nie dopuścić do przedostania się ciał obcych do zacisku karty Micro SD. Jeśli znajduje się tam jakakolwiek obca substancja, przetrzyj ją miękką szmatką.
- Dane nie zostaną zapisane pod koniec okresu eksploatacji karty Micro SD. W takim przypadku kup nową kartę Micro SD.
- Wilgoć może pojawić się w szkle kamery po otwarciu nowego pudełka produktu (lub gdy produkt jest uruchamiany po raz pierwszy). Powstała wilgoć jest usuwana przez odpowietrznik Gore przymocowany do kamery w ciągu kilku godzin od podłączenia zasilania.
- W przypadku produktów dołączonych do środka osuszającego lub absorbentu typu kartkowego należy go zainstalować zgodnie z instrukcją.
- Używaj tylko z wózkiem, stojakiem, statywem, wspornikiem lub stołem określonym przez producenta lub sprzedawanym z urządzeniem.
- Odłącz to urządzenie, gdy używany jest wózek. Zachowaj ostrożność podczas przesuwania kombinacji wózka/urządzenia, aby uniknąć obrażeń spowodowanych przewróceniem.
![]()
Produkt i akcesoria
Uwaga: Grubość kabla od 4,5ø do 5,5ø wykorzystuje czarną gumę, a powyżej 5,5ø wykorzystuje białą gumę.
Nazwa części
Demontaż kamery
Przed zainstalowaniem kamery należy przeczytać poniższe ostrzeżenia.
- Należy sprawdzić, czy lokalizacja może wytrzymać pięciokrotność wagi kamery.
- Nie pozwól, aby kabel został uwięziony w niewłaściwym miejscu lub aby osłona linii elektrycznej została uszkodzona. W przeciwnym razie może to spowodować awarię lub pożar.
- Podczas instalacji kamery nie pozwalaj nikomu zbliżać się do miejsca instalacji. Jeśli masz jakieś cenne rzeczy pod miejscem, odsuń je.
- Odłącz pokrywę kopuły za pomocą klucza Torx dostarczonego z dolnej obudowy przed instalacją kamery.
Zmontuj kierunek otworu na śrubę, gdy zamykasz pokrywę kopuły.
Przywróć ustawienia fabryczne
Naciśnij przycisk resetowania przez 5 sekund, aby przywrócić ustawienia fabryczne.
Jeśli naciśniesz przycisk "Reset" (resetowanie), stracisz wszystkie dane ustawień. W razie potrzeby zanotuj je do dalszej instalacji.
- Kamera ma ręczny przełącznik IR, znajdujący się pod obiektywem kamery. Możesz użyć tego przełącznika, aby ręcznie włączyć lub wyłączyć płytkę IR LED zgodnie z potrzebami instalacji.
Instalacja
- Zdemontuj kamerę. Szczegółowe informacje można znaleźć w sekcji "Demontaż kamery".
- Używając arkusza szablonu, wykonaj otwory na kable na ścianie/suficie.
- Podłącz odpowiednio kabel sieciowy i kabel zasilający. Szczegółowe informacje można znaleźć w sekcji "Okablowanie".
Włóż kabel Lan najpierw do gumy jako (a) poniżej. Włóż kabel Lan do (b), a następnie (c) zostanie szczelnie zmontowane z (b). Jako ostatni krok, (d) musi być zmontowane z (c) bez pozostawiania żadnej przestrzeni.
- Przymocuj dolną obudowę do sufitu.
- Aby uzyskać żądany kierunek widoku i orientację, obróć 3-osiowy przegub Cardana. Aby naprawić ustawienie, dokręć śrubę blokującą pochylenie.
![]()
- Przymocuj pokrywę kopuły do dolnej obudowy.
- Odłącz folię ochronną od pokrywy kopuły.
Instalacja za pomocą śruby montażowej i nakrętki
- Zdemontuj kamerę. Szczegółowe informacje znajdują się w rozdziale '3. Demontaż kamery'.
- Używając arkusza szablonu, wykonaj otwór na okablowanie na panelu sufitowym.
![]()
- Włóż 2 śruby montażowe do dolnej obudowy kamery.
![]()
- Włóż śruby montażowe w otwory szablonu po podłączeniu kabli.
![]()
- Przymocuj kamerę, dokręcając nakrętki montażowe do śrub montażowych na panelu sufitowym.
![]()
- Aby uzyskać żądany kierunek widoku i orientację, obróć 3-osiowy przegub Cardana. Aby ustalić ustawienie, dokręć śrubę blokującą pochylenie.
![]()
- Przymocuj pokrywę kopułkową do dolnej obudowy.
- Zdejmij folię ochronną z pokrywy kopułkowej
![]()
Okablowanie
Dwie opcje
Użyj przełącznika z obsługą PoE, aby podłączyć dane i zasilanie za pomocą jednego kabla i natychmiast rozpocząć przeglądanie i nagrywanie obrazów. Przełącznik bez PoE będzie wymagał adaptera do przesyłania zasilania.
- Użycie przełącznika z obsługą PoE
Kamera jest zgodna z PoE, co umożliwia przesyłanie zasilania i danych za pomocą jednego kabla Ethernet.
PoE eliminuje potrzebę stosowania różnych kabli używanych do zasilania, nagrywania lub sterowania kamerą.
Postępuj zgodnie z poniższą ilustracją, aby podłączyć kamerę do przełącznika z obsługą PoE za pomocą kabla Ethernet.
- Użycie przełącznika bez PoE
Jeśli nie jest używany przełącznik z obsługą PoE, użyj zasilacza do przesyłania zasilania i przełącznika bez PoE do przesyłania danych.
Postępuj zgodnie z poniższymi ilustracjami, aby podłączyć kamerę bez przełącznika z obsługą PoE.
Podłączenie zasilania
Proszę dokładnie sprawdzić napięcie i obciążalność znamionową zasilania.
| Moc znamionowa | Pobór mocy | PoE |
| DC 12V | 6W | IEEE 802.3af class3 |
Połączenie sieciowe
Podłącz kabel krosowy do RJ-45.
Instalator IP
- Uruchom Instalator IP
Uruchom instalator IP.
Kliknij menu wyboru karty sieciowej (NIC) po uruchomieniu tego programu.
Wybierz sieć, do której podłączona jest kamera, a następnie kliknij przycisk 'Search' (szukaj). (Zajmuje to około 5 sekund)
Wybierz kamerę do ustawienia.
Informacje o wybranej kamerze zostaną wyświetlone w Device Info (informacje o urządzeniu).
Wybierz typ sieci.
Domyślny typ sieci kamery to STATIC (statyczny).
Po ustawieniu na DHCP, jeśli masz serwer DHCP, automatycznie ustawi on adres IP kamery.
Po ustawieniu na DHCP, jeśli nie masz serwera DHCP, adres IP kamery zostanie ustawiony na 192.168.xxx.xxx po jednej minucie.
Konwertuj adres MAC urządzenia na adres IP.
Adres MAC urządzenia jest dołączony do etykiety produktu.
Przekonwertuj dwa ostatnie zestawy liczb szesnastkowych na liczby dziesiętne
Wprowadź informacje o ustawieniach IP, gdy typ sieci jest ustawiony na STATIC (statyczny).
Domyślne informacje TCP/IP
|
Zmień port w razie potrzeby, gdy typ sieci jest ustawiony na STATIC (statyczny).
|
|
Wprowadź ID (identyfikator) i PW (hasło) kamery w celu uwierzytelnienia.
Upewnij się, że zmieniłeś ID (identyfikator) i PW (hasło) ze względów bezpieczeństwa.
Przejdź do "Web viewer>Setup>System> Users Management" (Przeglądarka internetowa>Ustawienia>System>Zarządzanie użytkownikami), aby zmienić ID (identyfikator) i PW (hasło).
ID (identyfikator) i PW (hasło) zostaną ustawione na wartość domyślną, gdy 'factory reset' (przywrócenie ustawień fabrycznych) kamery.
Upewnij się, że kliknąłeś przycisk 'Save' (zapisz), aby zapisać zmienione wartości.
Komunikat "Apply" (zastosuj) pojawi się, gdy ustawienia zostaną zastosowane normalnie, lub komunikat o błędzie, gdy się nie powiedzie.
Aby ponownie uruchomić lub zresetować (z wyjątkiem ustawień sieciowych) kamerę.
Wybierz kamerę (można wybrać wiele kamer) > Wprowadź ID (identyfikator) i PW (hasło) > Kliknij przycisk Reboot (ponowne uruchomienie) lub Factory Reset (przywrócenie ustawień fabrycznych).
Można usunąć Active-X, który jest instalowany podczas uzyskiwania dostępu do Web Viewer (przeglądarki internetowej).
Nie potrzebujesz tej funkcji, ponieważ ta kamera używa wtyczki VLC zamiast Active-X.
Utylizacja starego urządzenia
- Kiedy ten symbol przekreślonego kosza na kółkach jest umieszczony na produkcie, oznacza to, że produkt jest objęty Dyrektywą Europejską 2002/96/EC.
- Wszystkie produkty elektryczne i elektroniczne powinny być utylizowane oddzielnie od strumienia odpadów komunalnych zgodnie z prawami wyznaczonymi przez rząd lub władze lokalne.
- Prawidłowa utylizacja starego urządzenia pomoże zapobiec potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego.
- Aby uzyskać bardziej szczegółowe informacje na temat utylizacji starego urządzenia, skontaktuj się z urzędem miasta, firmą zajmującą się utylizacją odpadów lub sklepem, w którym zakupiłeś produkt.
To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy A, zgodnie z częścią 15 przepisów FCC. Limity te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami, gdy urządzenie jest używane w środowisku komercyjnym. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i używane zgodnie z instrukcją obsługi, może powodować szkodliwe zakłócenia w komunikacji radiowej. Użytkowanie tego urządzenia w obszarze mieszkalnym może powodować szkodliwe zakłócenia, w którym to przypadku użytkownik będzie zobowiązany do usunięcia zakłóceń na własny koszt.
Aby odłączyć zasilanie od sieci, wyciągnij wtyczkę przewodu zasilającego. Podczas instalacji produktu upewnij się, że wtyczka jest łatwo dostępna.
