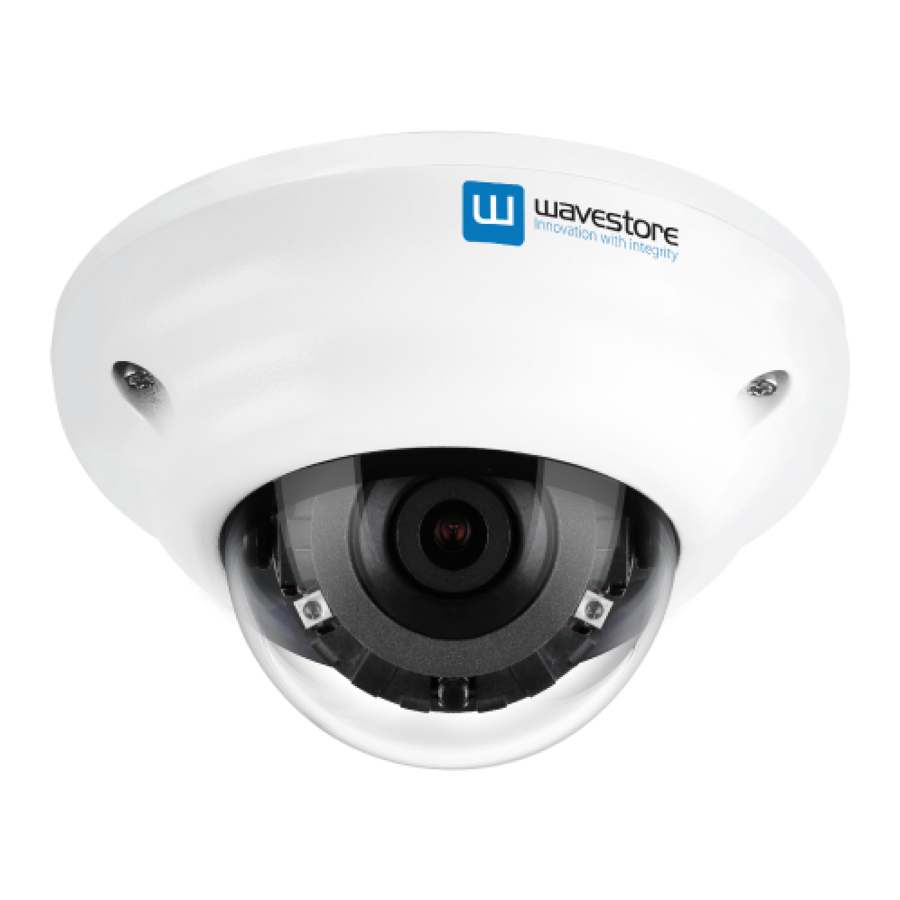

Panduan Memulai Cepat Kamera IP Dome IR 5MP Wavestore WV-5D-28F - Vision

Isi

1 Informasi Keselamatan
2 Tindakan Pencegahan Pemasangan dan Penggunaan
3 Produk & Aksesori
4 Nama Bagian
5 Bongkar Kamera
6 Instalasi
7 Instalasi Menggunakan Baut & Mur Pemasangan
8 Pengkabelan
- 8.1 IP Installer
9 Pembuangan Peralatan Lama
10 Unduh manual
11 Dalam Bahasa Lain

Informasi Keselamatan

Instruksi ini dimaksudkan untuk memastikan bahwa pengguna dapat menggunakan produk dengan benar untuk menghindari bahaya atau kehilangan properti.

Cedera serius atau kematian dapat disebabkan
jika salah satu dari peringatan ini diabaikan.

DAYA

Gunakan hanya adaptor standar yang tertulis di manual. Koneksi sumber daya yang salah dapat menyebabkan kebakaran, sengatan listrik, atau kegagalan.
Jika ada asap atau bau aneh dari sumber daya, segera putuskan daya dan hubungi pusat layanan atau kantor pembelian. Jika Anda terus menggunakannya seperti itu, dapat menyebabkan kebakaran dan sengatan listrik.
Cabut steker listrik dari stopkontak sebelum menghubungkan ke blok terminal daya.

INSTALASI

Pasang sesuai dengan lingkungan suhu dan kelembapan yang sesuai untuk spesifikasi produk. Jika tidak, dapat menyebabkan kebakaran dan sengatan listrik.
Guntur dan kilat dapat menyebabkan masalah pada kamera. Saat memasang, berhati-hatilah untuk meminimalkan kerusakan yang disebabkan oleh petir seperti grounding.
Jangan letakkan bahan konduktif (obeng, koin, batang logam, dll.) dan wadah berisi air di atas kamera. Hal ini menyebabkan cedera yang disebabkan oleh kebakaran, sengatan listrik, dan jatuh.
Jika Anda ingin memindahkan produk yang terpasang, matikan daya dan pindahkan atau pasang kembali. Jika tidak, dapat menyebabkan kebakaran dan sengatan listrik.
Jangan memasangnya di tempat yang banyak kelembapan, debu, jelaga, dll. Hal ini menyebabkan kebakaran dan sengatan listrik.
Hindari tempat yang terkena sinar matahari langsung atau tempat keluarnya panas, seperti peralatan pemanas. Hal ini menyebabkan kebakaran dan sengatan listrik.

PEMBERSIHAN

Jangan menyemprotkan air langsung ke setiap bagian produk saat membersihkan. Hal ini menyebabkan kebakaran dan sengatan listrik.

Jika produk tidak berfungsi dengan baik atau rusak, hubungi pusat layanan atau kantor pembelian.

ICedera atau kerusakan peralatan dapat disebabkan jika salah satu dari peringatan ini diabaikan.

DAYA

Gunakan saluran listrik setelah memasangnya dengan kuat ke terminal koneksi daya. Koneksi yang tidak lengkap dapat menyebabkan kebakaran.
Jangan memperpanjang kabel output adaptor. Jika Anda perlu memasang ekstensi kabel daya, harap hubungi pusat layanan.
Gunakan daya terisolasi untuk daya eksternal yang terhubung dengan PoE.

INSTALASI

Disarankan untuk tidak menyentuh lensa saat memasang produk karena pabrik mengirimkan dengan penyesuaian fokus yang telah diselesaikan selama fase inspeksi penyelesaian pembuatan.
Hindari memasang kamera yang menghadap cahaya terang seperti sinar matahari. Menyebabkan kerusakan pada sensor gambar.
Pastikan aman dan terpasang dengan aman saat memasang kamera di dinding atau langit-langit. Hal ini dapat menyebabkan cedera akibat jatuh.
Jangan menghubungkan beberapa kamera ke satu adaptor. Kapasitas berlebih menyebabkan panas dan kebakaran yang tidak normal.
Kenakan sarung tangan pelindung saat memasang/melepas kamera. Hal ini menyebabkan luka bakar yang disebabkan oleh suhu tinggi pada permukaan produk.
Jangan menjatuhkan atau mengagetkan produk. Harap menjauh dari tempat yang getarannya parah atau terdapat jenis magnet.
Pasang di tempat yang berventilasi baik. Hal ini dapat menyebabkan kebakaran dan kegagalan.

PEMBERSIHAN

Seka permukaan yang terkontaminasi dengan kain bersih, lembut, dan kering atau basahi kain lembut dan kering untuk mencegah air mengalir, lalu seka area yang terkontaminasi.

Tindakan Pencegahan Pemasangan dan Penggunaan

Baterai (paket baterai atau baterai yang dilengkapi) tidak boleh terkena panas berlebihan seperti sinar matahari, api, dll.
Jangan membongkar kamera atas kebijaksanaan Anda sendiri.
Jika Anda memasang produk secara paksa dengan kekuatan berlebihan, kerusakan dapat merusak kamera.
Jangan meninju atau menggoyangkan kamera dan berhati-hatilah agar tidak merusak kamera dengan penyimpanan atau kerusakan yang ceroboh.
Berhati-hatilah untuk tidak memasang kamera di tempat yang hujan atau lembap, dan jangan meninggalkannya di tempat yang basah.
Memasang atau menggunakan produk di dalam air dapat menyebabkan kerusakan produk yang serius.
Jangan memasang produk jika ada bahan kimia atau uap di tempat produk dipasang, atau jika dapat dihasilkan.
Berhati-hatilah agar tidak terkena bahan kimia di permukaan produk saat memasang produk. Pelarut kimia seperti bahan pembersih dan komponen perekat dapat menyebabkan kerusakan fatal pada permukaan produk.
Jangan memasangnya di dekat dapur atau meja masak karena minyak nabati seperti minyak kedelai juga dapat menyebabkan kerusakan dan deformasi produk. Hal ini dapat menyebabkan kerusakan produk.
Berhati-hatilah agar tidak ada benda asing yang masuk ke terminal kartu Micro SD. Jika ada benda asing, bersihkan dengan kain lembut.
Data tidak akan disimpan di akhir masa pakai kartu Micro SD. Dalam hal ini, beli kartu Micro SD baru.
Kelembapan dapat terjadi di kaca kamera saat kotak produk baru dibuka (atau saat produk pertama kali dijalankan). Kelembapan yang dihasilkan dihilangkan oleh ventilasi Gore yang terpasang pada kamera dalam beberapa jam setelah koneksi daya.
Untuk produk yang disertakan dengan pengering atau penyerap tipe kartu, harap pasang sesuai dengan manual.
Gunakan hanya dengan kereta, dudukan, tripod, braket, atau meja yang ditentukan oleh pabrikan, atau dijual bersama peralatan.
Cabut peralatan ini saat kereta digunakan. Berhati-hatilah saat memindahkan kombinasi kereta/peralatan untuk menghindari cedera akibat jungkir balik.

Produk & Aksesori

Catatan: Ketebalan kabel 4.5ø hingga 5.5ø menggunakan karet hitam, dan di atas 5.5ø menggunakan karet putih.

Nama Bagian

Bongkar Kamera

Sebelum memasang kamera Anda, Anda harus membaca peringatan berikut.

Anda harus memeriksa apakah lokasi tersebut dapat menahan lima kali berat kamera Anda.
Jangan biarkan kabel tersangkut di tempat yang tidak tepat atau penutup saluran listrik rusak. Jika tidak, dapat menyebabkan kerusakan atau kebakaran.
Saat memasang kamera Anda, jangan izinkan siapa pun mendekati lokasi pemasangan. Jika Anda memiliki barang berharga di bawah tempat itu, pindahkan.

Lepaskan penutup dome dengan kunci pas torx yang disediakan dari casing bawah sebelum memasang kamera.

Rakit arah lubang sekrup saat Anda menutup penutup dome.

Kembalikan ke Default Pabrik
Tekan tombol reset selama 5 detik untuk mengembalikan pengaturan ke default pabrik.

Jika Anda menekan tombol 'Reset' (Atur Ulang), Anda akan kehilangan semua data pengaturan. Jika diperlukan, harap catat untuk pemasangan lebih lanjut.

Kamera memiliki sakelar IR manual, terletak di bawah lensa kamera. Anda dapat menggunakan sakelar ini untuk menyalakan atau mematikan papan LED IR secara manual sesuai dengan kebutuhan pemasangan.

Instalasi

Bongkar kamera. Lihat bagian 'Bongkar kamera' untuk detailnya.
Menggunakan lembar templat, buat lubang kabel di dinding/langit-langit.
Hubungkan kabel jaringan dan kabel daya masing-masing. Lihat bagian 'Pengkabelan' untuk detailnya.

Masukkan kabel Lan ke dalam karet terlebih dahulu seperti (a) di bawah ini. Masukkan kabel Lan ke (b), lalu (c) akan dirakit ke (b) dengan erat. Sebagai langkah terakhir, (d) perlu dirakit ke (c) tanpa membuat ruang apa pun.

Perbaiki casing bawah di langit-langit.
Untuk mencapai arah dan orientasi tampilan yang diinginkan, putar gimbal 3 sumbu. Untuk memperbaiki pengaturan, kencangkan sekrup penghenti kemiringan.
Pasang penutup dome ke casing bawah.
Lepaskan film pelindung dari penutup dome.

Instalasi Menggunakan Baut & Mur Pemasangan

Bongkar kamera. Lihat bagian '3. Membongkar kamera' untuk detailnya.
Menggunakan lembar templat, buat lubang kabel pada panel langit-langit.
Masukkan 2 baut pemasangan ke dalam casing bawah kamera.
Masukkan baut pemasangan ke dalam lubang templat setelah menghubungkan kabel.
Perbaiki kamera dengan mengencangkan mur pemasangan ke baut pemasangan pada panel langit-langit.
Untuk mencapai arah pandang dan orientasi yang diinginkan, putar gimbal 3-axis. Untuk memperbaiki pengaturan, kencangkan sekrup penghenti kemiringan.
Pasang penutup kubah ke casing bawah.
Lepaskan film pelindung dari penutup kubah

Pengkabelan

Dua Pilihan
Gunakan swtich yang mendukung PoE untuk menghubungkan data dan daya melalui satu kabel dan mulai melihat dan merekam gambar secara instan. Switch non-PoE akan memerlukan adaptor untuk transmisi daya.

Menggunakan Switch yang Mendukung PoE
Kamera ini sesuai dengan PoE, memungkinkan transmisi daya dan data melalui satu kabel Ethernet.

PoE menghilangkan kebutuhan kabel yang berbeda yang digunakan untuk memberi daya, merekam, atau mengontrol kamera.

Ikuti ilustrasi di bawah ini untuk menghubungkan kamera ke switch yang mendukung PoE menggunakan kabel Ethernet.

Menggunakan Switch Non-PoE

Jika switch yang mendukung PoE tidak digunakan, gunakan adaptor daya untuk transmisi daya dan switch non-PoE untuk transmisi data.

Ikuti ilustrasi di bawah ini untuk menghubungkan kamera tanpa Switch yang mendukung PoE.

Koneksi Daya
Harap periksa tegangan dan kapasitas arus daya terukur dengan hati-hati.

Daya Terukur	Konsumsi Daya	PoE
DC 12V	6W	IEEE 802.3af class3

Koneksi Jaringan
Hubungkan kabel crossover ke RJ-45.

IP Installer

Jalankan IP Installer

Jalankan IP installer.

Klik pada Menu pemilihan Adaptor Jaringan (NIC) setelah menjalankan program ini.

Pilih jaringan tempat kamera terhubung lalu klik tombol 'Search' (Cari). (Membutuhkan waktu sekitar 5 detik)

Pilih kamera untuk diatur.

Informasi kamera yang dipilih akan ditampilkan di Device Info (Info Perangkat).

Pilih tipe jaringan.
Tipe jaringan default kamera adalah STATIC (Statis).
Saat diatur ke DHCP, jika Anda memiliki server DHCP, itu akan secara otomatis mengatur IP Kamera.
Saat diatur ke DHCP, jika Anda tidak memiliki server DHCP, IP Kamera diatur ke 192.168.xxx.xxx setelah satu menit.

Konversi alamat MAC perangkat ke alamat IP.

Alamat MAC perangkat terlampir pada label Produk.

Ubah dua set terakhir angka heksadesimal menjadi angka desimal

Masukkan informasi pengaturan IP saat tipe jaringan diatur ke STATIC (Statis).

Informasi TCP/IP Default

IP: 192.168.xxx.xxx
Subnet Mask (Masker Subnet): 255.255.0.0
Gateway: 192.168.0.1
DNS: 168.126.63.1

Ubah port sesuai kebutuhan saat tipe jaringan diatur ke STATIC (Statis).

'Port Forwarding' (Penerusan Port) harus diatur untuk akses eksternal ke kamera.

Lihat manual hub jaringan untuk pengaturan 'Port Forwarding' (Penerusan Port).

Perubahan tambahan pada port HTTPS, RTSP dapat dilakukan di Web Viewer > Halaman Admin.

Masukkan ID dan PW kamera untuk autentikasi.

Pastikan untuk mengubah ID dan PW karena alasan keamanan.
Buka "Web viewer>Setup>System> Users Management" (Penampil Web>Pengaturan>Sistem>Manajemen Pengguna) untuk perubahan ID dan PW.
ID dan PW akan diatur ke nilai default saat 'factory reset' (reset pabrik) kamera.

Pastikan untuk mengklik tombol 'Save' (Simpan) untuk menyimpan nilai yang diubah.

Pesan "Apply" (Terapkan) akan muncul ketika pengaturan diterapkan secara normal, atau pesan kesalahan akan muncul ketika gagal.

Untuk me-reboot atau me-reset (kecuali pengaturan jaringan) kamera.

Pilih kamera (beberapa kamera dapat dipilih) > Masukkan ID dan PW > Klik tombol Reboot atau Factory Reset (Reset Pabrik).

Dapat menghapus Active-X yang diinstal saat mengakses Web Viewer.

Anda tidak memerlukan fungsi ini karena kamera ini menggunakan plugin VLC alih-alih Active-X.

Pembuangan Peralatan Lama

Ketika simbol tempat sampah beroda yang disilang ini ditempelkan pada suatu produk, itu berarti produk tersebut tercakup dalam European Directive 2002/96/EC.
Semua produk listrik dan elektronik harus dibuang secara terpisah dari aliran limbah kota sesuai dengan undang-undang yang ditetapkan oleh pemerintah atau otoritas setempat.
Pembuangan peralatan lama Anda yang benar akan membantu mencegah potensi konsekuensi negatif bagi lingkungan dan kesehatan manusia.
Untuk informasi lebih rinci tentang pembuangan peralatan lama Anda, silakan hubungi kantor kota Anda, layanan pembuangan limbah, atau toko tempat Anda membeli produk.

Peralatan ini telah diuji dan dinyatakan memenuhi batasan untuk perangkat digital Kelas A, sesuai dengan bagian 15 dari FCC Rules. Batasan ini dirancang untuk memberikan perlindungan yang wajar terhadap interferensi berbahaya ketika peralatan dioperasikan di lingkungan komersial. Peralatan ini menghasilkan, menggunakan, dan dapat memancarkan energi frekuensi radio dan, jika tidak dipasang dan digunakan sesuai dengan instruksi manual, dapat menyebabkan interferensi berbahaya pada komunikasi radio. Pengoperasian peralatan ini di area perumahan kemungkinan akan menyebabkan interferensi berbahaya yang dalam hal ini pengguna akan diminta untuk memperbaiki interferensi dengan biaya sendiri.
