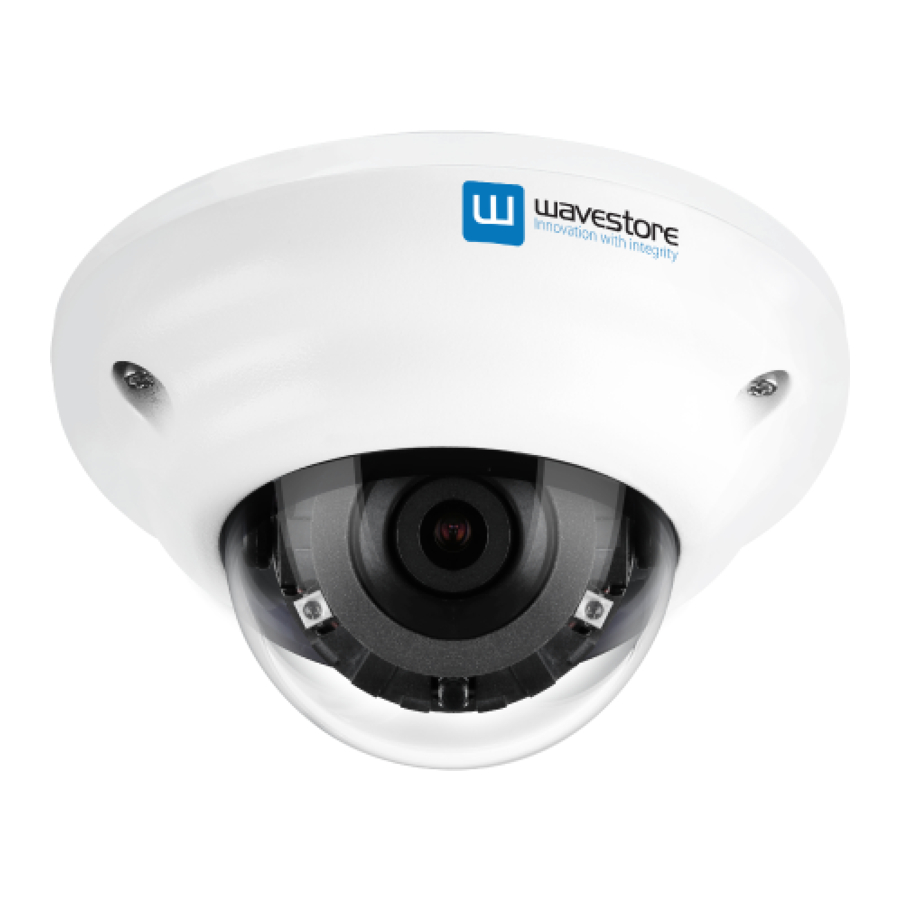

Wavestore WV-5D-28F - Ghid de pornire rapidă pentru camera IP Dome IR Vision 5MP
Informații de siguranță
Aceste instrucțiuni sunt destinate să asigure că utilizatorul poate folosi corect produsul pentru a evita pericolul sau pierderea de proprietate.
 Răniri grave sau deces pot fi cauzate dacă oricare dintre aceste avertismente sunt neglijate. |
ALIMENTARE
- Utilizați numai adaptoare standardizate scrise în manual. Conectarea incorectă a sursei de alimentare poate provoca incendiu, șoc electric sau defecțiune.
- Dacă există fum sau un miros ciudat de la sursa de alimentare, deconectați imediat alimentarea și contactați centrul de service sau biroul de achiziții. Dacă continuați să-l utilizați așa cum este, poate provoca incendiu și șoc electric.
- Deconectați ștecherul de la priză înainte de a vă conecta la blocul terminal de alimentare.
INSTALARE
- Instalați-l în funcție de mediul de temperatură și umiditate adecvat pentru specificațiile produsului. În caz contrar, poate provoca incendiu și șoc electric.
- Tunetele și fulgerele pot cauza probleme cu camera. La instalare, aveți grijă să minimizați daunele cauzate de fulgere, cum ar fi împământarea.
- Nu așezați materiale conductoare (șurubelnițe, monede, bețe metalice etc.) și recipiente umplute cu apă pe cameră. Provoacă răniri cauzate de incendiu, șoc electric și cădere.
- Dacă doriți să mutați produsul instalat, opriți alimentarea și mutați-l sau reinstalați-l. În caz contrar, poate provoca incendiu și șoc electric.
- Nu-l instalați în locuri cu multă umiditate, praf, funingine etc. Provoacă incendiu și șoc electric.
- Evitați locurile unde intră lumina directă a soarelui sau unde iese căldură, cum ar fi aparatele de încălzire. Provoacă incendiu și șoc electric.
CURĂȚARE
- Nu pulverizați apă direct pe fiecare parte a produsului la curățare. Provoacă incendiu și șoc electric.
Dacă produsul nu funcționează corect sau este deteriorat, contactați centrul de service sau biroul de achiziții.
 Irănirea sau deteriorarea echipamentului pot fi cauzate dacă oricare dintre aceste precauții sunt neglijate. |
ALIMENTARE
- Utilizați linia de alimentare după ce o fixați ferm la terminalul de conectare a alimentării. Conectarea incompletă poate provoca un incendiu.
- Nu prelungiți cablul de ieșire al adaptorului. Dacă trebuie să instalați prelungirea cablului de alimentare, vă rugăm să contactați centrul de service.
- Utilizați alimentare izolată pentru alimentarea externă conectată PoE.
INSTALARE
- Se recomandă să nu atingeți obiectivul atunci când instalați produsul, deoarece fabrica livrează cu o ajustare a focalizării finalizată în timpul fazei de inspecție la finalizarea fabricării.
- Evitați instalarea camerelor cu fața spre lumini puternice, cum ar fi lumina soarelui. Provoacă daune senzorului de imagine.
- Asigurați-vă că este sigur și sigur atunci când instalați camera pe perete sau pe tavan. Acest lucru poate provoca răniri prin cădere.
- Nu conectați mai multe camere la un singur adaptor. Capacitatea excesivă provoacă căldură anormală și incendiu.
- Purtați mănuși de protecție la instalarea/dezinstalarea camerei. Acest lucru provoacă arsuri cauzate de temperatura ridicată de pe suprafața produsului.
- Nu scăpați sau nu șocați produsul. Vă rugăm să stați departe de locurile unde vibrațiile sunt severe sau sunt prezente tipuri de magneți.
- Instalați-l într-un loc bine ventilat. Acest lucru poate provoca incendiu și defecțiune.
CURĂȚARE
- Ștergeți suprafața contaminată cu o cârpă curată, moale, uscată sau umeziți cârpa moale și uscată pentru a preveni curgerea apei, apoi ștergeți zona contaminată.
Precauții de instalare și utilizare
- Bateria (acumulatorul sau bateria echipată) nu trebuie expusă la căldură excesivă, cum ar fi lumina soarelui, foc etc.
- Nu dezasamblați camera la discreția dumneavoastră.
- Dacă instalați cu forța produsul cu forță excesivă, funcționarea defectuoasă poate deteriora camera.
- Nu loviți sau agitați camera și aveți grijă să nu deteriorați camera cu depozitare neglijentă sau funcționare defectuoasă.
- Aveți grijă să nu instalați camera într-un loc ploios sau umed și nu o lăsați într-un loc umed.
- Instalarea sau utilizarea produsului în apă poate cauza defecțiuni grave ale produsului.
- Nu instalați produsul dacă există substanțe chimice sau vapori în locul unde este instalat produsul sau dacă pot fi generate.
- Aveți grijă să nu puneți substanțe chimice pe suprafața produsului atunci când instalați produsul. Solvenții chimici, cum ar fi agenții de curățare și componentele adezive, pot provoca daune fatale suprafeței produsului.
- Nu-l instalați lângă bucătărie sau masă de gătit, deoarece uleiul comestibil, cum ar fi uleiul de soia, poate provoca, de asemenea, deteriorarea și deformarea produsului. Poate provoca deteriorarea produsului.
- Aveți grijă să nu puneți substanțe străine pe terminalul cardului Micro SD. Dacă există vreo substanță străină, ștergeți-o cu o cârpă moale.
- Datele nu vor fi salvate la sfârșitul duratei de viață a cardului Micro SD. În acest caz, achiziționați un card Micro SD nou.
- Umiditatea poate apărea în sticla camerei când se deschide cutia produsului nou (sau când produsul rulează inițial). Umiditatea generată este îndepărtată de o aerisire Gore atașată la cameră în câteva ore de la conectarea la alimentare.
- Pentru produsele închise cu un desicant sau un absorbant de tip card, vă rugăm să îl instalați conform manualului.
- Utilizați numai cu căruciorul, suportul, trepiedul, suportul sau masa specificate de producător sau vândute împreună cu aparatul.
- Deconectați acest aparat când se folosește un cărucior. Aveți grijă când mutați combinația cărucior/aparat pentru a evita rănirea cauzată de răsturnare.
![]()
Produs și accesorii
Notă: Grosimea cablului 4,5ø până la 5,5ø folosește un cauciuc negru, iar peste 5,5ø folosește un cauciuc alb.
Numele părții
Dezasamblați camera
Înainte de a instala camera, trebuie să citiți următoarele precauții.
- Trebuie să verificați dacă locația poate suporta de cinci ori greutatea camerei dumneavoastră.
- Nu lăsați cablul să fie prins într-un loc necorespunzător sau capacul liniei electrice să fie deteriorat. În caz contrar, poate provoca o defecțiune sau un incendiu.
- Când instalați camera, nu permiteți nimănui să se apropie de locul de instalare. Dacă aveți lucruri valoroase sub loc, îndepărtați-le.
- Detașați capacul cupolei cu cheia torx furnizată de la carcasa inferioară înainte de a instala camera.
Asamblați direcția găurii șurubului când închideți capacul cupolei.
Resetați la valorile implicite din fabrică (Reset to the Factory Default)
Apăsați butonul de resetare timp de 5 secunde pentru a readuce configurarea la valorile implicite din fabrică.
Dacă apăsați butonul 'Reset' (Resetare), veți pierde toate datele de setare. Dacă este necesar, vă rugăm să luați notițe pentru instalare ulterioară.
- Camera are un comutator IR manual, situat sub obiectivul camerei. Puteți utiliza acest comutator pentru a porni sau opri manual placa LED IR în funcție de nevoile de instalare.
Instalare
- Dezasamblați camera. Consultați secțiunea „Dezasamblați camera” pentru detalii.
- Folosind foaia șablon, faceți găurile pentru cabluri pe perete/tavan.
- Conectați cablul de rețea și cablul de alimentare respectiv. Consultați secțiunea „Cablare” pentru detalii.
Introduceți mai întâi cablul Lan în cauciuc ca (a) mai jos. Puneți cablul Lan în (b), apoi (c) va fi asamblat strâns la (b). Ca ultim pas, (d) trebuie asamblat la (c) fără a lăsa spațiu.
- Fixați carcasa inferioară pe tavan.
- Pentru a obține direcția și orientarea dorite a vizualizării, rotiți cardanul cu 3 axe. Pentru a fixa setarea, strângeți șurubul opritor de înclinare.
![]()
- Atașați capacul cupolei la carcasa inferioară.
- Detașați folia de protecție de pe capacul cupolei.
Instalare folosind șurub și piuliță de montare
- Dezasamblați camera. Consultați secțiunea '3. Dezasamblați camera' pentru detalii.
- Folosind foaia șablon, faceți orificiul pentru cabluri pe panoul de tavan.
![]()
- Introduceți cele 2 șuruburi de montare în carcasa inferioară a camerei.
![]()
- Introduceți șuruburile de montare în orificiile șablon după conectarea cablurilor.
![]()
- Fixați camera strângând piulițele de montare pe șuruburile de montare de pe panoul de tavan.
![]()
- Pentru a obține direcția și orientarea dorită a vizualizării, rotiți cardanul cu 3 axe. Pentru a fixa setarea, strângeți șurubul opritor de înclinare.
![]()
- Atașați capacul cupolei la carcasa inferioară.
- Detașați folia de protecție de pe capacul cupolei
![]()
Cablare
Două opțiuni
Utilizați un switch cu funcție PoE pentru a conecta datele și alimentarea printr-un singur cablu și începeți să vizualizați și să înregistrați imagini instantaneu. Un switch non-PoE va necesita un adaptor pentru transmisia de energie.
- Utilizarea unui switch cu funcție PoE
Camera este compatibilă cu PoE, permițând transmiterea de energie și date printr-un singur cablu Ethernet.
PoE elimină necesitatea diferitelor cabluri utilizate pentru alimentarea, înregistrarea sau controlul camerei.
Urmați ilustrația de mai jos pentru a conecta camera la un switch cu funcție PoE folosind un cablu Ethernet.
- Utilizarea unui switch non-PoE
Dacă nu se utilizează un switch cu funcție PoE, utilizați un adaptor de alimentare pentru transmisia de energie și un switch non-PoE pentru transmisia de date.
Urmați ilustrațiile de mai jos pentru a conecta camera fără un switch cu funcție PoE.
Conexiune de alimentare
Vă rugăm să verificați cu atenție tensiunea și capacitatea de curent ale puterii nominale.
| Putere nominală | Consum de energie | PoE |
| DC 12V | 6W | IEEE 802.3af class3 |
Conexiune de rețea
Conectați cablul crossover în RJ-45.
Instalator IP
- Rulați IP Installer (Instalator IP)
Rulați IP installer (instalatorul IP).
Faceți clic pe meniul de selectare Adaptor de rețea (NIC) după rularea acestui program.
Selectați o rețea la care este conectată o cameră, apoi faceți clic pe butonul 'Search' ('Căutare'). (Durează aproximativ 5 secunde.)
Selectați o cameră de configurat.
Informațiile despre camera selectată vor fi afișate în Device Info (Informații despre dispozitiv).
Selectați tipul de rețea.
Tipul de rețea implicit al camerei este STATIC (STATICĂ).
Când este setat la DHCP, dacă aveți un server DHCP, acesta va seta automat IP-ul camerei.
Când este setat la DHCP, dacă nu aveți un server DHCP, IP-ul camerei este setat la 192.168.xxx.xxx după un minut.
Convertiți adresa MAC a dispozitivului în adresa IP.
Adresa MAC a dispozitivului este atașată pe eticheta produsului.
Acoperiți ultimele două seturi de numere hexazecimale cu numere zecimale
Introduceți informațiile de setare IP atunci când tipul de rețea este setat la STATIC (STATICĂ).
Informații TCP/IP implicite
|
Schimbați portul după cum este necesar atunci când tipul de rețea este setat la STATIC (STATICĂ).
|
|
Introduceți ID-ul și PW-ul camerei pentru autentificare.
Asigurați-vă că schimbați ID-ul și PW-ul din motive de securitate.
Accesați "Web viewer>Setup>System> Users Management" ("Vizualizator web>Configurare>Sistem>Gestionare utilizatori") pentru modificarea ID-ului și PW-ului.
ID-ul și PW-ul vor fi setate la valoarea implicită atunci când 'factory reset' ('resetare la setările din fabrică') camera.
Asigurați-vă că faceți clic pe butonul 'Save' ('Salvare') pentru a salva valorile modificate.
Un mesaj "Apply" ("Aplicare") va apărea atunci când setările sunt aplicate în mod normal sau un mesaj de eroare va apărea când nu a reușit.
Pentru a reporni sau reseta (cu excepția setării de rețea) camera.
Selectați o cameră (pot fi selectate mai multe camere) > Introduceți ID-ul și PW-ul > Faceți clic pe butonul Reboot (Repornire) sau Factory Reset (Resetare la setările din fabrică).
Posibilitatea de a șterge un Active-X care este instalat la accesarea Web Viewer (Vizualizator web).
Nu aveți nevoie de funcție, deoarece această cameră utilizează pluginul VLC în loc de Active-X.
Eliminarea aparatului vechi
- Când acest simbol al coșului de gunoi tăiat cu o cruce este atașat unui produs, înseamnă că produsul este acoperit de Directiva Europeană 2002/96/CE.
- Toate produsele electrice și electronice trebuie eliminate separat de fluxul de deșeuri municipale, în conformitate cu legile desemnate de guvern sau de autoritățile locale.
- Eliminarea corectă a aparatului dvs. vechi va ajuta la prevenirea potențialelor consecințe negative asupra mediului și sănătății umane.
- Pentru informații mai detaliate despre eliminarea aparatului dvs. vechi, vă rugăm să contactați biroul orașului dvs., serviciul de eliminare a deșeurilor sau magazinul de unde ați achiziționat produsul.
Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital de Clasa A, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este utilizat într-un mediu comercial. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu manualul de instrucțiuni, poate provoca interferențe dăunătoare comunicațiilor radio. Funcționarea acestui echipament într-o zonă rezidențială este susceptibilă de a provoca interferențe dăunătoare, caz în care utilizatorului i se va cere să corecteze interferența pe propria cheltuială.
Pentru a deconecta alimentarea de la rețea, scoateți ștecherul cablului de alimentare. Când instalați produsul, asigurați-vă că ștecherul este ușor accesibil.
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Wavestore WV-5D-28F - Ghid de pornire rapidă pentru camera IP Dome IR Vision 5MP
