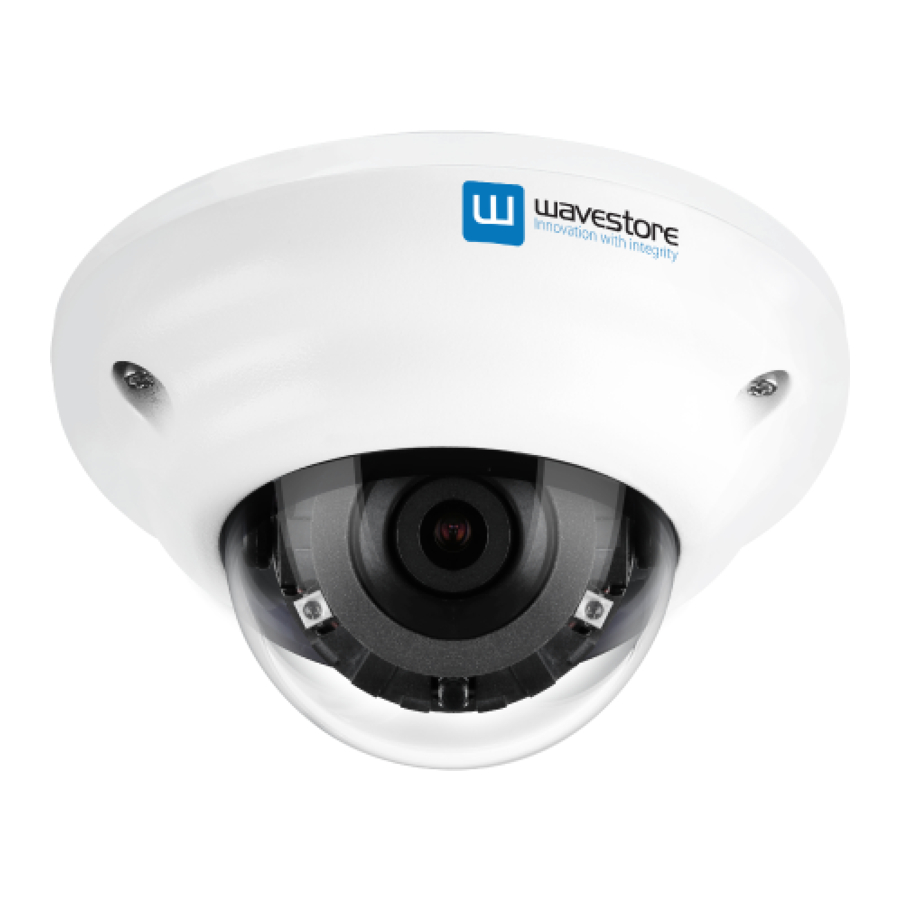

Wavestore WV-5D-28F - Vision 5MP IR Dome IP камерасының жылдам іске қосу нұсқаулығы

Мазмұны

Қауіпсіздік туралы ақпарат

Бұл нұсқаулар пайдаланушының қауіпті немесе мүліктің жоғалуын болдырмау үшін өнімді дұрыс пайдалануын қамтамасыз етуге арналған.


Егер осы ескертулерге немқұрайлы қарасаңыз, ауыр жарақат алуыңыз немесе өліп кетуіңіз мүмкін.

ҚУАТ

  1. Тек нұсқаулықта жазылған стандартталған адаптерлерді пайдаланыңыз. Қуат көзін дұрыс қоспау өртке, электр тогының соғуына немесе істен шығуына әкелуі мүмкін.
  2. Егер қуат көзінен түтін шықса немесе жағымсыз иіс шықса, қуатты дереу ажыратып, қызмет көрсету орталығына немесе сатып алу кеңсесіне хабарласыңыз. Егер сіз оны осылай пайдалануды жалғастырсаңыз, өрт және электр тогының соғуы мүмкін.
  3. Қуат терминалы блогына қосымас бұрын розеткадан қуат ашасын ажыратыңыз.

ОРНАТУ

  1. Оны өнімнің техникалық сипаттамаларына сәйкес келетін температура мен ылғалдылық ортасына сәйкес орнатыңыз. Әйтпесе, өрт және электр тогының соғуы мүмкін.
  2. Найзағай мен найзағай камерамен проблемалар тудыруы мүмкін. Орнату кезінде жерге қосу сияқты найзағайдың әсерінен болатын зақымды азайтуға тырысыңыз.
  3. Камераға өткізгіш материалдарды (бұрағыштар, тиындар, металл таяқшалар және т.б.) және су толтырылған ыдыстарды қоймаңыз. Бұл өрт, электр тогының соғуы және құлау салдарынан жарақатқа әкеледі.
  4. Орнатылған өнімді жылжытқыңыз келсе, қуатты өшіріп, оны жылжытыңыз немесе қайта орнатыңыз. Әйтпесе, өрт және электр тогының соғуы мүмкін.
  5. Оны ылғалдылығы, шаңы, күйесі және т.б. көп жерлерге орнатпаңыз. Бұл өрт және электр тогының соғуына әкеледі.
  6. Тікелей күн сәулесі түсетін немесе жылыту құрылғылары сияқты жылу шығатын жерлерден аулақ болыңыз. Бұл өрт және электр тогының соғуына әкеледі.

ТАЗАЛАУ

  1. Тазалау кезінде өнімнің әрбір бөлігіне тікелей су шашпаңыз. Бұл өрт және электр тогының соғуына әкеледі.

Егер өнім дұрыс жұмыс істемесе немесе зақымдалған болса, қызмет көрсету орталығына немесе сатып алу кеңсесіне хабарласыңыз.


Егер осы ескертулерге немқұрайлы қарасаңыз, жарақат алуыңыз немесе жабдық зақымдалуы мүмкін.

ҚУАТ

  1. Қуат сымын қуат қосылымы терминалына мықтап бекіткеннен кейін пайдаланыңыз. Толық қосылмау өртке әкелуі мүмкін.
  2. Адаптердің шығыс кабелін ұзартпаңыз. Егер сізге қуат кабелінің ұзартылуын орнату қажет болса, қызмет көрсету орталығына хабарласыңыз.
  3. PoE қосылған сыртқы қуат үшін оқшауланған қуатты пайдаланыңыз.

ОРНАТУ

  1. Өнімді орнату кезінде линзаға тигізбеу ұсынылады, себебі зауыт өндірісті аяқтауды тексеру кезеңінде фокусты реттеуді аяқтағаннан кейін жібереді.
  2. Күн сәулесі сияқты жарық шамдарға қараған камераларды орнатудан аулақ болыңыз. Бұл кескін сенсорына зақым келтіреді.
  3. Камераны қабырғаға немесе төбеге орнатқанда қауіпсіз және сенімді екеніне көз жеткізіңіз. Бұл құлаудан жарақатқа әкелуі мүмкін.
  4. Бір адаптерге бірнеше камераны қоспаңыз. Артық сыйымдылық аномальды жылу мен өртке әкеледі.
  5. Камераны орнату/бөлшектеу кезінде қорғаныс қолғаптарын киіңіз. Бұл өнімнің бетіндегі жоғары температураның әсерінен күйікке әкеледі.
  6. Өнімді түсірмеңіз немесе соққы жасамаңыз. Діріл қатты немесе магнит түрлері бар жерлерден аулақ болыңыз.
  7. Оны жақсы желдетілетін жерге орнатыңыз. Бұл өртке және істен шығуға әкелуі мүмкін.

ТАЗАЛАУ

  1. Ластанған бетті таза, жұмсақ, құрғақ шүберекпен сүртіңіз немесе судың ағуын болдырмау үшін жұмсақ, құрғақ шүберекті сулаңыз, содан кейін ластанған жерді сүртіңіз.

Орнату және пайдалану сақтық шаралары

  1. Батарея (батарея жинағы немесе жабдықталған батарея) күн сәулесі, өрт және т.б. сияқты шамадан тыс ыстыққа ұшырамауы керек.
  2. Камераны өз қалауыңыз бойынша бөлшектемеңіз.
  3. Егер сіз өнімді шамадан тыс күшпен күштеп орнатсаңыз, ақау камераны зақымдауы мүмкін.
  4. Камераны теспеңіз немесе шайқамаңыз және абайсыз сақтау немесе ақаулықпен камераны зақымдамауға тырысыңыз.
  5. Камераны жаңбырлы немесе ылғалды жерге орнатпауға тырысыңыз және оны дымқыл жерде қалдырмаңыз.
  6. Өнімді суға орнату немесе пайдалану өнімнің ауыр зақымдалуына әкелуі мүмкін.
  7. Өнім орнатылған жерде химиялық зат немесе бу болса немесе ол пайда болуы мүмкін болса, өнімді орнатпаңыз.
  8. Өнімді орнату кезінде өнімнің бетіне химиялық заттар түсіп қалмауын қадағалаңыз. Тазалағыш заттар және желім компоненттері сияқты химиялық еріткіштер өнімнің бетіне ауыр зақым келтіруі мүмкін.
  9. Оны ас үйдің немесе тамақ дайындайтын үстелдің жанына орнатпаңыз, себебі соя майы сияқты тағамдық май да өнімнің зақымдалуына және деформациясына әкелуі мүмкін. Бұл өнімнің зақымдалуына әкелуі мүмкін.
  10. Micro SD картасының терминалына бөгде заттар түсіп қалмауын қадағалаңыз. Егер қандай да бір бөгде зат болса, оны жұмсақ шүберекпен сүртіңіз.
  11. Деректер Micro SD картасының қызмет ету мерзімі аяқталғанда сақталмайды. Бұл жағдайда жаңа Micro SD картасын сатып алыңыз.
  12. Жаңа өнім қорабы ашылған кезде (немесе өнім алғаш рет іске қосылғанда) камераның шынысында ылғал пайда болуы мүмкін. Пайда болған ылғал қуат қосылғаннан кейін бірнеше сағат ішінде камераға бекітілген Gore желдеткіші арқылы жойылады.
  13. Құрғатқышпен немесе карта түріндегі сіңіргішпен бірге салынған өнімдер үшін оны нұсқаулыққа сәйкес орнатыңыз.
  14. Тек өндіруші көрсеткен немесе аппаратпен бірге сатылатын арбамен, тірекпен, штативпен, кронштейнмен немесе үстелмен бірге пайдаланыңыз.
  15. Арба пайдаланылған кезде бұл құрылғыны розеткадан ажыратыңыз. Аударылып кетуден жарақаттануды болдырмау үшін арба/аппарат комбинациясын жылжыту кезінде абай болыңыз.

Өнім және керек-жарақтар


Ескертпе: Кабельдің қалыңдығы 4,5ø - 5,5ø қара резеңкені, ал 5,5ø жоғары ақ резеңкені пайдаланады.

Бөлік атауы

Бөлік атауы

Камераны бөлшектеу

Камераңызды орнатпас бұрын, келесі ескертулерді оқып шығуыңыз керек.

  1. Орналасқан жер камераңыздың салмағынан бес есе көп көтере алатынын тексеруіңіз керек.
  2. Кабельдің дұрыс емес жерде ұсталып қалмауына немесе электр желісінің қақпағының зақымдалмауына жол бермеңіз. Әйтпесе, бұл бұзылуға немесе өртке әкелуі мүмкін.
  3. Камераңызды орнату кезінде ешкімнің орнату орнына жақындауына жол бермеңіз. Егер сізде сол жерде қандай да бір құнды заттар болса, оларды алып тастаңыз.

Камераны бөлшектеу

  1. Камераны орнатпас бұрын төменгі қаптан торкс кілтін пайдаланып күмбез қақпағын ажыратыңыз.

Күмбез қақпағын жапқан кезде бұрандалы тесіктің бағытын құрастырыңыз.

Зауыттық әдепкіге қайтару
Параметрді зауыттық әдепкіге қайтару үшін қалпына келтіру (Reset) батырмасын 5 секунд басып тұрыңыз.


Егер сіз "Reset" (қалпына келтіру) батырмасын бассаңыз, барлық параметр деректерін жоғалтасыз. Қажет болса, одан әрі орнату үшін жазып алыңыз.

  1. Камерада камера линзасының астында орналасқан қолмен басқарылатын ИҚ қосқышы бар. Орнату қажеттіліктеріне сәйкес ИҚ жарықдиодты тақтасын қолмен қосу немесе өшіру үшін осы қосқышты пайдалануға болады.

Орнату

Орнату

  1. Камераны бөлшектеңіз. Толық ақпарат алу үшін "Камераны бөлшектеу" бөлімін қараңыз.
  2. Үлгі парағын пайдаланып, қабырғадағы/төбедегі кабельдік тесіктерді жасаңыз.
  3. Желі кабелін және қуат кабелін сәйкесінше қосыңыз. Толық ақпарат алу үшін "Кабель тарту" бөлімін қараңыз.

Lan кабелін алдымен төмендегі (a) сияқты резеңкеге салыңыз. Lan кабелін (b) ішіне салыңыз, содан кейін (c) (b)-ге мықтап құрастырылады. Соңғы қадам ретінде (d) ешқандай бос орын қалдырмай (c)-ге құрастырылуы керек.

  1. Төменгі қапты төбеге бекітіңіз.
  2. Керекті көру бағыты мен бағдарын алу үшін 3 осьті карданды айналдырыңыз. Параметрді бекіту үшін еңіс тоқтатқыш бұрандасын қатайтыңыз.

  3. Күмбез қақпағын төменгі қапқа бекітіңіз.
  4. Күмбез қақпағынан қорғаныс пленкасын ажыратыңыз.

Бекіту болты және гайка арқылы орнату

  1. Камераны бөлшектеңіз. Толық ақпаратты '3. Камераны бөлшектеу' бөлімінен қараңыз.
  2. Үлгі парағын пайдаланып, төбелік панельде кабельдік тесік жасаңыз.

  3. Камераның төменгі корпусына 2 бекіту болтын салыңыз.

  4. Кабельдерді қосқаннан кейін бекіту болттарын үлгі тесіктеріне салыңыз.

  5. Төбелік панельдегі бекіту болттарына бекіту гайкаларын қатайту арқылы камераны бекітіңіз.

  6. Көру бағыты мен бағдарын қалауыңызша реттеу үшін 3 осьті карданды айналдырыңыз. Параметрді бекіту үшін еңіс тоқтатқыш бұрандасын қатайтыңыз.

  7. Күмбез қақпағын төменгі корпусқа бекітіңіз.
  8. Күмбез қақпағынан қорғаныс пленкасын алыңыз.

Кабельдерді қосу

Екі нұсқа
Деректер мен қуатты бір кабель арқылы қосу және суреттерді бірден көру мен жазуды бастау үшін PoE-қосылған коммутаторды пайдаланыңыз. PoE емес коммутатор қуат беру үшін адаптерді қажет етеді.

  1. PoE-қосылған коммутаторды пайдалану
    Камера PoE-үйлесімді, бұл қуат пен деректерді бір Ethernet кабелі арқылы беруге мүмкіндік береді.

PoE камераны қуаттандыру, жазу немесе басқару үшін қолданылатын әртүрлі кабельдердің қажеттілігін жояды.

Камераны Ethernet кабелін пайдаланып PoE-қосылған коммутаторға қосу үшін төмендегі суретті қараңыз. Кабельдерді қосу - PoE-қосылған коммутаторды пайдалану

  1. PoE емес коммутаторды пайдалану

Егер PoE-қосылған коммутатор пайдаланылмаса, қуат беру үшін қуат адаптерін және деректерді беру үшін PoE емес коммутаторды пайдаланыңыз.

Камераны PoE-қосылған коммутаторсыз қосу үшін төмендегі суреттерді қараңыз.
Кабельдерді қосу - PoE емес коммутаторды пайдалану

Қуат қосылымы
Өтінеміз, номиналды қуаттың кернеуі мен ток сыйымдылығын мұқият тексеріңіз.

Номиналды қуат Қуат тұтыну PoE
DC 12V 6W IEEE 802.3af class3

Желі қосылымы
Айқас кабельді RJ-45-ке қосыңыз.

IP орнатқышы

  1. IP орнатқышын іске қосыңыз

IP орнатқышын іске қосыңыз.

Осы бағдарламаны іске қосқаннан кейін Желілік адаптерді таңдау мәзірін (NIC) басыңыз.

Камера қосылған желіні таңдаңыз, содан кейін 'Іздеу' батырмасын басыңыз. (Шамамен 5 секунд кетеді.)

Реттеу үшін камераны таңдаңыз.

Таңдалған камера туралы ақпарат Құрылғы туралы ақпаратта көрсетіледі.

Желі түрін таңдаңыз.
Камераның әдепкі желі түрі - STATIC (СТАТИКАЛЫҚ).
DHCP-ге орнатылған кезде, егер сізде DHCP сервері болса, ол автоматты түрде Камера IP-ін орнатады.
DHCP-ге орнатылған кезде, егер сізде DHCP сервері болмаса, Камера IP-і бір минуттан кейін 192.168.xxx.xxx болып орнатылады.

Құрылғының MAC мекенжайын IP мекенжайына түрлендіріңіз.

Құрылғының MAC мекенжайы Өнім жапсырмасында көрсетілген.

Он алтылық сандардың соңғы екі жиынтығын ондық сандарға түрлендіріңіз

Желі түрі STATIC (СТАТИКАЛЫҚ) болып орнатылған кезде IP параметрлері туралы ақпаратты енгізіңіз.

Әдепкі TCP/IP ақпараты
  • IP: 192.168.xxx.xxx
  • Subnet Mask (Ішкі желі маскасы): 255.255.0.0
  • Gateway (Шлюз): 192.168.0.1
  • DNS: 168.126.63.1

Желі түрі STATIC (СТАТИКАЛЫҚ) болып орнатылған кезде қажет болған жағдайда портты өзгертіңіз.

Камераға сыртқы кіру үшін 'Port Forwarding' (Портты бағыттау) орнатылуы керек.

'Port Forwarding' (Портты бағыттау) параметрлері үшін желілік хабтың нұсқаулығын қараңыз.

HTTPS, RTSP портының қосымша өзгерісін Web Viewer >Admin бетінде жасауға болады.

Аутентификация үшін камераның ID және PW енгізіңіз.

Қауіпсіздік мақсатында ID және PW өзгертуді ұмытпаңыз.
ID және PW өзгерту үшін "Web viewer>Setup>System> Users Management" бөліміне өтіңіз.
Камераны 'factory reset' (зауыттық параметрлерге қайтару) жасаған кезде ID және PW әдепкі мәнге орнатылады.

Өзгертілген мәндерді сақтау үшін 'Save' (Сақтау) батырмасын басуды ұмытпаңыз.

Параметрлер қалыпты түрде қолданылған кезде "Apply" (Қолдану) хабарламасы шығады немесе сәтсіз болған кезде қате туралы хабарлама шығады.

Камераны қайта жүктеу немесе қалпына келтіру үшін (желілік параметрлерді қоспағанда).

Камераны таңдаңыз (бірнеше камераны таңдауға болады) > ID және PW енгізіңіз > Reboot (Қайта жүктеу) немесе Factory Reset (Зауыттық параметрлерге қайтару) батырмасын басыңыз.

Web Viewer-ге кірген кезде орнатылған Active-X жоюға болады.

Бұл камера Active-X орнына VLC плагинін пайдаланғандықтан, сізге бұл функция қажет емес.

Ескі құрылғыны кәдеге жарату

  1. Егер өнімде сызылған дөңгелекті қоқыс жәшігінің белгісі болса, бұл өнімнің European Directive 2002/96/EC директивасына сәйкес келетінін білдіреді.
  2. Барлық электрлік және электрондық өнімдерді үкімет немесе жергілікті билік органдары белгілеген заңдарға сәйкес коммуналдық қалдықтардан бөлек кәдеге жарату керек.
  3. Ескі құрылғыңызды дұрыс кәдеге жарату қоршаған ортаға және адам денсаулығына тигізетін ықтимал теріс әсерлердің алдын алуға көмектеседі.
  4. Ескі құрылғыңызды кәдеге жарату туралы толығырақ ақпарат алу үшін қалалық кеңсеге, қалдықтарды кәдеге жарату қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.

FCC compliance mark
Бұл жабдық FCC ережелерінің 15-бөлігіне сәйкес А класындағы сандық құрылғының шектеулеріне сәйкес келетіні тексеріліп анықталды. Бұл шектеулер жабдық коммерциялық ортада жұмыс істеген кезде зиянды кедергілерден ақылға қонымды қорғауды қамтамасыз етуге арналған. Бұл жабдық радиожиілік энергиясын шығарады, пайдаланады және тарата алады және егер нұсқаулыққа сәйкес орнатылмаса және пайдаланылмаса, радиобайланысқа зиянды кедергі келтіруі мүмкін. Бұл жабдықты тұрғын үйде пайдалану зиянды кедергілерді тудыруы мүмкін, бұл жағдайда пайдаланушы кедергілерді өз есебінен түзетуі керек болады.

Желіден қуатты ажырату үшін желілік сымның ашасын суырыңыз. Өнімді орнатқан кезде ашаның қолжетімді болуын қамтамасыз етіңіз.
