Greenlee 200EP-G, 200B-G - Manuel de la Sonde de Tonalité

Description

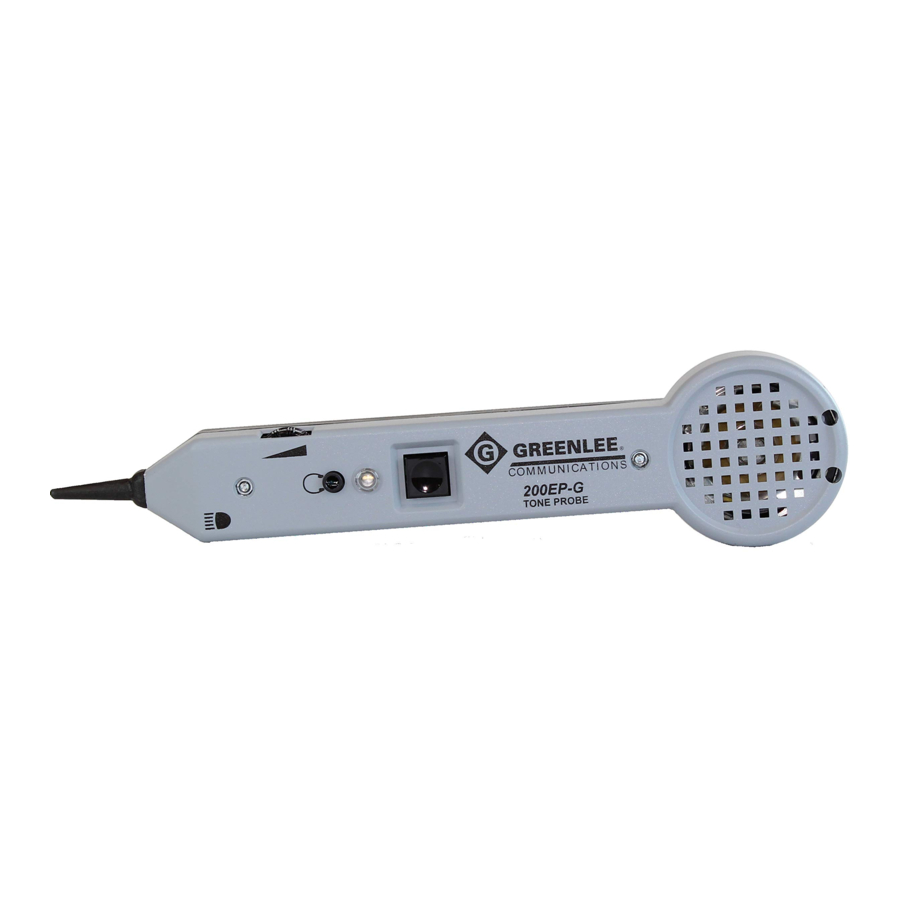

Les sondes de tonalité 200B-G et 200EP-G, lorsqu'elles sont utilisées conjointement avec un générateur de tonalité Greenlee, sont conçues pour identifier et tracer des fils ou des câbles au sein d'un groupe sans endommager l'isolation.

Les caractéristiques incluent :

1. Pointe en plastique résistif à fibre de carbone pour éviter les courts-circuits accidentels lors du sondage des fils
2. Contrôle de la sensibilité du volume réglable
3. Compartiment à piles
4. Ports de terminal encastrés pour la connexion d'un combiné*
5. Bouton poussoir ON/OFF (Marche/Arrêt)/lampe de poche* à ressort
6. DEL*
7. Prise casque (protégée acoustiquement)*
8. Lampe de poche haute puissance* * Uniquement pour le 200EP-G.

Sécurité

La sécurité est essentielle dans l'utilisation et l'entretien des outils et équipements Greenlee. Ce manuel d'instructions et toutes les marques sur l'outil fournissent des informations pour éviter les dangers et les pratiques dangereuses liées à l'utilisation de cet outil. Respectez toutes les informations de sécurité fournies.

But de ce manuel

Ce manuel d'instructions est destiné à familiariser tout le personnel avec les procédures d'utilisation et d'entretien en toute sécurité des sondes de tonalité Greenlee 200B-G et 200EP-G.

Gardez ce manuel à la disposition de tout le personnel.

Des manuels de remplacement sont disponibles sur demande, sans frais, sur www.greenlee.com.

Fonctionnement

1. Connectez les cordons de test d'un générateur de tonalité Greenlee à la paire concernée. Dans le cas d'un conducteur unique, connectez le cordon ROUGE au fil concerné et le cordon NOIR à la terre ou à une masse d'équipement indépendante. Reportez-vous au manuel d'instructions fourni avec le générateur de tonalité pour plus de détails. Reportez-vous à la Figure 2.

2. Placez le générateur de test en position TONE (Tonalité).
3. Pour activer la sonde, appuyez et maintenez le bouton ON/OFF (Marche/Arrêt). Ce bouton doit rester enfoncé pour fonctionner. Maintenez la pointe de la sonde près du générateur de tonalité et écoutez la tonalité. Cela vérifie que le générateur de tonalité fonctionne et identifie le son de la tonalité (stable, modulée, etc.).
4. Une fois activé, le contrôle du volume peut être ajusté pour s'adapter à l'environnement. La réception peut être augmentée pour surmonter le bruit (par exemple, la circulation automobile, les avions ou la salle des machines) ou diminuée pour réduire les interférences (par exemple, le ronflement d'ordinateur/de données ou le bourdonnement CA).
5. Le 200EP-G est équipé de ports de terminal encastrés pour connecter un combiné de monteur de ligne. La connexion du combiné active automatiquement l'amplificateur. Le combiné doit être en position TALK (Parler) pour recevoir la tonalité.
6. Touchez la pointe de la sonde à l'isolation de chaque conducteur suspect. La réception de la tonalité sera la plus forte sur le fil concerné et la détection peut être améliorée en séparant les fils du groupe. Si plus d'une paire ou un seul conducteur transporte la tonalité, diminuez le volume jusqu'à ce que seul le conducteur concerné reste avec la tonalité, assurant ainsi une identification positive.
7. Lors du traçage de paires, afin de confirmer que la bonne paire a été identifiée, séparez les deux fils. Le signal sera aussi fort sur chacun des fils de la paire et s'ANNULERA à mi-chemin entre les deux fils.
8. Sur le 200EP-G, appuyez davantage sur le bouton ON/OFF (Marche/Arrêt) jusqu'à sa deuxième position pour allumer la lampe de poche. Relâchez légèrement la pression pour l'éteindre.

Remarque : Pour utiliser le 200EP-G sans appuyer sur le bouton ON/OFF (Marche/Arrêt), connectez un cavalier, un ensemble de test téléphonique (en mode TALK (Parler)) ou un casque aux languettes encastrées près du haut-parleur.

Spécifications

Électriques

Gain (nominal) : 30 dB
Impédance d'entrée (nominale) : 100 MΩ
Résistance de la pointe de sonde (min) :

• Pointe métallique : 0 Ω
• Pointe en plastique : 300 Ω

Casque : fiche stéréo 3,5 mm ; 8 ohms minimum
Pile : Une 9 V CC (NEDA 1604, JIS 006P, ou IEC 6LR61)
Autonomie de la pile (nominale) : 50 heures

Physiques

Longueur : 231 mm (9,0")|
Largeur : 55 mm (2,2")
Profondeur : 28 mm (1,1")
Poids : 145 g (5,2 oz)

Conditions d'utilisation/de stockage

Température : 0°C à 50°C (32°F à 122°F)

Entretien

Remplacement de la pile

1. Éteignez l'appareil.
2. Retirez la vis, puis le couvercle de la pile.
3. Remplacez la pile (respectez la polarité).
4. Remplacez le couvercle de la pile et la vis.
   NE PAS SERRER EXCESSIVEMENT LA VIS.

Remplacement de la pointe

1. Éteignez l'appareil.
2. Retirez les deux vis à fente et séparez DÉLICATEMENT les deux moitiés du boîtier. Ne sollicitez pas les conducteurs dénudés.
3. Remplacez la pointe.
4. Réassemblez le boîtier. NE PAS SERRER EXCESSIVEMENT LES VIS.

Nettoyage

Essuyez périodiquement avec un chiffon humide et un détergent doux ; n'utilisez pas d'abrasifs ou de solvants.
