Greenlee 200EP-G, 200B-G - Mwongozo wa Probe ya Sauti

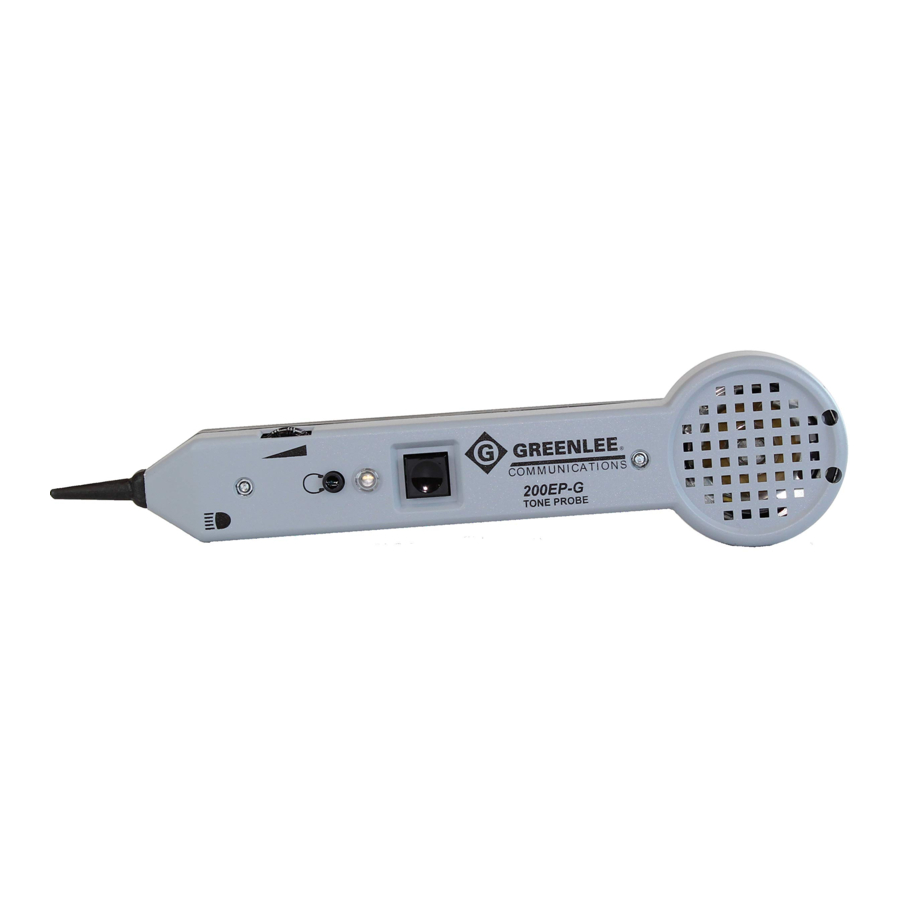

Maelezo

Probe za Sauti za 200B-G na 200EP-G, zinapotumiwa pamoja na jenereta yoyote ya sauti ya Greenlee, zimeundwa kutambua na kufuatilia waya au nyaya ndani ya kikundi bila kuharibu insulation.

Vipengele ni pamoja na:

1. Ncha ya plastiki ya kaboni-fiber inayokinza ili kuzuia mzunguko mfupi wa bahati mbaya wakati wa kuchunguza waya
2. Udhibiti wa unyeti wa sauti unaoweza kubadilishwa
3. Sehemu ya betri
4. Bandari za terminal zilizowekwa ndani kwa unganisho la kifaa cha mkono*
5. Kitufe cha ON/OFF/tochi* kilichopakiwa na spring
6. LED*
7. Jeki ya vifaa vya kichwa (imelindwa kiakili)*
8. Tochi yenye nguvu nyingi* * 200EP-G pekee.

Usalama

Usalama ni muhimu katika matumizi na matengenezo ya zana na vifaa vya Greenlee. Mwongozo huu wa maagizo na alama zozote kwenye zana hutoa habari ya kuepuka hatari na mazoea yasiyo salama yanayohusiana na matumizi ya zana hii. Zingatia habari zote za usalama zinazotolewa.

Madhumuni ya Mwongozo huu

Mwongozo huu wa maagizo unakusudiwa kuwafahamisha wafanyikazi wote na taratibu salama za uendeshaji na matengenezo kwa Probe za Sauti za Greenlee 200B-G na 200EP-G.

Weka mwongozo huu upatikane kwa wafanyikazi wote.

Miongozo mbadala inapatikana kwa ombi bila malipo katika www.greenlee.com.

Uendeshaji

1. Unganisha nyaya za jaribio la seti ya sauti ya Greenlee kwa jozi inayohusika. Katika kesi ya kondakta mmoja, unganisha waya NYEKUNDU kwa waya inayohusika na waya NYEUSI kwa ardhi au msingi wa vifaa huru. Rejelea mwongozo wa maagizo uliotolewa na jenereta ya sauti kwa maelezo. Rejelea Mchoro 2.

2. Weka seti ya jaribio katika nafasi ya TONE (sauti).
3. Ili kuamilisha probe, bonyeza na ushikilie kitufe cha ON/OFF (washa/zima). Kitufe hiki lazima kibaki kimeshinikizwa ili kufanya kazi. Shikilia ncha ya probe karibu na jenereta ya sauti na usikilize sauti. Hii inathibitisha kuwa jenereta ya sauti inafanya kazi na inatambua sauti (thabiti, inayoyumba, n.k.).
4. Mara baada ya kuamilishwa, udhibiti wa sauti unaweza kubadilishwa ili kuendana na mazingira. Mapokezi yanaweza kuongezwa ili kushinda kelele (k.m., trafiki ya magari, ndege, au chumba cha injini) au kupunguzwa ili kupunguza kuingiliwa (k.m., kompyuta/tarehe ya hum au AC buzz).
5. 200EP-G ina vifaa vya bandari za terminal zilizowekwa ndani kwa kuunganisha kifaa cha mkono cha fundi umeme. Kuunganisha kifaa cha mkono huamsha kiotomati amplifier. Kifaa cha mkono lazima kiwe katika nafasi ya TALK (zungumza) ili kupokea sauti.
6. Gusa ncha ya probe kwa insulation ya kila kondakta anayeshukiwa. Mapokezi ya sauti yatakuwa ya sauti kubwa zaidi kwenye waya inayohusika na ugunduzi unaweza kuboreshwa kwa kutenganisha waya kutoka kwa kikundi. Ikiwa zaidi ya jozi moja au kondakta mmoja anabeba sauti, punguza sauti hadi kondakta anayehusika tu abaki na sauti, kuhakikisha kuwa kitambulisho chanya kimefanywa.
7. Wakati wa kufuatilia jozi, ili kuthibitisha kuwa jozi sahihi imetambuliwa, tenganisha waya mbili. Ishara itakuwa ya sauti kubwa kwenye kila moja ya waya za jozi na itakuwa NULL katikati ya waya mbili.
8. Kwenye 200EP-G, bonyeza kitufe cha ON/OFF (washa/zima) zaidi hadi nafasi yake ya pili ili kuwasha tochi. Punguza shinikizo kidogo ili kuizima tena.

Kumbuka: Ili kutumia 200EP-G bila kubonyeza kitufe cha ON/OFF (washa/zima), unganisha jumper, seti ya jaribio la simu (katika hali ya TALK (zungumza)), au vifaa vya kichwa kwenye vichupo vilivyowekwa ndani karibu na spika.

Vipimo

Umeme

Faida (jina): 30 dB
Impedance ya Ingizo (jina): 100 MΩ
Upinzani wa Ncha ya Probe (min):

• Ncha ya Chuma: 0 Ω
• Ncha ya Plastiki: 300 Ω

Vifaa vya Kichwa: plagi ya stereo ya 3.5 mm; ohms 8 kiwango cha chini
Betri: Moja 9 VDC (NEDA 1604, JIS 006P, au IEC 6LR61)
Muda wa Betri (jina): saa 50

Kimwili

Urefu: 231 mm (9.0")|
Upana: 55 mm (2.2")
Kina: 28 mm (1.1")
Uzito: 145 g (5.2 oz)

Hali za Uendeshaji/Hifadhi

Joto: 0°C hadi 50°C (32°F hadi 122°F)

Matengenezo

Ubadilishaji wa Betri

1. Zima kitengo.
2. Ondoa screw na kisha kifuniko cha betri.
3. Badilisha betri (zingatia polarity).
4. Badilisha kifuniko cha betri na screw.
   USIKAZE SANA SCREW.

Ubadilishaji wa Ncha

1. Zima kitengo.
2. Ondoa screws mbili zilizopangwa na UTOE KWA UMAKINI nusu mbili za nyumba. Usilazimishe nyaya zilizo wazi.
3. Badilisha ncha.
4. Kusanya tena nyumba. USIKAZE SANA SCREWS.

Kusafisha

Futa mara kwa mara na kitambaa kibichi na sabuni laini; usitumie abrasives au vimumunyisho.
