Greenlee 200EP-G, 200B-G - Manual de utilizare a sondei de ton

Descriere

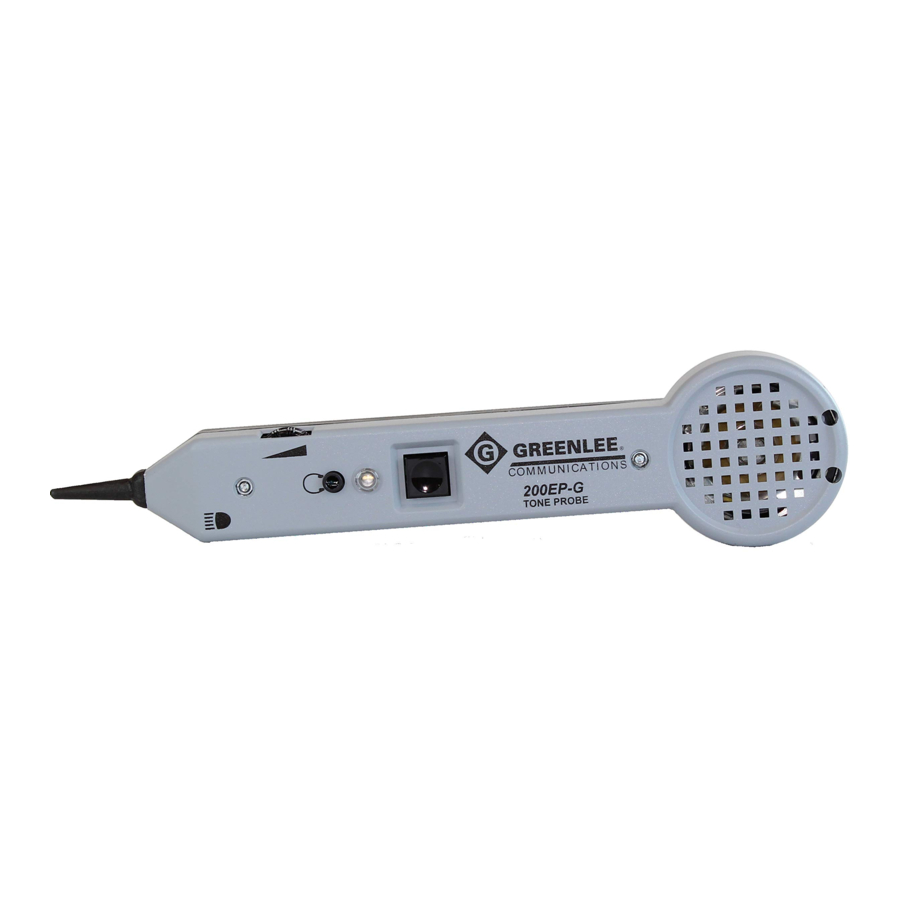

Sondele de ton 200B-G și 200EP-G, atunci când sunt utilizate împreună cu orice generator de ton Greenlee, sunt proiectate pentru a identifica și urmări fire sau cabluri dintr-un grup fără a deteriora izolația.

Caracteristicile includ:

1. Vârf rezistiv din plastic cu fibră de carbon pentru a preveni scurtcircuitele accidentale la sondarea firelor
2. Control reglabil al sensibilității volumului
3. Compartiment pentru baterie
4. Porturi terminale încastrate pentru conectarea receptorului*
5. Buton ON/OFF/lanternă cu arc*
6. LED*
7. Mufă pentru căști (protejată acustic)*
8. Lanternă de mare putere* * Doar 200EP-G.

Siguranță

Siguranța este esențială în utilizarea și întreținerea sculelor și echipamentelor Greenlee. Acest manual de instrucțiuni și orice marcaje de pe sculă oferă informații pentru evitarea pericolelor și a practicilor nesigure legate de utilizarea acestei scule. Respectați toate informațiile de siguranță furnizate.

Scopul acestui manual

Acest manual de instrucțiuni este destinat familiarizării întregului personal cu procedurile de operare și întreținere în siguranță pentru sondele de ton Greenlee 200B-G și 200EP-G.

Păstrați acest manual la dispoziția întregului personal.

Manuale de înlocuire sunt disponibile la cerere, gratuit, la www.greenlee.com.

Operare

1. Conectați cablurile setului de testare al unui set de testare a tonului Greenlee la perechea subiect. În cazul unui singur conductor, conectați cablul ROȘU la firul subiect și cablul NEGRU la pământ sau la o masă independentă a echipamentului. Consultați manualul de instrucțiuni furnizat împreună cu generatorul de ton pentru detalii. Consultați Figura 2.

2. Așezați setul de testare în poziția TONE (TON).
3. Pentru a activa sonda, apăsați și mențineți apăsat butonul ON/OFF (PORNIT/OPRIT). Acest buton trebuie să rămână apăsat pentru a funcționa. Țineți vârful sondei lângă generatorul de ton și ascultați tonul. Acest lucru verifică dacă generatorul de ton funcționează și identifică sunetul tonului (constant, oscilant etc.).
4. Odată activat, controlul volumului poate fi reglat pentru a se potrivi mediului. Recepția poate fi mărită pentru a depăși zgomotul (de exemplu, traficul vehiculelor, avioanele sau sala motoarelor) sau poate fi redusă pentru a reduce interferențele (de exemplu, bâzâitul computerului/date sau bâzâitul AC).
5. 200EP-G este echipat cu porturi terminale încastrate pentru conectarea unui receptor de electrician. Atașarea receptorului activează automat amplificatorul. Receptorul trebuie să fie în poziția TALK (VORBIRE) pentru a primi tonul.
6. Atingeți vârful sondei de izolația fiecărui conductor suspect. Recepția tonului va fi cea mai puternică pe firul subiect și detectarea poate fi îmbunătățită prin separarea firelor de grup. Dacă mai mult de o pereche sau un singur conductor transportă tonul, reduceți volumul până când doar conductorul subiect rămâne cu ton, asigurându-vă că a fost făcută o identificare pozitivă.
7. Când urmăriți perechi, pentru a confirma că perechea corectă a fost identificată, separați cele două fire. Semnalul va fi la fel de puternic pe fiecare dintre firele perechii și va fi NULL (NUL) la jumătatea distanței dintre cele două fire.
8. Pe 200EP-G, apăsați butonul ON/OFF (PORNIT/OPRIT) mai departe în a doua poziție pentru a porni lanterna. Reduceți ușor presiunea pentru a o opri din nou.

Notă: Pentru a utiliza 200EP-G fără a apăsa butonul ON/OFF (PORNIT/OPRIT), conectați un jumper, un set de testare telefonic (în modul TALK (VORBIRE)) sau căști la filele încastrate de lângă difuzor.

Specificații

Electrice

Câștig (nominal): 30 dB
Impedanță de intrare (nominală): 100 MΩ
Rezistența vârfului sondei (min):

• Vârf metalic: 0 Ω
• Vârf din plastic: 300 Ω

Căști: mufă stereo de 3,5 mm; minim 8 ohmi
Baterie: O baterie de 9 VDC (NEDA 1604, JIS 006P sau IEC 6LR61)
Durata de viață a bateriei (nominală): 50 de ore

Fizice

Lungime: 231 mm (9,0")|
Lățime: 55 mm (2,2")
Adâncime: 28 mm (1,1")
Greutate: 145 g (5,2 oz)

Condiții de operare/depozitare

Temperatură: 0°C până la 50°C (32°F până la 122°F)

Întreținere

Înlocuirea bateriei

1. Opriți unitatea.
2. Scoateți șurubul și apoi capacul bateriei.
3. Înlocuiți bateria (respectați polaritatea).
4. Înlocuiți capacul bateriei și șurubul.
   NU STRÂNGEȚI PREA TARE ȘURUBUL.

Înlocuirea vârfului

1. Opriți unitatea.
2. Scoateți cele două șuruburi cu fante și separați CU ATENȚIE cele două jumătăți ale carcasei. Nu forțați cablurile expuse.
3. Înlocuiți vârful.
4. Reasamblați carcasa. NU STRÂNGEȚI PREA TARE ȘURUBURILE.

Curățare

Ștergeți periodic cu o cârpă umedă și detergent ușor; nu utilizați abrazivi sau solvenți.
