Greenlee 200EP-G, 200B-G - Instrukcja obsługi sondy tonowej

Opis

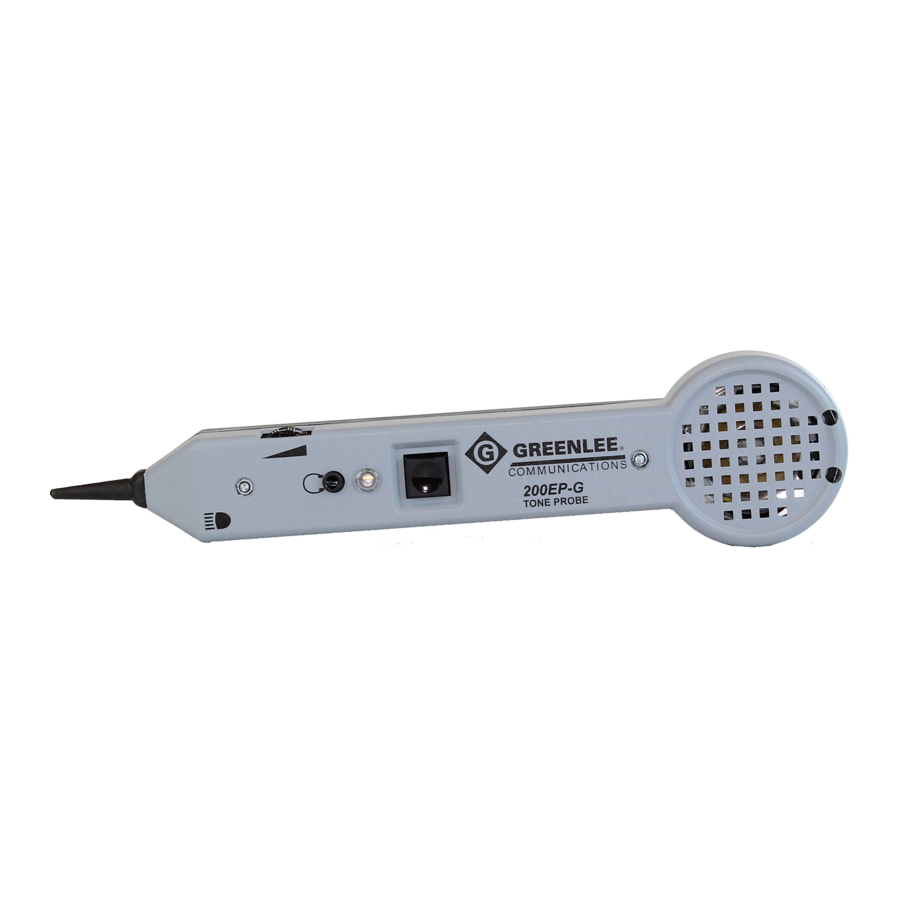

Sondy tonowe 200B-G i 200EP-G, używane w połączeniu z dowolnym generatorem tonów Greenlee, są przeznaczone do identyfikacji i śledzenia przewodów lub kabli w grupie bez uszkadzania izolacji.

Funkcje obejmują:

1. Rezystancyjna plastikowa końcówka z włókna węglowego zapobiegająca przypadkowym zwarciom podczas sondowania przewodów
2. Regulowana kontrola czułości głośności
3. Komora baterii
4. Wpuszczane porty terminalowe do podłączenia słuchawki*
5. Sprężynowy przycisk ON/OFF (włącz/wyłącz)/latarka*
6. LED*
7. Gniazdo słuchawkowe (z ochroną akustyczną)*
8. Latarka o dużej mocy* * Tylko 200EP-G.

Bezpieczeństwo

Bezpieczeństwo jest niezbędne podczas użytkowania i konserwacji narzędzi i sprzętu Greenlee. Niniejsza instrukcja obsługi i wszelkie oznaczenia na narzędziu zawierają informacje dotyczące unikania zagrożeń i niebezpiecznych praktyk związanych z użytkowaniem tego narzędzia. Należy przestrzegać wszystkich podanych informacji dotyczących bezpieczeństwa.

Cel niniejszej instrukcji

Niniejsza instrukcja obsługi ma na celu zapoznanie całego personelu z bezpieczną obsługą i procedurami konserwacji sond tonowych Greenlee 200B-G i 200EP-G.

Należy udostępnić tę instrukcję całemu personelowi.

Zamienne instrukcje są dostępne na żądanie bezpłatnie na stronie www.greenlee.com.

Obsługa

1. Podłącz przewody zestawu testowego tonów Greenlee do badanego przewodu. W przypadku pojedynczego przewodu, podłącz CZERWONY przewód do badanego przewodu, a CZARNY przewód do uziemienia lub niezależnego uziemienia sprzętu. Szczegółowe informacje znajdują się w instrukcji obsługi dołączonej do generatora tonów. Patrz Rysunek 2.

2. Ustaw zestaw testowy w pozycji TONE (ton).
3. Aby aktywować sondę, naciśnij i przytrzymaj przycisk ON/OFF (włącz/wyłącz). Przycisk ten musi pozostać wciśnięty, aby działać. Przytrzymaj końcówkę sondy blisko generatora tonów i posłuchaj tonu. To potwierdza, że generator tonów działa i identyfikuje dźwięk tonu (stały, modulowany itp.).
4. Po aktywacji można regulować głośność, aby dopasować ją do otoczenia. Odbiór można zwiększyć, aby pokonać szumy (np. ruch uliczny, samoloty lub maszynownia) lub zmniejszyć, aby zredukować zakłócenia (np. szum komputera/danych lub brzęczenie AC).
5. 200EP-G jest wyposażony we wpuszczane porty terminalowe do podłączenia słuchawki monterskiej. Podłączenie słuchawki automatycznie aktywuje wzmacniacz. Słuchawka musi być w pozycji TALK (rozmowa), aby odbierać ton.
6. Dotknij końcówką sondy izolacji każdego podejrzanego przewodu. Odbiór tonu będzie najgłośniejszy na badanym przewodzie, a wykrywanie można poprawić, oddzielając przewody od grupy. Jeśli więcej niż jeden przewód lub pojedynczy przewodnik przenosi ton, zmniejsz głośność, aż tylko badany przewodnik będzie miał ton, upewniając się, że dokonano pozytywnej identyfikacji.
7. Podczas śledzenia par, aby potwierdzić, że zidentyfikowano prawidłową parę, rozdziel dwa przewody. Sygnał będzie tak samo głośny na każdym z przewodów pary i będzie NULL (zerowy) w połowie odległości między dwoma przewodami.
8. W modelu 200EP-G naciśnij przycisk ON/OFF (włącz/wyłącz) dalej do drugiej pozycji, aby włączyć latarkę. Zmniejsz lekko nacisk, aby ją wyłączyć.

Uwaga: Aby używać 200EP-G bez naciskania przycisku ON/OFF (włącz/wyłącz), podłącz zworkę, telefoniczny zestaw testowy (w trybie TALK (rozmowa)) lub zestaw słuchawkowy do wpuszczonych zakładek w pobliżu głośnika.

Specyfikacje

Elektryczne

Wzmocnienie (nominalne): 30 dB
Impedancja wejściowa (nominalna): 100 MΩ
Rezystancja końcówki sondy (min):

• Końcówka metalowa: 0 Ω
• Końcówka plastikowa: 300 Ω

Zestaw słuchawkowy: wtyczka stereo 3,5 mm; minimum 8 omów
Bateria: Jedna 9 VDC (NEDA 1604, JIS 006P lub IEC 6LR61)
Żywotność baterii (nominalna): 50 godzin

Fizyczne

Długość: 231 mm (9,0")|
Szerokość: 55 mm (2,2")
Głębokość: 28 mm (1,1")
Waga: 145 g (5,2 oz)

Warunki pracy/przechowywania

Temperatura: 0°C do 50°C (32°F do 122°F)

Konserwacja

Wymiana baterii

1. Wyłącz urządzenie.
2. Odkręć śrubę, a następnie zdejmij pokrywę baterii.
3. Wymień baterię (zwróć uwagę na biegunowość).
4. Załóż pokrywę baterii i wkręć śrubę.
   NIE DOKRĘCAJ ZBYT MOCNO ŚRUBY.

Wymiana końcówki

1. Wyłącz urządzenie.
2. Wykręć dwie śruby z rowkiem i OSTROŻNIE rozdziel dwie połówki obudowy. Nie napinaj odsłoniętych przewodów.
3. Wymień końcówkę.
4. Złóż obudowę. NIE DOKRĘCAJ ZBYT MOCNO ŚRUB.

Czyszczenie

Okresowo przecieraj wilgotną szmatką i łagodnym detergentem; nie używaj materiałów ściernych ani rozpuszczalników.

www.greenlee.com
