Greenlee 200EP-G, 200B-G - Ton Probi uchun qo'llanma

Tavsif

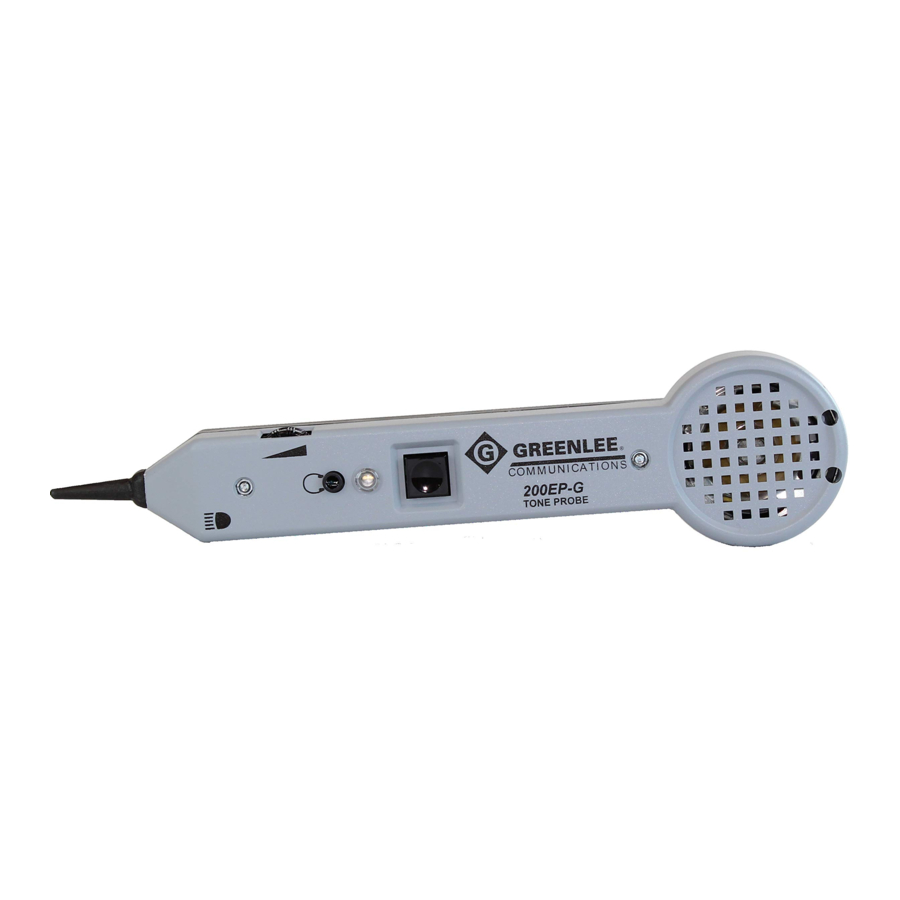

200B-G va 200EP-G Ton Problari, har qanday Greenlee ton generatori bilan birgalikda ishlatilganda, izolyatsiyaga zarar bermasdan guruh ichidagi simlar yoki kabellarni aniqlash va kuzatish uchun mo'ljallangan.

Xususiyatlariga quyidagilar kiradi:

1. Simlarni tekshirishda tasodifiy qisqa tutashuvlarning oldini olish uchun rezistiv plastik uglerod tolali uch
2. Sozlanishi mumkin bo'lgan ovoz balandligini sezgirlikni nazorat qilish
3. Batareya bo'linmasi
4. Telefon trubkasi ulanishi uchun chuqurlashtirilgan terminal portlari*
5. Bahorli ON/OFF/fonar* tugmasi
6. LED*
7. Garnitura uyasi (akustik himoyalangan)*
8. Yuqori quvvatli fonar* * Faqat 200EP-G.

Xavfsizlik

Greenlee asboblari va uskunalaridan foydalanish va ularga texnik xizmat ko'rsatishda xavfsizlik muhim ahamiyatga ega. Ushbu qo'llanma va asbobdagi har qanday belgilar ushbu asbobdan foydalanish bilan bog'liq xavf va xavfli amaliyotlardan qochish uchun ma'lumot beradi. Taqdim etilgan barcha xavfsizlik ma'lumotlariga rioya qiling.

Ushbu qo'llanmaning maqsadi

Ushbu qo'llanma barcha xodimlarni Greenlee 200B-G va 200EP-G Ton Problarini xavfsiz ishlatish va texnik xizmat ko'rsatish tartiblari bilan tanishtirishga mo'ljallangan.

Ushbu qo'llanmani barcha xodimlar uchun ochiq qiling.

Almashtirish qo'llanmalari so'rov bo'yicha bepul www.greenlee.com saytida mavjud.

Operatsiya

1. Greenlee ton sinov to'plamining sinov o'tkazgichlarini tekshirilayotgan juftlikka ulang. Yagona o'tkazgich holatida, QIZIL o'tkazgichni tekshirilayotgan simga va QORA o'tkazgichni yerga yoki mustaqil uskunaning yeriga ulang. Tafsilotlar uchun ton generatori bilan birga taqdim etilgan qo'llanmaga qarang. 2-rasmga qarang.

2. Sinov to'plamini TONE (TON) holatiga qo'ying.
3. Probni faollashtirish uchun ON/OFF (YOQISH/O'CHIRISH) tugmasini bosing va ushlab turing. Bu tugma ishlash uchun bosilgan holda qolishi kerak. Probning uchini ton generatori yaqiniga qo'ying va tonni tinglang. Bu ton generatorining ishlayotganligini tasdiqlaydi va tonning ovozini (doimiy, tebranuvchi va hokazo) aniqlaydi.
4. Faollashtirilgandan so'ng, ovoz balandligini boshqarish moslamasini atrof-muhitga mos ravishda sozlash mumkin. Qabul qilishni shovqinni bartaraf etish uchun oshirish mumkin (masalan, transport harakati, samolyotlar yoki mashina xonasi) yoki shovqinni kamaytirish uchun kamaytirish mumkin (masalan, kompyuter/sana shovqini yoki AC shovqini).
5. 200EP-G liniyachining telefon trubkasini ulash uchun chuqurlashtirilgan terminal portlari bilan jihozlangan. Telefon trubkasini ulash avtomatik ravishda kuchaytirgichni faollashtiradi. Tonni qabul qilish uchun telefon trubkasi TALK (GAPIRISH) holatida bo'lishi kerak.
6. Probning uchini har bir shubhali o'tkazgichning izolyatsiyasiga tekkizing. Tonni qabul qilish tekshirilayotgan simda eng baland bo'ladi va simlarni guruhdan ajratish orqali aniqlashni yaxshilash mumkin. Agar bir nechta juftlik yoki bitta o'tkazgich tonni o'tkazayotgan bo'lsa, faqat tekshirilayotgan o'tkazgichda ton qolguncha ovoz balandligini kamaytiring va ijobiy identifikatsiya qilinganligiga ishonch hosil qiling.
7. Juftlikni kuzatishda, to'g'ri juftlik aniqlanganligini tasdiqlash uchun ikkita simni ajrating. Signal har bir juftlik simida baland bo'ladi va ikkita sim o'rtasida NULL (O'CHADI).
8. 200EP-G da fonarni YOQISH uchun ON/OFF (YOQISH/O'CHIRISH) tugmasini ikkinchi holatiga bosing. Uni qayta O'CHIRISH uchun bosimni biroz kamaytiring.

Eslatma: 200EP-G dan ON/OFF (YOQISH/O'CHIRISH) tugmasini bosmasdan foydalanish uchun karnay yaqinidagi chuqurlashtirilgan yorliqlarga o'tkazgich, telefon sinov to'plami (TALK (GAPIRISH) rejimida) yoki garniturani ulang.

Texnik xususiyatlar

Elektr

Kuchaytirish (nominal): 30 dB
Kirish qarshiligi (nominal): 100 MΩ
Prob uchi qarshiligi (min):

• Metall uchi: 0 Ω
• Plastik uchi: 300 Ω

Garnitura: 3,5 mm stereo vilka; minimal 8 ohm
Batareya: Bitta 9 VDC (NEDA 1604, JIS 006P yoki IEC 6LR61)
Batareyaning ishlash muddati (nominal): 50 soat

Fizik

Uzunlik: 231 mm (9,0")|
Kenglik: 55 mm (2,2")
Chuqurlik: 28 mm (1,1")
Og'irligi: 145 g (5,2 oz)

Ishlash/Saqlash shartlari

Harorat: 0°C dan 50°C gacha (32°F dan 122°F gacha)

Texnik xizmat ko'rsatish

Batareyani almashtirish

1. Qurilmani o'chiring.
2. Vintni va keyin batareya qopqog'ini olib tashlang.
3. Batareyani almashtiring (qutblilikni kuzating).
4. Batareya qopqog'ini va vintni almashtiring.
   VINTNI QATTIQ TORTMANG.

Uchni almashtirish

1. Qurilmani o'chiring.
2. Ikki tirqishli vintni olib tashlang va korpusning ikkita yarmini EHTIYOTKORLIK BILAN ajrating. Ochiq sim o'tkazgichlarini zo'riqtirmang.
3. Uchni almashtiring.
4. Korpusni qayta yig'ing. VINTLARNI QATTIQ TORTMANG.

Tozalash

Vaqti-vaqti bilan nam mato va yumshoq detarjen bilan artib turing; abrazivlar yoki erituvchilardan foydalanmang.
