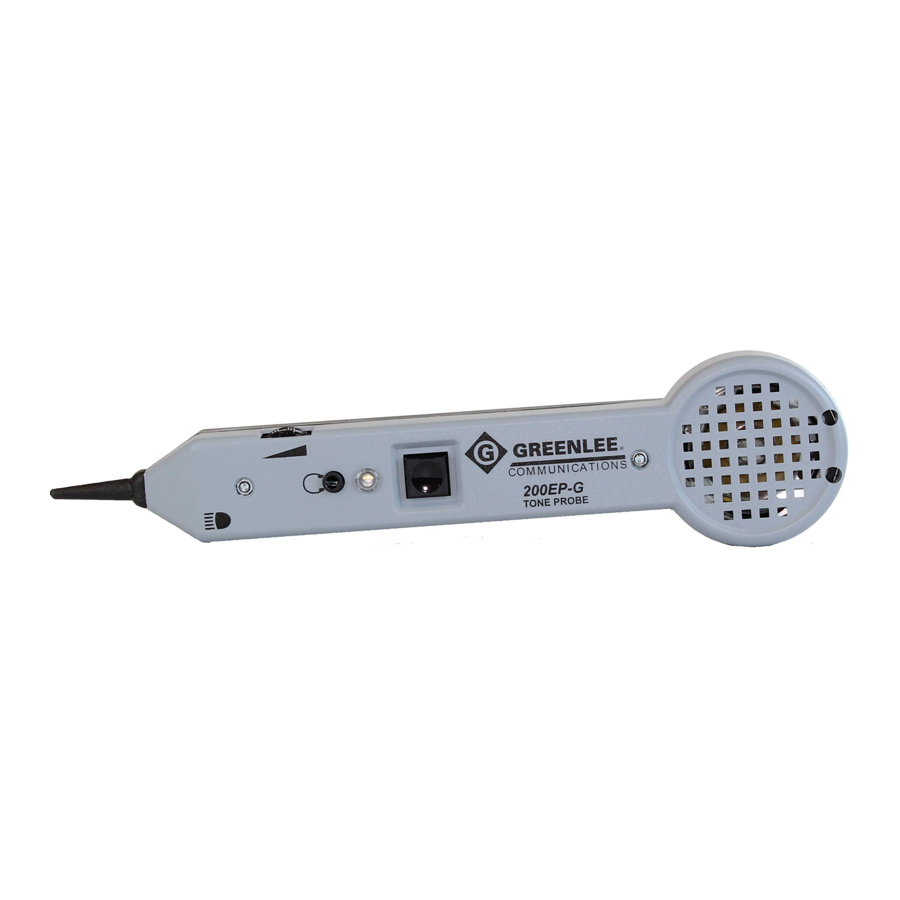

Manual da Sonda de Tom Greenlee 200EP-G, 200B-G

Descrição

As Sondas de Tom 200B-G e 200EP-G, quando usadas em conjunto com qualquer gerador de tom Greenlee, são projetadas para identificar e rastrear fios ou cabos dentro de um grupo sem danificar o isolamento.

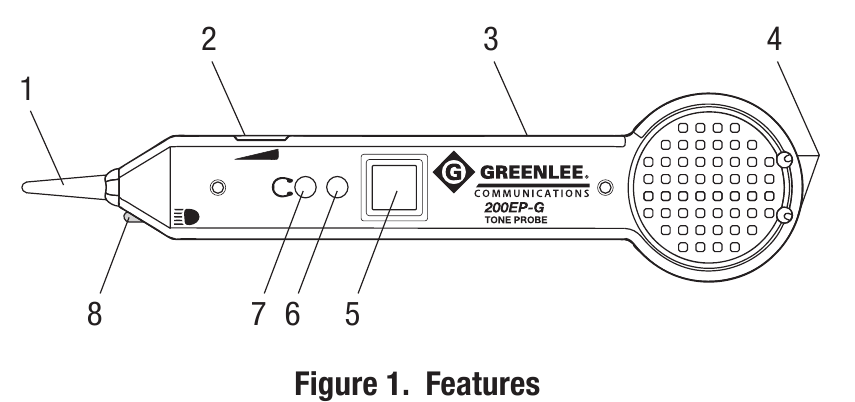

As características incluem:

1. Ponta de fibra de carbono de plástico resistivo para evitar curtos acidentais ao sondar fios
2. Controle de sensibilidade de volume ajustável
3. Compartimento da bateria
4. Portas de terminal embutidas para conexão de aparelho telefônico*
5. Botão ON/OFF/lanterna com mola*
6. LED*
7. Conector de fone de ouvido (acusticamente protegido)*
8. Lanterna de alta potência* * Apenas 200EP-G.

Segurança

A segurança é essencial no uso e manutenção das ferramentas e equipamentos Greenlee. Este manual de instruções e quaisquer marcações na ferramenta fornecem informações para evitar riscos e práticas inseguras relacionadas ao uso desta ferramenta. Observe todas as informações de segurança fornecidas.

Objetivo deste Manual

Este manual de instruções tem como objetivo familiarizar todo o pessoal com a operação segura e os procedimentos de manutenção das Sondas de Tom Greenlee 200B-G e 200EP-G.

Mantenha este manual disponível para todo o pessoal.

Manuais de substituição estão disponíveis mediante solicitação, sem custo, em www.greenlee.com.

Operação

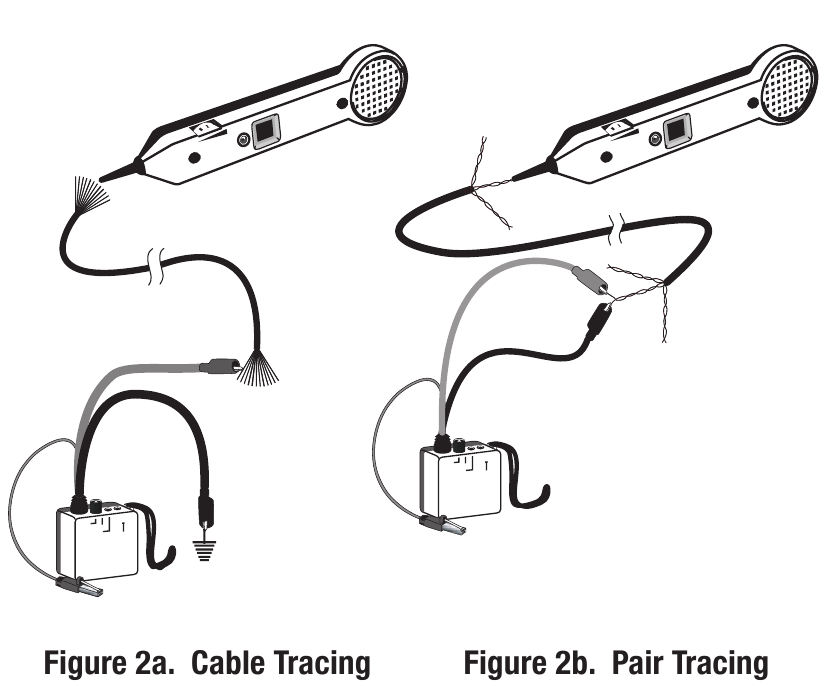

1. Conecte os cabos do conjunto de teste de tom Greenlee ao par em questão. No caso de um único condutor, conecte o cabo VERMELHO ao fio em questão e o cabo PRETO ao terra ou a um aterramento de equipamento independente. Consulte o manual de instruções fornecido com o gerador de tom para obter detalhes. Consulte a Figura 2.

2. Coloque o conjunto de teste na posição TONE (TOM).
3. Para ativar a sonda, pressione e segure o botão ON/OFF (LIGAR/DESLIGAR). Este botão deve permanecer pressionado para operar. Segure a ponta da sonda perto do gerador de tom e ouça o tom. Isso verifica se o gerador de tom está funcionando e identifica o som do tom (constante, oscilante, etc.).
4. Uma vez ativado, o controle de volume pode ser ajustado para se adequar ao ambiente. A recepção pode ser aumentada para superar o ruído (por exemplo, tráfego de veículos, aviões ou sala de máquinas) ou diminuída para reduzir a interferência (por exemplo, zumbido de computador/data ou zumbido CA).
5. O 200EP-G está equipado com portas de terminal embutidas para conectar um aparelho telefônico de eletricista. Conectar o aparelho telefônico ativa automaticamente o amplificador. O aparelho telefônico deve estar na posição TALK (FALAR) para receber o tom.
6. Toque a ponta da sonda no isolamento de cada condutor suspeito. A recepção do tom será mais alta no fio em questão e a detecção pode ser melhorada separando os fios do grupo. Se mais de um par ou condutor único estiver carregando o tom, diminua o volume até que apenas o condutor em questão permaneça com o tom, garantindo que a identificação positiva tenha sido feita.
7. Ao rastrear pares, para confirmar se o par correto foi identificado, separe os dois fios. O sinal será tão alto em cada um dos fios do par e será NULO no meio dos dois fios.
8. No 200EP-G, pressione o botão ON/OFF (LIGAR/DESLIGAR) ainda mais para sua segunda posição para ligar a lanterna (ON). Reduza a pressão ligeiramente para desligá-la (OFF).

Nota: Para usar o 200EP-G sem pressionar o botão ON/OFF (LIGAR/DESLIGAR), conecte um jumper, um conjunto de teste telefônico (no modo TALK (FALAR)) ou fone de ouvido nas abas embutidas perto do alto-falante.

Especificações

Elétricas

Ganho (nominal): 30 dB
Impedância de entrada (nominal): 100 MΩ
Resistência da ponta da sonda (mín.):

• Ponta de metal: 0 Ω
• Ponta de plástico: 300 Ω

Fone de ouvido: plugue estéreo de 3,5 mm; 8 ohms mínimo
Bateria: Uma 9 VDC (NEDA 1604, JIS 006P ou IEC 6LR61)
Vida útil da bateria (nominal): 50 horas

Físicas

Comprimento: 231 mm (9,0")|
Largura: 55 mm (2,2")
Profundidade: 28 mm (1,1")
Peso: 145 g (5,2 oz)

Condições de Operação/Armazenamento

Temperatura: 0°C a 50°C (32°F a 122°F)

Manutenção

Substituição da Bateria

1. Desligue a unidade (Turn the unit off).
2. Remova o parafuso e, em seguida, a tampa da bateria (Remove the screw and then the battery cover).
3. Substitua a bateria (observe a polaridade) (Replace the battery (observe polarity)).
4. Recoloque a tampa da bateria e o parafuso (Replace the battery cover and the screw).
   NÃO APERTE DEMAIS O PARAFUSO.

Substituição da Ponta

1. Desligue a unidade (Turn the unit off).
2. Remova os dois parafusos de fenda e SEPARE CUIDADOSAMENTE as duas metades da caixa. Não force os fios expostos.
3. Substitua a ponta (Replace the tip).
4. Remonte a caixa (Re-assemble the housing). NÃO APERTE DEMAIS OS PARAFUSOS.

Limpeza

Limpe periodicamente com um pano úmido e detergente neutro; não use abrasivos ou solventes.
