Motorola TALKABOUT T38 - Kétirányú rádió kézikönyv

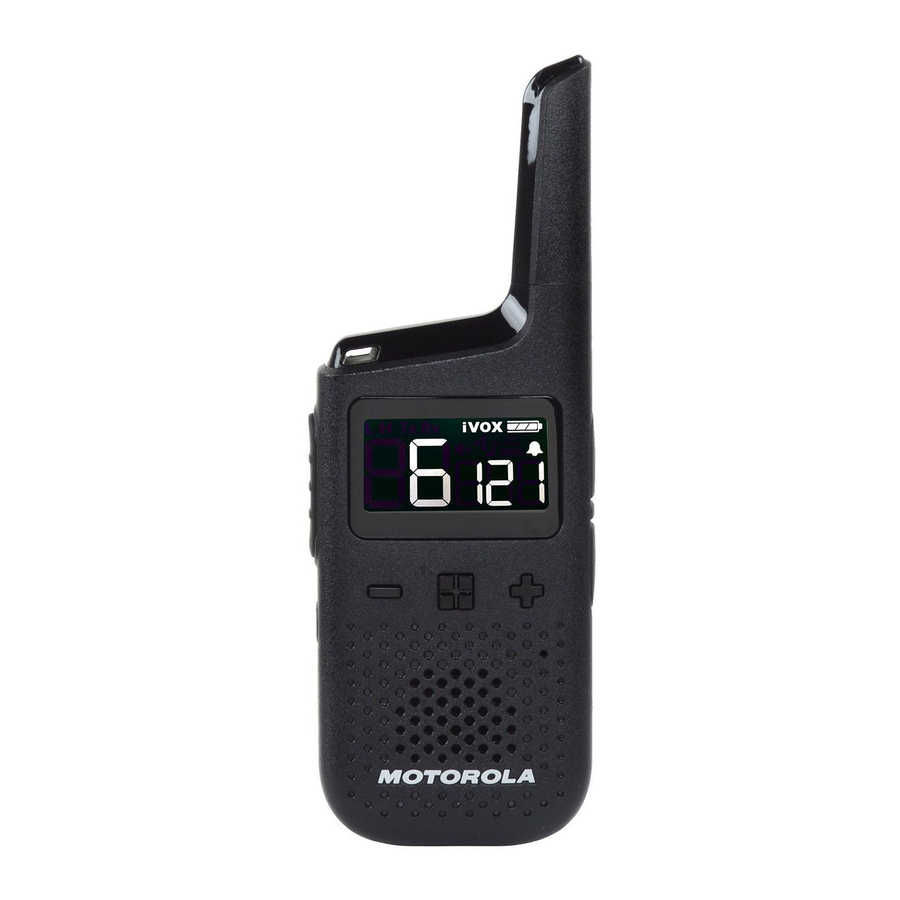

A rádió megismerése

1. Magas vagy alacsony teljesítmény
2. Adás vagy vétel
3. Némítás
4. Egyszerű párosítás
5. VOX/iVOX
6. Hívóhang
7. Akkumulátor
8. Szkennelés
9. Roger hang
10. Monitor
11. Kód
12. Csatorna

Gombok	Leírások
Menü/Bekapcsolás	Nyomja meg a menübe való belépéshez és a menüképernyőn való görgetéshez. Nyomja meg és tartsa lenyomva két másodpercig a rádió be- vagy kikapcsolásához.
és	Nyomja meg a hangerő beállításához. Nyomja meg a beállítások módosításához vagy a művelet elindításához a menüben
PTT	Nyomja meg és tartsa lenyomva a beszédhez, engedje el az adás leállításához. Nyomja meg a menüképernyő elhagyásához és a kezdőképernyőre való visszatéréshez.
EZ-Pairing	Csatorna és kód beállítások másolása az A rádióról a B rádióra. B rádió – Tartsa lenyomva a gombot, amíg egy hangjelzést nem hall. A rádió készen áll a párosításra. Több rádió is párosítható egyszerre A rádió – Tartsa lenyomva a gombot, amíg egy dupla hangjelzést nem hall. A rádió csatorna és kód beállításokat sugároz más rádiók számára a párosításhoz.

További információk

Belső hangvezérlésű adás (Internal Voice Operated Transmission - iVOX)/Hangvezérlésű adás (Voice Operated Transmission - VOX)
A mikrofon érzékeli, ha beszél, amikor a VOX-ot használja. Ha beszél, a rádió automatikusan elindítja az adást.

• Amikor az iVOX megjelenik, a rádió a beépített mikrofont használja a hang érzékeléséhez.
• Amikor egy VOX headset csatlakozik a rádióhoz, a VOX megjelenik, és a headset mikrofonja használatos a hang érzékeléséhez.

Kikapcsolhatja vagy kiválaszthatja a következő beállításokat az érzékenységi szint kiválasztásához.

Megjegyzés: A PTT gomb megnyomása megszakítja a VOX adást.

A rádió beállítása

Az akkumulátor behelyezése és töltése

1. Vegye figyelembe a polaritást az akkumulátor behelyezése előtt.
2. Töltse az akkumulátort az asztali töltővel vagy USB-vel. A töltés befejeződött, amikor a rádió akkumulátor ikonja abbahagyja a villogást. A töltés akár 8 órát is igénybe vehet.

Megjegyzés: Csatlakoztassa az USB töltőt egy közeli és könnyen hozzáférhető fali aljzathoz.

Övcsipesz behelyezése és eltávolítása

A rádió be- és kikapcsolása
A rádió be- vagy kikapcsolásához tartsa lenyomva a Power/Menu (Bekapcsolás/Menü) gombot, amíg a kijelző be- vagy kikapcsol.

Csatorna és kódok

• Állítsa be a rádióit ugyanazzal a csatorna- és kódbeállítással, hogy lehetővé tegye a kommunikációt más rádiókkal.
• A H/L (High/Low - Magas/Alacsony) ikon a csatornaszám része. Győződjön meg arról, hogy a csoport összes rádiója ugyanazt a H/L ikont mutatja.
• A csatornabeállítás szabályozza a rádiófrekvenciát. A zavarás elkerülése érdekében válasszon olyan csatornát, amelyet mások nem használnak a területén. Lásd a 3. szakaszban található táblázatot ("Scan" (Szkennelés)) a nem használt csatorna kiválasztásával kapcsolatos további információkért.
• Az adó és a vevő rádiók kódbeállításának egyeznie kell, különben a vevő rádió blokkolja a vett jelet. Ez a funkció segít elnémítani a nem kívánt hangokat más rádiófelhasználóktól, akik az Ön csatornáján sugároznak.
• Ha a kód nullára van állítva, a rádió nem blokkol semmilyen jelet, és minden, ami a csatornán felvesz, a hangszóróra kerül. A Motorola Solutions azt javasolja, hogy állítsa a kódot nullára, amikor a T38-at olyan rádiókkal használja, amelyek nem támogatják a kód funkciót. Lásd a 3. szakaszt ("Navigating the Menu Pages" (Navigálás a menüoldalakon)) a beállítások módosításával kapcsolatos részletes utasításokért.
• A csatorna- és kódbeállítások átmásolhatók egy rádióról egyszerre több rádióra egy Easy-Pairing (Egyszerű párosítás) nevű gyorsbillentyű funkcióval. Lásd az 1. szakaszban található táblázatot ("EZ-Pairing") a csatorna- és kódbeállítások másolásának módjáról.

Adási teljesítmény

• Egyes országokban különböző teljesítmények engedélyezettek a különböző csatornákhoz. A H/L ikon jelzi, hogy az aktuális csatorna magas vagy alacsony teljesítményű csatorna-e. A Motorola Solutions azt javasolja, hogy a megbízhatóbb kommunikáció érdekében használjon nagy teljesítményű csatornákat. Csak akkor válasszon alacsony teljesítményű csatornákat, ha a rádiók nincsenek messze egymástól, és maximalizálni szeretné az akkumulátor élettartamát.

Hívóhang
Amikor hívóhangot küld, a vevő rádió egy telefoncsörgéshez hasonló hangot ad ki.

Scan (Szkennelés)
A rádió hangtevékenységet keres a csatornákon való ciklikus váltással. Amikor jeleket észlel, a jelet a hangszóróra küldi. Ez a funkció lehetővé teszi, hogy megtalálja, melyik csatornát használják más csoportok, és nagy a forgalom. Ez segít elkerülni a forgalmas csatornákat, amikor eldönti, melyik csatornát használja a csoportja.

Monitor (Monitor)
Mindent hallhat, beleértve a zajt is az aktuális rádiócsatornán. Ez a funkció lehetővé teszi a csatorna gyenge jeleinek figyelését.

Roger Tone (Roger hang)
Ez a funkció egy hangjelzést ad hozzá az adás végének jelzésére, amikor elengedi a PTT gombot. Amikor a vevő hallja a roger hangot, az egy megerősítés arra, hogy a teljes üzenet megérkezett.

Időjárásálló
Ez a rádió IP54 szabvány szerint időjárásálló. A rádió csak akkor áll ellen az alkalmi vízfröccsenésnek, ha az akkumulátor és a csatlakozó fedelei le vannak zárva. Ne tegye ki a rádiót víznek hosszabb ideig. Ne merítse a rádiót vízbe.

Navigálás a menüoldalakon

Használja a Menu (Menü) gombot a menüképernyőn való görgetéshez. Nyomja meg a PTT-t bármelyik képernyő elhagyásához és a kezdőképernyőre való visszatéréshez.

Menüképernyő	Használja a vagy gombot a következő műveletek végrehajtásához:
Hívóhang	Hívóhang adás indítása vagy leállítása.
Monitor	A légihullám figyelésének indítása vagy leállítása. Hallhatja a rádió csatornabeállításán sugárzott jeleket. Ha nincs jel, statikus zajt hallhat. Nyomja meg a vagy gombot a figyeléshez, és engedje el a leállításhoz. Néhány másodperces figyelés után egy hangjelzést hall. A hangjelzés után a rádió továbbra is figyel, még akkor is, ha elengedi a gombot. A figyelés leállításához nyomja meg újra a vagy gombot.
Scan (Szkennelés)	A légihullám szkennelésének indítása vagy leállítása. A rádió egymás után szkenneli az összes csatornát. Amikor jelet észlel, hallja a jelet a hangszórón, és a rádió megjeleníti az észlelt jel csatornáját.
VOX beállítása	A Voice Operated Transmission (VOX) (Hangvezérlésű adás) beállításának módosításához válassza az OFF (KI) vagy az L1-től L3-ig terjedő lehetőséget. Az L3 a legérzékenyebb, használja csendes környezetben.
Roger hang beállítása	Engedélyezze vagy tiltsa le a roger hangot. A Roger hang egy hangjelzés, amelyet akkor hall, amikor a PTT elengedésre kerül.
Csatorna beállítása (a csatornaszám villog)	A rádió csatornájának beállítása.
Kód beállítása (a kódszám villog)	A rádió kódjának beállítása.

Akkumulátor információk
A névleges akkumulátor-élettartamot az ipari szabvány 5-5-90-es munkaciklus szerint mérik laboratóriumi körülmények között. (Az idő 5%-ában adás, 5%-ában vétel bekapcsolt hangszóróval, 90%-ában bejövő hívásra várva.) Töltés közben kapcsolja ki a rádiót.

Akkumulátor kapacitásának karbantartása
A T38 rádió újratölthető Li-Ion akkumulátorral van felszerelve. Ezt az akkumulátort az első használat előtt teljesen fel kell tölteni az optimális kapacitás és teljesítmény biztosítása érdekében. Az akkumulátor élettartamát számos tényező határozza meg. A legfontosabbak közé tartozik az akkumulátorok rendszeres túltöltése és az átlagos kisülési mélység minden ciklusban. Általában minél nagyobb a túltöltés és minél mélyebb az átlagos kisülés, annál kevesebb ciklust bír ki az akkumulátor. Például egy akkumulátor, amelyet túltöltenek és naponta többször 100%-osan kisütnek, kevesebb ciklust bír ki, mint egy akkumulátor, amely kevesebb túltöltést kap, és naponta 50%-ra van kisütve. Továbbá, egy akkumulátor, amely minimális túltöltést kap, és átlagosan csak 25%-os kisülést mutat, még tovább bírja.

Nyomógombos beszélgetés időkorlátja
A légihullám forgalmi torlódásának elkerülése érdekében az adás egy perc után befejeződik, még akkor is, ha a PTT gombot továbbra is nyomják. Az időzítő visszaállításához röviden engedje el a PTT gombot.

A rádió használata

Beszéd/Adás

1. Nyomja meg és tartsa lenyomva a PTT gombot, majd kezdjen el beszélni a mikrofonba.
2. Engedje el a PTT gombot az adás leállításához.

Megjegyzés: Ne nyomja meg a PTT gombot, amikor mások beszélnek. Ha egynél több rádió ad ugyanazon a csatornán, a légihullám elakad, és minden adás elveszik.

Hallgatás/Vétel

• A rádió hangszórója automatikusan fogadja a jelet, ha a rádió ugyanarra a csatornára és kódra van beállítva, mint az adó rádió.
• Győződjön meg arról, hogy a hangszóró hangereje megfelelő szintre van állítva.

A hangszóró hangerejének beállítása

1. Nyomja meg a vagy gombot a kezdőképernyőről.

Headsetek használata

• Amikor egy headset csatlakozik a rádióhoz, a rádió hangszórója le van tiltva. A üzenetek figyeléséhez és fogadásához headsetet kell viselnie.
• Ha a headset rendelkezik PTT gombbal, használhatja a gombot adás indításához a headset mikrofonjával.
• Továbbra is használhatja a rádió PTT gombját adás indításához a rádió mikrofonjával.

Csatorna és frekvenciák
