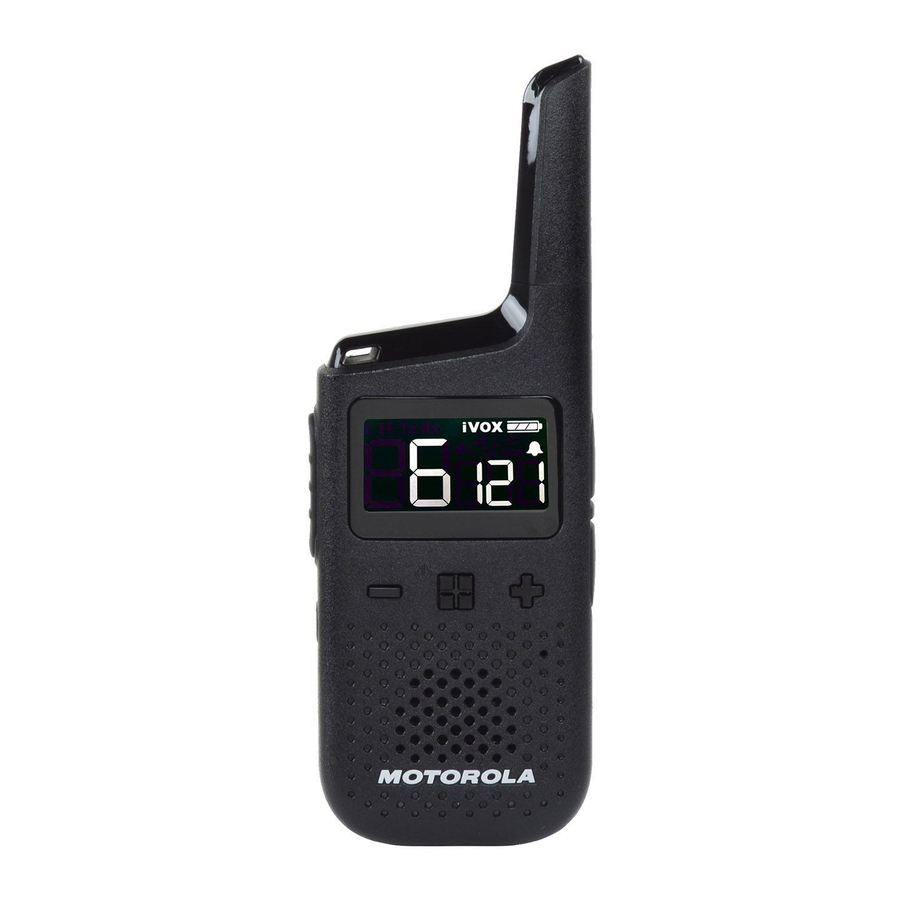

Motorola TALKABOUT T38 - Brukermanual for toveisradio

Bli kjent med radioen din

1. Høy eller lav effekt
2. Sender eller mottar
3. Demp
4. Enkel sammenkobling
5. VOX/iVOX
6. Kallesignal
7. Batteri
8. Søk
9. Roger-tone
10. Monitor
11. Kode
12. Kanal

Knapper	Beskrivelser
Meny/Strøm	Trykk for å gå inn i menyen og bla gjennom menyskjermen. Trykk og hold i to sekunder for å slå radioen på eller av.
og	Trykk for å justere volumnivået. Trykk for å endre innstillingene eller utløse handling i menyen
PTT	Trykk og hold for å snakke, slipp for å stoppe sendingen. Trykk for å gå ut av menyskjermen og gå tilbake til startskjermen.
EZ-Pairing	Kopier kanal- og kodeinnstillinger fra radio A til radio B. Radio B – Hold knappen inne til du hører et pip. Radioen er klar til å kobles sammen. Flere radioer kan kobles sammen samtidig Radio A – Hold knappen inne til du hører et dobbelt pip. Radioen kringkaster kanal- og kodeinnstillinger for andre radioer å koble sammen.

Tilleggsinformasjon

Intern stemmeaktivert overføring (iVOX)/Stemmeaktivert overføring (VOX)
Mikrofonen oppdager om du snakker når du bruker VOX. Hvis du snakker, utløser radioen overføringen automatisk.

• Når iVOX vises, bruker radioen den innebygde mikrofonen til å oppdage stemmen din.
• Når et VOX-headset er koblet til radioen, vises VOX og headsetmikrofonen brukes til å oppdage stemmen din.

Du kan slå av eller velge følgende innstillinger for å velge følsomhetsnivå.

Merk: Ved å trykke på PTT-knappen avbrytes VOX-overføringen.

Sette opp radioen din

Installere og lade batteriet

1. Vær oppmerksom på polariteten før du installerer batteriet.
2. Lad batteriet ved hjelp av bordladeren eller USB. Ladingen er fullført når batteriikonet på radioen slutter å blinke. Lading tar opptil 8 timer.

Merk: Koble USB-laderen til et nærliggende og lett tilgjengelig vegguttak.

Sette inn og fjerne belteklips

Slå radioen på og av
For å slå radioen på eller av, hold inne Power/Menu-knappen til skjermen slås på eller av.

Kanal og koder

• Still inn radioene dine med samme kanal- og kodeinnstilling for å muliggjøre kommunikasjon med andre radioer.
• H/L-ikonet (Høy/Lav) er en del av kanalnummeret. Forsikre deg om at alle radioer i gruppen din viser det samme H/L-ikonet.
• Kanalinnstillingen styrer radiofrekvensen. For å unngå jamming, velg en kanal som ikke brukes av andre i ditt område. Se tabellen i avsnitt 3, "Søk" (Scan) for mer informasjon om valg av ubrukt kanal.
• Kodeinnstillingen på de sendende og mottakende radioene må samsvare, ellers blokkerer den mottakende radioen det mottatte signalet. Denne funksjonen hjelper deg med å dempe uønskede stemmer fra andre radiobrukere som sender på kanalen din.
• Når koden er satt til null, blokkerer ikke radioen noe signal, og alt som plukkes opp på kanalen sendes til høyttaleren. Motorola Solutions anbefaler å sette koden til null når du bruker T38 med radioer som ikke støtter kodefunksjonen. Se avsnitt 3, "Navigere i menysidene" for detaljerte instruksjoner om hvordan du endrer innstillinger.
• Kanal- og kodeinnstillinger kan kopieres fra en radio til flere radioer samtidig med en snarveisfunksjon som kalles Easy-Pairing (Enkel sammenkobling). Se tabellen i avsnitt 1, "EZ-Pairing" for instruksjoner om hvordan du kopierer kanal- og kodeinnstillinger.

Sendereffekt

• I noen land er forskjellige effekter tillatt for forskjellige kanaler. H/L-ikonet indikerer om gjeldende kanal er en høy- eller laveffektkanal. Motorola Solutions anbefaler at du bruker høyeffektkanaler for mer pålitelig kommunikasjon. Velg laveffektkanaler bare når radioene dine ikke er langt fra hverandre, og du vil maksimere batterilevetiden.

Kallesignal
Når du sender et kallesignal, høres en tone som ligner på en telefonringetone på den mottakende radioen.

Søk (Scan)
Radioen søker etter stemmeaktivitet ved å sykle gjennom kanalene. Når signaler oppdages, sendes signalet til høyttaleren. Denne funksjonen lar deg finne hvilken kanal som brukes av andre grupper og har mye trafikk. Dette hjelper deg med å unngå de travle kanalene når du bestemmer deg for hvilken kanal du skal bruke for gruppen din.

Monitor
Du kan høre alt inkludert støy på din nåværende radiokanal. Denne funksjonen lar deg overvåke en kanal for svake signaler.

Roger-tone
Denne funksjonen legger til et pip for å markere slutten av en sending når du slipper PTT-knappen. Når mottakeren hører roger-tonen, er det en bekreftelse på at hele meldingen er mottatt.

Værbestandig
Denne radioen er værbestandig i henhold til IP54-standarder. Radioen er kun motstandsdyktig mot sporadisk vannsprut når batteriet og kontaktdekslene er forseglet. Ikke utsett radioen for vann over lengre tid. Ikke senk radioen i vann.

Navigere i menysidene

Bruk Menu (Meny)-knappen for å bla gjennom menyskjermen. Trykk PTT for å gå ut av en skjerm og gå tilbake til startskjermen.

Menyskjerm	Bruk eller -knappen for å utføre følgende handlinger:
Kallesignal	Start eller stopp kallesignaloverføring.
Monitor	Start eller stopp overvåking av luftbølgen. Du kan høre signaler som sendes på kanalinnstillingen til radioen din. Hvis det ikke er noe signal, kan du høre statisk støy. Trykk eller -knappen for å overvåke og slippe for å stoppe. Etter noen sekunders overvåking hører du en pipelyd. Etter pipelyden fortsetter radioen å overvåke selv om du slipper knappen. For å stoppe overvåkingen, trykk eller igjen.
Søk (Scan)	Start eller stopp søking (scanning) av luftbølgen. Radioen søker gjennom alle kanalene etter hverandre. Når et signal oppdages, hører du signalet på høyttaleren, og radioen viser kanalen til det oppdagede signalet.
Juster VOX	For å endre Voice Operated Transmission (VOX)-innstillingen, velg OFF (av) eller L1 til L3. L3 er den mest følsomme, bruk den i stille omgivelser.
Juster Roger-tone	Aktiver eller deaktiver roger-tonen. Roger-tone er en pipetone som du hører når PTT slippes.
Juster kanal (kanalnummer blinker)	Endre radiokanalinnstillingen.
Juster kode (kodenummer blinker)	Endre radiokodeinnstillingen.

Batteriinformasjon
Den nominelle batterilevetiden måles under industriell standard 5-5-90 driftssyklus under laboratorieforhold. (5 % av tiden sender, 5 % mottar med høyttaler på, 90 % venter på innkommende anrop.) Slå av radioen under lading.

Vedlikehold av batterikapasitet
T38-radioen er utstyrt med et oppladbart Li-Ion-batteri. Dette batteriet bør være fulladet før første gangs bruk for å sikre optimal kapasitet og ytelse. Batterilevetiden bestemmes av flere faktorer. Blant de viktigste er regelmessig overlading av batterier og gjennomsnittlig utladningsdybde med hver syklus. Vanligvis vil batteriet vare færre sykluser jo større overladingen og jo dypere den gjennomsnittlige utladningen er. For eksempel varer et batteri som er overladet og utladet 100 % flere ganger om dagen, færre sykluser enn et batteri som får mindre overlading og er utladet til 50 % per dag. Videre vil et batteri som får minimal overlading og i gjennomsnitt bare 25 % utladning, vare enda lenger.

Push-to-Talk tidsavbruddstimer
For å unngå trafikkbelastning i luftbølgen, avsluttes sendingen etter ett minutt selv om PTT-knappen fortsatt trykkes. For å tilbakestille timeren, slipp PTT-knappen kort.

Bruke radioen din

Snakke/Sende

1. Trykk og hold inne PTT-knappen, og begynn deretter å snakke inn i mikrofonen.
2. Slipp PTT-knappen for å stoppe sendingen.

Merk: Ikke trykk på PTT-knappen når andre snakker. Når mer enn én radio sender på samme kanal, blir luftbølgen blokkert og alle sendinger går tapt.

Lytte/Motta

• Radiohøyttaleren mottar signal automatisk hvis radioen er satt til samme kanal og kode som den sendende radioen.
• Forsikre deg om at høyttalervolumet er satt til et passende nivå.

Justere høyttalervolumet

1. Trykk på eller fra startskjermen.

Bruke headset

• Når et headset er koblet til radioen, deaktiveres radiohøyttaleren. Du må bruke headset for å overvåke og motta meldinger.
• Hvis headsettet ditt har PTT-knapp, kan du bruke knappen til å foreta en sending med mikrofonen på headsettet.
• Du kan fortsatt bruke PTT-knappen på radioen for å foreta en sending med mikrofonen på radioen.

Kanal og frekvenser
