Oregon Scientific RM913TCN - Panduan Jam yang Dikendalikan Radio dengan Lampu Latar

FITUR

1. Fitur yang dikendalikan radio:

• Sinkronisasi dan pengaturan jam otomatis oleh Sinyal Radio
• 3 tingkat penerimaan Sinyal Radio (Kuat, Lemah, Tidak ada penerimaan)

2. Jam Alarm & Fitur Umum:

• Lampu latar untuk memudahkan pembacaan dalam gelap
• Menampilkan waktu, tanggal, dan hari dalam seminggu dalam salah satu dari 4 bahasa (E/F/G/I)
• Zona waktu kedua dengan waktu, tanggal, dan hari dalam seminggu
• 2 waktu alarm dengan fungsi tunda 8 menit
• Alarm crescendo 2 menit yang volumenya meningkat
• Indikasi baterai lemah.

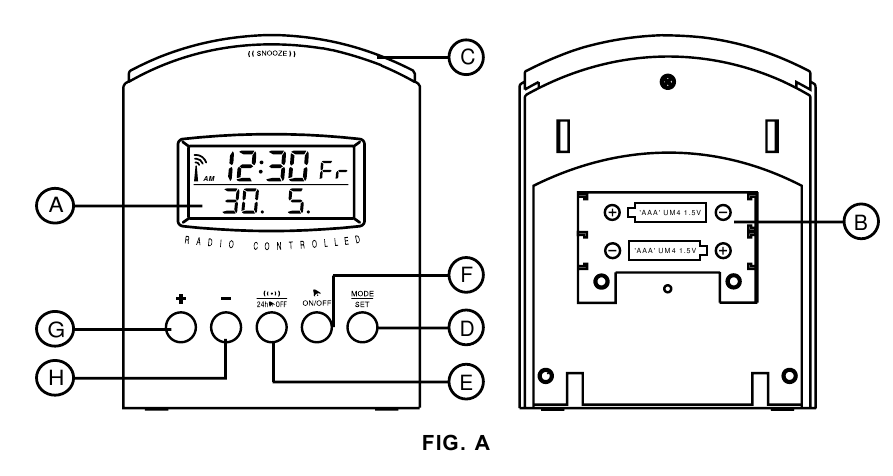

DESKRIPSI BAGIAN (gbr. A)

1. LAYAR LCD
2. KOMPARTEMEN BATERAI

• Menampung dua baterai ukuran UM-4 atau AAA

3. TUNDA

• Mengaktifkan lampu selama 8 detik.
• Mengaktifkan fungsi tunda 8 menit dengan menekannya sebentar.

4. MODE/SET (MODE/ATUR)

• Memilih opsi tampilan.
• Menekan lama (> 3 detik) masuk ke mode pengaturan untuk waktu dan opsi tampilan.

5. 24 OFF ALARM (24 MATI ALARM) [ ]

• Ulangi alarm harian. Tampilkan & atur waktu alarm.
• Menekan sebentar menampilkan waktu alarm 1 dan kemudian waktu alarm 2.
• Menekan lama (> 3 detik) masuk ke pengaturan waktu alarm.

6. ALARM [ ] ON/OFF (HIDUP/MATI)

• Aktivasi atau deaktivasi alarm langsung.

7. ATAS [+]

• Pengaturan inkremental saat dalam pengaturan Waktu Utama atau Waktu Alarm: Tekan sekali: Bertambah 1 Jika tahan > 3 detik: Penambahan cepat.
• Dalam fungsi normal dan jika penerimaan radio dinonaktifkan: Aktifkan penerimaan sinyal radio dan mulai penerimaan sinyal jika tahan > 3 detik.

8. BAWAH [-]

• Pengaturan penurunan saat dalam pengaturan Waktu Utama atau Waktu Alarm: Tekan sekali: Berkurang 1. Jika ditahan > 3 detik: Penurunan cepat.
• Dalam fungsi normal, menonaktifkan penerimaan sinyal radio jika ditahan > 3 detik.

MEMASANG DAN MENGGANTI BATERAI

Ketika berkedip " " muncul di LCD, ganti dengan 2 baterai UM-4 "AAA" baru.

Langkah-langkah penggantian baterai:

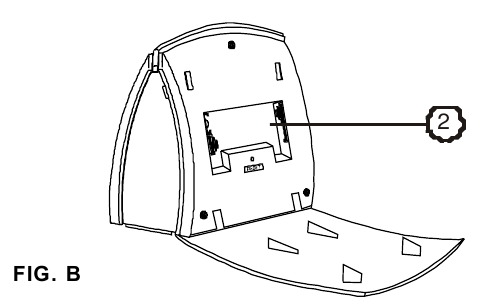

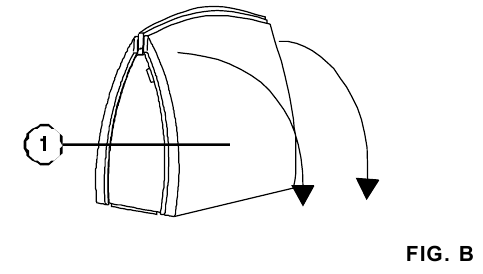

1. Tarik penutup belakang seperti yang ditunjukkan pada Gbr B- 1

2. Masukkan baterai baru, ikuti simbol polaritas (+ dan -) di kompartemen baterai (Gbr. B- 2 ).


3. Tutup penutup baterai.

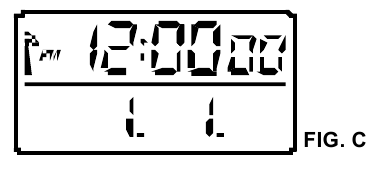

Setelah mengganti baterai, seluruh tampilan akan aktif selama sekitar 1 detik, kemudian LCD akan menampilkan seperti [Gbr. C].

TENTANG PENERIMAAN RADIO

RM913TCN dirancang untuk secara otomatis menyinkronkan jam kalendernya setelah berada dalam jangkauan sinyal radio MSF Rugby. Ketika RM913TCN berada dalam jangkauan, mekanisme kontrol radionya akan menggantikan semua pengaturan manual. Ketika unit menerima sinyal radio, sinyal PENERIMAAN RADIO akan mulai berkedip. Penerimaan lengkap umumnya membutuhkan waktu sekitar dua hingga 10 menit, tergantung pada kekuatan sinyal radio. Setelah itu, pemindaian terjadwal mungkin hanya membutuhkan beberapa detik.

Ketika penerimaan selesai, sinyal PENERIMAAN RADIO akan berhenti berkedip. Kekuatan penerimaan akan tetap ada hingga siklus pemindaian berikutnya terjadi.

Jam ini menerima sinyal Radio yang dihasilkan dari MSF Rugby di Inggris dengan radius sekitar 1500km.

Tingkat penerimaan radio ditunjukkan oleh simbol antena seperti yang ditunjukkan pada [Gbr. D].

GBR. D

	Kuat, Forte, stark, Buona, Fuerte
	Lemah, Faible, Schwach, Debole, Debil
	Tidak Ada Penerimaan, Pas de réception, Kein Empfang, Ricezione nulla, No Hay Recepción
Tidak ada indikator	Penerimaan radio dinonaktifkan dan tidak ada penerimaan sinyal yang akan dimulai sampai diaktifkan kembali.
	Menerima, Recevant, Empfang, Ricezione, Recibiendo

Aktifkan penerimaan

Jam Anda diatur dari pabrik untuk memulai dengan penerimaan setelah memasukkan baterai.

Jika Anda ingin menonaktifkan penerimaan karena alasan seperti bepergian di luar area penerimaan (mis. Asia, Afrika, atau Amerika), Anda dapat menonaktifkan penerimaan. Selanjutnya, saat kembali, Anda dapat mengaktifkannya kembali.

Masuk ke mode jam normal atau mode alarm:

Jauhkan jam Anda dari bagian logam dan beberapa peralatan listrik untuk menghindari gangguan.

TENTANG MODE JAM

RM913TCN mendukung empat mode tampilan waktu dalam urutan:

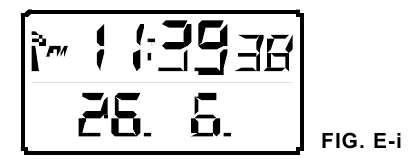

[FIG. E-i]	MODE 1.	Jam-Menit-Detik (waktu setempat) Hari-Bulan (waktu setempat)

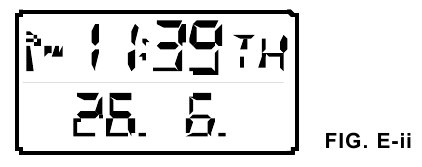

[FIG. E-ii]	MODE 2.	Jam-Menit-Hari dalam Seminggu (waktu setempat) Hari-Bulan (waktu setempat)

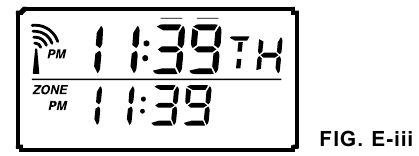

[FIG. E-iii]	MODE 3.	Jam-Menit-Hari dalam Seminggu (waktu setempat) Jam-Menit (zona waktu kedua)

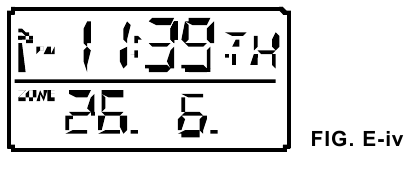

[FIG. E-iv]	MODE 4.	Jam-Menit-Hari dalam Seminggu (zona waktu kedua) Hari-Bulan (zona waktu kedua)

Setiap kali tombol MODE/SET ditekan, tampilan akan beralih dalam urutan di atas.

TENTANG WAKTU ALARM

1. Dua waktu alarm independen tersedia: Alarm 1 dan Alarm 2.

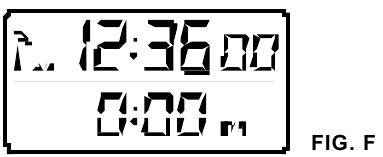

2. Tekan [ ], tampilan Waktu Alarm 1 menunjukkan ((1)): [FIG. F]

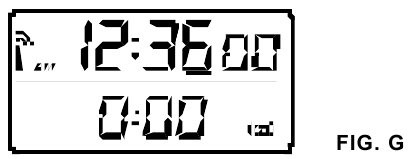

3. Tekan [ ] lagi, Waktu Alarm 2 ditampilkan yang ditunjukkan oleh indikator ((2)): [FIG. G]


MENGATUR WAKTU ALARM

1. Mengatur Alarm 1

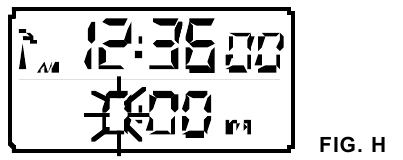

• Tekan [ ] untuk memilih Alarm 1. Tekan lagi dan tahan > 3 detik. [FIG. H]

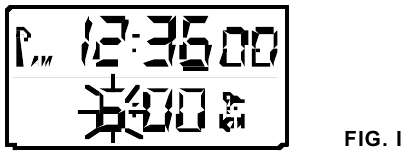

• Atur jam dengan tombol [+] atau [-] ke waktu yang diinginkan. Tanda " " akan muncul dan alarm diaktifkan setelah menyelesaikan langkah-langkah [FIG. I]

• Tekan tombol [+] atau [-] untuk memasukkan digit jam yang sesuai. Ikon pengaturan alarm [ ] akan muncul.
• Tekan [ ] untuk mengonfirmasi dan memasukkan digit menit menggunakan tombol [+] atau [-].
• Tekan [ ] untuk mengonfirmasi dan keluar dari mode pengaturan alarm.

2. Mengatur Alarm 2

• Masuk ke mode pengaturan Alarm 2 dan ikuti instruksi seperti untuk Alarm 1.

3. Tentang Suara Alarm
   Fungsi crescendo empat langkah memungkinkan alarm untuk mulai dengan lembut dan meningkatkan intensitasnya. Tanpa gangguan, alarm akan berbunyi selama total dua menit. Jika alarm kedua berbunyi saat alarm pertama berbunyi, alarm pertama akan dinonaktifkan secara otomatis.
4. Cara menghentikan Suara Alarm
   Durasi totalnya adalah 2 menit. Tekan tombol [ ] dalam 2 menit ini, Alarm akan diulang setelah kira-kira 8 menit dan seterusnya, sampai salah satu dari tindakan berikut terjadi.
   Untuk menghentikan alarm berdering pada hari yang sama, tekan [24HR OFF ] atau [AL ON/OFF ] sekali.
   Perhatikan bahwa alarm masih aktif dan akan berbunyi pada waktu yang ditentukan pada hari berikutnya.
   Untuk menonaktifkan fungsi alarm sepenuhnya, tekan [AL ON/OFF ] kedua kalinya.
   Jika tidak ada tombol [ ] yang ditekan dalam dua siklus alarm 2 menit berikutnya, alarm akan berbunyi setiap kali selama 2 menit penuh dan kemudian berhenti selama 24 jam.

MENGATUR WAKTU UTAMA & WAKTU ZONA

Urutan pengaturan:
Tekan [ ] tahan > dari 3 detik

Menyesuaikan waktu utama Anda dapat berkonflik dengan sinyal radio yang diterima. Dalam hal ini, sinyal yang diterima selalu memiliki prioritas dan akan menimpa pengaturan manual!!

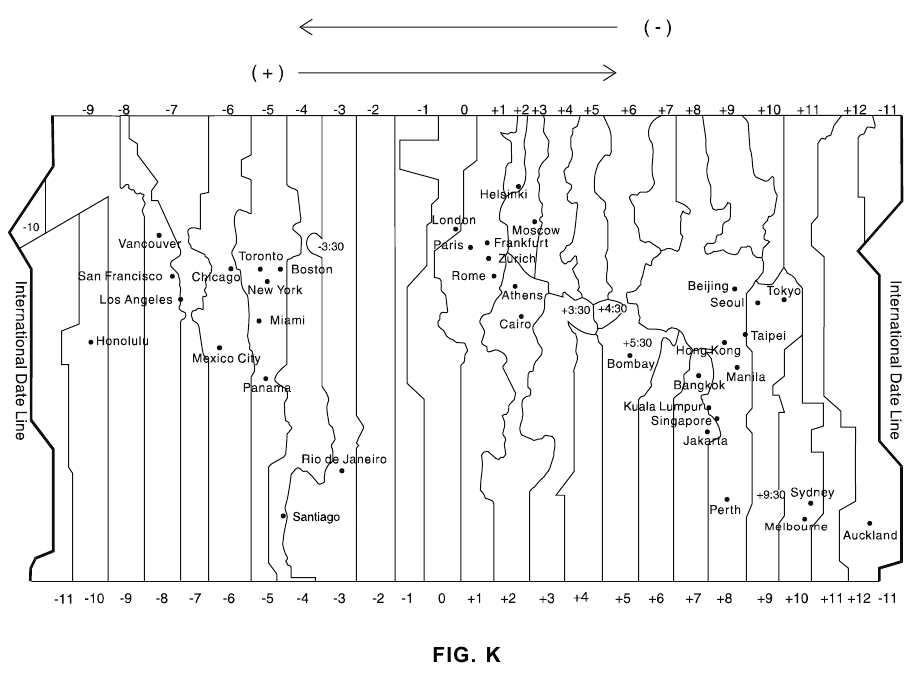

TABEL OFFSET ZONA WAKTU (GMT) (fig. K)

MENGATUR ULANG UNIT

Jika terjadi kerusakan atau tampilan abnormal, keluarkan dan pasang kembali baterai. Semua pengaturan akan dihapus dan diatur ulang ke nilai default.

SPESIFIKASI

• Tampilan 12 jam dengan hh: mm ss
• Waktu alarm ganda
• Daya: 2 buah baterai ukuran UM4 (AAA)
• Ukuran: 110 X 86 X 42 mm (T x L x D)
• Berat: 160 g (tanpa baterai)

PERHATIAN

Produk ini dirancang untuk memberi Anda layanan yang memuaskan selama bertahun-tahun jika Anda menanganinya dengan hati-hati. Berikut adalah beberapa tindakan pencegahan:

1. Jangan merendam unit dalam air.
2. Jangan membersihkan unit dengan deterjen yang mengandung alkohol, bahan abrasif atau korosif. Bahan pembersih abrasif dapat menggores bagian plastik dan menimbulkan korosi pada sirkuit elektronik.
3. Jangan memaparkan unit pada kekuatan, guncangan, debu, suhu, atau kelembapan yang berlebihan, yang dapat mengakibatkan kerusakan, masa pakai elektronik yang lebih pendek, baterai yang rusak, dan bagian yang terdistorsi.
4. Jangan merusak komponen internal unit. Melakukan hal itu akan membatalkan garansi pada unit dan dapat menyebabkan kerusakan yang tidak perlu. Unit tidak berisi suku cadang yang dapat diservis pengguna.
5. Hanya gunakan baterai baru seperti yang ditentukan dalam manual pengguna. Jangan mencampur baterai baru dan lama karena yang lama dapat bocor.
6. Selalu baca manual pengguna secara menyeluruh sebelum mengoperasikan unit.
