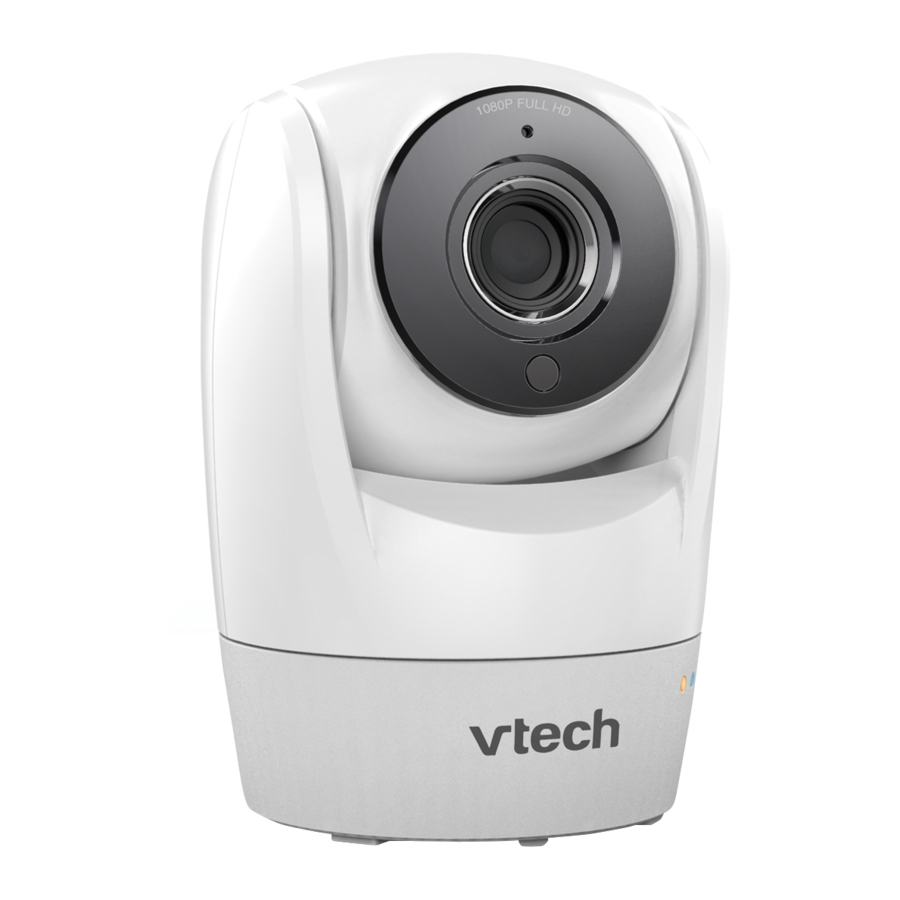

VTech RM5722 - Manuale del Baby Monitor

Cosa c'è nella confezione

Collegare e accendere l'unità telecamera

NOTE

• Utilizzare solo gli alimentatori forniti con questo prodotto.
• Assicurarsi che l'unità genitore e l'unità telecamera non siano collegate a prese elettriche controllate da interruttore.
• Collegare gli alimentatori solo in posizione verticale o a pavimento. I connettori degli adattatori non sono progettati per sostenere il peso dell'unità genitore e dell'unità telecamera, quindi non collegarli a prese a soffitto, sotto il tavolo o all'interno di armadietti. In caso contrario, gli adattatori potrebbero non collegarsi correttamente alle prese.
• Assicurarsi che l'unità genitore, l'unità telecamera e i cavi dell'alimentatore siano fuori dalla portata dei bambini.

1. Collegare l'alimentatore all'unità telecamera e a un alimentatore.

2. Far scorrere l'interruttore ON/OFF (acceso/spento) verso sinistra per accendere la telecamera.


Prima dell'uso

Associare una nuova unità telecamera

Ogni unità telecamera (RM5722) appena acquistata deve essere associata al sistema (RM5762).

NOTE

• È possibile associare un massimo di quattro unità telecamera all'unità genitore. Ogni nuova unità telecamera deve essere associata all'unità genitore prima dell'uso.
• Assicurarsi di accendere l'unità genitore prima dell'associazione.

1. Premere MENU quando l'unità genitore è inattiva.
2. Premere , , o per scegliere General Settings (Impostazioni generali), quindi premere SELECT (seleziona).
3. Premere o per scegliere Pair/Unpair CAM (Associa/Dissocia CAM), quindi premere SELECT (seleziona).
4. Premere di nuovo SELECT (seleziona) per selezionare Pair CAM (Associa CAM), quindi selezionare uno slot telecamera vuoto.
5. Seguire le istruzioni visualizzate sullo schermo per aggiungere la telecamera. Quando la telecamera viene aggiunta correttamente all'unità genitore, l'unità genitore visualizza l'immagine della telecamera.

Testare la posizione dell'unità telecamera

Prima di installare l'unità telecamera, è necessario verificare quali aree di monitoraggio selezionate all'interno della casa hanno una buona potenza del segnale Wi-Fi. Dopo aver acceso l'unità genitore, è possibile utilizzare l'indicatore di potenza del segnale Wi-Fi dell'unità genitore per facilitare il controllo. Una volta identificata la posizione adatta, è possibile installare l'unità telecamera. Regolare la distanza tra l'unità telecamera e il router Wi-Fi, se necessario.

Suggerimento

• A seconda dell'ambiente circostante e dei fattori di ostruzione, come l'effetto della distanza e delle pareti interne sulla potenza del segnale, è possibile che si verifichi una riduzione del segnale Wi-Fi. Per migliorare la potenza del segnale Wi-Fi, regolare la distanza o la direzione dell'unità genitore. Controllare di nuovo con l'unità genitore.


Posizionamento del monitor video HD

• Tenere l'unità telecamera fuori dalla portata del bambino. Non posizionare o montare mai l'unità telecamera all'interno della culla o del box del bambino.

1. Posizionare l'unità telecamera a più di 1 metro di distanza dal bambino.

2. Regolare l'angolazione della telecamera in modo che sia rivolta verso il bambino. Consultare il manuale online di RM5762 su come utilizzare le funzioni Pan/tilt e Zoom della telecamera.

3. Per evitare di causare rumori striduli acuti dal monitor video HD:
   • Assicurarsi che l'unità telecamera e l'unità genitore siano a più di 3 metri di distanza; OPPURE
   • Abbassare il volume dell'unità genitore.


Panoramica dell'unità telecamera

1. Microfono
2. Obiettivo della telecamera
3. Sensore di luce
4. Indicatori LED
   • Lampeggiano alternativamente in giallo e blu quando l'unità telecamera è in modalità di associazione.
   • Il giallo è fisso quando l'unità telecamera si sta connettendo a Internet.
   • Il giallo e il blu sono fissi quando l'unità telecamera è inattiva.
   • Lampeggiano lentamente in giallo e blu durante lo streaming video.
   • Lampeggiano rapidamente e alternativamente in giallo e blu quando l'unità telecamera sta aggiornando il firmware.
5. LED a infrarossi
   Consentono di vedere chiaramente in un ambiente buio.
6. Interruttore ON/OFF (acceso/spento)
7. Antenna
   Connessione al router tramite Wi-Fi.
8. Altoparlante

•
  Per proteggere l'udito, non stare vicino alla telecamera HD quando suona l'allarme della telecamera. L'allarme forte può danneggiare l'udito.


9. Sensore di temperatura
10. Presa di alimentazione
11. Presa filettata
12. Pulsante Pair/reset (Associa/ripristina)
    • Tenere premuto per tre secondi per entrare in modalità di associazione.
    • Verificare la potenza della ricezione e l'angolazione della telecamera prima di praticare i fori.
    • I tipi di viti e tasselli necessari dipendono dalla composizione della parete. Potrebbe essere necessario acquistare separatamente le viti e i tasselli per montare le unità telecamera.

Montare l'unità telecamera (opzionale)

Note

• Verificare la potenza della ricezione e l'angolazione della telecamera prima di praticare i fori.
• I tipi di viti e tasselli necessari dipendono dalla composizione della parete. Potrebbe essere necessario acquistare separatamente le viti e i tasselli per montare le unità telecamera.

1. Posizionare la staffa di montaggio a parete su una parete e quindi utilizzare una matita per segnare i fori superiore e inferiore come mostrato. Rimuovere la staffa di montaggio a parete e praticare due fori nella parete (punta da trapano da 7/32 di pollice).

2. Se si praticano i fori in un montante, passare al passaggio 3.


• Se si praticano i fori in un oggetto diverso da un montante, inserire i tasselli a muro nei fori. Picchiettare delicatamente sulle estremità con un martello fino a quando i tasselli a muro non sono a filo con la parete.

3. Allineare la staffa di montaggio a parete e le viti con i fori nella parete come mostrato. Stringere prima la vite nel foro centrale, in modo che la posizione della staffa di montaggio a parete sia fissa. È possibile stringere l'altra vite nel foro superiore.

4. Posizionare l'unità telecamera sulla staffa di montaggio a parete. Stringere la vite nella presa filettata nella parte inferiore per fissare l'unità telecamera.


5. È possibile massimizzare gli angoli di visualizzazione dell'unità telecamera inclinando la staffa di montaggio a parete. Tenere l'unità telecamera, quindi ruotare la manopola in senso antiorario. Questo allenterà il giunto della staffa di montaggio a parete. Inclinare l'unità telecamera verso l'alto o verso il basso per regolarla sull'angolazione preferita. Quindi, ruotare la manopola in senso orario per stringere il giunto e fissare l'angolazione.


OPPURE

3. Inserire le viti nei fori e stringere le viti fino a quando non sono esposti solo 1/4 di pollice delle viti.

4. Posizionare l'unità telecamera sulla staffa di montaggio a parete. Stringere la vite nella presa filettata nella parte inferiore per fissare l'unità telecamera. Allineare i fori sulla staffa di montaggio a parete con le viti sulla parete e far scorrere la staffa di montaggio a parete verso il basso fino a quando non si blocca in posizione.


5. È possibile massimizzare gli angoli di visualizzazione dell'unità telecamera inclinando la staffa di montaggio a parete. Tenere l'unità telecamera, quindi ruotare la manopola in senso antiorario. Questo allenterà il giunto della staffa di montaggio a parete. Inclinare l'unità telecamera verso l'alto o verso il basso per regolarla sull'angolazione preferita. Quindi, ruotare la manopola in senso orario per stringere il giunto e fissare l'angolazione.


Cura generale del prodotto

Per mantenere questo prodotto funzionante bene e con un bell'aspetto, seguire queste linee guida:

• Evitare di posizionarlo vicino a apparecchi di riscaldamento e dispositivi che generano rumore elettrico (ad esempio, motori o lampade fluorescenti).
• NON esporlo alla luce solare diretta o all'umidità.
• Evitare di far cadere il prodotto o di trattarlo in modo brusco.
• Pulire con un panno morbido.
• NON immergere l'unità genitore e l'unità telecamera in acqua e non pulirle sotto il rubinetto.
• NON utilizzare spray per la pulizia o detergenti liquidi.
• Assicurarsi che l'unità telecamera e l'unità genitore siano asciutte prima di ricollegarle alla rete elettrica.

Conservazione

Quando non si intende utilizzare il baby monitor per un certo periodo di tempo, rimuovere la batteria ricaricabile dall'unità genitore. Conservare l'unità genitore, l'unità telecamera e gli adattatori in un luogo fresco e asciutto.
