Manuale di Dell EMC Unity

Prima di iniziare

Obbligatorio

• Crea un account di supporto online EMC: https://support.emc.com. Questo account ti servirà in seguito, durante il processo di installazione, per attivare le licenze software e configurare ESRS (EMC Secure Remote Services).
• Se il sistema Unity è arrivato preinstallato su rack, inizia l'installazione dal passaggio 4 di questa guida.
• Richiedi l'aiuto di una seconda persona per installare l'enclosure nel rack oppure usa un sollevatore meccanico.
• Se devi installare più enclosure, usa la Guida all'installazione di Unity per completare l'installazione. La guida all'installazione include le istruzioni di installazione su rack e di cablaggio necessarie per le enclosure aggiuntive, che non sono trattate qui. La Guida all'installazione di Unity è disponibile qui: http://bit.ly/unityinfohub.

Consigliato

• Scarica Connection Utility da http://bit.ly/unityinfohub. Questa utility è necessaria se desideri assegnare indirizzi IP statici al sistema. Non sarà necessaria se hai intenzione di usare DHCP per assegnare automaticamente indirizzi IP al sistema.
• Se stai installando il sistema in una posizione con accesso a Internet limitato, scarica Connection Utility e i file di licenza prima di iniziare il processo di installazione: http://bit.ly/unityinfohub.
• Guarda il video di installazione rapida di Unity: http:// bit.ly/unityinfohub.
• Consulta la sezione "Passaggi successivi" per importanti dettagli sull'aggiunta di enclosure e sull'uso della guida online di Unisphere.

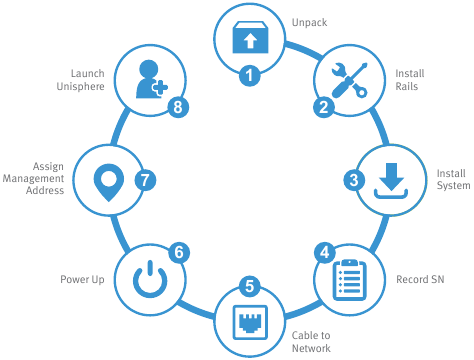

Scopo del presente documento

Disimballare il sistema

Verificare di disporre dei seguenti componenti:

• Enclosure del processore disco (DPE) 2U con 12 slot per unità da 3,5" o 25 slot per unità da 2,5"
• Kit di guide, incluse 2 guide con 6 viti di montaggio
• 2 cavi di alimentazione (100-240 V CA)
• Mascherina
• Non fornito da EMC, ma necessario:
  • Un cacciavite a croce con punta magnetica
  • 2 cavi Ethernet CAT 5 o superiore

Installare le guide

Le guide sono designate come sinistra e destra e non possono essere scambiate.

1. Per prima cosa, orientare le guide. Quando si orienta il posizionamento delle guide sinistra e destra, posizionarsi di fronte alla parte anteriore del cabinet. La parte anteriore di ciascuna guida è contrassegnata con L o R.

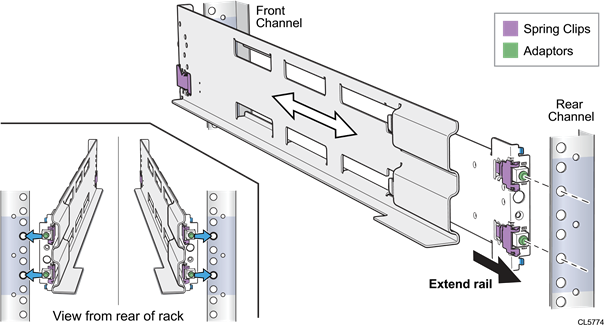

2. Dalla parte posteriore del cabinet, inserire gli adattatori nei fori sul canale del rack posteriore con la guida estesa come mostrato nell'immagine seguente.
3. Spingere la guida nei fori di montaggio posteriori fino a quando le clip a molla non scattano in posizione all'esterno del canale del rack posteriore:

   Assicurarsi che i fori sulla guida siano allineati con i fori sul cabinet. Ciò garantirà il corretto allineamento delle guide. Inoltre, verificare che le guide siano a livello dalla parte anteriore a quella posteriore e da sinistra a destra. Assicurarsi di utilizzare gli stessi indicatori di unità dalla parte anteriore del cabinet a quella posteriore.

   Guarda il video di installazione rapida di Unity: http://bit.ly/unityinfohub

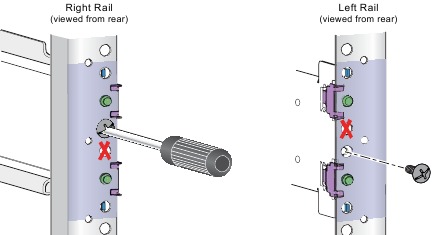

4. Dalla parte posteriore del cabinet, fissare le guide in posizione usando una vite M5 su ciascuna guida:

5. Successivamente, lavorando dalla parte anteriore del cabinet, allineare l'adattatore con il foro di montaggio sulla parte anteriore del rack, come mostrato nell'immagine seguente nel passaggio 6.

   Assicurarsi che i fori sulla guida siano allineati con i fori sul cabinet. Ciò garantirà il corretto allineamento delle guide. Inoltre, verificare che le guide siano a livello dalla parte anteriore a quella posteriore e da sinistra a destra. Assicurarsi di utilizzare gli stessi indicatori di unità dalla parte anteriore del cabinet a quella posteriore.

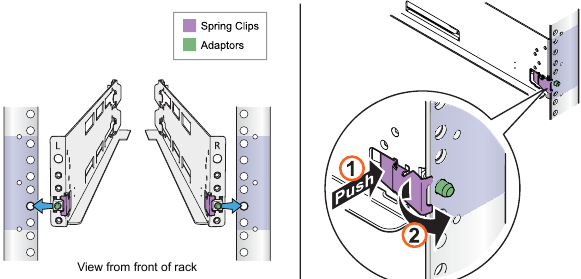

6. Premere la clip a molla mentre si tira la guida in avanti. Quando la clip a molla si trova in avanti rispetto al canale del rack anteriore e l'adattatore si trova nei fori di montaggio, rilasciare la clip a molla in modo che tenga la guida in posizione.

   Assicurarsi che la clip a molla sia saldamente fissata al canale. Potrebbe essere necessario premere la clip per facilitarne l'inserimento in posizione.


Installare il sistema sulle guide

L'enclosure è pesante e deve essere installata o rimossa da un rack da due persone. Per evitare lesioni personali e/o danni all'apparecchiatura, non tentare di sollevare e installare l'enclosure in un rack senza un sollevatore meccanico e/o l'aiuto di un'altra persona.

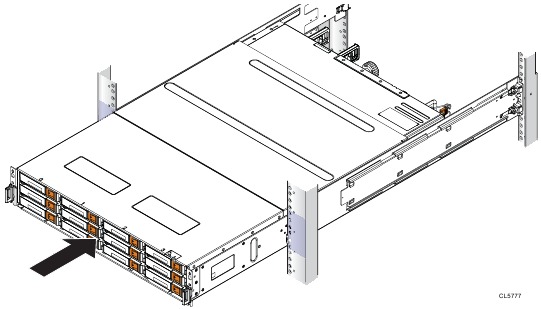

1. Dalla parte anteriore del rack, far scorrere l'enclosure sulle guide:

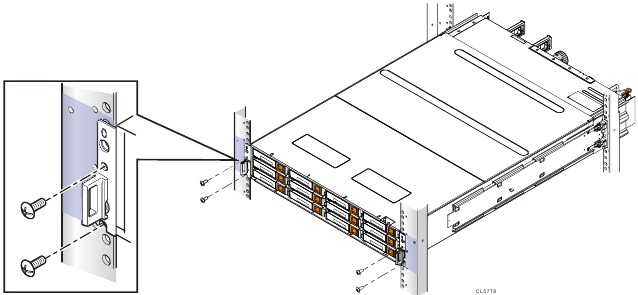

2. Fissare l'enclosure ai canali verticali anteriori del cabinet con 4 viti (2 per lato).


Registrare il numero di serie del sistema

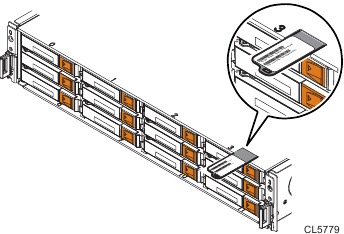

Individuare e registrare il tag del numero di serie del prodotto sulla parte anteriore dello chassis DPE in una delle posizioni mostrate di seguito. Questo numero verrà utilizzato per ottenere le licenze del prodotto in un secondo momento durante il processo di installazione:

Enclosure a 12 unità: la parte inferiore del bordo superiore vicino al lato destro.

Enclosure a 25 unità: sotto il LED di stato dell'alimentazione situato tra gli slot per unità 16 e 17.

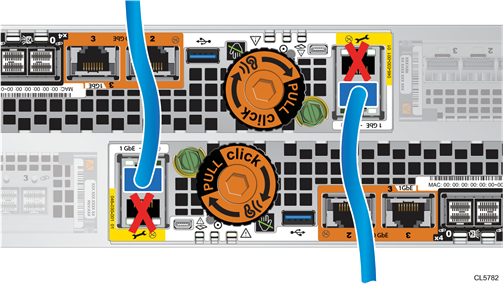

Cablare il sistema alla rete

Collegare due cavi Ethernet CAT 5 (o superiori) dalla rete locale (LAN) alle porte di gestione RJ45 sul retro del sistema. Le porte di gestione hanno un bordo bianco attorno ad esse.

Accensione

1. Verificare che gli interruttori automatici del cabinet siano in posizione ON e che l'alimentazione sia collegata al cabinet.

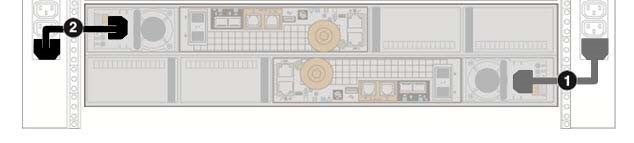

2. Collegare ciascun cavo di alimentazione DPE al componente di alimentazione del sistema e alle PDU. Dopo aver collegato i cavi di alimentazione, il sistema si accende immediatamente:

3. Fissare ciascun cavo al componente del sistema con la clip per cavi:

4. Assicurarsi che i LED del processore di servizio visualizzino la condizione corretta prima di continuare con l'inizializzazione del sistema (l'avvio iniziale del sistema potrebbe richiedere da 15 a 60 minuti per essere completato, a seconda della configurazione di fabbrica).

Consultare la Guida all'installazione di Unity (http://bit.ly/unityinfohub) per verificare le condizioni dei LED del sistema o per installare enclosure per unità aggiuntive.

Assegnare un indirizzo di gestione

Prima di poter configurare e gestire il sistema Unity, è necessario assegnargli un indirizzo di rete. Ci sono due modi per farlo:

Nota: possono essere necessari 10-15 minuti prima che Connection Utility riconosca e popoli il numero di serie.

Nota: Disabilitare qualsiasi software di sicurezza in esecuzione sulla workstation che potrebbe impedire il rilevamento del sistema inizializzato.

• Consenti al sistema di acquisire dinamicamente un indirizzo IP tramite DHCP. Se DHCP è supportato sulla tua rete, il sistema Unity ottiene automaticamente un indirizzo di rete quando lo accendi. Verificare con l'amministratore di rete la disponibilità di DHCP sulla tua rete.
• Assegnare un indirizzo statico al sistema. Scaricare, installare ed eseguire il software Connection Utility. Questa operazione deve essere eseguita su un computer con accesso alla subnet in cui è stato installato il sistema Unity. Connection Utility richiede quanto segue:
  • Il numero di serie del sistema. Questo identifica il sistema sulla rete.
  • L'indirizzo IP del sistema. Ottenere un indirizzo IP dall'amministratore di rete.
  • Subnet mask.
  • Gateway predefinito.

Avviare la procedura guidata di configurazione iniziale di Unisphere

La procedura guidata di configurazione iniziale illustra i passaggi per installare le licenze, configurare le impostazioni di rete, creare pool, gestire gli avvisi, definire le opzioni di supporto, configurare le interfacce di rete e creare server NAS.

1. Completare il foglio di lavoro di configurazione. Questo foglio di lavoro si trova nella Guida all'installazione di Unity o come download separato dall'Unity Info Hub: http://bit.ly/unityinfohub.
2. Accedere all'applicazione di gestione di Unisphere.
   • Se hai configurato manualmente il sistema con Connection Utility, fai clic su Launch Unisphere (Avvia Unisphere) oppure apri un browser Web e immetti l'indirizzo IP che hai assegnato al sistema Unity.
   • Se il sistema ha acquisito automaticamente un indirizzo IP tramite DHCP, immettere il numero di serie del sistema Unity e il relativo dominio di rete nella barra degli indirizzi del browser come segue: URL di esempio: FM100000000017.mylab.xyz.com

Nota: se si riceve un errore di certificato quando si tenta di accedere a Unisphere, fare riferimento alle istruzioni del browser Internet per ignorare l'errore o per installare il certificato di array autofirmato. Per maggiori dettagli sul certificato di sistema, fare riferimento alla Guida alla configurazione della sicurezza della famiglia EMC Unity.

• Accedere con il nome utente e la password predefiniti. Completare le attività associate a questa procedura guidata prima di mettere in funzione il sistema.
  • Nome utente: admin
  • Password: Password123#
• La licenza del sistema include:
  • La procedura guidata di configurazione iniziale di Unisphere ti porta automaticamente a SW Licensing Central.
  • Registrare, attivare e scaricare i file di licenza come descritto in SW Licensing Central.
  • Installare le licenze sull'array usando la procedura guidata di configurazione iniziale di Unisphere.

Passaggi successivi

• Usare la guida online di Unisphere per ulteriori indicazioni sul processo di configurazione.
• Se è necessario aggiungere Disk Array Enclosure (DAE) al sistema in un secondo momento, usare la guida "Installazione di un'enclosure disk array opzionale" (a 15 o 25 unità) all'indirizzo http://bit.ly/unityinfohub_cru.
