Dell EMC Unity Kılavuzu

Başlamadan önce

Gerekli

• Bir EMC Online Destek hesabı oluşturun: https://support.emc.com. Yazılım lisanslarını etkinleştirmek ve ESRS'yi (EMC Güvenli Uzaktan Hizmetler) yapılandırmak için bu hesaba kurulum sürecinde daha sonra ihtiyacınız olacaktır.
• Unity sisteminiz önceden rafa monte edilmiş olarak geldiyse, bu kılavuzun 4. Adımından başlayın.
• Muhafazayı rafa monte etmek için ikinci bir kişiden yardım alın veya mekanik bir kaldırma cihazı kullanın.
• Kurulacak birden fazla muhafazanız varsa, kurulumunuzu tamamlamak için Unity Kurulum Kılavuzunu kullanın. Kurulum kılavuzu, burada ele alınmayan ek muhafazalar için gerekli olan raf ve kablolama talimatlarını içerir. Unity Kurulum Kılavuzu'na buradan ulaşabilirsiniz: http://bit.ly/unityinfohub.

Önerilen

• Bağlantı Yardımcı Programını http://bit.ly/unityinfohub adresinden indirin. Sistemlerinize statik IP adresleri atamak istiyorsanız bu yardımcı programa ihtiyacınız olacaktır. Sistemlerinize otomatik olarak IP adresleri atamak için DHCP kullanmayı planlıyorsanız bu yardımcı programa ihtiyacınız olmayacaktır.
• Sisteminizi kısıtlı internet erişimi olan bir konuma kuruyorsanız, kurulum işlemine başlamadan önce Bağlantı Yardımcı Programını ve lisans dosyalarınızı indirin: http://bit.ly/unityinfohub.
• Unity Hızlı Başlangıç Kurulum videosunu izleyin: http://bit.ly/unityinfohub.
• Ek muhafazalar ekleme ve Unisphere çevrimiçi yardımını kullanma hakkında önemli ayrıntılar için Sonraki adımlar bölümüne bakın.

Bu belgenin amacı

Sisteminizi ambalajından çıkarma

Aşağıdaki bileşenlere sahip olduğunuzu doğrulayın:

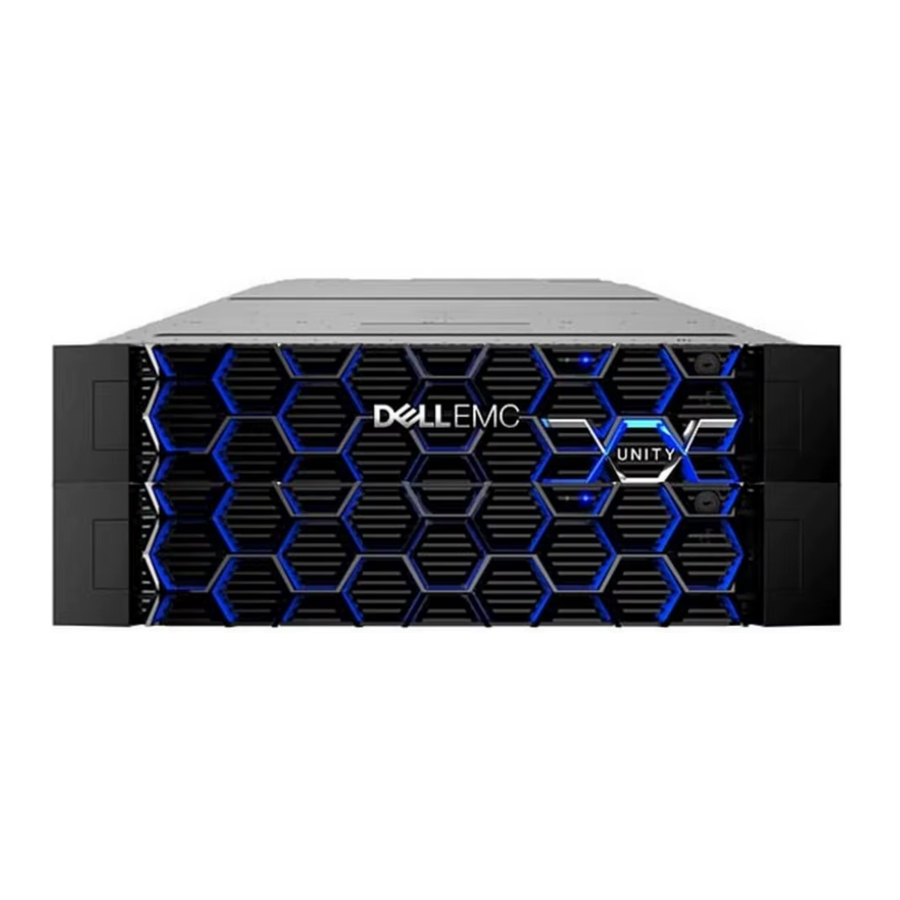

• 12-3,5" sürücü yuvası veya 25-2,5" sürücü yuvası olan 2U Disk İşlemci Muhafazası (DPE)
• 6 montaj vidası olan 2 ray dahil olmak üzere ray kiti
• 2 güç kablosu (100-240Vac)
• Çerçeve
• EMC tarafından sağlanmaz, ancak ayrıca şunlara da ihtiyacınız olacaktır:
  • Manyetik uçlu bir yıldız tornavida
  • 2 CAT 5 veya daha iyi Ethernet kablosu

Rayları takma

Raylar Sol ve Sağ olarak belirlenmiştir ve birbirleriyle değiştirilemez.

1. İlk olarak, rayları yönlendirin. Sol ve Sağ ray yerleşimini yönlendirirken kabinin ön tarafına bakın. Her bir rayın ön tarafında L veya R damgası bulunur.
2. Kabinin arkasından, adaptörleri aşağıdaki resimde gösterildiği gibi ray uzatılmış halde arka raf kanalındaki deliklere takın.
3. Yaylı klipsler arka raf kanalının dış tarafında yerine oturana kadar rayı arka montaj deliklerine itin:

   Ray üzerindeki deliklerin kabin üzerindeki deliklerle aynı hizada olduğundan emin olun. Bu, rayların düzgün şekilde hizalanmasını sağlayacaktır. Ayrıca, rayların önden arkaya ve soldan sağa düz olup olmadığını kontrol edin. Kabinin önünden kabinin arkasına kadar aynı birim işaretleyicilerini kullandığınızdan emin olun.

   Unity Hızlı Başlangıç Kurulum Videosunu izleyin: http://bit.ly/unityinfohub
4. Kabinin arkasından, her bir raya bir M5 vidası kullanarak rayları yerine sabitleyin:

5. Ardından, kabinin ön tarafından çalışarak, adaptörü aşağıdaki resimde Adım 6'da gösterildiği gibi rafın ön tarafındaki montaj deliğiyle hizalayın.

   Ray üzerindeki deliklerin kabin üzerindeki deliklerle aynı hizada olduğundan emin olun. Bu, rayların düzgün şekilde hizalanmasını sağlayacaktır. Ayrıca, rayların önden arkaya ve soldan sağa düz olup olmadığını kontrol edin. Kabinin önünden kabinin arkasına kadar aynı birim işaretleyicilerini kullandığınızdan emin olun.
6. Rayı ileri doğru çekerken yaylı klipsi içeri doğru itin. Yaylı klips ön raf kanalının önünde olduğunda ve adaptör montaj deliklerinde olduğunda, rayı yerinde tutması için yaylı klipsi serbest bırakın.

   Yaylı klipsin kanala güvenli bir şekilde takılı olduğundan emin olun. Yerine oturmasına yardımcı olmak için klipsi içeri doğru itmek gerekebilir.


Sistemi raylara takma

Muhafaza ağırdır ve iki kişi tarafından bir rafa takılmalı veya raftan çıkarılmalıdır. Kişisel yaralanmaları ve/veya ekipman hasarını önlemek için, mekanik bir kaldırma cihazı ve/veya başka bir kişinin yardımı olmadan muhafazayı kaldırmayı ve bir rafa takmayı denemeyin.

1. Rafın önünden muhafazayı raylara kaydırın:

2. Muhafazayı kabinin ön dikey kanallarına 4 vida (her tarafa 2 vida) ile sabitleyin.


Sistem seri numaranızı kaydedin

Aşağıda gösterilen konumlardan birinde DPE kasasının ön tarafındaki ürün seri numarası etiketini bulun ve kaydedin. Bu numarayı daha sonra kurulum işleminde ürün lisanslarını almak için kullanacaksınız:

12 sürücülü muhafaza: Üst kenarın sağ tarafına yakın alt tarafı.

25 sürücülü muhafaza: Sürücü yuvaları 16 ve 17 arasında bulunan güç durumu LED'inin altında.

Sistemi ağa bağlayın

Yerel ağınızdan (LAN) iki adet CAT 5 (veya daha iyi) Ethernet kablosunu sistemin arkasındaki RJ45 yönetim bağlantı noktalarına bağlayın. Yönetim bağlantı noktalarının etrafında beyaz bir kenarlık bulunur.

Gücü açın

1. Kabinin devre kesicilerinin AÇIK konumda olduğunu ve kabine güç bağlandığını doğrulayın.
2. Her bir DPE güç kablosunu sistem güç bileşenine ve PDU'lara bağlayın. Güç kablolarını taktığınızda, sistem hemen açılır:

3. Her bir kabloyu kablo klipsiyle sistem bileşenine sabitleyin:

4. Sistem başlatmaya devam etmeden önce Servis İşlemcisi LED'lerinin doğru durumu gösterdiğinden emin olun (ilk sistem başlatma, fabrika yapılandırmasına bağlı olarak 15-60 dakika sürebilir).

Sistem LED koşullarını doğrulamak veya ek sürücü muhafazaları takmak için Unity Kurulum Kılavuzuna (http://bit.ly/unityinfohub) bakın.

Bir yönetim adresi atayın

Unity sistemini yapılandırıp yönetebilmeniz için önce ona bir ağ adresi atamanız gerekir. Bunu yapmanın iki yolu vardır:

Not: Bağlantı Yardımcı Programının seri numarasını tanıması ve doldurması 10-15 dakika sürebilir.

Not: Başlatılan sistemin algılanmasını engelleyebilecek iş istasyonunuzda çalışan tüm güvenlik yazılımlarını devre dışı bırakın.

• Sistemin DHCP kullanarak dinamik olarak bir IP adresi almasına izin verin. Ağınızda DHCP destekleniyorsa, Unity sistemi açtığınızda otomatik olarak bir ağ adresi alır. Ağınızda DHCP kullanılabilirliği hakkında ağ yöneticinize danışın.
• Sisteme statik bir adres atayın. Bağlantı Yardımcı Programı yazılımını indirin, kurun ve çalıştırın. Bunun, Unity sisteminizi kurduğunuz alt ağa erişimi olan bir bilgisayarda yapılması gerekir. Bağlantı Yardımcı Programı şunları gerektirir:
  • Sistem seri numaranız. Bu, sistemin ağ üzerindeki kimliğini belirler.
  • Sistem IP adresi. Ağ yöneticinizden bir IP adresi alın.
  • Alt ağ maskesi.
  • Varsayılan ağ geçidi.

Unisphere İlk Yapılandırma Sihirbazını başlatın

İlk Yapılandırma Sihirbazı, lisansları yükleme, ağ ayarlarını yapılandırma, havuzlar oluşturma, uyarıları yönetme, destek seçeneklerini tanımlama, ağ arabirimlerini yapılandırma ve NAS sunucuları oluşturma adımlarında size yol gösterir.

1. Yapılandırma Çalışma Sayfasını doldurun. Bu çalışma sayfası, Unity Kurulum Kılavuzunda veya Unity Bilgi Merkezi'nden ayrı bir indirme olarak bulunur: http://bit.ly/unityinfohub.
2. Unisphere yönetim uygulamasına erişin.
   • Sistemi Bağlantı Yardımcı Programı ile manuel olarak yapılandırdıysanız, Unisphere'i Başlat'ı tıklayın veya bir web tarayıcısı açın ve Unity sistemine atadığınız IP adresini girin.
   • Sistem DHCP aracılığıyla otomatik olarak bir IP adresi aldıysa, Unity sistem seri numarasını ve ağ alan adını tarayıcının adres çubuğuna aşağıdaki gibi girin: Örnek URL: FM100000000017.mylab.xyz.com

Not: Unisphere'e erişmeye çalışırken bir sertifika hatası alırsanız, hatayı atlamak veya otomatik imzalı dizi sertifikasını yüklemek için internet tarayıcınızın talimatlarına bakın. Sistem sertifikanız hakkında daha fazla ayrıntı için EMC Unity Ailesi Güvenlik Yapılandırma Kılavuzuna bakın.

• Varsayılan kullanıcı adı ve parolayla oturum açın. Lütfen sistemi kullanıma almadan önce bu sihirbazla ilişkili görevleri tamamlayın.
  • Kullanıcı adı: admin
  • Parola: Password123#
• Sisteminize lisans vermek şunları içerir:
  • Unisphere İlk Yapılandırma Sihirbazı sizi otomatik olarak SW Lisanslama Merkezine götürür.
  • SW Lisanslama Merkezinde açıklandığı gibi lisans dosyalarınızı kaydedin, etkinleştirin ve indirin.
  • Unisphere İlk Yapılandırma Sihirbazını kullanarak dizinize lisanslar yükleyin.

Sırada ne var?

• Yapılandırma sürecinde size daha fazla yol göstermesi için Unisphere Çevrimiçi Yardımını kullanın.
• Daha sonra sisteme Disk Dizi Muhafazaları (DAE'ler) eklemeniz gerekirse, http://bit.ly/unityinfohub_cru adresindeki (15 veya 25 sürücülü) İsteğe Bağlı Bir Disk Dizisi Muhafazası Takma kılavuzunu kullanın.
