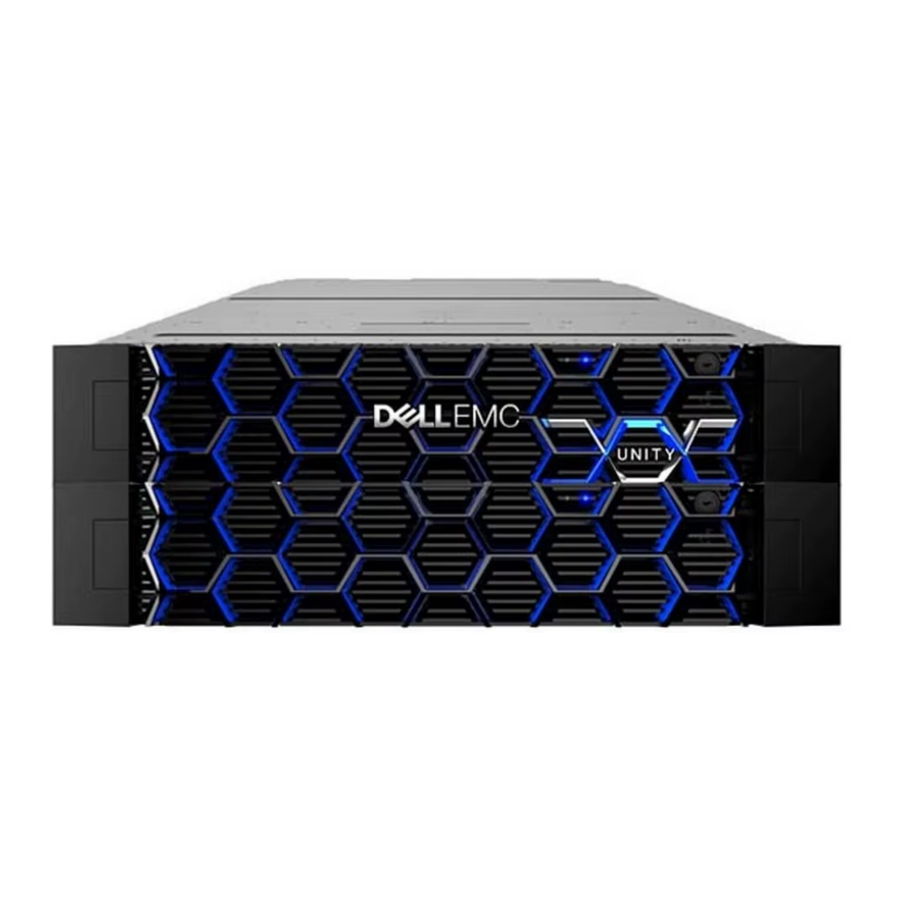

Dell EMC Unity -käyttöohje

Ennen aloittamista

Pakolliset

• Luo EMC Online Support -tili: https://support.emc.com. Tarvitset tätä tiliä myöhemmin asennusprosessissa ohjelmistolisenssien aktivoimiseksi ja ESRS:n (EMC Secure Remote Services) määrittämiseksi.
• Jos Unity-järjestelmäsi saapui valmiiksi asennettuna räkkiin, aloita asennus tämän oppaan vaiheesta 4.
• Pyydä toinen henkilö asentamaan kotelo räkkiin tai käytä mekaanista hissiä.
• Jos asennat useamman kuin yhden kotelon, suorita asennus Unity-asennusoppaan avulla. Asennusopas sisältää räkki- ja kaapelointiohjeet, joita tarvitaan lisäkoteloille, joita ei käsitellä tässä. Unity-asennusopas on täällä: http://bit.ly/unityinfohub.

Suositeltavat

• Lataa Connection Utility osoitteesta http://bit.ly/unityinfohub. Tarvitset tätä apuohjelmaa, jos haluat määrittää järjestelmällesi staattiset IP-osoitteet. Et tarvitse tätä apuohjelmaa, jos aiot käyttää DHCP:tä IP-osoitteiden automaattiseen määrittämiseen järjestelmällesi.
• Jos asennat järjestelmääsi paikkaan, jossa on rajoitettu Internet-yhteys, lataa Connection Utility ja lisenssitiedostosi ennen asennuksen aloittamista: http://bit.ly/unityinfohub.
• Katso Unityn pika-aloitusasennusvideo: http:// bit.ly/unityinfohub.
• Katso Mitä seuraavaksi -osiosta tärkeitä tietoja koteloiden lisäämisestä ja Unisphere-verkko-ohjeen käyttämisestä.

Tämän asiakirjan tarkoitus

Pura järjestelmäsi

Varmista, että sinulla on seuraavat komponentit:

• 2U-levyprosessointikotelo (DPE), jossa on joko 12–3,5 tuuman levyasemaa tai 25–2,5 tuuman levyasemaa
• Kiskosarja, joka sisältää 2 kiskoa ja 6 kiinnitysruuvia
• 2 virtajohtoa (100–240 Vac)
• Kehys
• EMC ei toimita näitä, mutta tarvitset myös:
  • Phillips-ruuvimeisseli magneettikärjellä
  • 2 CAT 5- tai parempaa Ethernet-kaapelia

Asenna kiskot

Kiskot on merkitty vasemmaksi ja oikeaksi, eikä niitä voi vaihtaa keskenään.

1. Suuntaa ensin kiskot. Kohdista kaapin etuosa, kun suuntaat vasemman ja oikean kiskojen sijoittelua. Jokaisen kiskon etuosaan on painettu L tai R.
2. Työnnä kaapin takaosasta sovittimet takakiskan kanavan reikiin, kun kisko on pidennettynä kuvan mukaisesti.
3. Työnnä kiskoa takakiinnitysreikiin, kunnes jousipidikkeet napsahtavat paikoilleen takakiskan kanavan ulkopuolelle:

   Varmista, että kiskon reiät ovat linjassa kaapin reikien kanssa. Tämä varmistaa kiskojen oikean kohdistuksen. Tarkista myös, että kiskot ovat vaakasuorassa edestä taakse ja vasemmalta oikealle. Varmista, että käytät samoja yksikkömerkkejä kaapin etuosasta kaapin takaosaan.

   Katso Unityn pika-aloitusasennusvideo: http://bit.ly/unityinfohub
4. Kiinnitä kiskot paikoilleen kaapin takaosasta yhdellä M5-ruuvilla kummallakin kiskolla:

5. Seuraavaksi, työskennellessäsi kaapin etuosasta, kohdista sovitin räkin etuosan kiinnitysreikään, kuten kuvassa alla vaiheessa 6.

   Varmista, että kiskon reiät ovat linjassa kaapin reikien kanssa. Tämä varmistaa kiskojen oikean kohdistuksen. Tarkista myös, että kiskot ovat vaakasuorassa edestä taakse ja vasemmalta oikealle. Varmista, että käytät samoja yksikkömerkkejä kaapin etuosasta kaapin takaosaan.
6. Paina jousipidikettä sisäänpäin samalla, kun vedät kiskoa eteenpäin. Kun jousipidin on etummaisen räkkikanavan edessä ja sovitin on kiinnitysrei'issä, vapauta jousipidin niin, että se pitää kiskon paikallaan.

   Varmista, että jousipidin on kiinnitetty kunnolla kanavaan. Saattaa olla tarpeen painaa pidintä sisäänpäin, jotta se napsahtaa paikoilleen.


Asenna järjestelmä kiskoille

Kotelo on painava, ja kaksi henkilöä tulisi asentaa tai poistaa se räkistä. Henkilövahinkojen ja/tai laitteiden vahingoittumisen välttämiseksi älä yritä nostaa ja asentaa koteloa räkkiin ilman mekaanista hissiä ja/tai toisen henkilön apua.

1. Liu'uta kotelo räkin etuosasta kiskoille:

2. Kiinnitä kotelo kaapin etummaisiin pystysuuntaisiin kanaviin 4 ruuvilla (2 kummallakin puolella).


Kirjaa järjestelmän sarjanumero

Etsi ja kirjaa tuotteen sarjanumerotarra DPE-kotelon etuosasta jommastakummasta alla olevasta paikasta. Käytät tätä numeroa tuotelisenssien hankkimiseen myöhemmin asennusprosessissa:

12-levyinen kotelo: Yläreunan alapinta lähellä oikeaa puolta.

25-levyinen kotelo: Virtatilan LED-valon alapuolella levyasemapaikkojen 16 ja 17 välissä.

Kytke järjestelmä verkkoon

Liitä kaksi CAT 5 (tai parempaa) Ethernet-kaapelia paikallisverkostasi (LAN) järjestelmän takana oleviin RJ45-hallintaportteihin. Hallintaporteissa on valkoinen reunus niiden ympärillä.

Käynnistä

1. Varmista, että kaapin katkaisijat ovat ON-asennossa ja että kaappiin on kytketty virta.
2. Liitä kukin DPE-virtajohto järjestelmän virtakomponenttiin ja PDU:ihin. Kun olet kytkenyt virtajohdot, järjestelmä käynnistyy välittömästi:

3. Kiinnitä kukin kaapeli järjestelmän komponenttiin kaapeliklipsillä:

4. Varmista, että Service Processor -LEDit näyttävät oikean tilan, ennen kuin jatkat järjestelmän alustamista (järjestelmän alkuperäinen käynnistys voi kestää 15–60 minuuttia riippuen tehdasasetuksista).

Katso Unity-asennusoppaasta (http://bit.ly/unityinfohub) järjestelmän LED-tilojen tarkistamiseksi tai lisälevykoteloiden asentamiseksi.

Määritä hallintaosoite

Ennen kuin voit määrittää ja hallita Unity-järjestelmää, sinun on määritettävä sille verkko-osoite. Voit tehdä tämän kahdella tavalla:

Huomautus: Voi kestää 10–15 minuuttia, ennen kuin Connection Utility tunnistaa sarjanumeron ja täyttää sen.

Huomautus: Poista käytöstä kaikki työasemassasi käynnissä olevat suojausohjelmistot, jotka voivat estää alustetun järjestelmän havaitsemisen.

• Salli järjestelmän hankkia IP-osoite dynaamisesti DHCP:n avulla. Jos DHCP:tä tuetaan verkossasi, Unity-järjestelmä saa automaattisesti verkko-osoitteen, kun käynnistät sen. Tarkista verkko-järjestelmänvalvojaltasi DHCP:n saatavuus verkossasi.
• Määritä järjestelmälle staattinen osoite. Lataa, asenna ja suorita Connection Utility -ohjelmisto. Tämä on tehtävä tietokoneella, jolla on pääsy aliverkkoon, johon asensit Unity-järjestelmäsi. Connection Utility vaatii seuraavat tiedot:
  • Järjestelmän sarjanumero. Tämä tunnistaa järjestelmän verkossa.
  • Järjestelmän IP-osoite. Hanki IP-osoite verkko-järjestelmänvalvojaltasi.
  • Aliverkon peite.
  • Oletusyhdyskäytävä.

Käynnistä Unisphere-alkumääritystoiminto

Alkumääritystoiminto opastaa sinua lisenssien asentamisen, verkkoasetusten määrittämisen, poolien luomisen, hälytysten hallinnan, tukiasetusten määrittämisen, verkkoliitäntöjen määrittämisen ja NAS-palvelimien luomisen vaiheissa.

1. Täytä määrityslomake. Tämä lomake on Unity-asennusoppaassa tai erillisenä latauksena Unity Info Hubista: http://bit.ly/unityinfohub.
2. Käytä Unisphere-hallintasovellusta.
   • Jos määritit järjestelmän manuaalisesti Connection Utilityn avulla, napsauta Käynnistä Unisphere -painiketta tai avaa selain ja kirjoita Unity-järjestelmälle määrittämäsi IP-osoite.
   • Jos järjestelmä sai automaattisesti IP-osoitteen DHCP:n kautta, kirjoita Unity-järjestelmän sarjanumero ja sen verkkotunnus selaimen osoiteriville seuraavasti: Esimerkki-URL: FM100000000017.mylab.xyz.com

Huomautus: Jos saat varmenteen virheilmoituksen yrittäessäsi käyttää Unispherea, katso Internet-selaimesi ohjeista, miten ohitat virheen tai asennat itse allekirjoitetun matriisivarmenteen. Lisätietoja järjestelmävarmenteestasi on EMC Unity Family Security Configuration Guide -oppaassa.

• Kirjaudu sisään oletuskäyttäjänimellä ja -salasanalla. Suorita tähän toimintoon liittyvät tehtävät ennen kuin otat järjestelmän käyttöön.
  • Käyttäjätunnus: admin
  • Salasana: Password123#
• Järjestelmän lisensointi sisältää seuraavat vaiheet:
  • Unisphere-alkumääritystoiminto vie sinut automaattisesti SW Licensing Centraliin.
  • Rekisteröi, aktivoi ja lataa lisenssitiedostosi SW Licensing Centralissa kuvatulla tavalla.
  • Asenna lisenssit matriisillesi Unisphere-alkumääritystoiminnon avulla.

Mitä seuraavaksi?

• Käytä Unisphere-verkko-ohjetta saadaksesi lisäohjeita määritysprosessiin.
• Jos sinun on lisättävä levyjärjestelmäkoteloita (DAE) järjestelmään myöhemmin, käytä (15- tai 25-levyistä) valinnaisen levyjärjestelmäkotelon asennusopasta osoitteessa http://bit.ly/unityinfohub_cru.

http:// support.emc.com
