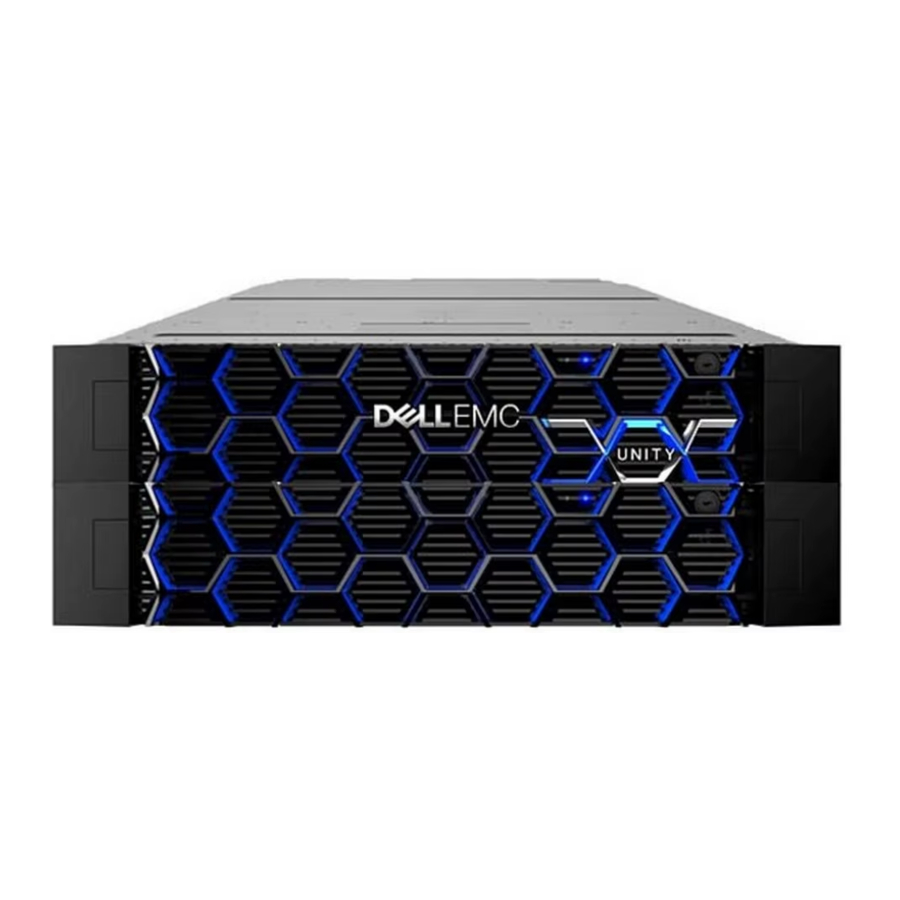

Príručka pre Dell EMC Unity

Pred začatím

Povinné

• Vytvorte si účet online podpory EMC: https://support.emc.com. Tento účet budete potrebovať neskôr počas inštalácie na aktiváciu softvérových licencií a konfiguráciu ESRS (EMC Secure Remote Services).
• Ak bol váš systém Unity dodaný už namontovaný v racku, začnite inštaláciu krokom 4 tejto príručky.
• Požiadajte o pomoc druhú osobu, aby ste nainštalovali šasi do racku, alebo použite mechanický zdvihák.
• Ak máte nainštalovať viac ako jedno šasi, na dokončenie inštalácie použite inštalačnú príručku Unity. Inštalačná príručka obsahuje pokyny na montáž do racku a prepojenie káblov, ktoré sú potrebné pre ďalšie šasi, ktoré tu nie sú popísané. Inštalačná príručka Unity sa nachádza tu: http://bit.ly/unityinfohub.

Odporúčané

• Stiahnite si nástroj Connection Utility na stránke http://bit.ly/unityinfohub. Tento nástroj budete potrebovať, ak chcete systému priradiť statické IP adresy. Tento nástroj nebudete potrebovať, ak plánujete používať DHCP na automatické priraďovanie IP adries systému.
• Ak inštalujete systém v lokalite s obmedzeným prístupom na internet, pred začatím procesu inštalácie si stiahnite nástroj Connection Utility a licenčné súbory: http://bit.ly/unityinfohub.
• Pozrite si video s rýchlym spustením inštalácie Unity: http:// bit.ly/unityinfohub.
• V časti Čo bude nasledovať nájdete dôležité informácie o pridávaní šasi a používaní online pomoci Unisphere.

Účel tohto dokumentu

Vybaľte systém

Overte, či máte nasledujúce komponenty:

• 2U diskové procesorové šasi (DPE) s 12 – 3,5" pozíciami pre disky alebo 25 – 2,5" pozíciami pre disky
• Súprava koľajníc vrátane 2 koľajníc so 6 montážnymi skrutkami
• 2 napájacie káble (100 – 240 Vac)
• Rámček
• Nezabezpečuje spoločnosť EMC, ale budete potrebovať aj:
  • Skrutkovač s krížovou hlavou a magnetickým hrotom
  • 2 ethernetové káble CAT 5 alebo lepšie

Nainštalujte koľajnice

Koľajnice sú označené ako ľavá a pravá a nie je možné ich zameniť.

1. Najprv nastavte koľajnice. Pri nastavovaní umiestnenia ľavej a pravej koľajnice sa postavte čelom k prednej časti skrine. Predná časť každej koľajnice je označená L alebo R.
2. Zo zadnej časti skrine vložte adaptéry do otvorov na zadnom kanáli racku s vysunutou koľajnicou, ako je znázornené na obrázku nižšie.
3. Zatlačte koľajnicu do zadných montážnych otvorov, kým pružinové spony nezapadnú na vonkajšej strane zadného kanála racku:

   Uistite sa, že otvory na koľajnici sú zarovnané s otvormi na skrini. Tým sa zabezpečí správne zarovnanie koľajníc. Tiež skontrolujte, či sú koľajnice vodorovné spredu dozadu a zľava doprava. Uistite sa, že používate rovnaké značky jednotiek z prednej časti skrine do zadnej časti skrine.

   Pozrite si video s rýchlym spustením inštalácie Unity: http://bit.ly/unityinfohub
4. Zo zadnej časti skrine zaistite koľajnice na mieste pomocou jednej skrutky M5 na každej koľajnici:

5. Ďalej, zo zadnej časti skrine zarovnajte adaptér s montážnym otvorom na prednej strane racku, ako je znázornené na obrázku nižšie v kroku 6.

   Uistite sa, že otvory na koľajnici sú zarovnané s otvormi na skrini. Tým sa zabezpečí správne zarovnanie koľajníc. Tiež skontrolujte, či sú koľajnice vodorovné spredu dozadu a zľava doprava. Uistite sa, že používate rovnaké značky jednotiek z prednej časti skrine do zadnej časti skrine.
6. Zatlačte pružinovú sponu a súčasne ťahajte koľajnicu dopredu. Keď je pružinová spona pred predným kanálom racku a adaptér je v montážnych otvoroch, uvoľnite pružinovú sponu, aby držala koľajnicu na mieste.

   Uistite sa, že je pružinová spona bezpečne pripevnená ku kanálu. Môže byť potrebné zatlačiť sponu, aby sa zacvakla na miesto.


Nainštalujte systém na koľajnice

Šasi je ťažké a do racku by ho mali inštalovať alebo z neho vyberať dve osoby. Aby ste predišli zraneniu osôb a/alebo poškodeniu zariadenia, nepokúšajte sa zdvihnúť a nainštalovať šasi do racku bez mechanického zdviháka a/alebo pomoci od inej osoby.

1. Z prednej časti racku zasuňte šasi na koľajnice:

2. Zaistite šasi k predným vertikálnym kanálom skrine pomocou 4 skrutiek (2 na každej strane).


Zaznamenajte si sériové číslo systému

Vyhľadajte a zaznamenajte si štítok so sériovým číslom produktu na prednej strane šasi DPE na jednom z miest uvedených nižšie. Toto číslo použijete na získanie licencií na produkt neskôr v procese inštalácie:

Šasi s 12 diskami: Spodná strana hornej hrany v blízkosti pravej strany.

Šasi s 25 diskami: Pod stavovou LED diódou napájania, ktorá sa nachádza medzi pozíciami pre disky 16 a 17.

Pripojte systém káblom k sieti

Pripojte dva ethernetové káble CAT 5 (alebo lepšie) z lokálnej siete (LAN) do riadiacich portov RJ45 na zadnej strane systému. Riadiace porty majú okolo seba biely okraj.

Zapnutie

1. Overte, či sú ističe skrine v polohe ON (ZAPNUTÉ) a či je do skrine pripojené napájanie.
2. Pripojte každý napájací kábel DPE ku komponentu napájania systému a k jednotkám PDU. Po zapojení napájacích káblov sa systém okamžite zapne:

3. Zaistite každý kábel ku komponentu systému pomocou káblovej spony:

4. Pred pokračovaním v inicializácii systému sa uistite, že LED diódy servisného procesora zobrazujú správny stav (úvodné spustenie systému môže trvať 15 – 60 minút, v závislosti od výrobnej konfigurácie).

Informácie o overení stavu LED diód systému alebo o inštalácii ďalších diskových šasi nájdete v inštalačnej príručke Unity (http://bit.ly/unityinfohub).

Priraďte riadiacu adresu

Predtým, ako budete môcť nakonfigurovať a spravovať systém Unity, musíte mu priradiť sieťovú adresu. Existujú dva spôsoby, ako to urobiť:

Poznámka: Môže trvať 10 – 15 minút, kým nástroj Connection Utility rozpozná a vyplní sériové číslo.

Poznámka: Vypnite akýkoľvek bezpečnostný softvér spustený na pracovnej stanici, ktorý by mohol brániť detekcii inicializovaného systému.

• Umožnite systému dynamicky získať IP adresu pomocou DHCP. Ak je DHCP podporované vo vašej sieti, systém Unity automaticky získa sieťovú adresu, keď ho zapnete. Overte si u správcu siete dostupnosť DHCP vo vašej sieti.
• Priraďte systému statickú adresu. Stiahnite si, nainštalujte a spustite softvér Connection Utility. Musí sa to vykonať na počítači s prístupom do podsiete, kde ste nainštalovali systém Unity. Nástroj Connection Utility vyžaduje nasledujúce údaje:
  • Sériové číslo vášho systému. Identifikuje systém v sieti.
  • IP adresa systému. Získajte IP adresu od správcu siete.
  • Maska podsiete.
  • Predvolená brána.

Spustite sprievodcu úvodnou konfiguráciou Unisphere

Sprievodca úvodnou konfiguráciou vás prevedie krokmi inštalácie licencií, konfigurácie nastavení siete, vytvárania fondov, správy upozornení, definovania možností podpory, konfigurácie sieťových rozhraní a vytvárania serverov NAS.

1. Vyplňte konfiguračný hárok. Tento hárok sa nachádza v inštalačnej príručke Unity alebo ako samostatný súbor na stiahnutie z centra Unity Info Hub: http://bit.ly/unityinfohub.
2. Získajte prístup k aplikácii správy Unisphere.
   • Ak ste systém manuálne nakonfigurovali pomocou nástroja Connection Utility, kliknite na položku Launch Unisphere (Spustiť Unisphere) alebo otvorte webový prehliadač a zadajte IP adresu, ktorú ste priradili systému Unity.
   • Ak systém automaticky získal IP adresu prostredníctvom DHCP, zadajte sériové číslo systému Unity a jeho sieťovú doménu do panela s adresou prehliadača takto: Vzorová URL adresa: FM100000000017.mylab.xyz.com

Poznámka: Ak sa pri pokuse o prístup k aplikácii Unisphere zobrazí chyba certifikátu, pozrite si pokyny svojho internetového prehliadača, ako obísť chybu alebo nainštalovať certifikát poľa podpísaný svojpomocne. Podrobnejšie informácie o certifikáte systému nájdete v príručke EMC Unity Family Security Configuration Guide.

• Prihláste sa pomocou predvoleného používateľského mena a hesla. Pred uvedením systému do prevádzky vykonajte úlohy spojené s týmto sprievodcom.
  • Používateľské meno: admin
  • Heslo: Password123#
• Licencovanie systému zahŕňa:
  • Sprievodca úvodnou konfiguráciou Unisphere vás automaticky prenesie do centra SW Licensing Central.
  • Zaregistrujte, aktivujte a stiahnite si licenčné súbory podľa popisu v centre SW Licensing Central.
  • Nainštalujte licencie do svojho poľa pomocou sprievodcu úvodnou konfiguráciou Unisphere.

Čo bude nasledovať?

• Použite online pomoc Unisphere, ktorá vás prevedie procesom konfigurácie.
• Ak potrebujete neskôr pridať do systému diskové šasi (DAE), použite príručku (s 15 alebo 25 diskami) Inštalácia voliteľného diskového poľa na stránke http://bit.ly/unityinfohub_cru.

http:// support.emc.com
