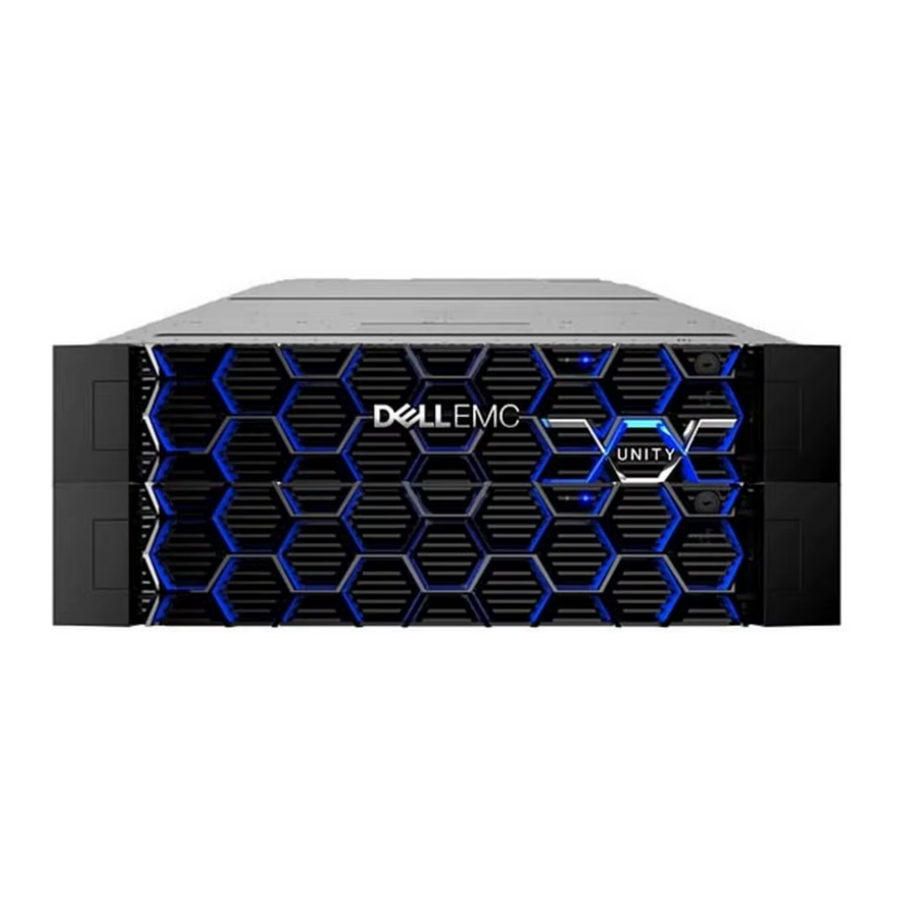

Manualul Dell EMC Unity

Înainte de a începe

Necesar

• Creați un cont EMC Online Support: https://support.emc.com. Veți avea nevoie de acest cont mai târziu în procesul de instalare pentru a activa licențele software și a configura ESRS (EMC Secure Remote Services).
• Dacă sistemul dvs. Unity a sosit preracordat, începeți instalarea la Pasul 4 al acestui ghid.
• Obțineți ajutorul unei a doua persoane pentru a instala incinta în rack sau utilizați un elevator mecanic.
• Dacă aveți mai multe incinte de instalat, utilizați Ghidul de instalare Unity pentru a finaliza instalarea. Ghidul de instalare include instrucțiuni de racordare și cablare necesare pentru incinte suplimentare, care nu sunt acoperite aici. Ghidul de instalare Unity se află aici: http://bit.ly/unityinfohub.

Recomandat

• Descărcați Utilitarul de conectare de la http://bit.ly/unityinfohub. Veți avea nevoie de acest utilitar dacă doriți să atribuiți adrese IP statice sistemului dvs. Nu veți avea nevoie de acest utilitar dacă intenționați să utilizați DHCP pentru a atribui automat adrese IP sistemului dvs.
• Dacă instalați sistemul într-o locație cu acces restricționat la internet, descărcați Utilitarul de conectare și fișierele de licență înainte de a începe procesul de instalare: http://bit.ly/unityinfohub.
• Urmăriți videoclipul de instalare rapidă Unity: http:// bit.ly/unityinfohub.
• Consultați secțiunea Ce urmează pentru detalii importante despre adăugarea de incinte și utilizarea ajutorului online Unisphere.

Scopul acestui document

Despachetați sistemul

Verificați dacă aveți următoarele componente:

• Incintă de procesor de discuri (DPE) 2U cu fie 12 sloturi pentru unități de 3,5", fie 25 sloturi pentru unități de 2,5"
• Set de șine, inclusiv 2 șine cu 6 șuruburi de montare
• 2 cabluri de alimentare (100-240Vac)
• Bază
• Nu sunt furnizate de EMC, dar veți avea nevoie și de:
  • O șurubelniță Phillips cu vârf magnetic
  • 2 cabluri Ethernet CAT 5 sau mai bune

Instalați șinele

Șinele sunt desemnate Stânga și Dreapta și nu pot fi interschimbate.

1. Mai întâi, orientați șinele. Întoarceți-vă spre partea frontală a dulapului când orientați plasarea șinelor stânga și dreapta. Partea frontală a fiecărei șine este ștanțată cu L sau R.
2. Din partea din spate a dulapului, introduceți adaptoarele în orificiile de pe canalul de rack din spate cu șina extinsă, așa cum se arată în imaginea de mai jos.
3. Împingeți șina în orificiile de montare din spate până când clemele de arc se fixează în poziție pe partea exterioară a canalului de rack din spate:

   Asigurați-vă că orificiile de pe șină se aliniază cu orificiile de pe dulap. Acest lucru va asigura alinierea corectă a șinelor. De asemenea, verificați dacă șinele sunt nivelate din față în spate și de la stânga la dreapta. Asigurați-vă că utilizați aceleași marcaje de unitate de la partea din față a dulapului până la partea din spate a dulapului.

   Urmăriți videoclipul de instalare rapidă Unity: http://bit.ly/unityinfohub
4. Din partea din spate a dulapului, fixați șinele în poziție folosind un șurub M5 pe fiecare șină:

5. Apoi, lucrând din partea din față a dulapului, aliniați adaptorul cu orificiul de montare de pe partea din față a rackului, așa cum se arată în imaginea de mai jos în Pasul 6.

   Asigurați-vă că orificiile de pe șină se aliniază cu orificiile de pe dulap. Acest lucru va asigura alinierea corectă a șinelor. De asemenea, verificați dacă șinele sunt nivelate din față în spate și de la stânga la dreapta. Asigurați-vă că utilizați aceleași marcaje de unitate de la partea din față a dulapului până la partea din spate a dulapului.
6. Împingeți clema de arc în timp ce trageți șina înainte. Când clema de arc este în fața canalului de rack din față, iar adaptorul este în orificiile de montare, eliberați clema de arc, astfel încât să mențină șina în poziție.

   Asigurați-vă că clema de arc este atașată în siguranță de canal. Poate fi necesar să împingeți clema pentru a ajuta la fixarea acesteia în poziție.


Instalați sistemul pe șine

Incinta este grea și ar trebui instalată sau scoasă dintr-un rack de două persoane. Pentru a evita vătămările corporale și/sau deteriorarea echipamentului, nu încercați să ridicați și să instalați incinta într-un rack fără un elevator mecanic și/sau ajutorul unei alte persoane.

1. Din partea din față a rackului, glisați incinta pe șine:

2. Fixați incinta pe canalele verticale din față ale dulapului cu 4 șuruburi (2 pe fiecare parte).


Înregistrați numărul de serie al sistemului dvs.

Localizați și înregistrați eticheta cu numărul de serie al produsului de pe partea frontală a șasiului DPE în oricare dintre locațiile prezentate mai jos. Veți utiliza acest număr pentru a obține licențe de produs mai târziu în procesul de instalare:

Incintă cu 12 unități: Partea inferioară a marginii superioare lângă partea dreaptă.

Incintă cu 25 de unități: Sub LED-ul de stare a alimentării situat între sloturile pentru unități 16 și 17.

Cablarea sistemului la rețea

Conectați două cabluri Ethernet CAT 5 (sau mai bune) de la rețeaua locală (LAN) la porturile de gestionare RJ45 din partea din spate a sistemului. Porturile de gestionare au o bordură albă în jurul lor.

Pornire

1. Verificați dacă întrerupătoarele dulapului sunt în poziția ON și alimentarea este conectată la dulap.
2. Conectați fiecare cablu de alimentare DPE la componenta de alimentare a sistemului și la PDU-uri. După ce conectați cablurile de alimentare, sistemul pornește imediat:

3. Fixați fiecare cablu de componenta sistemului cu clema de cablu:

4. Asigurați-vă că LED-urile procesorului de service afișează starea corectă înainte de a continua cu inițializarea sistemului (pornirea inițială a sistemului poate dura 15-60 de minute pentru a se finaliza, în funcție de configurația din fabrică).

Consultați Ghidul de instalare Unity (http://bit.ly/unityinfohub) pentru a verifica stările LED-urilor sistemului sau pentru a instala incinte de unități suplimentare.

Atribuiți o adresă de gestionare

Înainte de a putea configura și gestiona sistemul Unity, trebuie să-i atribuiți o adresă de rețea. Există două moduri de a face acest lucru:

Notă: Utilitarului de conectare îi pot fi necesare 10-15 minute pentru a recunoaște și a popula numărul de serie.

Notă: Dezactivați orice software de securitate care rulează pe stația dvs. de lucru care poate împiedica detectarea sistemului inițializat.

• Permiteți sistemului să obțină dinamic o adresă IP utilizând DHCP. Dacă DHCP este acceptat în rețeaua dvs., sistemul Unity obține automat o adresă de rețea când îl porniți. Verificați cu administratorul de rețea despre disponibilitatea DHCP în rețeaua dvs.
• Atribuiți o adresă statică sistemului. Descărcați, instalați și rulați software-ul Utilitar de conectare. Acest lucru trebuie făcut pe un computer cu acces la subrețeaua în care ați instalat sistemul Unity. Utilitarul de conectare necesită următoarele:
  • Numărul de serie al sistemului dvs. Acesta identifică sistemul în rețea.
  • Adresa IP a sistemului. Obțineți o adresă IP de la administratorul de rețea.
  • Mască de subrețea.
  • Gateway implicit.

Lansați Expertul de configurare inițială Unisphere

Expertul de configurare inițială vă ghidează prin pașii pentru a instala licențe, a configura setările de rețea, a crea pool-uri, a gestiona alerte, a defini opțiuni de suport, a configura interfețe de rețea și a crea servere NAS.

1. Completați Foaia de lucru de configurare. Această foaie de lucru se află în Ghidul de instalare Unity sau ca descărcare separată de la Unity Info Hub: http://bit.ly/unityinfohub.
2. Accesați aplicația de gestionare Unisphere.
   • Dacă ați configurat manual sistemul cu Utilitarul de conectare, faceți clic pe Launch Unisphere (Lansați Unisphere) sau deschideți un browser web și introduceți adresa IP pe care ați atribuit-o sistemului Unity.
   • Dacă sistemul a obținut automat o adresă IP prin DHCP, introduceți numărul de serie al sistemului Unity și domeniul său de rețea în bara de adrese a browserului, după cum urmează: URL eșantion: FM100000000017.mylab.xyz.com

Notă: Dacă primiți o eroare de certificat când încercați să accesați Unisphere, consultați instrucțiunile browserului dvs. de internet pentru a ocoli eroarea sau pentru a instala certificatul de matrice auto-semnat. Pentru mai multe detalii despre certificatul sistemului dvs., consultați Ghidul de configurare a securității familiei EMC Unity.

• Conectați-vă cu numele de utilizator și parola implicite. Vă rugăm să finalizați sarcinile asociate cu acest expert înainte de a pune sistemul în funcțiune.
  • Nume de utilizator: admin
  • Parolă: Password123#
• Licențierea sistemului dvs. include:
  • Expertul de configurare inițială Unisphere vă duce automat la SW Licensing Central.
  • Înregistrați-vă, activați-vă și descărcați fișierele de licență, așa cum este descris pe SW Licensing Central.
  • Instalați licențe pe matricea dvs. utilizând Expertul de configurare inițială Unisphere.

Ce urmează?

• Utilizați ajutorul online Unisphere pentru a vă ghida în continuare prin procesul de configurare.
• Dacă trebuie să adăugați incinte de matrice de discuri (DAE) la sistem ulterior, utilizați ghidul Instalarea unei incinte opționale de matrice de discuri (cu 15 sau 25 de unități) la http://bit.ly/unityinfohub_cru.

http:// support.emc.com
