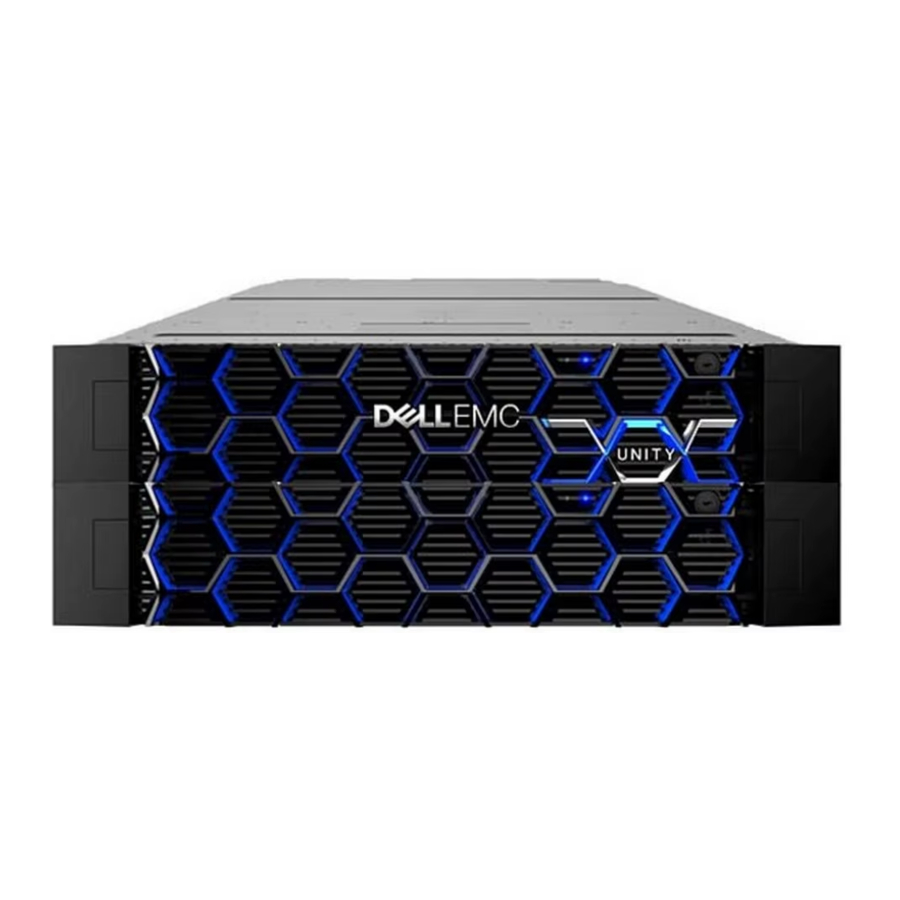

Manuali i Dell EMC Unity

Përpara se të filloni

E nevojshme

• Krijoni një llogari të Mbështetjes Online të EMC-së: https://support.emc.com. Kjo llogari do t'ju nevojitet më vonë në procesin e instalimit për të aktivizuar licencat e softuerit dhe për të konfiguruar ESRS-në (Shërbimet e Sigurta në Distancë të EMC-së).
• Nëse sistemi juaj Unity ka mbërritur i montuar paraprakisht në raft, filloni instalimin në Hapin 4 të këtij udhëzuesi.
• Siguroni ndihmën e një personi të dytë për të instaluar kutinë në raft, ose përdorni një ashensor mekanik.
• Nëse keni më shumë se një kuti për të instaluar, përdorni Udhëzuesin e Instalimit të Unity-t për të përfunduar instalimin tuaj. Udhëzuesi i instalimit përfshin udhëzimet e montimit në raft dhe kabllove të nevojshme për kuti shtesë, të cilat nuk mbulohen këtu. Udhëzuesi i Instalimit të Unity-t ndodhet këtu: http://bit.ly/unityinfohub.

E rekomanduar

• Shkarkoni Programin Ndihmës të Lidhjes në http://bit.ly/unityinfohub. Ky program ndihmës do t'ju nevojitet nëse doni t'i caktoni adresa IP statike sistemit tuaj. Ky program ndihmës nuk do t'ju nevojitet nëse planifikoni të përdorni DHCP për t'i caktuar automatikisht adresa IP sistemit tuaj.
• Nëse po instaloni sistemin tuaj në një vendndodhje me akses të kufizuar në internet, shkarkoni Programin Ndihmës të Lidhjes dhe skedarët tuaj të licencës përpara se të filloni procesin e instalimit: http://bit.ly/unityinfohub.
• Shikoni videon e Instalimit të Shpejtë të Unity-t: http:// bit.ly/unityinfohub.
• Referojuni seksionit Çfarë vjen më pas për detaje të rëndësishme rreth shtimit të kutive dhe përdorimit të ndihmës online të Unisphere.

Qëllimi i këtij dokumenti

Zpaketo sistemin tënd

Verifikoni që i keni komponentët e mëposhtëm:

• Kuti procesori disku (DPE) 2U me ose 12 fole disku 3.5" ose 25 fole disku 2.5"
• Komplet shina, duke përfshirë 2 shina me 6 vida montimi
• 2 kabllo energjie (100-240Vac)
• Maskë
• Nuk ofrohet nga EMC, por do t'ju nevojitet edhe:
  • Një kaçavidë Phillips-head me majë magnetike
  • 2 kabllo Ethernet CAT 5 ose më të mira

Instaloni shinat

Shinat janë caktuar Majtas dhe Djathtas dhe nuk mund të ndërrohen ndërmjet tyre.

1. Së pari, orientoni shinat. Kthehuni nga pjesa e përparme e kabinetit kur orientoni vendosjen e shinave Majtas dhe Djathtas. Pjesa e përparme e çdo shina është e vulosur me L ose R.
2. Nga pjesa e pasme e kabinetit, futni përshtatësit në vrimat në kanalin e pasmë të raftit me shinën e zgjatur siç tregohet në imazhin më poshtë.
3. Shtyjeni shinën në vrimat e montimit të pasmë derisa kapëset e sustës të fiksohen në vend nga jashtë kanali i pasmë i raftit:

   Sigurohuni që vrimat në shina të jenë në një linjë me vrimat në kabinet. Kjo do të sigurojë rregullimin e duhur të shinave. Gjithashtu, kontrolloni që shinat të jenë të niveluara nga pjesa e përparme në pjesën e pasme dhe nga e majta në të djathtë. Sigurohuni që po përdorni të njëjtat shënues njësi nga pjesa e përparme e kabinetit në pjesën e pasme të kabinetit.

   Shikoni Videon e Instalimit të Shpejtë të Unity-t: http://bit.ly/unityinfohub
4. Nga pjesa e pasme e kabinetit, siguroni shinat në vend duke përdorur një vidë M5 në secilën shina:

5. Më pas, duke punuar nga pjesa e përparme e kabinetit, rregulloni përshtatësin me vrimën e montimit në pjesën e përparme të raftit, siç tregohet në imazhin më poshtë në Hapi 6.

   Sigurohuni që vrimat në shina të jenë në një linjë me vrimat në kabinet. Kjo do të sigurojë rregullimin e duhur të shinave. Gjithashtu, kontrolloni që shinat të jenë të niveluara nga pjesa e përparme në pjesën e pasme dhe nga e majta në të djathtë. Sigurohuni që po përdorni të njëjtat shënues njësi nga pjesa e përparme e kabinetit në pjesën e pasme të kabinetit.
6. Shtyjeni kapësen e sustës ndërsa tërhiqni shinën përpara. Kur kapësja e sustës është përpara kanalit të përparmë të raftit dhe përshtatësi është në vrimat e montimit, lëshojeni kapësen e sustës në mënyrë që ta mbajë shinën në vend.

   Sigurohuni që kapësja e sustës të jetë e lidhur mirë me kanalin. Mund të jetë e nevojshme të shtypni kapësen për të ndihmuar në fiksimin e saj në vend.


Instaloni sistemin në shina

Kutia është e rëndë dhe duhet të instalohet në ose të hiqet nga një raft nga dy persona. Për të shmangur lëndime personale dhe/ose dëmtim të pajisjes, mos u përpiqni ta ngrini dhe instaloni kutinë në një raft pa një ashensor mekanik dhe/ose ndihmë nga një person tjetër.

1. Nga pjesa e përparme e raftit, rrëshqitni kutinë në shina:

2. Sigurojeni kutinë në kanalet vertikale të përparme të kabinetit me 4 vida (2 në secilën anë).


Regjistroni numrin serial të sistemit tuaj

Gjeni dhe regjistroni etiketën e numrit serial të produktit në pjesën e përparme të shasisë DPE në njërën nga vendndodhjet e treguara më poshtë. Do ta përdorni këtë numër për të marrë licenca produkti më vonë në procesin e instalimit:

Kutia me 12 disqe: Pjesa e poshtme e buzës së sipërme pranë anës së djathtë.

Kutia me 25 disqe: Poshtë LED-it të statusit të energjisë që ndodhet midis foleve të disqeve 16 dhe 17.

Lidhni sistemin me rrjetin

Lidhni dy kabllo Ethernet CAT 5 (ose më të mira) nga rrjeti juaj lokal (LAN) me portat e menaxhimit RJ45 në pjesën e pasme të sistemit. Portat e menaxhimit kanë një kufi të bardhë rreth tyre.

Ndizeni

1. Verifikoni që ndërprerësit e qarkut të kabinetit janë në pozicionin ON dhe energjia është e lidhur me kabinetin.
2. Lidhni çdo kabllo energjie DPE me komponentin e energjisë së sistemit dhe me PDU-të. Pasi të lidhni kabllot e energjisë, sistemi ndizet menjëherë:

3. Sigurojeni çdo kabllo në komponentin e sistemit me kapësen e kabllos:

4. Sigurohuni që LED-et e Procesorit të Shërbimit të shfaqin gjendjen e saktë përpara se të vazhdoni me inicializimin e sistemit (ndezja fillestare e sistemit mund të zgjasë 15-60 minuta për të përfunduar, në varësi të konfigurimit të fabrikës).

Referojuni Udhëzuesit të Instalimit të Unity-t (http://bit.ly/unityinfohub) për të verifikuar gjendjet e LED-eve të sistemit ose për të instaluar kuti shtesë disku.

Caktoni një adresë menaxhimi

Përpara se të mund ta konfiguroni dhe menaxhoni sistemin Unity, duhet t'i caktoni një adresë rrjeti. Ka dy mënyra për ta bërë këtë:

Shënim: Mund t'i duhen Programit Ndihmës të Lidhjes 10-15 minuta për të njohur dhe populluar numrin serial.

Shënim: Çaktivizoni çdo softuer sigurie që funksionon në stacionin tuaj të punës që mund të pengojë zbulimin e sistemit të inicializuar.

• Lejoni sistemin të fitojë dinamikisht një adresë IP duke përdorur DHCP. Nëse DHCP mbështetet në rrjetin tuaj, sistemi Unity fiton automatikisht një adresë rrjeti kur e ndizni. Kontrolloni me administratorin tuaj të rrjetit rreth disponueshmërisë së DHCP në rrjetin tuaj.
• Caktoni një adresë statike sistemit. Shkarkoni, instaloni dhe ekzekutoni softuerin e Programit Ndihmës të Lidhjes. Kjo duhet të bëhet në një kompjuter me akses në nënrjetën ku keni instaluar sistemin tuaj Unity. Programi Ndihmës i Lidhjes kërkon sa vijon:
  • Numrin serial të sistemit tuaj. Kjo identifikon sistemin në rrjet.
  • Adresën IP të sistemit. Merrni një adresë IP nga administratori juaj i rrjetit.
  • Maskën e nënrjetës.
  • Portën e parazgjedhur.

Nisni Udhëzuesin e Konfigurimit Fillestar të Unisphere

Udhëzuesi i Konfigurimit Fillestar ju udhëzon nëpër hapat për të instaluar licenca, për të konfiguruar cilësimet e rrjetit, për të krijuar pishina, për të menaxhuar alarme, për të përcaktuar opsionet e mbështetjes, për të konfiguruar ndërfaqe rrjeti dhe për të krijuar serverë NAS.

1. Plotësoni Fletën e Punës së Konfigurimit. Kjo fletë pune ndodhet në Udhëzuesin e Instalimit të Unity-t ose si një shkarkim i veçantë nga Qendra e Informacionit të Unity-t: http://bit.ly/unityinfohub.
2. Hyni në aplikacionin e menaxhimit Unisphere.
   • Nëse e keni konfiguruar manualisht sistemin me Programin Ndihmës të Lidhjes, klikoni Nisni Unisphere, ose hapni një shfletues uebi dhe futni adresën IP që i keni caktuar sistemit Unity.
   • Nëse sistemi ka fituar automatikisht një adresë IP përmes DHCP, futni numrin serial të sistemit Unity dhe domenin e tij të rrjetit në shiritin e adresave të shfletuesit si më poshtë: URL shembull: FM100000000017.mylab.xyz.com

Shënim: Nëse merrni një gabim certifikate kur përpiqeni të hyni në Unisphere, referojuni udhëzimeve të shfletuesit tuaj të internetit për të anashkaluar gabimin ose për të instaluar certifikatën e nënshkruar vetë të grupit. Për më shumë detaje rreth certifikatës së sistemit tuaj, referojuni Udhëzuesit të Konfigurimit të Sigurisë të Familjes EMC Unity.

• Hyni me emrin e përdoruesit dhe fjalëkalimin e parazgjedhur. Ju lutemi të përfundoni detyrat që lidhen me këtë udhëzues përpara se ta vini sistemin në përdorim.
  • Emri i përdoruesit: admin
  • Fjalëkalimi: Password123#
• Licencimi i sistemit tuaj përfshin:
  • Udhëzuesi i Konfigurimit Fillestar të Unisphere ju çon automatikisht në Qendrën e Licencimit SW.
  • Regjistrohuni, aktivizoni dhe shkarkoni skedarët tuaj të licencës siç përshkruhet në Qendrën e Licencimit SW.
  • Instaloni licenca në grupin tuaj duke përdorur Udhëzuesin e Konfigurimit Fillestar të Unisphere.

Çfarë vjen më pas?

• Përdorni Ndihmën Online të Unisphere për t'ju udhëzuar më tej nëpër procesin e konfigurimit.
• Nëse keni nevojë të shtoni kuti grupi disku (DAE) në sistem në një kohë të mëvonshme, përdorni udhëzuesin (me 15 ose 25 disqe) Instalimi i një kutie opsionale grupi disku në http://bit.ly/unityinfohub_cru.

http:// support.emc.com
