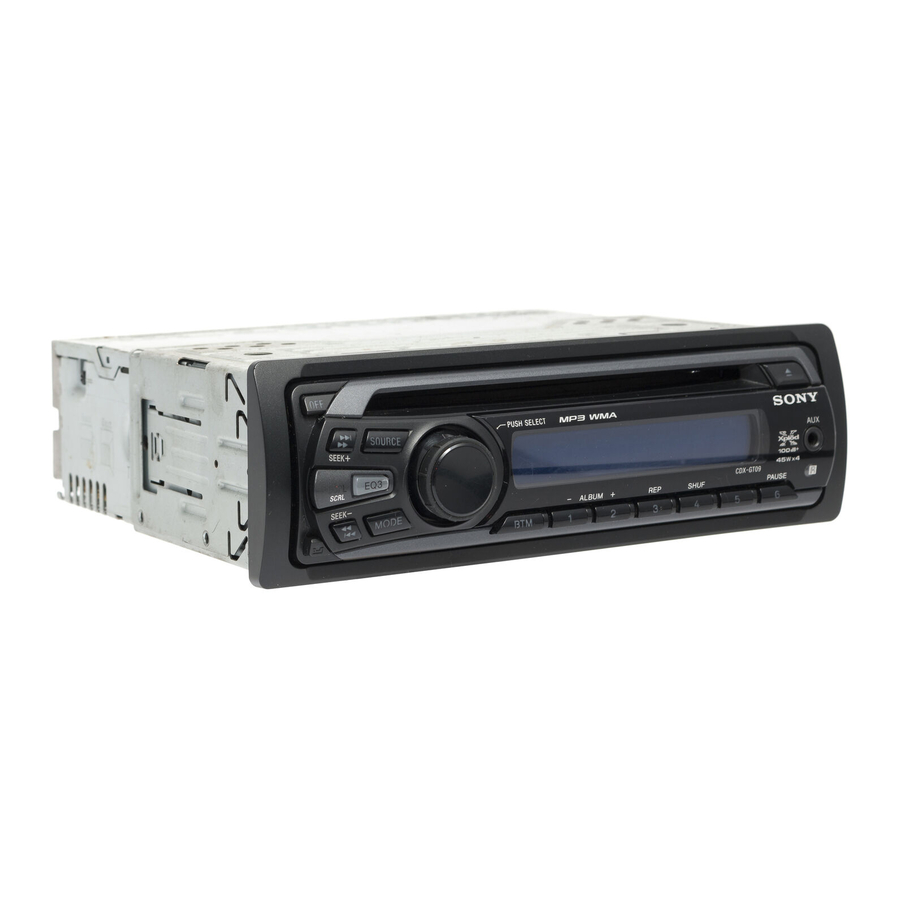

Sony CDX-GT09 - FM/AM ықшам дискіні ойнатқыш нұсқаулығы

Жұмысты бастау

Карталық қашықтан басқару пультін дайындау

Карталық қашықтан басқару пультін бірінші рет қолданар алдында оқшаулағыш пленканы алып тастаңыз.

Кеңес
Батареяны қалай ауыстыру керектігін "Карталық қашықтан басқару пультінің литий батареясын ауыстыру" бөлімінен қараңыз.

Сағатты орнату

Сағат 12 сағаттық сандық көрсеткішті пайдаланады.

1. Select (таңдау) батырмасын басып тұрыңыз.
   Орнату дисплейі пайда болады.
2. "CLOCK-ADJ" пайда болғанша select (таңдау) батырмасын қайта-қайта басыңыз.
3. + батырмасын басыңыз.
   Сағат көрсеткіші жыпылықтайды.
4. Сағат пен минутты орнату үшін басқару дискісін бұраңыз.
   Сандық көрсеткішті жылжыту үшін –/+ батырмасын басыңыз.
5. Минутты орнатқаннан кейін select (таңдау) батырмасын басыңыз.
   Орнату аяқталып, сағат жүре бастайды.

Сағатты көрсету үшін батырмасын басыңыз. Алдыңғы дисплейге қайта оралу үшін батырмасын қайтадан басыңыз.

Алдыңғы панельді ажырату

Ұрлықтың алдын алу үшін құрылғының алдыңғы панелін ажыратуға болады.

Ескерту сигналы
Егер сіз тұтандыру қосқышын алдыңғы панельді ажыратпай OFF (өшірулі) күйіне ауыстырсаңыз, ескерту сигналы бірнеше секунд бойы шығады. Сигнал тек кіріктірілген күшейткіш пайдаланылған кезде ғана шығады.

1. батырмасын басыңыз.
   Құрылғы өшіріледі.
2. батырмасын басып, содан кейін оны өзіңізге қарай тартыңыз.

Ескертпелер

• Алдыңғы панель мен дисплей терезесін түсіріп алмаңыз немесе шамадан тыс қысым жасамаңыз.
• Алдыңғы панельді қызуға/жоғары температураға немесе ылғалға ұшыратпаңыз. Оны тұраққа қойылған көлікте немесе тақтада/артқы науада қалдырмаңыз.

Алдыңғы панельді бекіту

Алдыңғы панельдің бөлігін құрылғының бөлігімен суретте көрсетілгендей қосыңыз және сол жағын шертілгенше орнына итеріңіз.

Ескертпе
Алдыңғы панельдің ішкі бетіне ештеңе қоймаңыз.

Басқару элементтерінің орналасуы және негізгі операциялар

Негізгі блок

Бұл бөлімде басқару элементтерінің орналасуы және негізгі операциялар туралы нұсқаулар бар. Карталық қашықтан басқару пультіндегі сәйкес батырмалар құрылғыдағы функциялармен бірдей.

1. OFF (өшіру) батырмасы
   Өшіру үшін; көзді тоқтатыңыз.
2. SEEK (іздеу) +/– батырмалары
   CD:
   Тректерді өткізіп жіберу үшін (басыңыз); тректерді үздіксіз өткізіп жіберу үшін (басыңыз, содан кейін шамамен 1 секунд ішінде қайтадан басып тұрыңыз); тректі кері айналдыру/жылдам алға жылжыту (басып тұрыңыз).
   Радио:
   Станцияларды автоматты түрде баптау үшін (басыңыз); станцияны қолмен табу үшін (басып тұрыңыз).
3. SOURCE (көз) батырмасы
   Қосу үшін; көзді өзгерту үшін (Радио/CD/AUX).
4. EQ3 (эквалайзер) батырмасы
   Эквалайзер түрін таңдау үшін (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM немесе OFF (өшіру)).
5. Басқару дискісі/select (таңдау) батырмасы
   Дыбыс деңгейін реттеу үшін (бұраңыз); орнату элементтерін таңдау үшін (басып, бұраңыз).
6. Диск ұясы
   Дискіні салу үшін (жапсырма жағы жоғары), ойнату басталады.
7. Дисплей терезесі
8. AUX кіріс ұясы
   Портативті аудио құрылғысын қосу үшін.
9. (шығару) батырмасы
   Дискіні шығару үшін.
10. DSPL (дисплей)/SCRL (айналдыру) батырмасы
    Дисплей элементтерін өзгерту үшін (басыңыз); дисплей элементін айналдыру үшін (басып тұрыңыз).
11. (алдыңғы панельді босату) батырмасы
12. MODE (режим) батырмасы
    Радио диапазонын таңдау үшін (FM/AM).
13. BTM батырмасы
    BTM функциясын бастау үшін (басып тұрыңыз).
14. Сандық батырмалар
    CD:
    : ALBUM –/+ (MP3/WMA ойнату кезінде)
    Альбомдарды өткізіп жіберу үшін (басыңыз); альбомдарды үздіксіз өткізіп жіберу үшін (басып тұрыңыз).
    : REP (қайталау)
    : SHUF (араластыру)
    : PAUSE (кідірту)
    Ойнатуды кідірту үшін. Болдырмау үшін қайтадан басыңыз.
    Радио:
    Сақталған станцияларды қабылдау үшін (басыңыз); станцияларды сақтау үшін (басып тұрыңыз).
15. Карталық қашықтан басқару пультіне арналған қабылдағыш

Карталық қашықтан басқару пульті RM-X151

Карталық қашықтан басқару пультіндегі келесі батырмалардың құрылғыдан өзгеше батырмалары/функциялары бар. Қолданар алдында оқшаулағыш пленканы алып тастаңыз.

16. батырмалары
    CD/радионы басқару үшін құрылғыдағы +/- сияқты.
    Орнату, дыбыс параметрлері және т.б. арқылы басқарылуы мүмкін.
17. DSPL (дисплей) батырмасы
    Дисплей элементтерін өзгерту үшін.
18. VOL (дыбыс деңгейі) +/- батырмасы
    Дыбыс деңгейін реттеу үшін.
19. ATT (әлсірету) батырмасы
    Дыбысты әлсірету үшін. Болдырмау үшін қайтадан басыңыз.
20. SEL (таңдау) батырмасы
    Құрылғыдағы select (таңдау) батырмасымен бірдей.
21. батырмалары
    CD-ді басқару үшін құрылғыдағы (ALBUM –/+) сияқты.
    Орнату, дыбыс параметрлері және т.б. арқылы басқарылуы мүмкін.
22. SCRL (айналдыру) батырмасы
    Дисплей элементін айналдыру үшін.
23. Сандық батырмалар
    Сақталған станцияларды қабылдау үшін (басыңыз); станцияларды сақтау үшін (басып тұрыңыз).

Ескертпе
Егер құрылғы өшіріліп, дисплей жоғалса, құрылғыдағы батырмасы басылмаса немесе құрылғыны алдымен іске қосу үшін диск салынбаса, оны карталық қашықтан басқару пультімен басқару мүмкін емес.

CD

Дисплей элементтері

*1 CD TEXT, MP3/WMA туралы ақпарат көрсетіледі.

*2 Альбом нөмірі тек альбом өзгерген кезде ғана көрсетіледі.

Дисплей элементтерін өзгерту үшін батырмасын басыңыз.

Кеңес
Көрсетілген элементтер үлгіге, диск түріне, жазу пішіміне және параметрлерге байланысты өзгеруі мүмкін. MP3/WMA туралы толығырақ ақпаратты "MP3 файлдары туралы" және "WMA файлдары туралы" бөлімдерінен қараңыз.

Қайталау және араластырып ойнату

1. Ойнату кезінде қажетті параметр пайда болғанша (REP (қайталау)) немесе (SHUF (араластыру)) батырмасын қайта-қайта басыңыз.

   Таңдау	Ойнату үшін
   TRACK (трек)	тректі қайта-қайта ойнатыңыз.
   ALBUM (альбом)*	альбомды қайта-қайта ойнатыңыз.
   SHUF ALBUM (альбомды араластыру)*	альбомды кездейсоқ тәртіппен ойнатыңыз.
   SHUF DISC (дискіні араластыру)	дискіні кездейсоқ тәртіппен ойнатыңыз.

* MP3/WMA ойнатылған кезде.

Қалыпты ойнату режиміне қайта оралу үшін " OFF (өшірулі)" немесе "SHUF OFF (араластыру өшірулі)" таңдаңыз.

Радио

Станцияларды сақтау және қабылдау

Көлік жүргізу кезінде станцияларды баптау кезінде жол апатын болдырмау үшін Best Tuning Memory (BTM) (Ең жақсы баптау жады) пайдаланыңыз.

Автоматты түрде сақтау — BTM

1. "TUNER (тюнер)" пайда болғанша батырмасын қайта-қайта басыңыз.
   Диапазонды өзгерту үшін батырмасын қайта-қайта басыңыз. FM1, FM2, FM3, AM1 немесе AM2 таңдауға болады.
2. "BTM" жыпылықтағанша батырмасын басып тұрыңыз.
   Құрылғы станцияларды сандық батырмалардағы жиілік бойынша реттейді.
   Параметр сақталған кезде дыбыстық сигнал естіледі.

Қолмен сақтау

1. Сақтағыңыз келетін станцияны қабылдау кезінде "MEMORY (жад)" пайда болғанша сандық батырманы ( -ден -ге дейін) басып тұрыңыз.

Ескертпе
Егер сіз сол сандық батырмаға басқа станцияны сақтауға тырыссаңыз, бұрын сақталған станция ауыстырылады.

Сақталған станцияларды қабылдау

1. Диапазонды таңдаңыз, содан кейін сандық батырманы ( -ден -ге дейін) басыңыз.

Автоматты түрде баптау

1. Диапазонды таңдаңыз, содан кейін станцияны іздеу үшін +/- батырмасын басыңыз.
   Құрылғы станцияны қабылдаған кезде сканерлеу тоқтайды. Қажетті станция қабылданғанша осы процедураны қайталаңыз.

Кеңес
Егер сіз тыңдағыңыз келетін станцияның жиілігін білсеңіз, шамамен жиілікті табу үшін +/- батырмасын басып тұрыңыз, содан кейін қажетті жиілікке дәл реттеу үшін +/- батырмасын қайта-қайта басыңыз (қолмен баптау).

Басқа функциялар

Дыбыс параметрлерін өзгерту

Дыбыс сипаттамаларын реттеу — BAL/FAD/SUB

Сіз балансты, фейдерді және сабвуфердің дыбыс деңгейін реттей аласыз.

1. "BAL", "FAD" немесе "SUB" пайда болғанша таңдау батырмасын қайта-қайта басыңыз.
   Элемент келесідей өзгереді:
   LOW*¹ → MID*¹ → HI*¹ → BAL (сол-оң) → FAD (алдыңғы-артқы) → SUB (сабвуфер дыбыс деңгейі)*² → AUX*³
   *1 EQ3 іске қосылған кезде.
   *2 Дыбыс шығысы "SUB" күйіне орнатылған кезде. Ең төменгі параметрде "ATT" көрсетіледі және оны 21 қадамға дейін реттеуге болады.
   *3 AUX көзі іске қосылған кезде.
2. Таңдалған элементті реттеу үшін басқару дискісін бұраңыз.
   5 секундтан кейін параметр аяқталады және дисплей қалыпты ойнату/қабылдау режиміне оралады.

Эквалайзер қисығын реттеу — EQ3

EQ3-тің "CUSTOM" ("Реттеу") бөлімі эквалайзер параметрлерін жасауға мүмкіндік береді.

1. Көзді таңдаңыз, содан кейін "CUSTOM" ("Реттеу") таңдалғанша қайта-қайта басыңыз.
2. "LOW", "MID" немесе "HI" пайда болғанша таңдау батырмасын қайта-қайта басыңыз.
3. Таңдалған элементті реттеу үшін басқару дискісін бұраңыз.
   Дыбыс деңгейін 1 дБ қадаммен –10 дБ-ден +10 дБ-ге дейін реттеуге болады.

   Эквалайзер қисығын реттеу үшін 2 және 3 қадамдарды қайталаңыз.
   Зауыттық эквалайзер қисығын қалпына келтіру үшін параметр аяқталғанша таңдау батырмасын басып тұрыңыз.
   5 секундтан кейін параметр аяқталады және дисплей қалыпты ойнату/қабылдау режиміне оралады.

Кеңес
Эквалайзердің басқа түрлерін де реттеуге болады.

Орнату элементтерін реттеу — SET

1. Таңдау батырмасын басып тұрыңыз.
   Орнату дисплейі пайда болады.
2. Керекті элемент пайда болғанша таңдау батырмасын қайта-қайта басыңыз.
3. Параметрді таңдау үшін басқару дискісін бұраңыз ("ON" ("Қосу") немесе "OFF" ("Өшіру") мысалы).
4. Таңдау батырмасын басып тұрыңыз.
   Орнату аяқталады және дисплей қалыпты ойнату/қабылдау режиміне оралады.

Ескертпе
Көрсетілген элементтер көзі мен параметрге байланысты өзгереді.

Келесі элементтерді орнатуға болады:
"" әдепкі параметрлерді көрсетеді.

CLOCK-ADJ (Сағатты реттеу)

BEEP
"BEEP-ON" ("Дыбысты қосу") () немесе "BEEP-OFF" ("Дыбысты өшіру") күйіне орнату үшін.

AUX-A*¹ (AUX аудио)
AUX көзінің дисплейін "AUX-A-ON" ("AUX-A қосу") () немесе "AUX-A-OFF" ("AUX-A өшіру") күйіне қосу үшін.

A.OFF (Автоматты түрде өшіру)
Құрылғы өшірілген кезде қажетті уақыттан кейін автоматты түрде өшіру үшін.

• "A.OFF-NO" ("A.OFF-Жоқ") (), "A.OFF-30S (Секунд)", "A.OFF-30M (Минут)" немесе "A.OFF-60M (Минут)."

SUB/REAR*¹

Дыбыс шығысын ауыстыру үшін.

• "SUB-OUT" ("SUB-Шығу") (): сабвуферге шығару үшін.
• "REAR-OUT" ("REAR-Шығу"): қуат күшейткішіне шығару үшін.

DEMO (Демонстрация)
"DEMO-ON" ("DEMO-Қосу") () немесе "DEMO-OFF" ("DEMO-Өшіру") күйіне орнату үшін.

DIM (Диммер)
Дисплейдің жарықтығын өзгерту үшін.

• "DIM-ON" ("DIM-Қосу"): дисплейді күңгірттеу үшін.
• "DIM-OFF" ("DIM-Өшіру") (): диммерді өшіру үшін.

M.DSPL (Қозғалыс дисплейі)

• "M.DSPL-ON" ("M.DSPL-Қосу") (): қозғалатын өрнектерді көрсету үшін.
• "M.DSPL-OFF" ("M.DSPL-Өшіру"): Қозғалыс дисплейін өшіру үшін.

A.SCRL (Автоматты жылжыту)
Диск/альбом/трек өзгерген кезде ұзақ көрсетілген элементті автоматты түрде жылжыту үшін.

• "A.SCRL-ON" ("A.SCRL-Қосу") (): жылжыту үшін.
• "A.SCRL-OFF" ("A.SCRL-Өшіру"): жылжытпау үшін.

LOCAL (Жергілікті іздеу режимі)

• "LOCAL-ON" ("LOCAL-Қосу"): тек күштірек сигналдары бар станцияларды реттеу үшін.
• "LOCAL-OFF" ("LOCAL-Өшіру") ( ): қалыпты қабылдауды реттеу үшін.

MONO*² (Моно режимі)

FM қабылдауы нашарлаған жағдайда, моно қабылдау режимін таңдаңыз.

• "MONO-ON" ("MONO-Қосу"): стерео хабарды монода есту үшін.
• "MONO-OFF" ("MONO-Өшіру") (): стерео хабарды стереода есту үшін.

LPF*³ (Төмен жиілікті сүзгі)
Сабвуфердің кесу жиілігін таңдау үшін: "LPF OFF" ("LPF Өшіру") (), "LPF 80Hz", "LPF 100Hz", "LPF 120Hz", "LPF 140Hz" немесе "LPF 160Hz."

LPF NORM/REV*³ (Төмен жиілікті сүзгі)
LPF қосылған кезде фазаны таңдау үшін: "NORM" ("Қалыпты") () немесе "REV."

HPF (Жоғары жиілікті сүзгі)
Алдыңғы/артқы динамиктердің кесу жиілігін таңдау үшін: "HPF OFF" ("HPF Өшіру") (), "HPF 80Hz", "HPF 100Hz", "HPF 120Hz", "HPF 140Hz" немесе "HPF 160Hz."

LOUD (Қаттылық)
Төмен дыбыс деңгейінде анық естуге мүмкіндік береді.

• "LOUD -ON" ("LOUD -Қосу"): басс пен треблді күшейту үшін.
• "LOUD -OFF" ("LOUD -Өшіру") (): басс пен треблді күшейтпеу үшін.

BTM

*1 Құрылғы өшірілген кезде.

*2 FM қабылданған кезде.

*3 Дыбыс шығысы "SUB" күйіне орнатылған кезде.

Қосымша жабдықты пайдалану

Қосалқы аудио жабдық

Құрылғыдағы AUX кіріс ұясына (стерео мини ұясы) қосымша портативті аудио құрылғыны қосу және көзді таңдау арқылы сіз көлік динамиктерінен тыңдай аласыз. Дыбыс деңгейі құрылғы мен портативті аудио құрылғы арасындағы кез келген айырмашылық үшін реттеледі. Төмендегі процедураны орындаңыз:

Портативті аудио құрылғыны қосу

1. Портативті аудио құрылғыны өшіріңіз.
2. Құрылғыдағы дыбыс деңгейін азайтыңыз.
3. Құрылғыға қосылыңыз.


Дыбыс деңгейін реттеу

Ойнату алдында әрбір қосылған аудио құрылғы үшін дыбыс деңгейін реттеуді ұмытпаңыз.

1. Құрылғыдағы дыбыс деңгейін азайтыңыз.
2. "AUX" пайда болғанша қайта-қайта басыңыз.
   "FRONT IN" ("Алдыңғы кіріс") пайда болады.
3. Портативті аудио құрылғының ойнатуын орташа дыбыс деңгейінде бастаңыз.
4. Құрылғыдағы әдеттегі тыңдау дыбыс деңгейін орнатыңыз.
5. "AUX" пайда болғанша таңдау батырмасын қайта-қайта басыңыз және кіріс деңгейін реттеу үшін дыбыс деңгейін басқару дискісін бұраңыз (–8 дБ-ден +18 дБ-ге дейін).

Қосымша ақпарат

Сақтық шаралары

MP3/WMA файлдарын ойнату реті

MP3 файлдары туралы

• MP3, MPEG-1 Audio Layer-3 дегенді білдіреді, бұл музыкалық файлды сығу форматының стандарты. Ол аудио CD деректерін бастапқы өлшемнің шамамен 1/10 бөлігіне дейін сығады.
• ID3 тегінің 1.0, 1.1, 2.2, 2.3 және 2.4 нұсқалары тек MP3-ке қолданылады. ID3 тегі 15/30 таңбадан (1.0 және 1.1), немесе 63/126 таңбадан (2.2, 2.3 және 2.4) тұрады.
• MP3 файлына ат қою кезінде файл атауына ".mp3" файл кеңейтімін қосуды ұмытпаңыз.
• VBR (айнымалы бит жылдамдығы) MP3 файлын ойнату немесе жылдам алға/артқа айналдыру кезінде өткен ойнату уақыты дәл көрсетілмеуі мүмкін.

Ескертпе
Егер сіз 320 kbps сияқты жоғары бит жылдамдығы бар MP3 ойнатсаңыз, дыбыс үзіліп қалуы мүмкін.

WMA файлдары туралы

• WMA, Windows Media Audio дегенді білдіреді, бұл музыкалық файлды сығу форматының стандарты. Ол аудио CD деректерін бастапқы өлшемнің шамамен 1/22* бөлігіне дейін сығады.
• WMA тегі 63 таңбадан тұрады.
• WMA файлына ат қою кезінде файл атауына ".wma" файл кеңейтімін қосуды ұмытпаңыз.
• VBR (айнымалы бит жылдамдығы) WMA файлын ойнату немесе жылдам алға/артқа айналдыру кезінде өткен ойнату уақыты дәл көрсетілмеуі мүмкін.

* тек 64 kbps үшін

Ескертпе
Төмендегі WMA файлдарын ойнату қолдау көрсетілмейді.

• ысырапсыз сығу
• авторлық құқықпен қорғалған

Техникалық қызмет көрсету

Карталық қашықтан басқару пультінің литий батареясын ауыстыру

Қалыпты жағдайда батарея шамамен 1 жылға жетеді. (Қызмет ету мерзімі пайдалану жағдайларына байланысты қысқа болуы мүмкін.) Батарея әлсіреген кезде карталық қашықтан басқару пультінің ауқымы қысқарады. Батареяны жаңа CR2025 литий батареясымен ауыстырыңыз. Кез келген басқа батареяны пайдалану өрт немесе жарылыс қаупін тудыруы мүмкін.

Литий батареясына қатысты ескертпелер

• Литий батареясын балалардың қолы жетпейтін жерде сақтаңыз. Егер батарея жұтылып қойса, дереу дәрігерге қаралыңыз.
• Жақсы жанасуды қамтамасыз ету үшін батареяны құрғақ шүберекпен сүртіңіз.
• Батареяны орнатқан кезде дұрыс полярлықты сақтаңыз.
• Батареяны металл пинцетпен ұстамаңыз, әйтпесе қысқа тұйықталу болуы мүмкін.

Дұрыс пайдаланбаса, батарея жарылып кетуі мүмкін.
Зарядтамаңыз, бөлшектемеңіз немесе отқа тастамаңыз.

Сақтандырғышты ауыстыру

Сақтандырғышты ауыстырған кезде, бастапқы сақтандырғышта көрсетілген амперажға сәйкес келетін сақтандырғышты пайдаланыңыз. Егер сақтандырғыш жанып кетсе, қуат қосылымын тексеріп, сақтандырғышты ауыстырыңыз. Егер сақтандырғыш ауыстырылғаннан кейін қайтадан жанып кетсе, ішкі ақау болуы мүмкін. Бұл жағдайда жақын жердегі Sony дилеріне хабарласыңыз.

Қосқыштарды тазалау

Егер құрылғы мен алдыңғы панель арасындағы қосқыштар таза болмаса, құрылғы дұрыс жұмыс істемеуі мүмкін. Бұған жол бермеу үшін алдыңғы панельді ажыратып, қосқыштарды мақта тампонымен тазалаңыз. Шамадан тыс күш қолданбаңыз. Әйтпесе, қосқыштар зақымдануы мүмкін.

Ескертпелер

• Қауіпсіздік үшін қосқыштарды тазалау алдында от алдыруды өшіріп, кілтті от алдыру қосқышынан алыңыз.
• Қосқыштарға ешқашан саусақтарыңызбен немесе кез келген металл құрылғымен тікелей тиіспеңіз.

Құрылғыны алып тастау

1. Қорғаныс жағасын алыңыз.
   1. Алдыңғы панельді ажыратыңыз.
   2. Қорғаныс жағасының екі шетін қысып, оны тартып шығарыңыз.

2. Құрылғыны алып тастаңыз.
   1. Шығару кілттерін екеуін де шертілгенше бір уақытта салыңыз.

   2. Құрылғыны босату үшін шығару кілттерін тартыңыз.

   3. Құрылғыны бекітуден сырғытып шығарыңыз.


Техникалық сипаттамалар

АУДИО ҚУАТЫНЫҢ ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

CEA2006 стандарты
Қуат шығысы: 4 Ом кезінде 16 Ватт RMS × 4 < 1% THD+N
SN қатынасы: 82 дБА (анықтама: 4 Омға 1 Ватт)

CD ойнатқыш бөлімі

Сигнал-шу қатынасы: 120 dB
Жиілік реакциясы: 10 – 20,000 Hz
Діріл және тербеліс: Өлшенетін шектен төмен

Тюнер бөлімі

FM

Реттеу диапазоны: 87.5 – 107.9 MHz
Антенна (әуе) ұясы: Сыртқы антенна (әуе) қосқышы
Аралық жиілік: 150 kHz
Пайдалы сезімталдық: 10 dBf
Таңдау: 400 kHz кезінде 75 dB
Сигнал-шу қатынасы: 70 dB (моно)
Бөлу: 1 kHz кезінде 40 dB
Жиілік реакциясы: 20 – 15,000 Hz

AM

Реттеу диапазоны: 530 – 1,710 kHz
Антенна (әуе) ұясы: Сыртқы антенна (әуе) қосқышы
Аралық жиілік: 25 kHz
Сезімталдық: 26 µV

Қуат күшейткіш бөлімі

Шығыс: Динамик шығыстары (сенімді тығыздағыш қосқыштар)
Динамик импедансы: 4 – 8 Ом
Максималды қуат шығысы: 45 W × 4 (4 Ом кезінде)

Жалпы

Шығыстар:
Аудио шығыстарының ұясы (қосалқы/артқы ауыстырылатын)
Қуат антеннасының (әуе) релелік басқару ұясы
Қуат күшейткішін басқару ұясы

Кірістер:
Антенна (әуе) кіріс ұясы
AUX кіріс ұясы (стерео шағын ұя)

Тонды басқару элементтері:
Төмен: ±10 dB 60 Hz кезінде (XPLOD)
Орташа: ±10 dB 1 kHz кезінде (XPLOD)
Жоғары: ±10 dB 10 kHz кезінде (XPLOD)

Қуат талаптары: 12 V DC автомобиль батареясы (теріс жер (жерге қосу))

Өлшемдері: Шамамен 178 × 50 × 179 мм (7 ¹/8 × 2 × 7 ¹/8 дюйм) (ен/биіктік/тереңдік)

Орнату өлшемдері: Шамамен 182 × 53 × 162 мм (7 ¹/4 × 2 ¹/8 × 6 ¹/2 дюйм) (ен/биіктік/тереңдік)

Салмағы: Шамамен 1.2 кг (2 фунт 11 унция)

Жеткізілетін керек-жарақтар:
Карталық қашықтан басқару пульті: RM-X151
Орнату және қосылымдарға арналған бөлшектер (1 жинақ)
Қосылым сымы

Сіздің дилеріңіз жоғарыда көрсетілген керек-жарақтардың кейбірін өңдемеуі мүмкін. Толық ақпарат алу үшін дилерден сұраңыз.

MPEG Layer-3 аудио кодтау технологиясы және патенттері Fraunhofer IIS және Thomson компанияларынан лицензияланған.

Бұл өнім Microsoft Corporation компаниясының белгілі бір интеллектуалдық меншік құқықтарымен қорғалған. Бұл технологияны Microsoft компаниясының лицензиясынсыз немесе уәкілетті Microsoft еншілес компаниясынсыз осы өнімнен тыс пайдалануға немесе таратуға тыйым салынады.

Дизайн және техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

• Белгілі бір басылған сым тақталарында галогенделген жалынға қарсы заттар қолданылмайды.
• Галогенделген жалынға қарсы заттар шкафтарда қолданылмайды.
• Қаптама жастықшалары қағаздан жасалған.

Ақаулықтарды жою

Төмендегі тексеру тізімі құрылғымен кездесуіңіз мүмкін мәселелерді шешуге көмектеседі. Төмендегі тексеру тізімін қарамас бұрын, қосылымды және жұмыс істеу тәртібін тексеріңіз.

Жалпы

Құрылғыға қуат берілмейді.

• Қосылымды тексеріңіз. Егер бәрі дұрыс болса, сақтандырғышты тексеріңіз.
• Егер құрылғы өшірілген болса және дисплей жоғалып кетсе, оны қашықтан басқару құралымен басқару мүмкін емес.
  → Құрылғыны қосыңыз.

Қуат антеннасы (ауа) ұзармайды.

Қуат антеннасында (ауа) релелік қорап жоқ.

Дыбыс жоқ.

• Дыбыс қаттылығы тым төмен.
• ATT функциясы іске қосылған.
• "FAD" фейдерін басқару элементінің орны 2 динамиктік жүйеге арналмаған.

Дыбыстық сигнал жоқ.

• Дыбыстық сигнал жойылған.
• Қосымша қуат күшейткіші қосылған және сіз кірістірілген күшейткішті пайдаланбайсыз.

Жадтың мазмұны өшірілді.

• Қуат сымы немесе батарея ажыратылған.
• Қуат сымы дұрыс қосылмаған.

Сақталған станциялар мен дұрыс уақыт өшірілді.
Сақтандырғыш жарылды.
Тұтату орны ауыстырылған кезде шуыл шығарады.

Сымдар көліктің қосалқы қуат қосқышымен дұрыс сәйкес келмейді.

Ойнату немесе қабылдау кезінде демонстрация режимі басталады.

"DEMO-ON" параметрімен 5 минут бойы ешқандай әрекет орындалмаса, демонстрация режимі басталады.
→ "DEMO-OFF" параметрін орнатыңыз.

Дисплей терезесінен дисплей жоғалады/көрінбейді.

• Диммер "DIM-ON" күйіне орнатылған.
• Егер сіз түймесін басып тұрсаңыз, дисплей жоғалады.
  → Дисплей пайда болғанша құрылғыдағы түймесін басып тұрыңыз.
• Қосқыштар кір.

Автоматты өшіру функциясы жұмыс істемейді.

Құрылғы қосулы. Автоматты өшіру функциясы құрылғыны өшіргеннен кейін іске қосылады.
→ Құрылғыны өшіріңіз.

Карталық қашықтан басқару құралының жұмысы мүмкін емес.

Оқшаулағыш пленканың алынғанына көз жеткізіңіз.

CD ойнату

Дискіні жүктеу мүмкін емес.

• Басқа диск жүктелген.
• Диск күштеп төңкеріліп немесе дұрыс емес жолмен салынған.

Диск ойнатылмайды.

• Ақаулы немесе кір диск.
• CD-R/CD-RW дискілері дыбыс пайдалануға арналмаған.

MP3/WMA файлдарын ойнату мүмкін емес.

Диск MP3/WMA форматымен және нұсқасымен үйлесімді емес.

MP3/WMA файлдарын ойнату басқаларға қарағанда ұзағырақ уақытты алады.

Келесі дискілерді ойнатуды бастау үшін ұзағырақ уақыт қажет.

• күрделі ағаш құрылымымен жазылған диск.
• Multi Session-да жазылған диск.
• деректерді қосуға болатын диск.

Дисплей элементтері жылжымайды.

• Өте көп таңбалары бар дискілер үшін олар жылжымауы мүмкін.
• "A.SCRL" "OFF" күйіне орнатылған.
  → "A.SCRL-ON" параметрін орнатыңыз.
  → (SCRL) түймесін басып тұрыңыз.

Дыбыс секіреді.

• Орнату дұрыс емес.
  → Құрылғыны көліктің берік бөлігінде 45°-тан аз бұрышпен орнатыңыз.
• Ақаулы немесе кір диск.

Диск шығарылмайды.

(шығару) түймесін басыңыз.

Радио қабылдау

Станцияларды қабылдау мүмкін емес.
Дыбыс шуылдармен бөгеледі.

• Қуат антеннасын (ауа) басқару сымын (көк) немесе қосалқы қуат беру сымын (қызыл) көліктің антеннасының (ауа) күшейткішінің қуат беру сымына қосыңыз (тек сіздің көлігіңізде артқы/бүйір шыныда кірістірілген FM/AM антеннасы (ауа) болғанда).
• Көлік антеннасының (ауа) қосылымын тексеріңіз.
• Автоматты антенна (ауа) көтерілмейді.
  → Қуат антеннасын (ауа) басқару сымының қосылымын тексеріңіз.
• Жиілікті тексеріңіз.

Алдын ала орнату мүмкін емес.

• Дұрыс жиілікті жадқа сақтаңыз.
• Хабар тарату сигналы тым әлсіз.

Автоматты түрде баптау мүмкін емес.

• Жергілікті іздеу режимінің параметрі дұрыс емес.
  → Баптау тым жиі тоқтайды: "LOCAL-ON" параметрін орнатыңыз.
  → Баптау станцияда тоқтамайды: "LOCAL-OFF" параметрін орнатыңыз.
• Хабар тарату сигналы тым әлсіз.
  → Қолмен баптауды орындаңыз.

FM қабылдау кезінде "ST" индикаторы жыпылықтайды.

• Жиілікті дәл баптаңыз.
• Хабар тарату сигналы тым әлсіз.
  → "MONO-ON" параметрін орнатыңыз.

Стереода таратылатын FM бағдарламасы монода естіледі.

Құрылғы моно қабылдау режимінде.
→ "MONO-OFF" параметрін орнатыңыз.

Қателік көрсеткіштері/Хабарлар

ERROR

• Диск кір немесе төңкеріліп салынған.
  → Дискіні тазалаңыз немесе дұрыс салыңыз.
• Бос диск салынған.
• Дискіні мәселеге байланысты ойнату мүмкін емес.
  → Басқа дискіні салыңыз.

FAILURE

Динамиктердің/күшейткіштердің қосылымы дұрыс емес.
→ Қосылымды тексеру үшін осы модельдің орнату/қосылым нұсқаулығын қараңыз.

L. SEEK +/-

Автоматты баптау кезінде жергілікті іздеу режимі қосулы.

NO MUSIC

Дискіде музыкалық файл жоқ.
→ Бұл құрылғыға музыкалық CD салыңыз.

NO NAME

Тректе диск/альбом/орындаушы/трек атауы жазылмаған.

OFFSET

Ішкі ақау болуы мүмкін.
→ Қосылымды тексеріңіз. Егер қателік көрсеткіші дисплейде қала берсе, жақын жердегі Sony дилеріне хабарласыңыз.

PUSH EJT

Дискіні шығару мүмкін емес.
→ (шығару) түймесін басыңыз.

READ

Құрылғы дискідегі барлық трек және альбом туралы ақпаратты оқып жатыр.
→ Оқу аяқталғанша күтіңіз және ойнату автоматты түрде басталады. Диск құрылымына байланысты бір минуттан астам уақыт кетуі мүмкін.

" " немесе " "

Кері немесе жылдам алға жылжыту кезінде сіз дискінің басына немесе соңына жеттіңіз және әрі қарай жүре алмайсыз.

" "

Таңбаны құрылғымен көрсету мүмкін емес.

Егер бұл шешімдер жағдайды жақсартуға көмектеспесе, жақын жердегі Sony дилеріне хабарласыңыз. Егер сіз CD ойнату мәселесіне байланысты құрылғыны жөндеуге апарсаңыз, мәселе басталған кезде пайдаланылған дискіні әкеліңіз.

Осы өнімге қатысты сұрақтарыңыз/мәселелеріңіз болса, келесі әрекеттерді орындап көріңіз:

1. Осы пайдалану нұсқаулығындағы Ақаулықтарды жою бөлімін оқыңыз.
2. Хабарласыңыз (тек АҚШ):
   Қоңырау шалыңыз 1-800-222-7669
   URL http://www.SONY.com

Сілтемелер

• Sony Group Portal - Home

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Sony CDX-GT09 - FM/AM ықшам дискіні ойнатқыш нұсқаулығы жүктеп алу

Қолжетімді тілдер
