Fender Mustang Amplifier I/II/III/IV/V v.2 Manual

Innhold

1 MUSTANG I/II (V.2)
2 MUSTANG III/IV/V (V.2)
3 Referanser
4 Last ned manual
5 På andre språk

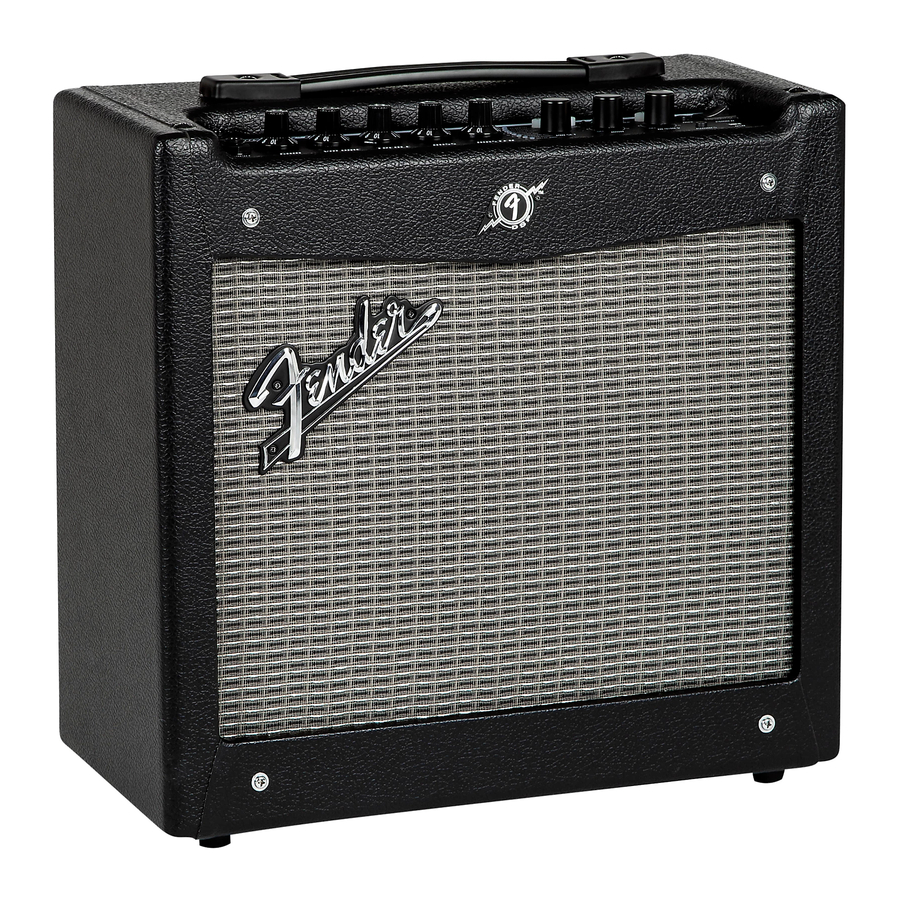

Fender Mustang forsterker

MUSTANG I/II (V.2)

Avansert manual

Introduksjon

Denne manualen er din trinnvise guide til de avanserte funksjonene du finner på din Mustang™ I / II (V.2)-forsterker. For informasjon om bruk av Fender^® FUSE™, Ableton^® Live eller Amplitube^®, se de separate manualene for hvert produkt som er tilgjengelig på https://fuse.fender.com/mustangv2/support.

Det er bare noen få grunnleggende Mustang-navigasjonsfunksjoner du bør kjenne til før du utforsker videre ...

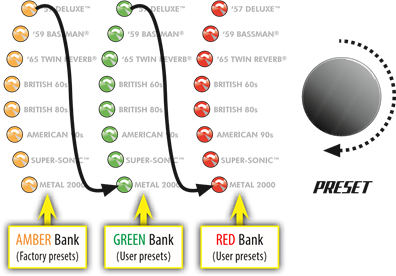

Velge forhåndsinnstillinger

Den kraftigste funksjonen til Mustang-forsterkeren din er dens evne til å lagre alle forsterkerinnstillinger og effektvalg som en forhåndsinnstilling som du umiddelbart kan hente frem ved hjelp av PRESET-knappen, eller eksternt fra datamaskinen eller fotbryteren.
Bruk PRESET-knappen til å velge en av 24 forhåndsinnstillinger. Forhåndsinnstillinger lagres i tre banker, farget GUL, GRØNN og RØD.
Vri på PRESET-knappen for å bla gjennom hver bank med forhåndsinnstillinger i følgende rekkefølge:

Hver forhåndsinnstilling er basert på en av de åtte forsterkertypene som er merket ved siden av hver av forhåndsinnstillings-LED-ene. Det gir deg totalt tre forhåndsinnstillinger for hver forsterkertype.

De RØDE og GRØNNE bankene er for å lage dine egne forhåndsinnstillinger. Den GULE banken med forhåndsinnstillinger kan bare endres ved hjelp av Fender FUSE-programvare som er tilgjengelig gratis på https://fuse.fender.com.

Hver forhåndsinnstilling inkluderer innstillingene til alle de programmerbare knappene på Mustang, som inkluderer alle knapper unntatt MASTER-volumet og PRESET-knappene.

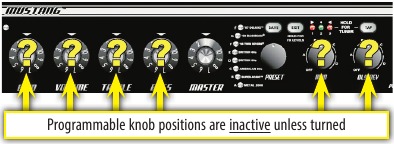

Programmerbare knapper

Fordi innstillingen av hver knapp på Mustang-forsterkeren (unntatt MASTER) er en del av hver forhåndsinnstilling, er alle programmerbare knapper normalt inaktive, og knappeposisjoner vil IKKE vise sine faktiske innstillinger når en forhåndsinnstilling først velges.

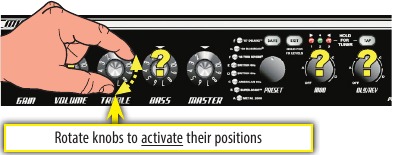

Hvordan aktiverer jeg en programmerbar knapp? I det øyeblikket du vrir på en programmerbar knapp, blir den umiddelbart aktiv og vil forbli aktiv til du velger en annen forhåndsinnstilling, og da blir den inaktiv igjen.

Du kan høre en stor endring i volum eller tone når du først vrir på en programmerbar knapp hvis det tilfeldigvis er en stor forskjell mellom knappens posisjon og den lagrede forhåndsinnstillingen for knappen. Hvis for eksempel VOLUME-knappen peker på "8", men den lagrede VOLUME-forhåndsinnstillingen er "2", vil volumnivået hoppe fra "2" til "8" i det øyeblikket du vrir på VOLUME-knappen, og gjør knappen aktiv.

Den eneste måten å vite hva forhåndsinnstillingen til en knapp er før du vrir på den, er ved å bruke Fender FUSE-programvare og koble Mustang til datamaskinen din.

Effekter

Det er to effektvalgknapper på Mustang:

MOD — velger Modulation-type effekter
DLY / REV — velger Delay- og Reverb-type effekter

Du kan også velge effekter fra en STOMPBOX-kategori ved hjelp av Fender FUSE-programvare.

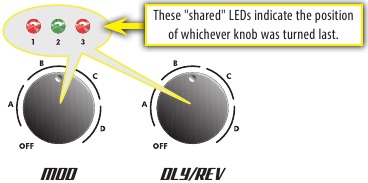

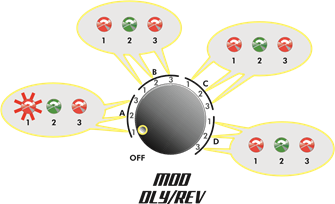

MOD- og DLY / REV-knappene deler de samme tre valgindikator-LED-ene. Uansett hvilken knapp som ble vridd sist, er knappen som for øyeblikket er tilknyttet disse 3 indikator-LED-ene:

Disse LED-ene er nummerert 1, 2, 3 og tilsvarer de tre posisjonene innenfor hvert av utvalgsområdene A, B, C, D på begge effektknappene. Bruk LED-ene til å bestemme nøyaktig hvilken posisjon knappen peker på, for eksempel vises A 1 nedenfor:

Effektvalg

Tabellene nedenfor viser effektvalgene for hver knapp.

	MODULASJONSEFFEKTER
A1	Chorus
A2	Chorus Deep
A3	Flanger
B1	Touch Wah
B2	Bias/Sine Tremolo
B3	Optical/Vintage Tremolo Fast
C1	Vibratone Slow
C2	Vibratone Fast
C3	Pitch Shifter – Opp en kvint
D1	Pitch Shifter – Ned en oktav
D2	Phaser Medium
D3	Step Filter

	DELAY-EFFEKTER	REVERB-EFFEKTER
A1	Tape Delay 150ms / 1 Repetisjon
A2	Stereo Tape Delay 300ms / 3 Repetisjoner
A3	Mono Delay 700ms / 4 Repetisjoner
B1		Small Room Reverb
B2		Plate Reverb
B3		Large Hall Reverb
C1		Fender '65 Spring Reverb
C2		Fender '63 Spring Reverb
C3	Tape Delay	Room
D1	Tape Delay	Large Hall
D2	Ducking Delay	Small Hall
D3	Echo Filter

Du kan fullstendig endre effektlisten på din Mustang™-forsterker ved hjelp av Fender^® FUSE™-programvare som er tilgjengelig på https://fuse.fender.com.

Effektnivå

Du kan justere effektnivået ved å holde EXIT-knappen nede mens du roterer enten MOD- eller DLY/REV-knappen, avhengig av hvilken effekttype du vil justere.

Tap-knapp

TAP-knappen kan brukes til å "tappe inn" innstillinger for delay-tid og modulasjonshastighet:

Delay-tid — TAP-knappen blinker grønt:
Modulasjonshastighet — TAP-knappen blinker rødt:

Når du velger en delay-effekt, vil TAP-knappen blinke grønt i takt med innstillingen for delay-tid. Når du velger en modulasjonseffekt, vil TAP-knappen blinke rødt i takt med innstillingen for modulasjonshastighet.
Når både delay- og modulasjonseffekter velges samtidig, vil TAP-knappen blinke grønt og bare kontrollere innstillingen for delay-tid.

Du kan bruke TAP til å stille inn både delay-tid og modulasjonshastighet ved å tappe inn modulasjonshastigheten først, uten at noen delay-effekt er valgt, og deretter legge til en delay-effekt og tappe inn delay-tiden til slutt.

Slik stiller du inn TAP-intervallet for effekter:

Velg en effekt som får TAP-knappen til å blinke, ved hjelp av DLY/REV- eller MOD-knappen.
Trykk på TAP-knappen rytmisk (minst to ganger) i takt med ønsket intervall.

Tuner-knapp

Mustang™-forsterkeren din har en innebygd Tuner-modus som gjør kontrollpanel-LED-ene om til en kromatisk gitarstemmer.

Slik bruker du stemmeren:

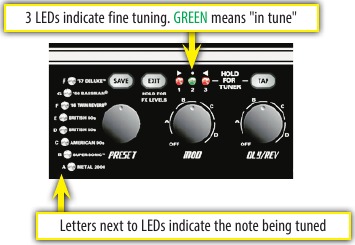

Trykk og hold TAP-knappen nede i 2 sekunder. TAP- og EXIT-knappene vil lyse.
Slå an en hvilken som helst enkeltstreng på gitaren din og se på panel-LED-ene. Preset-LED-ene brukes til å indikere tonen til strengen som stemmes (den øverste LED-en "#" indikerer om tonen er for høy).
Vri på stemmeskruen på gitaren din til finjusterings-LED-ene over MOD-knappen indikerer at strengen er stemt, som vist ovenfor.

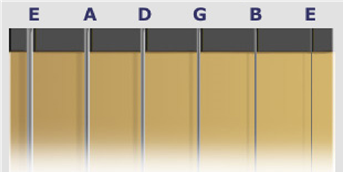

Standard gitarstemming er som følger:
Trykk på EXIT eller TAP for å gå ut av Tuner.

Lagre-knapp

Mustang-forsterkeren din gir deg den kraftige muligheten til å lagre alle innstillinger på forsterkeren som en del av en forhåndsinnstilling. Når du velger en forhåndsinnstilling, hentes nivået til hver knapp, inkludert effektvalg, umiddelbart tilbake til dine forhåndsprogrammerte innstillinger!
SAVE-knappen vil lyse rødt når du vrir på en programmerbar knapp på forsterkeren. Dette indikerer at du midlertidig har endret forhåndsinnstillingen. Du kan tilbakestille endringene dine ved å velge en annen forhåndsinnstilling og deretter tilbake igjen.

EXIT-knappen vil ikke avbryte endringer i den gjeldende forhåndsinnstillingen. Bare ved å velge en annen forhåndsinnstilling ved hjelp av PRESET-knappen vil de midlertidige endringene dine bli slettet.

Slik lagrer du en forhåndsinnstilling:

For å lagre en forhåndsinnstilling må du først endre en eksisterende forhåndsinnstilling ved å vri på en av de programmerbare knappene, for eksempel GAIN eller MOD. (når SAVE-knappen lyser, kan du fortsette til trinn 2).
Trykk på SAVE-knappen. SAVE- og EXIT-knappene skal blinke raskt. Du kan trykke på EXIT på dette tidspunktet for å avbryte lagringsprosessen.
Vri på PRESET-knappen for å velge en forhåndsinnstilling du vil overskrive. Du kan bare overskrive de røde og grønne bankene av forsterkertypen du startet fra (hvis du startet med å endre den gule banken, må du velge enten den røde eller grønne banken for å overskrive).
Du kan endre den GULE banken med forhåndsinnstillinger ved hjelp av datamaskinen din og Fender^® FUSE™-programvare som er tilgjengelig på https://fuse.fender.com.
Trykk på SAVE-knappen igjen for å bekrefte lagringen.

Aux / Phones-jakker

Ekstra inngang

Du kan bruke Auxiliary-jakken til å legge inn lyd i Mustang-forsterkeren din for akkompagnement. Koble hodetelefonutgangen på CD-spilleren eller MP3-spilleren til AUX-jakken ved hjelp av en mini-stereokabel. Bruk volumkontrollen på spilleren din, sammen med MASTER-volumknappen, for å justere det ekstra volumnivået.

Phones-jakk

Koble til hodetelefonene, øreproppene eller drevne høyttalerne dine for å nyte Mustangs stereofunksjoner. Denne jakken kan også brukes som en stereo-opptaksutgang. Forsterkerens interne høyttaler dempes når PHONES-jakken brukes.

Fotbryter

Koble til en (valgfri) 1-knapps fotbryter (P/N 0994049000) i FTSW-jakken for å aktivere eksternt valg av dine to favorittforhåndsinnstillinger. LED-en (ved siden av FTSW-jakken) vil bli rød eller grønn for å indikere hvilken fotbryterforhåndsinnstilling som er aktiv.

Slik programmerer du fotbryteren:

Velg en forhåndsinnstilling du vil tilordne fotbryteren. Forhåndsinnstillingen må ikke endres (SAVE-knappen må IKKE lyse for å fortsette til trinn 2).
Trykk på SAVE-knappen. SAVE- og EXIT-knappene skal blinke raskt. Du kan trykke på EXIT på dette tidspunktet for å avbryte fotbrytertilordningsprosessen.
Trykk på fotbryterknappen for å velge enten den røde eller grønne LED-en ved siden av FTSW-jakken for å knytte til den valgte forhåndsinnstillingen.
Trykk på SAVE-knappen for å bekrefte fotbrytertilordningen. Når du trykker på fotbryteren, vil den valgte forhåndsinnstillingen aktiveres med den tildelte røde eller grønne fotbryterindikatoren.

USB-port

Bruk USB-porten til å koble Mustang™-forsterkeren til datamaskinen din og ta musikken din til neste nivå:

Bruk Fender^® FUSE™-programvare for å kontrollere din Mustang fra datamaskinen din og få tilgang til bonusforsterkerfunksjoner som ikke er tilgjengelige fra Mustang alene.
Se Fender FUSE-manualen på https://fuse.fender.com/support for detaljer.
Spill inn og rediger Mustang-lyd ved hjelp av Ableton^® Live Lite 8 Fender^® Edition-programvare.
Se Ableton^® Live Lite 8 Fender edition på www.fender.com/support/articles/redeeminglicenses-for-third-party-software-for-your-fenderfuse-compatible-amp/ for detaljer.

Fabrikkgjenoppretting og fastvareoppdatering

Fabrikkgjenoppretting

Du kan gjenopprette Mustang-forsterkeren til de opprinnelige fabrikkinnstillingene hvis ønskelig. Alle brukerforhåndsinnstillinger vil bli slettet!

Slik gjenoppretter du Mustang-forsterkeren til fabrikkinnstillinger:

Slå AV forsterkeren.
Trykk og hold EXIT-knappen nede mens du slår PÅ forsterkeren. Fortsett å holde EXIT-knappen nede til den ikke lenger lyser.

FACTORY RESTORE-funksjonen vil slette alle brukermodifiserte forhåndsinnstillinger. Den vil også gjenopprette den GULE banken med forhåndsinnstillinger og eventuelle effektvalg som er endret ved hjelp av Fender FUSE-programvare.

Fastvareoppdatering

Fra tid til annen kan Fender gjøre tilgjengelig fastvareoppdateringer for Mustang-forsterkeren din for å forbedre driften eller for å legge til nye funksjoner. For å oppdatere fastvaren på forsterkeren din, må du koble den via USB-porten til en datamaskin med Fender FUSE-programvare og en internettforbindelse.

Se Fender FUSE-manualen på https://fuse.fender.com/support for detaljer.

FAQ

Det er flere flotte steder du kan gå for å lære mer om Mustang og musikk generelt:

www.fender.com/support
Bli med i et Fender Community-forum der du kan stille spørsmål og lese tråder. Det er til og med et forum bare for Mustang: www.fender.com/community/forums
Finn læringsmateriell om musikkteori og noter hos Hal Leonard Publications: www.halleonard.com

MUSTANG III/IV/V (V.2)

Avansert manual

Introduksjon

Denne manualen er din trinnvise guide til alle de avanserte funksjonene som finnes på din Mustang™ I II/ IV/V (V.2)-forsterker. For informasjon om bruk av Fender^® FUSE™, Ableton^® Live eller Amplitube^®, se de separate manualene for hvert produkt som er tilgjengelig på https://fuse.fender.com/mustangv2/support.

Det er bare noen få grunnleggende ting om Mustang-navigasjon du bør vite før du utforsker videre ...

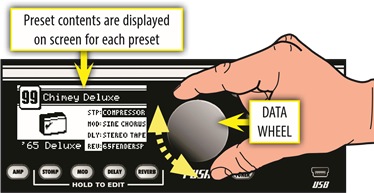

Velge forhåndsinnstillinger

Drei DATA WHEEL (datahjulet) for å velge en av 100 forhåndsinnstillinger.

Du vil finne noen forhåndsinnstillinger du liker og andre du vil endre...
Hver forhåndsinnstilling lagrer innstillingene for:

Forsterkertype — 17 valg
Effekter — 4 kategorier, totalt 44 valg
Knottenivåer — GAIN gjennom REVERB (ikke MASTER)

Du kan også velge og redigere forhåndsinnstillinger fra datamaskinen din ved hjelp av Fender^® FUSE™-programvare, som er tilgjengelig gratis på https://fuse.fender.com

Master Volume

MASTER-volumknappen er alltid "aktiv". Det betyr at posisjonen til MASTER-knappen alltid viser den sanne mastervoluminnstillingen, i motsetning til de programmerbare knottene.
(Drei alltid MASTER-volumknappen først for å justere det totale volumet på Mustang-forsterkeren din.)

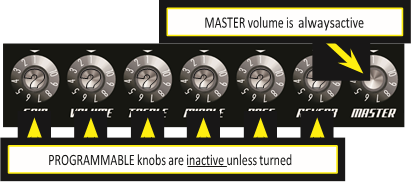

Programmerbare knotter

Fordi innstillingen for hver knott (unntatt MASTER) er lagret i hver forhåndsinnstilling, er de "programmerbare" knotteposisjonene ikke aktive og knotteposisjonene vil IKKE vise sine faktiske innstillinger når en forhåndsinnstilling først er valgt.

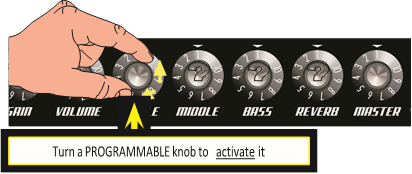

Hvordan aktiverer jeg en programmerbar knott? I det øyeblikket du vrir på en programmerbar knott, blir den umiddelbart aktiv, og den vil forbli aktiv til du velger en annen forhåndsinnstilling, da alle de programmerbare knottene blir inaktive igjen.

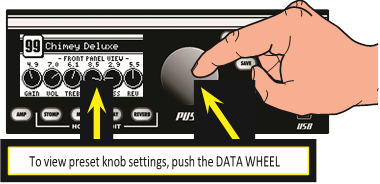

Trykk på DATA WHEEL (datahjulet) for å se hva de lagrede forhåndsinnstillingene er for alle de programmerbare knottene før du vrir på dem. Trykk på EXIT (avslutt) for å gå tilbake til Play-modus (avspillingsmodus).

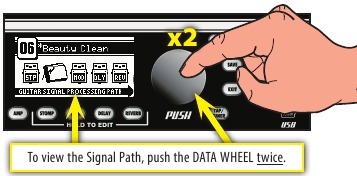

Trykk på DATA WHEEL (datahjulet) en gang til for å se hvor effektene dine er plassert i gitar-signalbehandlingsbanen. Trykk på EXIT (avslutt) for å gå tilbake til Play-modus (avspillingsmodus).

Du kan endre rekkefølgen på effekter i Signal Path (signalbanen) ved hjelp av Fender^® FUSE™-programvare.

Forsterkermenyene

Velg forsterkermodeller og juster forsterkerinnstillinger ved hjelp av Amp-menyene.

Forsterkermodeller

Slik velger du forsterkermodeller:

Trykk på AMP-knappen.

Drei DATA WHEEL (datahjulet) for å velge en av 17 forsterkermodeller:

AMP-MODELLER

Studio Preamp

'57 Champ

'57 Deluxe

'57 Twin

'59 Bassman

'65 Princeton

'65 Deluxe Reverb

'65 Twin Reverb

'60s Thrift

British Watts

British '60s

British '70s

British '80s

British Colour

Super-Sonic (Burn)

American '90s

Metal 2000

Trykk på EXIT (avslutt) for å gå tilbake til Play-modus (avspillingsmodus).

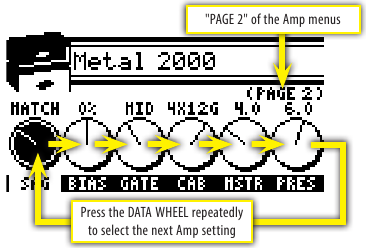

Forsterkerinnstillinger

Slik justerer du forsterkerinnstillinger:

Trykk på AMP-knappen.
Trykk på DATA WHEEL (datahjulet) én eller flere ganger til innstillingen du vil justere er uthevet, og drei deretter DATA WHEEL (datahjulet) for å justere innstillingen.
Trykk på AMP-knappen en gang til for å få tilgang til "Page 2" (side 2) med flere forsterkerinnstillinger. Innstillingene som vises på "Page 2" (side 2) vil avhenge av forsterkermodellen som er valgt.

Du kan fjerne valget av den uthevede forsterkerinnstillingen og gå tilbake til Amp Model (forsterkermodell)-valgmodus, som en snarvei, ved å trykke og holde inne AMP-knappen.
Trykk på EXIT (avslutt) for å gå tilbake til Play-modus (avspillingsmodus).

Effektmenyer

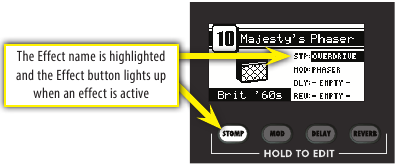

Omgå effekter

Du kan slå på og av effekter som er valgt for den gjeldende forhåndsinnstillingen ved å trykke på den tilsvarende effektknappen.

Effekter kan også omgås (slås på og av) fra fotbryteren som følger med Mustang-forsterkeren din.

Effekter som vises på skjermen som "–EMPTY–" (–TOM–) kan ikke aktiveres før en effekt er valgt i den sporet.

Velge effekter

— Stompbox-effekter
— Modulasjonseffekter
— Delay-effekter
— Reverb-effekter

Slik velger du effekter:

Trykk og hold inne en av de fire effektknappene.

Drei DATA WHEEL (datahjulet) for å velge en av følgende effekter:

STOMPBOX	MODULATION
Ranger Boost	Sine Chorus
Green Box	Triangle Chorus
Overdrive	Sine Flanger
Fuzz	Triangle Flanger
Orange Box	Vibratone
Black Box	Vintage Tremolo
Big Fuzz	Sine Tremolo
Wah	Ring Modulator
Touch Wah	Step Filter
Simple Compressor	Phaser
Compressor	Wah
	Touch Wah
	Diatonic Pitch
	Pitch Shifter
DELAY	REVERB
Mono Delay	Small Hall
Mono Echo Filter	Large Hall
Stereo Echo Filter	Small Room
Multitap Delay	Large Room
Ping Pong Delay	Small Plate
Ducking Delay	Large Plate
Reverse Delay	Ambient
Tape Delay	Arena
Stereo Tape Delay	Fender '63 Spring
	Fender '65 Spring

Trykk på EXIT (avslutt) for å gå tilbake til Play-modus (avspillingsmodus).

Du kan bytte til en annen effektkategori når som helst, selv når du er i effektvalgmenyene, ved å trykke og holde inne en annen Effects-knapp.

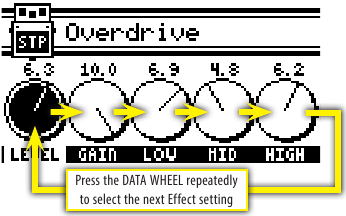

Effektinnstillinger

Bruk Effects Settings (effektinnstillinger)-menyene for å justere et blendende utvalg av effektinnstillinger.

Slik justerer du effektinnstillinger:

Trykk og hold inne en hvilken som helst Effect-knapp (STOMP, MOD, DELAY, REVERB).
Drei DATA WHEEL (datahjulet) for å velge effekten du vil jobbe med.
Trykk på DATA WHEEL (datahjulet) én eller flere ganger til innstillingen du vil justere er uthevet, og drei deretter DATA WHEEL (datahjulet) for å justere innstillingen.
Trykk på EXIT (avslutt) for å gå tilbake til Play-modus (avspillingsmodus).

Du kan omgå en effekt når som helst, selv når du er i effektinnstillingsmenyene, ved å trykke på Effect-knappen eller tilsvarende fotbryterknapp.

Tap-knapp

TAP-knappen kan brukes til å "tappe inn" delay-tid og modulasjonsrateinnstillinger ved å trykke rytmisk på TAP-knappen.
Når du velger en delay-effekt, vil TAP-knappen blinke i takt med delay-tidsinnstillingen. Når du velger en modulasjonseffekt, vil TAP-knappen blinke i takt med modulasjonsrateinnstillingen (merk at modulasjonsrater kan ha opptil 12 sekunders intervaller, og TAP-knappen vil blinke sjelden).
Når både delay- og modulasjonseffekter er valgt samtidig, vil TAP-knappen blinke i takt med delay-effekten og vil bare kontrollere delay-tidsinnstillingen.

Du kan bruke Effects-menyene eller Fender FUSE for å angi delay-tid og modulasjonsrater mer nøyaktig.

Slik stiller du inn TAP-intervallet for effekter:

Velg en Delay- eller Modulation (modulasjon)-effekt som får TAP-knappen til å blinke, ved hjelp av Effects-menyene (se Velge effekter).
Trykk på TAP-knappen rytmisk (minst to ganger) i takt med ønsket intervall. Hvis du trykker på TAP-knappen bare én gang, vil intervallet settes til maksimal verdi.

Hvis du åpner Effect settings (effektinnstillinger)-menyen (se Effektinnstillinger, ovenfor), kan du se de faktiske TAP-verdiene du angir mens du tapper dem inn!

Lagre forhåndsinnstillinger

Mustang™-forsterkeren din gir deg den kraftige muligheten til å lagre hver innstilling på forsterkeren som en del av en forhåndsinnstilling. Når du velger en forhåndsinnstilling, blir nivået på hver knott, hver effektinnstilling og valg av forsterkermodell umiddelbart hentet tilbake til dine forhåndsprogrammerte innstillinger.
SAVE (lagre)-knappen vil lyse rødt når du vrir på en programmerbar knott eller redigerer andre innstillinger på forsterkeren. Dette indikerer at du midlertidig har endret forhåndsinnstillingen. Du kan angre endringene dine ved å dreie DATA WHEEL (datahjulet) til en annen forhåndsinnstilling og deretter tilbake igjen.

EXIT (avslutt)-knappen vil ikke kansellere endringer i den gjeldende forhåndsinnstillingen. Bare ved å velge en annen forhåndsinnstilling ved hjelp av DATA WHEEL (datahjulet), fotbryteren eller Fender FUSE, vil dine midlertidige endringer bli slettet.

Slik lagrer du en forhåndsinnstilling:

Memory Lock (minnelås) må være AV for å lagre forhåndsinnstillinger (se Verktøy-menyer)

For å lagre en forhåndsinnstilling bør du først endre en eksisterende forhåndsinnstilling, for eksempel ved å vri på en av de programmerbare knottene, for eksempel GAIN (forsterkning).
Trykk på SAVE (lagre)-knappen. SAVE (lagre)- og EXIT (avslutt)-knappene skal lyse. Du kan trykke på EXIT (avslutt) på dette tidspunktet for å avbryte lagringsprosessen.
Drei DATA WHEEL (datahjulet) velg en destinasjon for forhåndsinnstillingen for å overskrive.
Trykk på DATA WHEEL (datahjulet) hvis du vil redigere navnet på den nye forhåndsinnstillingen. Bruk knappene til å utføre funksjonene som er oppført langs bunnen av skjermen; drei DATA WHEEL (datahjulet) for å velge tegn.
Trykk på SAVE (lagre)-knappen en gang til for å bekrefte lagringen.

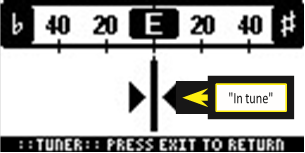

Gitarstemmer

Mustang™-forsterkeren din har en innebygd Tuner-modus (stemmemodus) som gjør skjermen om til en gitarstemmer.

Slik bruker du stemmeren:

Trykk og hold inne TAP-knappen. TAP- og EXIT (avslutt)-knappene vil lyse.
Slå an en enkelt streng på gitaren din og se på skjermen. Noten til strengen som stemmes vises sammen med en finstemmingsnål.
Drei stemmeskruen på gitaren din til finstemmingsnålen indikerer at strengen er stemt, som vist ovenfor.
Standard gitarstemming er som følger:
Trykk på EXIT (avslutt) eller TAP for å gå ut av stemmeren.

Fotbrytere

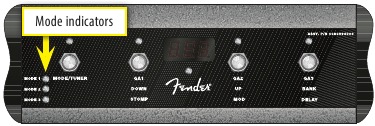

Fotbryter med fire knapper (0080996000)

Koble en fotbryter med 4 knapper til Mustang-forsterkeren din (følger med Mustang IV og V, tilleggsutstyr for Mustang III) for å aktivere fjernstyrt multifunksjonsfotkontroll. Fotbryterens skjerm og LED-lys viser noe av den samme informasjonen som forsterkerskjermen, slik at du for eksempel kan stemme gitaren og velge forhåndsinnstillinger ved å se på fotbryteren uten å se på skjermen på Mustang!

Velg hurtigtilgang-forhåndsinnstillinger (QA1/QA2/QA3)
Velg forhåndsinnstillinger (opp/ned/bank)
Omgå effekter
Aktiver stemmeapparatet

Fotbryteren har tre moduser som er identifisert av de tre LED-lysene merket MODE 1, MODE 2 og MODE 3. Fotbryteren har også en stemmeapparatmodus som indikeres når alle modus-LED-lysene er av.
For å bytte mellom moduser, trykk på MODE-knappen. For å aktivere stemmeapparatmodus, trykk og hold inne MODE-knappen.

Du kan låse fotbryteren med 4 knapper i modus 1, 2 eller 3 ved hjelp av verktøymenyene, for å forhindre utilsiktede modusendringer (se Verktøymenyer).

Modus 1—I modus 1 brukes fotbryteren til å velge en av tre hurtigtilgang-forhåndsinnstillinger, ved hjelp av knappene merket: QA1 / QA2 / QA3 (på linje med MODE 1 LED). Når du velger en hurtigtilgang-forhåndsinnstilling, vises nummeret på forhåndsinnstillingen på skjermen på fotbryteren.

Du kan tilordne en hvilken som helst forhåndsinnstilling som en hurtigtilgang-forhåndsinnstilling i verktøymenyene. (se Verktøymenyer).

Modus 2—I modus 2 brukes fotbryteren til å velge forhåndsinnstillinger ned/opp, eller i banker på 10, ved hjelp av knappene merket: DOWN / UP / BANK (på linje med MODE 2 LED). Når du velger en forhåndsinnstilling, vises nummeret på forhåndsinnstillingen på skjermen på fotbryteren.
Modus 3—I modus 3 brukes fotbryteren til å omgå Stompbox-, Modulation- eller Delay-effektene, ved hjelp av knappene merket: STOMP / MOD / DELAY (på linje med MODE 3 LED). LED-lysene på fotbryterknappen indikerer effektene som er aktive, akkurat som knappene på forsterkeren.

Du kan også ha en fotbryterknapp tilordnet for å omgå Reverb-effekten ved å legge til Mustang-fotbryteren med 2 knapper (se Alternativer for fotbryter med seks knapper, nedenfor).

Stemmeapparatmodus—Trykk og hold inne MODE-knappen for å aktivere stemmeapparatet. Forsterkerskjermen og fotbryteren vil begge vise den samme stemmeapparat-informasjonen slik at du kan se på begge steder for å stemme gitaren din. Fotbryteren vil vise nærmeste tone; LED-lysene på knappen vil indikere skarp og flat, og "i harmoni" indikeres når det grønne LED-lyset under fotbryterskjermen lyser. Trykk på en hvilken som helst fotbryterknapp for å avslutte stemmeapparatmodus.

Fotbryter med to knapper (0080997000)

Koble en fotbryter med 2 knapper til Mustang-forsterkeren din (følger med Mustang III, tilleggsutstyr for Mustang IV og V) for å aktivere fjernstyrt multifunksjonsfotkontroll. Bruk verktøymenyene for å tilordne en av følgende funksjoner til fotbryteren med 2 knapper:

Velg forhåndsinnstillinger (opp/ned)
Velg hurtigtilgang-forhåndsinnstillinger (QA1/QA2)
Omgå effekter (ulike kombinasjoner)
Angi TAP-intervall

Alternativer for fotbryter med seks knapper

Koble både en fotbryter med 4 knapper og en med 2 knapper til Mustang-forsterkeren din for å utvide fjernkontrollalternativene dine. Ved å tilordne forskjellige funksjoner til hver fotbryter kan du lage mer enn et dusin forskjellige fotkontrollkombinasjoner.

Du kan for eksempel tilordne hurtigtilgang-forhåndsinnstillinger til fotbryteren med 4 knapper og opp/ned-forhåndsinnstillinger til fotbryteren med 2 knapper. Eller du kan omgå effekter med fotbryteren med 4 knapper og velge forhåndsinnstillinger med fotbryteren med 2 knapper. Valget er ditt.

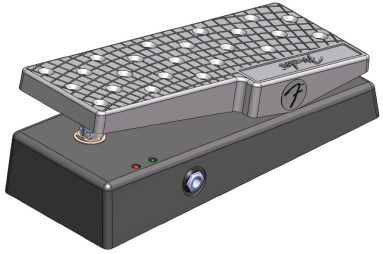

EXP-1 Expression-pedal

EXP-1 expression-pedalen (P/N 2301050000) er en pedal med to moduser som kan programmeres til å kontrollere et bredt spekter av parametere på Mustang-forsterkeren din. Koble EXP-1-pedalen til "4 BUTTON FOOTSWITCH" (fotbryter med 4 knapper)-kontakten.
EXP-1 fungerer i to moduser, volumadferdsmodus og expression-adferdsmodus. Bytt mellom moduser ved å trykke hardt ned på tåenden av pedalen. Røde og grønne LED-lys på EXP-1 indikerer gjeldende pedalmodus:

Volum adferdsmodus (grønn) brukes til å kontrollere mastervolum (eller EXP-1 kan settes til AV i volummodus).
Expression adferdsmodus (rød) kan brukes til å kontrollere de fleste effekt- og forsterkerparametere på Mustang-forsterkeren din. Noen vanlige bruksområder er å kontrollere frekvensparameteren til en wah-effekt eller hastighets-/tidsparameteren til en modulasjons- eller delay-effekt.

Fender^® FUSE™-programvare kan også brukes til å programmere alle innstillinger på EXP-1-pedalen din.

EXP-1-pedalkalibrering

Første gang du kobler EXP-1 til Mustang-forsterkeren din, bør du kalibrere den slik at ønsket område for pedalbevegelse registreres med forsterkeren. Kalibreringen tar mindre enn et minutt:

Slik kalibrerer du EXP-1:

Koble EXP-1-pedalen til 4 BUTTON FOOTSWITCH-kontakten (fotbryter med 4 knapper) på baksiden av Mustang-forsterkeren din ved hjelp av den medfølgende kabelen.
Slå AV forsterkeren.
Trykk og hold inne UTIL-knappen på forsterkeren, og slå deretter PÅ forsterkeren. Fortsett å holde UTIL-knappen inne til den ikke lenger er belyst.
Flytt EXP-1-pedalen mellom de ønskede hæl- og tåendepunktene for å angi området for pedalbevegelse som er registrert (gjenkjent) av forsterkeren.
Hvis du for eksempel bare vil at den midterste tredjedelen av pedalområdet skal registreres med forsterkeren, flytter du bare EXP-1-pedalen frem og tilbake gjennom den midterste tredjedelen av bevegelsesområdet. Du må starte kalibreringsprosessen med EXP-1-pedalen plassert et sted innenfor ønsket område.
Vri på DATA WHEEL (datahjulet) for å velge en ny forhåndsinnstilling.
EXP-1 expression-pedalen er kalibrert!
Gjenta kalibreringsprosedyren hver gang du bytter EXP-1-pedaler, kobler EXP-1 til en annen forsterker eller utfører en Factory Restore (gjenoppretting til fabrikkinnstillinger)-prosedyre på forsterkeren.

EXP-1-pedalinnstillinger

EXP-1-pedalinnstillingene kan lagres med den gjeldende forhåndsinnstillingen, slik at hver gang du velger en bestemt forhåndsinnstilling, tilpasses EXP-1-funksjonene for den forhåndsinnstillingen. Før du endrer EXP-1-innstillingene, velger du forhåndsinnstillingen du vil lagre EXP-1-innstillingene med.

Slik konfigurerer du EXP-1-innstillinger:

Koble EXP-1-pedalen til 4 BUTTON FOOTSWITCH-kontakten (fotbryter med 4 knapper) på baksiden av Mustang-forsterkeren din ved hjelp av den medfølgende kabelen.
Velg forhåndsinnstillingen du vil bruke EXP-1 med.
Trykk og hold inne DATA WHEEL (datahjulet) til Expression Mode Enable (aktivering av expression-modus)-menyen vises.
Roter DATA WHEEL (datahjulet) for å endre innstillingene i gjeldende meny. Trykk på DATA WHEEL (datahjulet) for å velge neste meny fra listen nedenfor.
SNARVEI: Du kan raskt velge menyer i begge retninger ved å rotere DATA WHEEL (datahjulet) mens du holder det inne.
Lagre den gjeldende forhåndsinnstillingen hvis du vil beholde de endrede EXP-1-innstillingene, ellers trykker du på EXIT, og velger deretter en annen forhåndsinnstilling ved hjelp av DATA WHEEL (datahjulet) for å slette endringene.

EXP-1-menyer:

Expression Mode Enable — (Off, Amp, Stomp, Mod, Delay, Reverb, Volume) Velg kategorien du vil kontrollere med EXP-1 i Expression-modus, eller velg "Off" hvis du vil at pedalen skal være AV i Expression-modus.
Du må ha en effekt valgt for den gjeldende forhåndsinnstillingen på forsterkeren (eller i Fender FUSE) for at den kategorien av effekt skal bli tilgjengelig for valg i denne menyen.
Expression Mode Parameter — (Variabel) Velg parameteren du vil kontrollere med EXP-1 i Expression-modus. Alternativene dine vil variere avhengig av kategorien du valgte i Expression Mode Enable (aktivering av expression-modus)-menyen ovenfor, og effektmodulen som er valgt i den gjeldende forhåndsinnstillingen.
Expression Mode Heel/Toe — (Variabel) Bruk disse to menyene til å angi nivået på den aktive parameteren (valgt i menyen ovenfor) med hælen på pedalen i fullstendig nedre posisjon (Heel Setting) og med tåen på pedalen i fullstendig nedre posisjon (Toe Setting). Alternativene for område vil variere avhengig av valget ditt i Expression Mode Parameter (expression-modusparameter)-menyen ovenfor.
Expression Mode Type — (Capture, Live) Hvis "Live" er valgt, vil den gjeldende pedalposisjonen overstyre den lagrede forhåndsinnstillingen for den tildelte expression-pedalparameteren når en forhåndsinnstilling først velges. Hvis "Capture" er valgt, deaktiveres pedalen til du flytter pedalen etter at en forhåndsinnstilling først er valgt.
Expression Effect Bypass — (On/Off) Velg "On" for å omgå (slå av) effekten som er valgt i Expression Mode Enable (aktivering av expression-modus)-menyen når du bytter EXP-1 til volummodus. Velg "Off" for å la effekten være aktiv (fortsette).
Expression Parameter Restore — (On/Off) Velg "On" for å returnere Expression Mode Parameter (expression-modusparameter) til den lagrede forhåndsinnstillingsverdien når du bytter EXP-1 til volummodus. Velg "Off" hvis du vil at parameteren skal stå satt til pedalens posisjon (tåposisjon) når du bytter til volummodus.
Volume Mode Behavior — (Volume/Off) Velg "Volume" hvis du vil at pedalen skal kontrollere mastervolumet i volummodus. Velg "Off" hvis du vil at pedalen skal være AV når den byttes til volummodus.
Volume Mode Heel/Toe — (0–100 %) Bruk disse to menyene til å angi mastervolumnivået med hælen på pedalen i fullstendig nedre posisjon (Heel Volume) og med tåen på pedalen i fullstendig nedre posisjon (Toe Volume).
Pedal Initial Source — (From Preset/From Pedal) Velg "From Preset" hvis du vil at EXP-1-modusen skal bytte til Preset Default (forhåndsinnstilling som standard)-modus (se merknaden nedenfor) hver gang du velger en forhåndsinnstilling. Velg "From Pedal" hvis du vil at EXP-1 skal forbli i den modusen EXP-1 er i for øyeblikket mens du endrer forhåndsinnstillinger. Innstillingen Pedal Initial Source (pedalens opprinnelige kilde) er en global innstilling. Den er ikke knyttet til noen forhåndsinnstilling og trenger ikke å lagres; den forblir satt til det gjeldende valget.
Preset Default (forhåndsinnstilling som standard)-modus er modusen (volum eller expression) som EXP-1 er i når du lagrer forhåndsinnstillingen. Du kan endre Preset Default (forhåndsinnstilling som standard)-modusen ved å lagre forhåndsinnstillingen på nytt med EXP-1 i en annen modus, eller ved å bruke Fender FUSE-programvare.

Verktøymenyer

Trykk på UTIL-knappen for å aktivere verktøymenyene. Trykk på UTIL-knappen gjentatte ganger for å gå gjennom hver av de ni menyene, oppført nedenfor.

Quick Access #1 / #2 / #3 — Bruk de tre første verktøymenyene til å velge hurtigtilgang-forhåndsinnstillinger. Du kan deretter få tilgang til disse forhåndsinnstillingene raskt fra fotbryterne (se Fotbrytere).
Two-Button Footswitch Mode — Bruk denne menyen til å tilordne funksjoner til fotbryteren med to knapper.
Four-Button Footswitch Mode — Bruk denne menyen til å låse fotbryteren med fire knapper i modus 1, modus 2 eller modus 3. Velg "Normal" for normal drift i flere moduser. Stemmeapparatmodus er alltid tilgjengelig, selv når en modus er låst.
Memory Lock — Bruk Memory Lock-menyen (minnelås) for å forhindre utilsiktede endringer i forhåndsinnstillinger. Du vil fortsatt kunne gjøre midlertidige endringer i forhåndsinnstillinger med Memory Lock (minnelås) PÅ, men du vil ikke kunne lagre disse endringene før Memory Lock (minnelås) er slått AV.
Line Out Boost — Bruk Line Out Boost-menyen (linjeutgangsforsterkning) til å justere utgangsnivået til Line Out-kontaktene (linjeutgang) for å imøtekomme inngangsfølsomheten til tilkoblet lydutstyr.
LCD Contrast — Bruk denne menyen til å justere kontrasten på Mustang-skjermen.
About This Amp — Denne menyen viser fastvareversjonen som kjører på forsterkeren for øyeblikket. Bruk denne informasjonen til å finne ut om en oppdatering er tilgjengelig for forsterkeren din.

Høyttalerutganger

Kun Mustang V

Mustang V-toppforsterkeren gir stereohøyttalerutganger som begge må kobles til et stereohøyttalerkabinett som Mustang V 412, med fire 12" Celestion^® G12P Rocket 50-høyttalere (anbefales), eller to 8Ω høyttalerkabinetter som hver kan håndtere 75 W.

Linjeutganger

Disse stereobalanserte XLR-utgangskontaktene gir balanserte signaler på linjenivå for tilkobling til miksekonsoller eller opptaksutstyr. Trykk GROUND LIFT-bryteren "inn" for å koble fra jordforbindelsene (pinner-1) fra XLR-kontaktene, noe som kan redusere linjestøy i noen situasjoner. La normalt denne bryteren stå i "ut"-posisjon (jordet).

Aux / Phones-kontakter

Ekstra inngang

Du kan bruke den ekstra kontakten til å legge inn lyd i Mustang-forsterkeren din for akkompagnement. Koble hodetelefonutgangen på CD-spilleren eller MP3-spilleren til AUX-kontakten ved hjelp av en mini-stereokabel. Bruk volumkontrollen på spilleren din, sammen med MASTER-volumknappen, for å justere det ekstra volumnivået.

Phones-kontakt

Koble til hodetelefonene, øreproppene eller de strømdrevne høyttalerne dine for å nyte Mustangs stereofunksjoner. Denne kontakten kan også brukes som en stereoopptaksutgang. Forsterkerens høyttaler er dempet når PHONES-kontakten brukes.

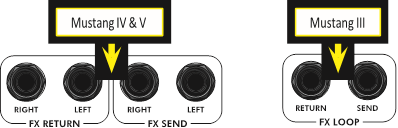

Effektsløyfe

Koble eksterne effektenheter til Mustang-forsterkeren din ved hjelp av effektsløyfekontaktene.

Mustang IV- og V-forsterkerne kan akseptere stereo- eller monoeffektenheter. Vær oppmerksom på at en mono-inn, mono-ut-effektenhet vil bruke én send og én retur, og bare påvirke den ene siden av stereobildet. Mustang III-forsterkeren aksepterer bare monoeffektenheter.
Koble FX SEND-kontakten(e) til inngangen(e) på den eksterne effektenheten din, og koble FX RETURN-kontakten(e) til utgangen(e) på effektenheten din.

USB-port

Bruk USB-porten til å koble Mustang™-forsterkeren til datamaskinen din og ta musikken din til neste nivå:

Bruk Fender^® FUSE™-programvare til å kontrollere Mustang fra datamaskinen din og få tilgang til bonusforsterkerfunksjoner som ikke er tilgjengelige fra Mustang alene.
Se Fender FUSE-manualen på https://fuse.fender.com/support for mer informasjon.
Spill inn og rediger Mustang-lyd ved hjelp av Ableton^® Live Lite 8 Fender^® Edition-programvare.
Se Ableton^® Live Lite 8 Fender edition på www.fender.com/support/articles/redeeminglicenses-for-third-party-software-for-your-fenderfuse-compatible-amp/ for mer informasjon.

Fabrikkgjenoppretting og fastvareoppdatering

Fabrikkgjenoppretting

Du kan gjenopprette Mustang-forsterkeren til de opprinnelige fabrikkinnstillingene hvis ønskelig. Alle brukerforhåndsinnstillinger vil bli slettet!

Slik gjenoppretter du Mustang-forsterkeren til fabrikkinnstillinger:

Slå av forsterkeren.
Trykk og hold EXIT-knappen (AVSLUTT) mens du slår på forsterkeren. Fortsett å holde EXIT-knappen (AVSLUTT) inne til den ikke lenger er opplyst.

Funksjonen FABRIKKGJENOPPRETTING vil slette alle brukermodifiserte forhåndsinnstillinger. Den vil også gjenopprette alle effektvalg som er endret ved hjelp av Fender FUSE-programvare.

Fastvareoppdatering

Fra tid til annen kan Fender gjøre tilgjengelig fastvareoppdateringer for din Mustang-forsterker for å forbedre driften eller for å legge til nye funksjoner. For å oppdatere fastvaren på forsterkeren din, må du koble den via USB-porten til en datamaskin med Fender FUSE-programvare og en internettforbindelse.

Se Fender FUSE-manualen på https://fuse.fender.com/support for detaljer.

FAQ

Det er flere flotte steder du kan gå for å lære mer om din Mustang og musikk generelt:

www.fender.com/support
Bli med i et Fender Community-forum der du kan stille spørsmål og lese tråder. Det finnes til og med et forum bare for Mustang: www.fender.com/community/forums
Finn læremateriell om musikkteori og noter hos Hal Leonard Publications: www.halleonard.com

Merke
