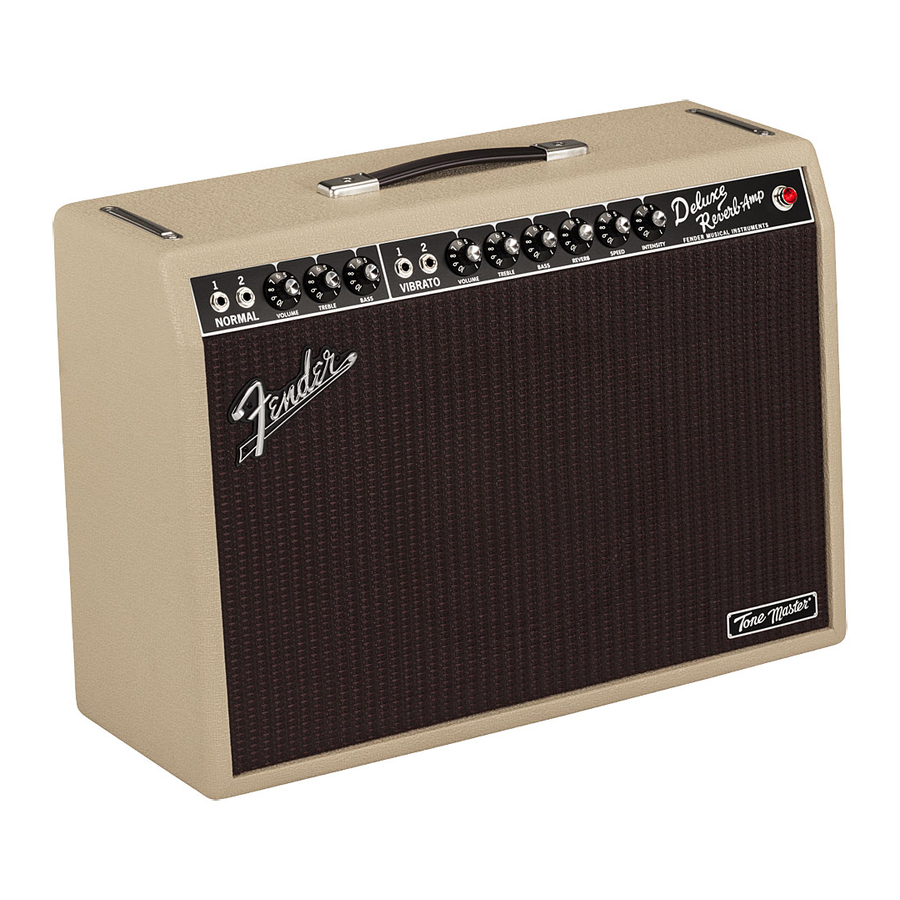

Fender Tone Master Deluxe Reverb - Forsterker Manual

INTRODUKSJON

I en dristig Fender-nyvinning bruker Tone Master Deluxe Reverb-forsterkeren massiv digital prosessorkraft for å oppnå en enkelt bemerkelsesverdig sonisk bragd: å trofast modellere kretsløpet og 22-watts effektutgang fra en original Deluxe rørforsterker. Ved å bruke en høyytelses 100-watts digital effektforsterker for å oppnå takhøyden og det dynamiske området til en ekte vintage Deluxe rørforsterker, sammen med punchen og varmen fra en enkelt Celestion® G12 NEO Creamback-høyttaler og et resonant furukabinett, er resultatet rørfri Deluxe Reverb-tone, volum og dynamikk praktisk talt ikke til å skille fra den originale helrørsforsterkeren. Og med alle disse funksjonene er Tone Master Deluxe Reverb faktisk bare omtrent halvparten av vekten til en helrørs Deluxe.

Funksjoner på frontpanelet gir gitarister en spilleopplevelse som er identisk med rørversjonen, inkludert Fenders verdensstandard reverb- og tremoloeffekter. Ytterligere funksjoner på bakpanelet gir moderne bekvemmelighet og fleksibilitet – inkludert en effektvelger for full effekt og fem dempede innstillinger, balansert XLR-linjeutgang med impulsrespons (IR) kabinettsimuleringer, mute-bryter for lydløs scene- eller opptaksbruk, USB-port for fastvareoppgraderinger og mer.

Registrer din Tone Master Deluxe Reverb online på start.fender.com.

KONTROLLPANEL

1. NORMAL CHANNEL INPUTS: Koble instrumentet her. Normal inngang 1 gir full følsomhet; normal inngang 2 har justert følsomhet (-6dB) for litt mørkere tone og renere respons med high-gain instrumenter.
2. NORMAL CHANNEL VOLUME: Kontrollerer volumnivået for begge normal kanalinnganger.
3. NORMAL CHANNEL TREBLE: Kontrollerer diskantresponsen for begge normal kanalinnganger.
4. NORMAL CHANNEL BASS: Kontrollerer bassresponsen for begge normal kanalinnganger.
5. VIBRATO CHANNEL INPUTS: Koble instrumentet her for å bruke innebygd "vibrato" (tremolo) effekt. Inngang 1 gir full følsomhet; inngang 2 har justert følsomhet (-6dB) for litt mørkere tone og renere respons med high-gain instrumenter.
6. VIBRATO CHANNEL VOLUME: Kontrollerer volumnivået for begge vibrato kanalinnganger.
7. VIBRATO CHANNEL TREBLE: Kontrollerer diskantresponsen for begge vibrato kanalinnganger.
8. VIBRATO CHANNEL BASS: Kontrollerer bassresponsen for begge vibrato kanalinnganger.
9. REVERB: Kontrollerer reverb-effektnivået. Ingen reverb høres når kontrollen er dreid helt mot klokken. Reverb kan også slås på og av med den medfølgende to-knappers fotbryteren.
10. SPEED: Kontrollerer "vibrato" (tremolo) effekthastighet.
11. INTENSITY: Kontrollerer "vibrato" (tremolo) effekt dybde. Ingen effekt høres når kontrollen er dreid helt mot klokken. Effekten kan også slås på og av med den medfølgende to-knappers fotbryteren.
12. POWER JEWEL: Lyser rødt når forsterkeren er på; blinker mellom rødt og gult under oppvarming. Lyser gult i MUTE-modus (O).

BAKPANEL

13. IEC POWER INLET: Koble den medfølgende strømledningen til et jordet uttak i samsvar med inngangsspenningen og frekvensen som er spesifisert ved siden av innløpet. Universell 100V-240V drift.
14. POWER: Slår forsterkeren på og av (on/off).
15. MUTE: Demper effektforsterkeren. Når den er i MUTE-modus, forblir XLR-linjeutgangen aktiv for studio- eller "stille scene"-bruk, og POWER JEWEL (L)-belysningen endres fra rød til gul.
16. OUTPUT POWER: Velgerbryteren tilbyr full effekt (22 watt) og fem andre dempede wattinnstillinger som skreddersyr rom-/lokale total lydstyrke. Still forsterkerens frontpanelkanalvolum til personlig preferanse for rør-emulert respons, og still deretter OUTPUT POWER til foretrukket nivå.

CABINET SIM: Når du bruker XLR BALANCED LINE OUTPUT (T), tilbyr denne bryteren tre forskjellige tonale alternativer – et flatt, ufarget forsterkersignal uten høyttalerkabinettemulering (OFF); og to impulsrespons (IR)-profiler som emulerer forskjellige høyttaler-/mikrofonplasseringer:

IR PROFILE 1: Dynamisk mikrofon nærmikrofonert ved kanten av høyttalerkjeglens senterhette for uttalt attack og definisjon. IR opprettet ved hjelp av en Shure® SM57-mikrofon.

IR PROFILE 2: Dynamisk mikrofon nærmikrofonert ved kanten av høyttalerkjeglens senterhette for økt bassrespons og jevnere mellomtone. IR opprettet ved hjelp av en Sennheiser® MD 421-mikrofon.

17. BALANCED LINE OUTPUT LEVEL: Justerer utgangsnivået for XLR BALANCED LINE OUTPUT (T) for eksterne enheter og systemer (dvs. PA- og opptaksutstyr), enten mikrofon- eller linjenivå.
18. GROUND LIFT: Når du bruker XLR BALANCED LINE OUTPUT (T), kan aktivering av denne knappen eliminere brum eller støy som følge av tilkobling til feil jordet utstyr.
19. XLR BALANCED LINE OUTPUT: For balansert tilkobling til eksterne enheter og systemer (dvs. PA-systemer og opptaksutstyr). XLR-linjeutgangen forblir aktiv når forsterkeren er i MUTE-modus (O).
20. FOOTSWITCH: Koble den medfølgende to-knappers fotbryteren for reverb og tremolo på/av (on/off) her.
21. USB PORT (NOT SHOWN): For fastvareoppdateringer er det en USB-port på undersiden av chassiset under OUTPUT POWER-delen. Besøk fender.com/firmware/support for periodiske fastvareoppdateringer som forbedrer og forsterker Tone Master-opplevelsen.

Alle ikke-FMIC-produktnavn og varemerker som vises i denne håndboken tilhører sine respektive eiere og brukes kun til å identifisere produktene hvis lyder ble studert under IR-utviklingen for dette produktet. Bruken av disse produktene og varemerkene innebærer ikke noe tilknytning, forbindelse, sponsing eller godkjenning mellom FMIC og med eller av noen tredjepart.

SPESIFIKASJONER

Produktspesifikasjoner kan endres uten varsel.
