Fender Tone Master Deluxe Reverb - Εγχειρίδιο Ενισχυτή

ΕΙΣΑΓΩΓΗ

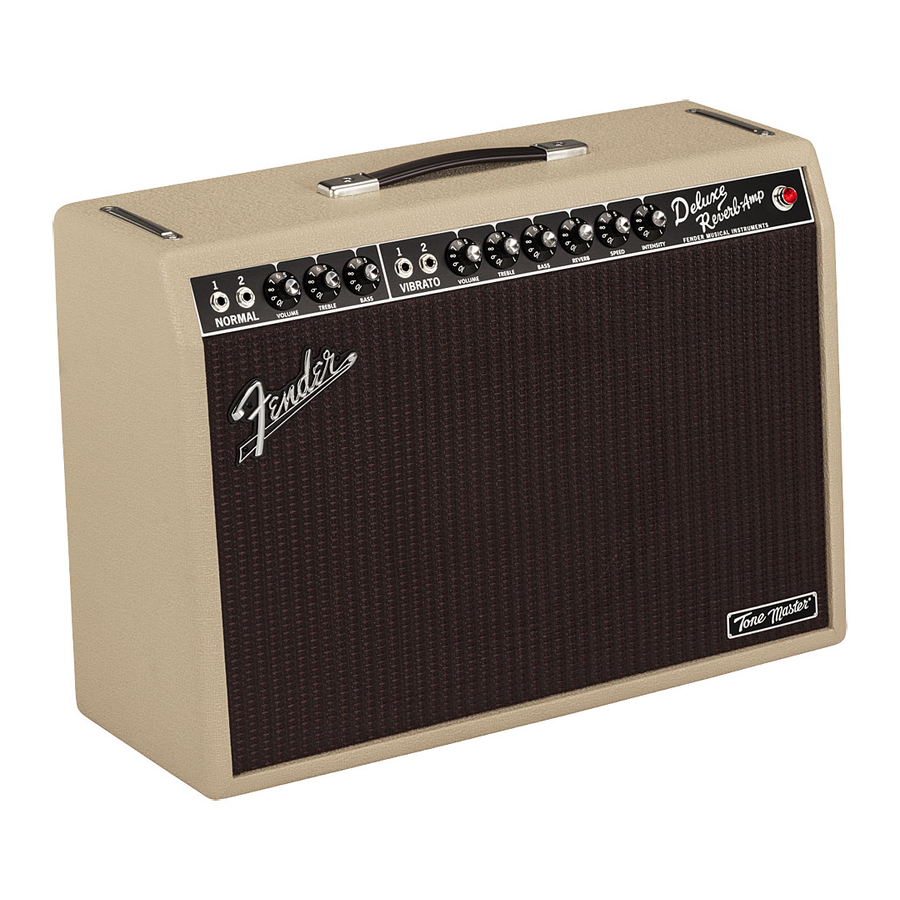

Σε μια τολμηρή πρώτη κίνηση της Fender, ο ενισχυτής Tone Master Deluxe Reverb χρησιμοποιεί τεράστια ψηφιακή επεξεργαστική ισχύ για να επιτύχει ένα μοναδικό αξιοσημείωτο ηχητικό κατόρθωμα: την πιστή μοντελοποίηση του κυκλώματος και της ισχύος εξόδου 22 watt ενός αυθεντικού ενισχυτή λυχνίας Deluxe. Χρησιμοποιώντας έναν ψηφιακό ενισχυτή ισχύος 100 watt υψηλής απόδοσης για να επιτύχει το headroom και το δυναμικό εύρος ενός πραγματικού vintage ενισχυτή λυχνίας Deluxe, σε συνδυασμό με το punch και τη ζεστασιά ενός μεμονωμένου ηχείου Celestion® G12 NEO Creamback και ένα αντηχητικό πεύκινο κουτί, το αποτέλεσμα είναι ο ήχος, η ένταση και η δυναμική του Deluxe Reverb χωρίς λυχνίες ουσιαστικά αδιαχώριστα από το πρωτότυπο με λυχνίες. Και με όλα αυτά τα χαρακτηριστικά, ο Tone Master Deluxe Reverb είναι στην πραγματικότητα περίπου το μισό βάρος ενός Deluxe με λυχνίες.

Τα χαρακτηριστικά του μπροστινού πίνακα δίνουν στους κιθαρίστες μια εμπειρία παιχνιδιού πανομοιότυπη με την έκδοση με λυχνίες, συμπεριλαμβανομένων των παγκόσμιας κλάσης εφέ reverb και tremolo της Fender. Επιπλέον χαρακτηριστικά στον πίσω πίνακα προσφέρουν σύγχρονη ευκολία και ευελιξία—συμπεριλαμβανομένου ενός επιλογέα ισχύος εξόδου για πλήρη ισχύ και πέντε ρυθμίσεις εξασθένησης, ισορροπημένη έξοδο γραμμής XLR με προσομοιώσεις καμπίνας απόκρισης ώθησης (IR), διακόπτη σίγασης για αθόρυβη χρήση στη σκηνή ή στην ηχογράφηση, θύρα USB για αναβαθμίσεις υλικολογισμικού και άλλα.

Καταχωρίστε τον Tone Master Deluxe Reverb online στο start.fender.com.

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

1. ΕΙΣΟΔΟΙ ΚΑΝAΛΙΟΥ NORMAL: Συνδέστε το όργανο εδώ. Η κανονική είσοδος 1 παράγει πλήρη ευαισθησία. η κανονική είσοδος 2 έχει προσαρμοσμένη ευαισθησία (-6dB) για ελαφρώς πιο σκούρο τόνο και καθαρότερη απόκριση με όργανα υψηλού κέρδους.
2. ΕΝΤΑΣΗ ΚΑΝAΛΙΟΥ NORMAL: Ελέγχει το επίπεδο έντασης και των δύο εισόδων κανονικού καναλιού.
3. ΠΡΙΜΑ ΚΑΝAΛΙΟΥ NORMAL: Ελέγχει την απόκριση των πρίμων και των δύο εισόδων κανονικού καναλιού.
4. ΜΠΑΣΑ ΚΑΝAΛΙΟΥ NORMAL: Ελέγχει την απόκριση των μπάσων και των δύο εισόδων κανονικού καναλιού.
5. ΕΙΣΟΔΟΙ ΚΑΝAΛΙΟΥ VIBRATO: Συνδέστε το όργανο εδώ για να χρησιμοποιήσετε το ενσωματωμένο εφέ "vibrato" (τρέμολο). Η είσοδος 1 παράγει πλήρη ευαισθησία. η είσοδος 2 έχει προσαρμοσμένη ευαισθησία (-6dB) για ελαφρώς πιο σκούρο τόνο και καθαρότερη απόκριση με όργανα υψηλού κέρδους.
6. ΕΝΤΑΣΗ ΚΑΝAΛΙΟΥ VIBRATO: Ελέγχει το επίπεδο έντασης και των δύο εισόδων καναλιού vibrato.
7. ΠΡΙΜΑ ΚΑΝAΛΙΟΥ VIBRATO: Ελέγχει την απόκριση των πρίμων και των δύο εισόδων καναλιού vibrato.
8. ΜΠΑΣΑ ΚΑΝAΛΙΟΥ VIBRATO: Ελέγχει την απόκριση των μπάσων και των δύο εισόδων καναλιού vibrato.
9. REVERB: Ελέγχει το επίπεδο εφέ reverb. Δεν ακούγεται reverb όταν το χειριστήριο είναι στραμμένο πλήρως αριστερόστροφα. Το Reverb μπορεί επίσης να ενεργοποιηθεί και να απενεργοποιηθεί χρησιμοποιώντας τον παρεχόμενο ποδοδιακόπτη δύο κουμπιών.
10. SPEED: Ελέγχει τον ρυθμό του εφέ "vibrato" (τρέμολο).
11. INTENSITY: Ελέγχει το βάθος του εφέ "vibrato" (τρέμολο). Κανένα εφέ δεν ακούγεται όταν το χειριστήριο είναι στραμμένο πλήρως αριστερόστροφα. Το εφέ μπορεί επίσης να ενεργοποιηθεί και να απενεργοποιηθεί χρησιμοποιώντας τον παρεχόμενο ποδοδιακόπτη δύο κουμπιών.
12. POWER JEWEL: Φωτίζει με κόκκινο χρώμα όταν ο ενισχυτής είναι ενεργοποιημένος. αναβοσβήνει μεταξύ κόκκινου και πορτοκαλί κατά τη διάρκεια της προθέρμανσης. Φωτίζει με πορτοκαλί χρώμα στη λειτουργία MUTE (O).

ΠΙΣΩ ΠΛΑΙΣΙΟ

13. ΕΙΣΟΔΟΣ ΤΡΟΦΟΔΟΣΙΑΣ IEC: Συνδέστε το παρεχόμενο καλώδιο τροφοδοσίας σε μια γειωμένη πρίζα σύμφωνα με την τάση και τη συχνότητα τροφοδοσίας που καθορίζονται δίπλα στην είσοδο. Universal λειτουργία 100V-240V.
14. POWER: Ενεργοποιεί και απενεργοποιεί τον ενισχυτή.
15. MUTE: Σιγάζει τον ενισχυτή ισχύος. Όταν βρίσκεται σε λειτουργία MUTE (σίγαση), η έξοδος γραμμής XLR παραμένει ενεργή για χρήση σε στούντιο ή "αθόρυβη σκηνή" και ο φωτισμός POWER JEWEL (L) αλλάζει από κόκκινο σε πορτοκαλί.
16. OUTPUT POWER: Ο διακόπτης επιλογής προσφέρει πλήρη ισχύ (22 watt) και πέντε άλλες ρυθμίσεις εξασθένησης watt που προσαρμόζουν τη συνολική ένταση του δωματίου/χώρου. Ρυθμίστε την ένταση του καναλιού στον μπροστινό πίνακα του ενισχυτή στην προσωπική σας προτίμηση για απόκριση εξομοιωμένης λυχνίας και, στη συνέχεια, ρυθμίστε την OUTPUT POWER (ισχύ εξόδου) στο προτιμώμενο επίπεδο.

CABINET SIM: Όταν χρησιμοποιείτε την XLR BALANCED LINE OUTPUT (T) (Ισορροπημένη έξοδος γραμμής XLR), αυτός ο διακόπτης προσφέρει τρεις διαφορετικές ηχητικές επιλογές—ένα επίπεδο, άχρωμο σήμα ενισχυτή χωρίς εξομοίωση καμπίνας ηχείων (OFF). και δύο προφίλ απόκρισης ώθησης (IR) που εξομοιώνουν διαφορετικούς συνδυασμούς τοποθέτησης ηχείου/μικροφώνου:

IR PROFILE 1: Δυναμικό μικρόφωνο κοντά στο καπάκι του κέντρου του κώνου του ηχείου για έντονη επίθεση και ευκρίνεια. Το IR δημιουργήθηκε χρησιμοποιώντας ένα μικρόφωνο Shure® SM57.

IR PROFILE 2: Δυναμικό μικρόφωνο κοντά στο καπάκι του κέντρου του κώνου του ηχείου για αυξημένη απόκριση μπάσων και ομαλότερα μεσαία. Το IR δημιουργήθηκε χρησιμοποιώντας ένα μικρόφωνο Sennheiser® MD 421.

17. BALANCED LINE OUTPUT LEVEL: Ρυθμίζει το επίπεδο εξόδου της XLR BALANCED LINE OUTPUT (T) (Ισορροπημένη έξοδος γραμμής XLR) για εξωτερικές συσκευές και συστήματα (δηλ. PA και εξοπλισμό εγγραφής), είτε σε επίπεδο μικροφώνου είτε σε επίπεδο γραμμής.
18. GROUND LIFT: Όταν χρησιμοποιείτε την XLR BALANCED LINE OUTPUT (T) (Ισορροπημένη έξοδος γραμμής XLR), η ενεργοποίηση αυτού του κουμπιού μπορεί να εξαλείψει τον βόμβο ή τον θόρυβο που προκύπτει από τη σύνδεση σε εξοπλισμό με ακατάλληλη γείωση.
19. XLR BALANCED LINE OUTPUT: Για ισορροπημένη σύνδεση σε εξωτερικές συσκευές και συστήματα (δηλ. συστήματα PA και εξοπλισμό εγγραφής). Η έξοδος γραμμής XLR παραμένει ενεργή όταν ο ενισχυτής βρίσκεται σε λειτουργία MUTE (O) (σίγαση).
20. FOOTSWITCH: Συνδέστε εδώ τον παρεχόμενο ποδοδιακόπτη δύο κουμπιών για ενεργοποίηση/απενεργοποίηση reverb και tremolo.
21. ΘΥΡΑ USB (ΔΕΝ ΕΜΦΑΝΙΖΕΤΑΙ): Για ενημερώσεις υλικολογισμικού, μια θύρα USB βρίσκεται στην κάτω πλευρά του πλαισίου κάτω από την ενότητα OUTPUT POWER (Ισχύς εξόδου). Επισκεφθείτε τη διεύθυνση fender.com/firmware/support για περιοδικές ενημερώσεις υλικολογισμικού που βελτιώνουν και ενισχύουν την εμπειρία Tone Master.

Όλα τα ονόματα προϊόντων και τα εμπορικά σήματα που δεν ανήκουν στην FMIC που εμφανίζονται σε αυτό το εγχειρίδιο είναι ιδιοκτησία των αντίστοιχων κατόχων τους και χρησιμοποιούνται αποκλειστικά για την αναγνώριση των προϊόντων των οποίων οι ήχοι μελετήθηκαν κατά την ανάπτυξη IR για αυτό το προϊόν. Η χρήση αυτών των προϊόντων και εμπορικών σημάτων δεν υποδηλώνει καμία σχέση, σύνδεση, χορηγία ή έγκριση μεταξύ της FMIC και με ή από οποιονδήποτε τρίτο.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Οι προδιαγραφές του προϊόντος υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
