Fender Tone Master Deluxe Reverb - Manuali i Amplifikatorit

HYRJE

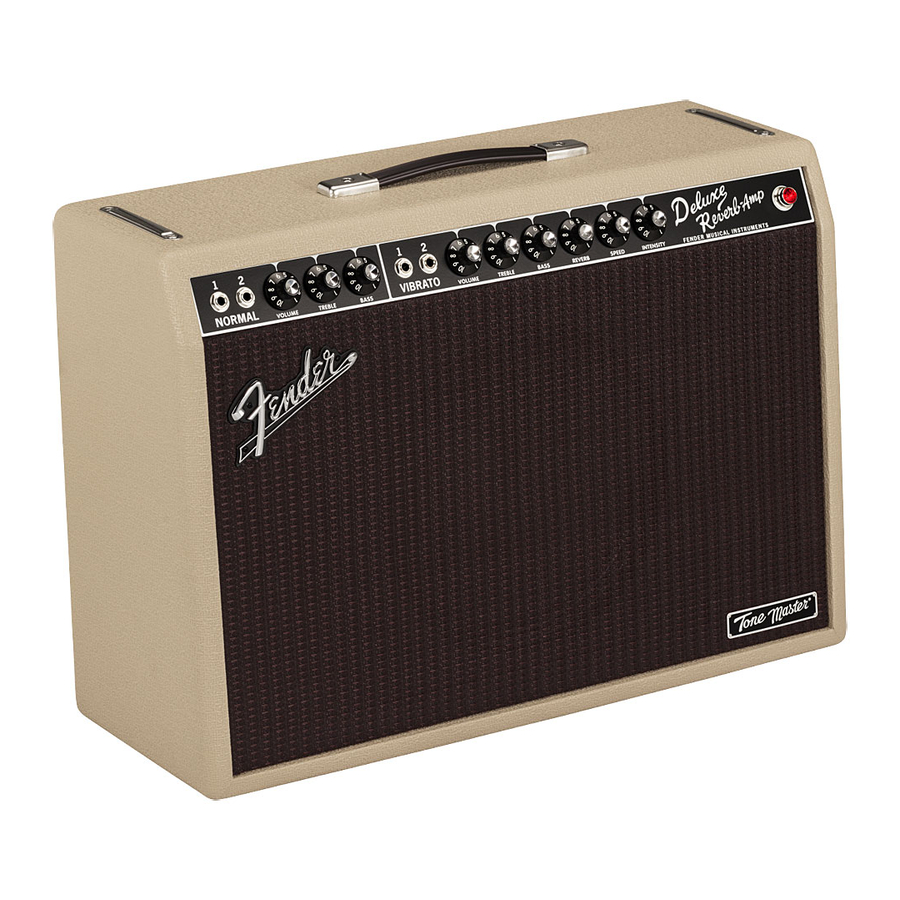

Në një hap të guximshëm të parë nga Fender, amplifikatori Tone Master Deluxe Reverb përdor fuqi masive të përpunimit dixhital për të arritur një arritje të vetme të jashtëzakonshme zanore: modelimin besnik të qarkut dhe fuqinë dalëse 22-vat të një amplifikatori origjinal Deluxe me llamba. Duke përdorur një amplifikator fuqie dixhitale 100-vat me performancë të lartë për të arritur hapësirën e kokës dhe gamën dinamike të një amplifikatori Deluxe me llamba të vërtetë vintage, të kombinuar me goditjen dhe ngrohtësinë e një altoparlanti të vetëm Celestion® G12 NEO Creamback dhe një kabinet rezonant pishe, rezultati është toni, volumi dhe dinamika Deluxe Reverb pa llamba praktikisht të padallueshme nga origjinali i të gjitha llambave. Dhe me të gjitha këto veçori, Tone Master Deluxe Reverb në fakt është vetëm rreth gjysma e peshës së një Deluxe tërësisht me llamba.

Veçoritë e panelit të përparmë u japin kitaristëve një përvojë loje identike me versionin me llamba, duke përfshirë efektet e reverbit dhe tremolos të standardit botëror të Fender. Veçoritë shtesë të panelit të pasmë ofrojnë komoditet dhe fleksibilitet modern—duke përfshirë një përzgjedhës të fuqisë dalëse për fuqi të plotë dhe pesë cilësime të zbutura, dalje linje XLR të balancuar me simulime të kabinetit të përgjigjes impulsive (IR), çelës heshtjeje për përdorim të heshtur në skenë ose regjistrim, portë USB për përmirësime të firmuerit, dhe më shumë.

Regjistroni Tone Master Deluxe Reverb tuaj online në start.fender.com.

PANELI I KONTROLLIT

1. HYRJET E KANALIT NORMAL: Lidhni instrumentin këtu. Normal hyrja 1 prodhon ndjeshmëri të plotë; hyrja normale 2 ka ndjeshmëri të rregulluar (-6dB) për ton pak më të errët dhe përgjigje më të pastër me instrumente me fitim të lartë.
2. VOLUMI I KANALIT NORMAL: Kontrollon nivelin e volumit të të dyjave hyrjet e kanalit normal.
3. DISKANTI I KANALIT NORMAL: Kontrollon përgjigjen e diskantit të të dyjave hyrjet e kanalit normal.
4. BASI I KANALIT NORMAL: Kontrollon përgjigjen e basit të të dyjave hyrjet e kanalit normal.
5. HYRJET E KANALIT VIBRATO: Lidhni instrumentin këtu për të përdorur efektin e integruar "vibrato" (tremolo). Hyrja 1 prodhon ndjeshmëri të plotë; hyrja 2 ka ndjeshmëri të rregulluar (-6dB) për ton pak më të errët dhe përgjigje më të pastër me instrumente me fitim të lartë.
6. VOLUMI I KANALIT VIBRATO: Kontrollon nivelin e volumit të të dyjave hyrjet e kanalit vibrato.
7. DISKANTI I KANALIT VIBRATO: Kontrollon përgjigjen e diskantit të të dyjave hyrjet e kanalit vibrato.
8. BASI I KANALIT VIBRATO: Kontrollon përgjigjen e basit të të dyjave hyrjet e kanalit vibrato.
9. REVERB: Kontrollon nivelin e efektit të reverbit. Asnjë reverb nuk dëgjohet kur kontrolli kthehet plotësisht në drejtim të kundërt të akrepave të orës. Reverbi gjithashtu mund të ndizet dhe fiket duke përdorur pedalin me dy butona të përfshirë.
10. SHPEJTËSIA: Kontrollon shpejtësinë e efektit "vibrato" (tremolo).
11. INTENSITETI: Kontrollon thellësinë e efektit "vibrato" (tremolo). Asnjë efekt nuk dëgjohet kur kontrolli kthehet plotësisht në drejtim të kundërt të akrepave të orës. Efekti gjithashtu mund të ndizet dhe fiket duke përdorur pedalin me dy butona të përfshirë.
12. POWER JEWEL: Ndriçon me të kuqe kur amplifikatori është i ndezur; pulson midis të kuqes dhe qelibarit gjatë ngrohjes. Ndriçon me qelibar në modalitetin MUTE (O).

PANELI I PASMË

13. HYRJA E ENERGJISË IEC: Lidhni kordonin e energjisë të përfshirë në një prizë të tokëzuar në përputhje me tensionin dhe frekuencën e energjisë hyrëse të specifikuar pranë hyrjes. Funksionim universal 100V-240V.
14. NDEZJA: Ndez dhe fik amplifikatorin.
15. MUTE (Heshtje): Hesht amplifikatorin e fuqisë. Kur jeni në modalitetin MUTE (Heshtje), dalja e linjës XLR mbetet aktive për përdorim në studio ose "skenë të qetë", dhe ndriçimi POWER JEWEL (L) ndryshon nga e kuqe në qelibar.
16. FUQIA DALËSE: Çelësi përzgjedhës ofron fuqi të plotë (22 vat) dhe pesë cilësime të tjera të zbutura të vatit që përshtatin zhurmën e përgjithshme të dhomës/vendit. Vendosni volumin e kanalit të panelit të përparmë të amplifikatorit sipas preferencave personale për përgjigjen e emuluar të llambës, pastaj vendosni FUQINË DALËSE në nivelin e preferuar.

SIMULIMI I KABINETIT: Kur përdorni DALJEN E LINJËS SË BALANCUAR XLR (T), ky çelës ofron tre opsione të ndryshme tonale—një sinjal i sheshtë, i pakoloruar i amplifikatorit pa emulim të kabinetit të altoparlantit (OFF); dhe dy profile të përgjigjes impulsive (IR) që emulojnë kombinime të ndryshme të vendosjes së altoparlantit/mikrofonit:

IR PROFILE 1 (PROFILI IR 1): Mikrofon dinamik i mikrofonuar afër në buzë të kapakut qendror të konit të altoparlantit për sulm dhe definicion të theksuar. IR i krijuar duke përdorur një mikrofon Shure® SM57.

IR PROFILE 2 (PROFILI IR 2): Mikrofon dinamik i mikrofonuar afër në buzë të kapakut qendror të konit të altoparlantit për rritje të përgjigjes së basit dhe mesatare më të butë. IR i krijuar duke përdorur një mikrofon Sennheiser® MD 421.

17. NIVELI I DALJES SË LINJËS SË BALANCUAR: Rregullon nivelin e daljes së DALJES SË LINJËS SË BALANCUAR XLR (T) për pajisje dhe sisteme të jashtme (d.m.th., pajisje PA dhe regjistrimi), pavarësisht nëse është nivel mikrofoni ose linje.
18. GROUND LIFT (Ngritja e Tokëzimit): Kur përdorni DALJEN E LINJËS SË BALANCUAR XLR (T), angazhimi i këtij butoni mund të eliminojë zhurmën ose gumëzhimën që rezulton nga lidhja me pajisje të patokëzuara siç duhet.
19. DALJA E LINJËS SË BALANCUAR XLR: Për lidhje të balancuar me pajisje dhe sisteme të jashtme (d.m.th., sisteme PA dhe pajisje regjistrimi). Dalja e linjës XLR mbetet aktive kur amplifikatori është në modalitetin MUTE (Heshtje) (O).
20. FOOTSWITCH (Pedal): Lidhni pedalin me dy butona të përfshirë për ndezjen/fikjen e reverbit dhe tremolos këtu.
21. PORTA USB (NUK TREGOHET): Për përditësime të firmuerit, një portë USB ndodhet në pjesën e poshtme të shasisë nën seksionin OUTPUT POWER (FUQIA DALËSE). Vizitoni fender.com/firmware/support për përditësime periodike të firmuerit që përmirësojnë dhe përmirësojnë përvojën Tone Master.

Të gjitha emrat e produkteve dhe markat tregtare jo-FMIC që shfaqen në këtë manual janë pronë e pronarëve të tyre përkatës dhe përdoren vetëm për të identifikuar produktet tingujt e të cilëve u studiuan gjatë zhvillimit të IR për këtë produkt. Përdorimi i këtyre produkteve dhe markave tregtare nuk nënkupton asnjë lidhje, lidhje, sponsorizim ose miratim midis FMIC dhe me ose nga ndonjë palë e tretë.

SPECIFIKIMET

Specifikimet e produktit mund të ndryshojnë pa paralajmërim.
