HYRJE

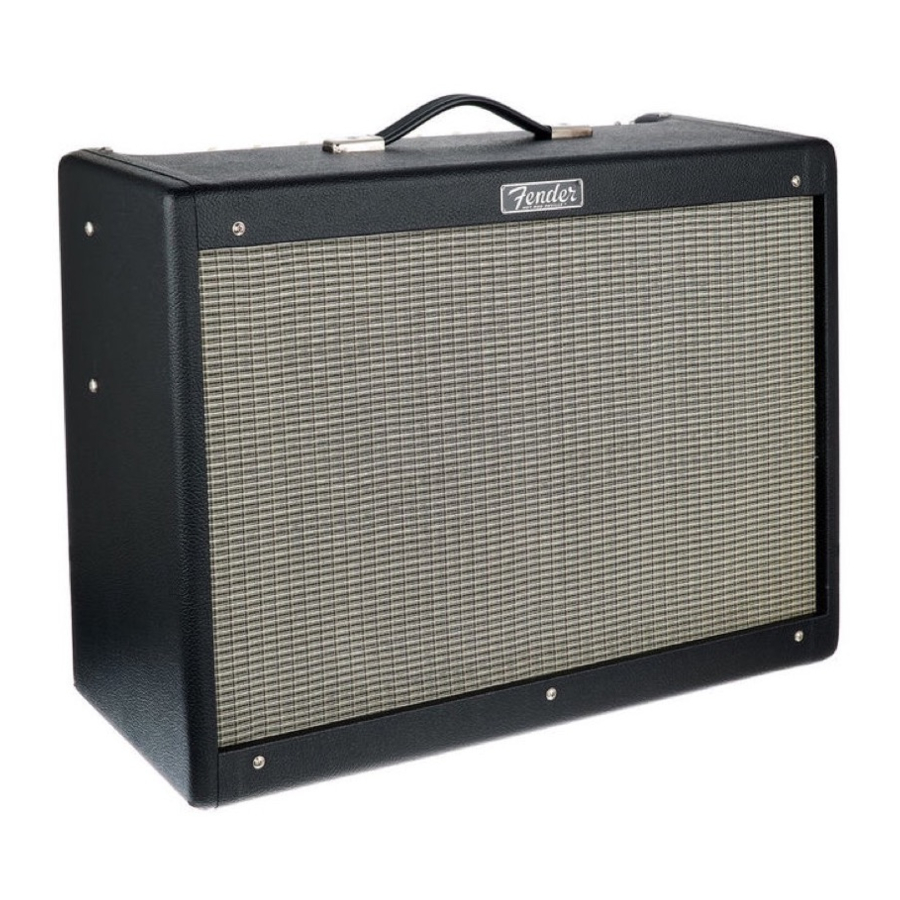

Kitaristët kudo i vlerësojnë përforcuesit Hot Rod për volumin e tyre të madh, besueshmërinë, reagimin ndaj pedaleve të efekteve dhe përballueshmërinë. Hot Rod Deluxe IV është një kombinim tubash 40-vat 1x12" i zjarrtë i pajisur me fuqi dhe performancë të tepërt, veçori të shkëlqyera dhe një pamje klasike.

Hot Rod DeVille është standardi për kitaristët që performojnë në mbarë botën dhe përforcuesi ideal për të krijuar tingullin tuaj personal. Kombinimi Hot Rod DeVille IV ofron mallrat dhe më shumë, me 60 vat fuqi tubash që drejtojnë një palë altoparlantë 12" të zjarrtë, performancë të tepërt, veçori të shkëlqyera dhe një pamje klasike.

Veçoritë përfshijnë:

• Qark i modifikuar i parangrohësit për definicion të shtuar të notave në kanalet e mbingarkesës
• Modifikim i butësisë Spring Reverb
• Altoparlantë Celestion® 12" A-TYPE
• Dorezë rripi e përforcuar me çelik
• Çelësa tregues të fildishtë
• Teksturë dhe grafikë e përmirësuar e panelit të kontrollit
• Pëlhurë rrjete argjendi e vjetëruar lehtë
• Kabinet pishe për reduktimin e peshës
• Mbulesë dhe pedale me dy butona

PANELI I KONTROLLIT

1. INPUT 1: Hyrje me ndjeshmëri normale ideale për përdorim me shumicën e kitarave. Çdo folë hyrëse mund të përdoret me çdo lloj kitare në varësi të karakterit tonal që preferoni. Eksperimentoni dhe përdorni hyrjen që ju tingëllon më së miri.
2. INPUT 2: Hyrje me ndjeshmëri më të ulët (-6dB) ofron përgjigje më të pastër me kitara me prodhim të lartë dhe të para-amplifikuara. Mund të përdorni hyrjen 1 dhe hyrjen 2 njëkohësisht me dy kitara ose një kitarë dhe një mikrofon, për shembull. Ndjeshmëritë e hyrjes bëhen të barabarta kur përdoren njëkohësisht.
3. NORMAL/BRIGHT: Shtypni për të rritur tonet me frekuencë të lartë të kanalit NORMAL.
4. VOLUME: Rregullon volumin e kanalit NORMAL.
5. MORE DRIVE: Shtypni për të rritur fitimin dhe shtrembërimin e kanalit DRIVE.
6. DRIVE: Rritni cilësimin DRIVE për të prodhuar më shumë shtrembërim dhe qëndrueshmëri. Përdorni cilësime më të ulëta DRIVE për të prodhuar tinguj më të pastër.
7. CHANNEL INDICATOR: Kanali NORMAL (fikur), kanali DRIVE (i verdhë), kanali MORE DRIVE (i kuq).
8. TREBLE: Rregullon tonin me frekuencë të lartë.
9. BASS: Rregullon tonin me frekuencë të ulët.
10. MIDDLE: Rregullon tonin me frekuencë të mesme.
11. CHANNEL SELECT: Kanali NORMAL (jashtë), kanali DRIVE (brenda).
12. MASTER: Përdorni për të rregulluar zërin e kanaleve DRIVE dhe MORE DRIVE në lidhje me DRIVE (F).
13. REVERB: Rregullon nivelin e efektit të reverb.
14. PRESENCE: Rregullon tonin në një pikë në rrugën e sinjalit pas qarkut të parangrohësit për të ofruar formësim unik të tonit me frekuencë ultra të lartë.
15. PREAMP OUT/POWER AMP IN: Folë hyrëse/dalëse multifunksionale që mund të përdoren në një sërë konfigurimesh:
    Effects Loop: Lidhni PREAMP OUT me hyrjen e pajisjes suaj të efekteve dhe lidhni daljen e efekteve me folën POWER AMP IN.
    Përforcues të shumtë Hot Rod: Lidhni PREAMP OUT në njësinë primare me POWER AMP IN në njësinë ndihmëse. Njësia primare përdoret për të kontrolluar të gjitha njësitë ndihmëse, përveç REVERB dhe PRESENCE, të cilat mbeten aktive në secilën njësi ndihmëse.
    Regjistrim/Përforcim i zërit: Lidhni PREAMP OUT me folën hyrëse të pajisjeve të zërit.
    Përdorni kabllo instrumenti (të mbrojtura) me priza TS (maja-mëngë) për lidhjet. Të dyja folët PREAMP OUT dhe POWER AMP IN ndodhen përpara Reverb dhe Presence në rrugën e sinjalit.
16. FOOTSWITCH: Lidhni pedalen e përfshirë këtu për të aktivizuar zgjedhjen nga distanca të kanaleve NORMAL/DRIVE/MORE DRIVE. Butoni CHANNEL SELECT (K) në panelin e kontrollit është i çaktivizuar kur pedale është e lidhur. Kablloja e altoparlantit (e pa mbrojtur) është superiore ndaj kabllos së instrumentit (e mbrojtur) për lidhjen e pedales.
17. POWER INDICATOR: Ndriçon kur njësia është e ndezur. Zhvidhosni xhevahirin e kuq për të hyrë në llambë (tipi T47) për zëvendësim.
18. STANDBY: Përdorni STANDBY në vend që të fikni energjinë gjatë pushimeve të shkurtra për të shmangur nevojën për të pritur që tubat të ngrohen kur dëshironi të filloni të luani përsëri. Gjithashtu, mbajeni përforcuesin në STANDBY për 30 sekondat e para kur ndizni energjinë për herë të parë për t'u dhënë tubave një cikël të butë ngrohjeje. Përdorimi i STANDBY do të zgjasë jetëgjatësinë e tubave të përforcuesit duke reduktuar goditjen e ciklit të nxehjes/ftohjes në fijet e tubave.
19. POWER: Ndez dhe fik përforcuesin.

PAMJA E PASME E SHASISË

20. POWER CORD: Lidhni me një prizë të tokëzuar në përputhje me vlerësimet e tensionit dhe frekuencës të specifikuara në panelin e pasmë të përforcuesit tuaj.
21. FUSE: Siguresa e mbron njësinë nga defektet elektrike. Zëvendësoni siguresat vetëm me llojin dhe vlerësimin e specifikuar në mbajtësin e siguresës. Nëse njësia fryn vazhdimisht siguresat, bëni që njësia të testohet në një Qendër Shërbimi të autorizuar të Fender.
22. MAIN SPEAKER JACK: Një nga konfigurimet e mëposhtme të altoparlantëve (i brendshëm ose i jashtëm) duhet të jetë gjithmonë i lidhur kur njësia është ON për të parandaluar dëmtimin e përforcuesit:

    * Futni një prizë të hapur (pa altoparlantë të lidhur) në folën Main Speaker (V) për konfigurimin tre.
23. EXTERNAL SPEAKER JACK: Kjo folë është e lidhur paralelisht me folën kryesore të altoparlantit dhe duhet të përdoret vetëm me një ngarkesë altoparlanti ose një prizë të hapur të lidhur me folën kryesore të altoparlantit, siç tregohet më sipër në diagramin MAIN SPEAKER JACK.
24. TUBES: Përforcuesi juaj i ri Fender vjen i pajisur me tubat me cilësi më të lartë të disponueshëm, të marrë nga prodhues të ndryshëm në mbarë botën. Për shkak të parregullsive të rastit në furnizim, lloji specifik i tubit të përdorur në secilin përforcues mund të ndryshojë pa njoftim.
    Kur zëvendësoni tubat e daljes, ju lutemi vini re shënjimet specifike të tubave në tubat origjinalë të furnizuar nga fabrika me përforcuesin tuaj. Për shembull, llojet e tubave të daljes 6L6 të përdorura nga Fender përfshijnë, por nuk kufizohen në: 6L6GC; 6L6WXT; 6L6C; 6L6GE; etj. Instalimi i një lloji tjetër mund të kërkojë rregullim të konsiderueshëm nga një teknik i kualifikuar për të shmangur uljen e performancës dhe jetës së tubit.
    Përveç kësaj, Fender teston dhe rendit shumë nga tubat tanë të daljes bazuar në performancën e tyre të matur. Tubat e renditur shënohen me një etiketë në bazë me vlerësime të përafërta të kaltër, të bardhë dhe të kuqe plus vlerësime të sakta nga 1-10. Nëse përforcuesi juaj erdhi i furnizuar me, për shembull, një palë tuba fuqie GT-6L6-GE të përputhura të renditura në të bardhë-6, atëherë çdo palë tuba fuqie GT-6L6-GE të shënuara me një vlerësim të përafërt të bardhë do të jenë një zëvendësim i mirë. Nëse zëvendësimet e tubave shënohen si të bardhë-6, ato do të jenë një zëvendësim i përsosur i drejtpërdrejtë.
    Nëse keni pyetje ose shqetësime, kontaktoni shitësin tuaj të Fender ose qendrën e autorizuar të shërbimit.
25. PREAMP TUBE STABILIZER: Një stabilizues që thith dridhjet është instaluar rreth tubave të parangrohësit për të minimizuar mikrofonin e tubit që normalisht zhvillohet me kalimin e kohës. Stabilizuesi mund të përdoret me të gjithë tubat e parangrohësit që janë të pajtueshëm me përforcuesin tuaj Hot Rod.

SPECIFIKIMET

Specifikimet e produktit mund të ndryshojnë pa njoftim.
