SISSEJUHATUS

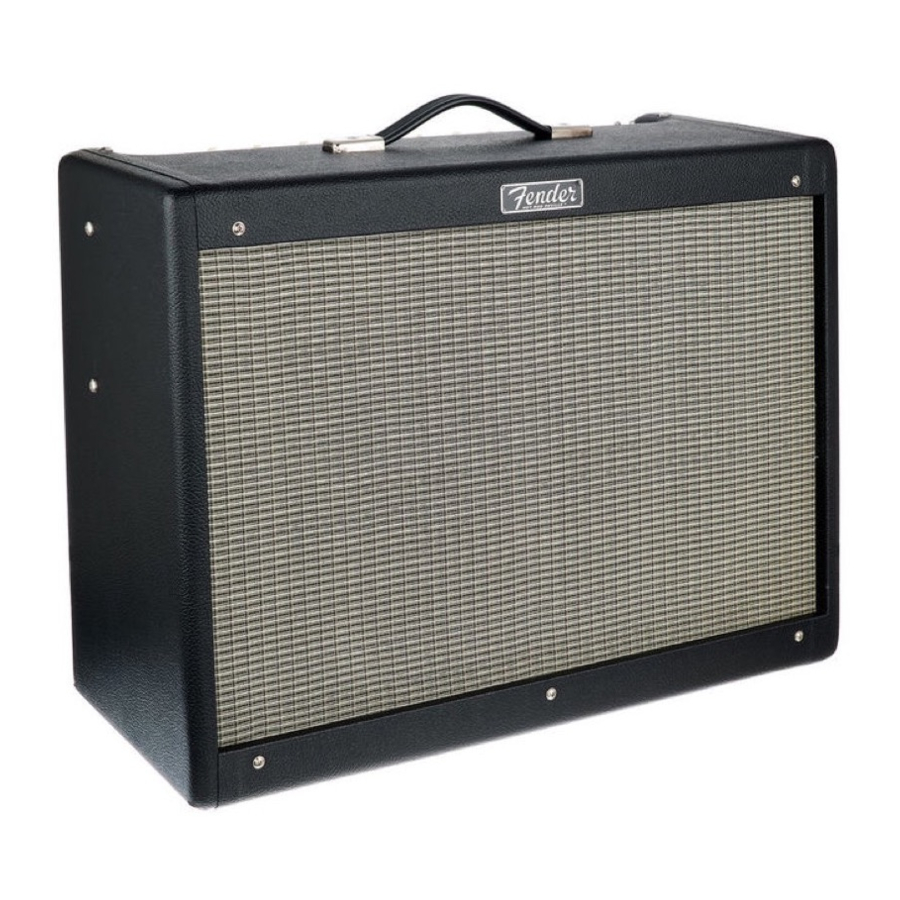

Töötavad kitarristid hindavad Hot Rod võimendeid nende suure helitugevuse, töökindluse, efektiplokkidele reageerimise ja taskukohasuse poolest. Hot Rod Deluxe IV on tuline 40-vatine 1x12" lampidega kombo, mis on varustatud võimsuse ja jõudlusega, suurepäraste funktsioonide ja klassikalise välimusega.

Hot Rod DeVille on ülemaailmselt esinevate kitarristide standard ja ideaalne võimendi oma tunnusheli loomiseks. Hot Rod DeVille IV kombo pakub head ja veelgi enamat, 60 vatti lampvõimsust, mis juhib tulist paari 12" kõlareid, rohkelt hot-rodded jõudlust, suurepäraseid funktsioone ja klassikalist välimust.

Funktsioonide hulka kuuluvad:

Modifitseeritud eelvõimendi vooluring, mis suurendab nootide selgust overdrive kanalites
Spring Reverb (vedruefekt) sujuvuse modifikatsioon
Celestion® 12" A-TYPE kõlarid
Terasest tugevdatud rihmakäepide
Elevandiluust osutiga nupud
Parandatud juhtpaneeli tekstuur ja graafika
Kergelt vananenud hõbedane iluvõre riie
Männipuidust korpus kaalu vähendamiseks
Kate ja kahe nupuga jalgpedaal

JUHTPANEEL

INPUT 1: Tavaline tundlikkuse sisend, mis sobib ideaalselt kasutamiseks enamiku kitarridega. Mõlemat sisendpesa saab kasutada mis tahes tüüpi kitarriga, sõltuvalt eelistatud tonaalsest iseloomust. Katsetage ja kasutage sisendit, mis teile kõige paremini kõlab.
INPUT 2: Madalama tundlikkusega sisend (-6dB) tagab puhtama vastuse suure väljundvõimsusega ja eelvõimendatud kitarridega. Saate kasutada sisendit 1 ja sisendit 2 samaaegselt kahe kitarri või näiteks kitarri ja mikrofoniga. Sisendtundlikkused muutuvad samaaegsel kasutamisel võrdseks.
NORMAL/BRIGHT: Vajutage sisse, et suurendada NORMAL kanali kõrgsageduslikke toone.
VOLUME: Reguleerib NORMAL kanali helitugevust.
MORE DRIVE: Vajutage sisse, et suurendada DRIVE kanali võimendust ja moonutust.
DRIVE: Suurendage DRIVE sätet, et tekitada rohkem moonutusi ja sustaini. Kasutage puhtamate helide tekitamiseks madalamaid DRIVE sätteid.
CHANNEL INDICATOR: NORMAL kanal (väljas), DRIVE kanal (kollane), MORE DRIVE kanal (punane).
TREBLE: Reguleerib kõrgsageduslikku tooni.
BASS: Reguleerib madalsageduslikku tooni.
MIDDLE: Reguleerib kesksageduslikku tooni.
CHANNEL SELECT: NORMAL kanal (väljas), DRIVE kanal (sees).
MASTER: Kasutage DRIVE ja MORE DRIVE kanalite valjuse reguleerimiseks koos DRIVE (F)-ga.
REVERB: Reguleerib reverb efekti taset.
PRESENCE: Reguleerib tooni signaalitee punktis pärast eelvõimendi vooluringi, et pakkuda ainulaadset ülikõrgsageduslikku tooni kujundamist.
PREAMP OUT/POWER AMP IN: Multifunktsionaalsed sisend-/väljundpesad, mida saab kasutada mitmesugustes konfiguratsioonides:
Effects Loop (efektide ahel): Ühendage PREAMP OUT oma efektiseadme sisendiga ja ühendage efektide väljund POWER AMP IN pesaga.
Multiple Hot Rod Amps (mitu Hot Rod võimendit): Ühendage PREAMP OUT esmase seadme küljest POWER AMP IN abiseadme külge. Esmane seade juhib kõiki abiseadmeid, välja arvatud REVERB ja PRESENCE, mis jäävad igal abiseadmel aktiivseks.
Recording/Sound Reinforcement (salvestamine/heli tugevdamine): Ühendage PREAMP OUT heliseadmete sisendpesaga.
Kasutage ühenduste jaoks TS (tip-sleeve) pistikutega instrumentaalkaableid (varjestatud). Nii PREAMP OUT kui ka POWER AMP IN pesad asuvad signaaliteel enne Reverb ja Presence'i.
FOOTSWITCH: Ühendage kaasasolev jalgpedaal siia, et võimaldada NORMAL/DRIVE/MORE DRIVE kanalite kaugvalimist. Juhtpaneeli nupp CHANNEL SELECT (K) on jalgpedaali ühendamisel keelatud. Kõlarikaabel (varjestamata) on jalgpedaali ühendamiseks parem kui instrumentaalkaabel (varjestatud).
POWER INDICATOR: Süttib, kui seade on sisse lülitatud. Punase juveeli lahti keeramiseks, et pirnile (tüüp T47) asendamiseks juurde pääseda.
STANDBY: Kasutage lühikeste pauside ajal toite väljalülitamise asemel STANDBY-d, et vältida lampide soojenemise ootamist, kui soovite uuesti mängima hakata. Samuti hoidke võimendi STANDBY režiimis esimesed 30 sekundit, kui toite esimest korda sisse lülitate, et lampidele õrn soojenemistsükkel anda. STANDBY kasutamine pikendab võimendi lampide eluiga, vähendades lampide hõõgniitide kuumenemise/jahtumise tsükli šokki.
POWER: Lülitab võimendi sisse ja välja.

ŠASSII TAGAVAADE

POWER CORD: Ühendage maandatud pistikupessa vastavalt võimendi tagapaneelil märgitud pinge ja sageduse väärtustele.
FUSE: Kaitse kaitseb seadet elektriliste rikete eest. Vahetage kaitsmeid ainult kaitsmehoidikul märgitud tüübi ja väärtusega. Kui seade põletab korduvalt kaitsmeid läbi, laske seadet testida volitatud Fenderi teeninduskeskuses.
MAIN SPEAKER JACK: Üks järgmistest kõlarikonfiguratsioonidest (sisemine või väline) peab alati olema ühendatud, kui seade on SEES, et vältida võimendi kahjustamist:

* Sisestage avatud pistik (ilma ühendatud kõlariteta) Main Speaker (peamise kõlari) pesasse (V) konfiguratsiooni kolm jaoks.
EXTERNAL SPEAKER JACK: See pesa on ühendatud paralleelselt peamise kõlari pesaga ja seda tohib kasutada ainult kõlari koormuse või avatud pistikuga, mis on ühendatud peamise kõlari pesaga, nagu on näidatud ülaltoodud MAIN SPEAKER JACK diagrammil.
TUBES: Teie uus Fenderi võimendi on varustatud kõrgeima kvaliteediga lampidega, mis on hangitud erinevatelt tootjatelt üle maailma. Tarneraskuste tõttu võidakse igas võimendis kasutatavat konkreetset lambitüüpi ette teatamata muuta.
Väljundlampide vahetamisel pange tähele konkreetseid lambimärgistusi originaallampidel, mis on tehases teie võimendiga kaasas. Näiteks Fenderi kasutatavad 6L6 väljundlambitüübid hõlmavad, kuid ei piirdu järgmisega: 6L6GC; 6L6WXT; 6L6C; 6L6GE; jne. Erineva tüübi paigaldamine võib nõuda kvalifitseeritud tehniku olulist reguleerimist, et vältida jõudluse ja lambi eluea vähenemist.
Lisaks testib ja sorteerib Fender paljusid meie väljundlampe nende mõõdetud jõudluse põhjal. Sorditud lambid on alusel märgistatud sildiga, millel on jämedad hinnangud sinine, valge ja punane ning peened hinnangud 1-10. Kui teie võimendiga tarniti näiteks paar sobitatud GT-6L6-GE võimsuslampe, mille hinnang on valge-6, siis sobib hästi mis tahes paar GT-6L6-GE võimsuslampe, millel on jäme hinnang valge. Kui lambivahetused on märgistatud valge-6, on need ideaalne otsene asendus.
Kui teil on küsimusi või muresid, võtke ühendust oma Fenderi edasimüüja või volitatud teeninduskeskusega.
PREAMP TUBE STABILIZER: Eelvõimendi lampide ümber on paigaldatud vibratsiooni neelav stabilisaator, et minimeerida lampide mikrofoonilisust, mis tavaliselt aja jooksul tekib. Stabilisaatorit saab kasutada kõigi eelvõimendi lampidega, mis ühilduvad teie Hot Rod võimendiga.

SPETSIFIKATSIOONID

	HOT ROD DEVILLE IV	HOT ROD DELUXE IV
TÜÜP	PR 1123	PR 1110
VÕIMSUSNÕUE/VÄLJUNDVÕIMSUS	180W/60W into 4Ω or 2Ω at 5% THD	180W/40W into 4Ω or 2Ω at 5% THD
INPUT 1/INPUT 2 TAKISTUSED	1MΩ/136kΩ	1MΩ/136kΩ
PREAMP OUTPUT TAKISTUS	1.5kΩ max	1.5kΩ max
POWER AMP INPUT TAKISTUS/TUNDLIKKUS	200 mV for clipping/54kΩ	200 mV for clipping/54kΩ
LAMBID	3 – 7025/12AX7A/ECC83 2 – 6L6GC	3 – 7025/12AX7A/ECC83 2 – 6L6GC
KAITSE	F3AL 250V fuse (100V-120V) F1.6AL 250V fuse (220V-240V)	F3AL 250V fuse (100V-120V) F1.6AL 250V fuse (220V-240V)
KÕLARID	2 12" 8Ω Celestion® A-TYPE	1 12" 8Ω Celestion® A-TYPE
JALGPEDAAL	2 button gain/channel (079606)	2 button gain/channel (079606)
KÕRGUS	21" (53.3 cm)	18.75" (47.6 cm)
LAIUS	24.25" (61.6 cm)	23.5" (59.7 cm)
SÜGAVUS	10.75" (27.3 cm)	10.5" (26.7 cm)
KAAL	55.75 lbs. (25.28 kg)	41.65 lbs. (18.89 kg)
