Fender Hot Rod Deluxe IV, DeVille IV - Gitara Kuchaytirgich Qo'llanmasi

Kirish

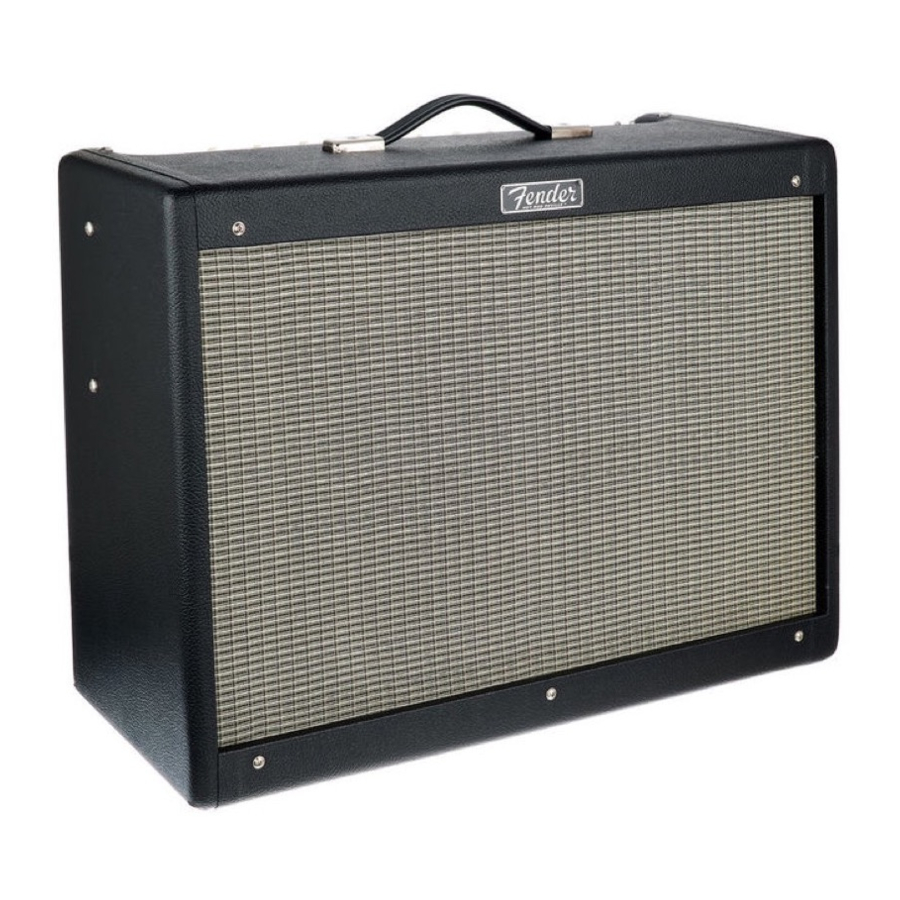

Butun dunyo bo'ylab gitara chaluvchilar Hot Rod kuchaytirgichlarini ajoyib ovozi, ishonchliligi, effekt pedallariga sezgirligi va arzonligi uchun qadrlashadi. Hot Rod Deluxe IV - bu 40 vattli 1x12" lampali kombinatsiya bo'lib, quvvat va unumdorlik, ajoyib funksiyalar va klassik ko'rinish bilan jihozlangan.

Hot Rod DeVille butun dunyo bo'ylab konsert beruvchi gitarachilar uchun standart va o'ziga xos ovozingizni yaratish uchun ideal kuchaytirgichdir. Hot Rod DeVille IV kombinatsiyasi 12 dyuymli dinamiklarning ajoyib juftligini boshqaradigan 60 vattli lampali quvvat, ortiqcha unumdorlik, ajoyib funksiyalar va klassik ko'rinish bilan ta'minlaydi.

Xususiyatlari quyidagilarni o'z ichiga oladi:

• Overdrive kanallarida nota aniqligini oshirish uchun o'zgartirilgan preamp sxemasi
• Spring Reverb silliqlik modi
• Celestion® 12" A-TYPE dinamiklari
• Po'lat bilan mustahkamlangan tasma tutqichi
• Fil suyagi ko'rsatkichli tugmalar
• Yaxshilangan boshqaruv paneli teksturasi va grafikasi
• Yengil qarigan kumush panjara matosi
• Og'irlikni kamaytirish uchun qarag'ay shkafi
• G'ilof va ikkita tugmali oyoq pedali

BOSHQARUV PANEL

1. INPUT 1: Ko'pgina gitaralar bilan foydalanish uchun ideal bo'lgan normal sezuvchanlikdagi kirish. Har qanday turdagi gitara bilan har qanday kirish uyasidan foydalanish mumkin, bu sizning afzal ko'rgan ohang xarakteriga bog'liq. Tajriba o'tkazing va sizga eng yaxshi eshitiladigan kirishdan foydalaning.
2. INPUT 2: Pastroq sezuvchanlikdagi kirish (-6dB) yuqori chiqishli va oldindan kuchaytirilgan gitaralar bilan toza javob beradi. Misol uchun, ikkita gitara yoki gitara va mikrofon bilan bir vaqtning o'zida 1-kirish va 2-kirishdan foydalanishingiz mumkin. Bir vaqtning o'zida ishlatilganda kirish sezgirligi tenglashadi.
3. NORMAL/BRIGHT: NORMAL kanalining yuqori chastotali ohanglarini kuchaytirish uchun ichkariga bosing.
4. VOLUME: NORMAL kanalining ovozini sozlaydi.
5. MORE DRIVE: DRIVE kanalining kuchayishi va buzilishini kuchaytirish uchun ichkariga bosing.
6. DRIVE: Ko'proq buzilish va ushlab turish uchun DRIVE sozlamasini oshiring. Toza tovushlarni yaratish uchun pastroq DRIVE sozlamalaridan foydalaning.
7. CHANNEL INDICATOR: NORMAL kanali (o'chirilgan), DRIVE kanali (sariq), MORE DRIVE kanali (qizil).
8. TREBLE: Yuqori chastotali ohangni sozlaydi.
9. BASS: Past chastotali ohangni sozlaydi.
10. MIDDLE: O'rta chastotali ohangni sozlaydi.
11. CHANNEL SELECT: NORMAL kanali (tashqarida), DRIVE kanali (ichkarida).
12. MASTER: DRIVE (F) bilan birgalikda DRIVE va MORE DRIVE kanallarining balandligini sozlash uchun foydalaning.
13. REVERB: Reverb effektining darajasini sozlaydi.
14. PRESENCE: Noyob ultra yuqori chastotali ohangni shakllantirishni ta'minlash uchun preamp sxemasidan keyin signal yo'lidagi nuqtada ohangni sozlaydi.
15. PREAMP OUT/POWER AMP IN: Turli xil konfiguratsiyalarda ishlatilishi mumkin bo'lgan ko'p funksiyali kirish/chiqish uyalari:
    Effektlar halqasi: PREAMP OUT-ni effekt qurilmangizning kirishiga ulang va effekt chiqishini POWER AMP IN uyasiga ulang.
    Bir nechta Hot Rod kuchaytirgichlari: Asosiy qurilmadagi PREAMP OUT-ni yordamchi qurilmadagi POWER AMP IN-ga ulang. Asosiy qurilma barcha yordamchi qurilmalarni boshqarish uchun ishlatiladi, REVERB va PRESENCE bundan mustasno, ular har bir yordamchi qurilmada faol bo'lib qoladi.
    Yozib olish/Ovozni kuchaytirish: PREAMP OUT-ni ovoz uskunalarining kirish uyasiga ulang.
    Ulanishlar uchun TS (uchli-gilzli) vilkalar bilan asbob (himoyalangan) kabellaridan foydalaning. PREAMP OUT va POWER AMP IN uyalarining ikkalasi ham signal yo'lida Reverb va Presence oldida joylashgan.
16. FOOTSWITCH: NORMAL/DRIVE/MORE DRIVE kanallarini masofadan tanlashni yoqish uchun kiritilgan oyoq pedalini bu yerga ulang. Oyoq pedali ulangan bo'lsa, boshqaruv panelidagi CHANNEL SELECT (K) tugmasi o'chiriladi. Oyoq pedalini ulash uchun dinamik kabeli (himoyalanmagan) asbob kabelidan (himoyalangan) ustundir.
17. POWER INDICATOR: Qurilma yoqilganda yonadi. Almashtirish uchun lampochkaga (T47 turi) kirish uchun qizil taqinchoqni burab oching.
18. STANDBY: O'ynashni boshlashni xohlaganingizda lampalar isishi uchun kutmaslik uchun qisqa tanaffuslar paytida quvvatni o'chirish o'rniga STANDBY-dan foydalaning. Shuningdek, lampalarga yumshoq isitish siklini berish uchun quvvatni birinchi marta yoqqaningizda kuchaytirgichni birinchi 30 soniya davomida STANDBY-da ushlab turing. STANDBY-dan foydalanish lampalarning filamentlarida isitish/sovitish siklining zarbasini kamaytirish orqali kuchaytirgich lampalarining ishlash muddatini uzaytiradi.
19. POWER: Kuchaytirgichni yoqadi va o'chiradi.

SHASSI ORQA KO'RINISHI

20. POWER CORD: Kuchaytirgichning orqa panelida ko'rsatilgan kuchlanish va chastota ko'rsatkichlariga muvofiq topraklanmış rozetkaga ulang.
21. FUSE: Sigort qurilmani elektr nosozliklaridan himoya qiladi. Sigortalarni faqat sigorta ushlagichida ko'rsatilgan tur va ko'rsatkich bilan almashtiring. Agar qurilma qayta-qayta sigortalarni puflasa, qurilmani vakolatli Fender xizmat ko'rsatish markazida tekshiring.
22. MAIN SPEAKER JACK: Kuchaytirgichga zarar yetkazmaslik uchun qurilma yoqilganda quyidagi dinamik konfiguratsiyalaridan (ichki yoki tashqi) biri har doim ulanishi kerak:

    * Uchinchi konfiguratsiya uchun asosiy dinamik uyasiga (V) ochiq vilkani (dinamiklar ulanmagan) joylashtiring.
23. EXTERNAL SPEAKER JACK: Bu uya asosiy dinamik uyasi bilan parallel ravishda ulangan va faqat asosiy dinamik uyasiga ulangan dinamik yuk yoki ochiq vilka bilan ishlatilishi kerak, yuqoridagi MAIN SPEAKER JACK diagrammasida ko'rsatilganidek.
24. TUBES: Sizning yangi Fender kuchaytirgichingiz butun dunyo bo'ylab turli ishlab chiqaruvchilardan olingan eng yuqori sifatli lampalar bilan jihozlangan. Ta'minotdagi vaqti-vaqti bilan kelishmovchiliklar tufayli har bir kuchaytirgichda ishlatiladigan aniq lampa turi ogohlantirishsiz o'zgarishi mumkin.
    Chiqish lampalarini almashtirayotganda, iltimos, kuchaytirgichingiz bilan zavodda yetkazib berilgan asl lampalardagi aniq lampa belgilariga e'tibor bering. Misol uchun, Fender tomonidan ishlatiladigan 6L6 chiqish lampasi turlariga quyidagilar kiradi, lekin ular bilan cheklanmaydi: 6L6GC; 6L6WXT; 6L6C; 6L6GE; va hokazo. Boshqa turdagi o'rnatish ishlash va lampaning ishlash muddatini qisqartirmaslik uchun malakali texnik tomonidan sezilarli darajada sozlashni talab qilishi mumkin.
    Bundan tashqari, Fender o'lchangan ishlashiga asoslanib, ko'plab chiqish lampalarimizni sinovdan o'tkazadi va saralaydi. Saralangan lampalar taglikdagi yorliq bilan ko'k, oq va qizil ranglarning qo'pol reytinglari va 1-10 ning nozik reytinglari bilan belgilanadi. Agar sizning kuchaytirgichingiz, masalan, oq-6 da baholangan GT-6L6-GE quvvat lampalarining mos keladigan juftligi bilan ta'minlangan bo'lsa, unda oq rangning qo'pol reytingi bilan belgilangan har qanday GT-6L6-GE quvvat lampalari yaxshi almashtirish bo'ladi. Agar lampalarni almashtirish oq-6 sifatida belgilangan bo'lsa, ular mukammal to'g'ridan-to'g'ri almashtirish bo'ladi.
    Agar sizda savollar yoki tashvishlar bo'lsa, Fender dileringizga yoki vakolatli xizmat ko'rsatish markaziga murojaat qiling.
25. PREAMP TUBE STABILIZER: Vaqt o'tishi bilan odatda rivojlanadigan lampa mikrofonikasini minimallashtirish uchun preamp lampalari atrofida tebranishni yutuvchi stabilizator o'rnatiladi. Stabilizatorni Hot Rod kuchaytirgichingiz bilan mos keladigan barcha preamp lampalari bilan ishlatish mumkin.

TEXNIK XUSUSIYATLARI

Mahsulot texnik xususiyatlari ogohlantirishsiz o'zgarishi mumkin.
