Fender Hot Rod Deluxe IV, DeVille IV - Manual til guitarforstærker

INTRODUKTION

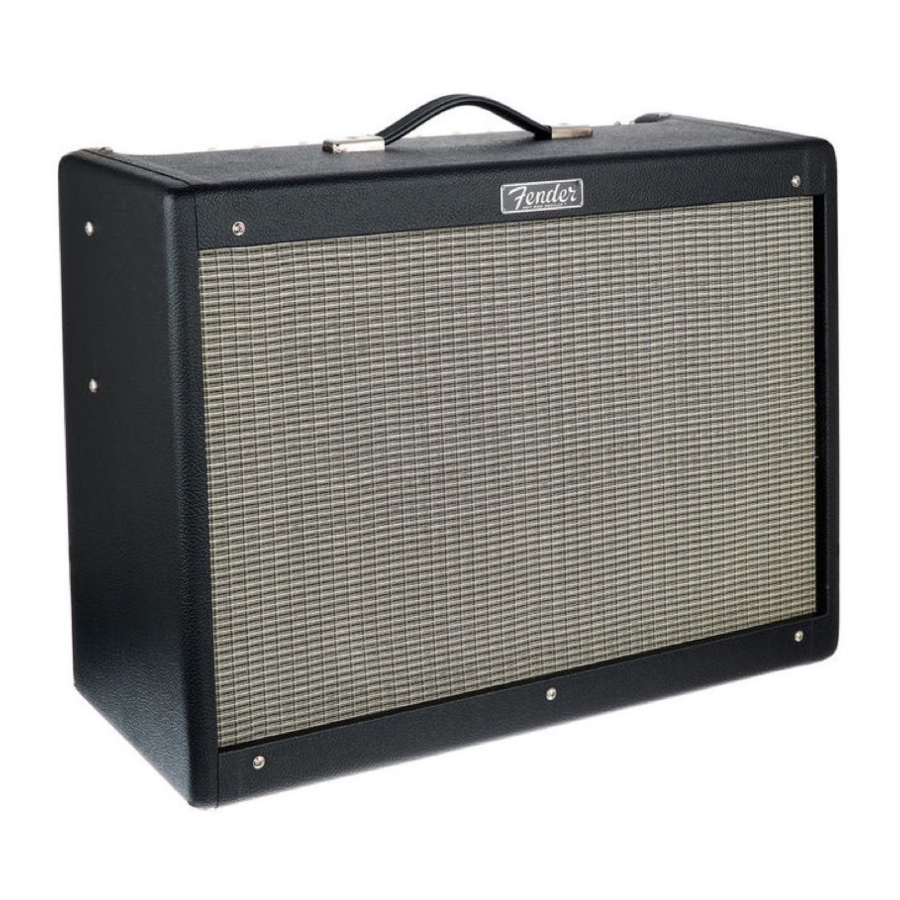

Arbejdende guitarister overalt sætter pris på Hot Rod-forstærkere for deres store volumen, pålidelighed, lydhørhed over for effektpedaler og overkommelige pris. Hot Rod Deluxe IV er en brændende 40-watts 1x12" rørcombo udstyret med masser af kraft og ydeevne, fantastiske funktioner og et klassisk look.

Hot Rod DeVille er standarden for optrædende guitarister verden over og den ideelle forstærker til at skabe din egen signaturlyd. Hot Rod DeVille IV comboen leverer varen og mere til, med 60 watt røreffekt, der driver et par brændende 12" højttalere, masser af hot-rodded ydeevne, fantastiske funktioner og et klassisk look.

Funktioner inkluderer:

• Modificeret forforstærkerkredsløb for øget node-definition i overdrive-kanalerne
• Forbedret jævnhed af fjederklang (Spring Reverb smoothness mod)
• Celestion® 12" A-TYPE højttalere
• Stålforstærket bærehåndtag
• Elfenbensfarvede pointer-knapper
• Forbedret kontrolpanelstruktur og grafik
• Let ældet sølvgitterstof
• Fyrretræskabinet for vægtreduktion
• Cover og to-knaps fodkontakt

KONTROLPANEL

1. INPUT 1: Normal følsomhedsindgang ideel til brug med de fleste guitarer. Begge indgangsstik kan bruges med enhver type guitar afhængigt af den tonekarakter, du foretrækker. Eksperimenter og brug den indgang, der lyder bedst for dig.
2. INPUT 2: Indgang med lavere følsomhed (-6dB) giver en renere respons med guitarer med høj output og forforstærkede guitarer. Du kan bruge INPUT 1 og INPUT 2 samtidigt med to guitarer eller en guitar og en mikrofon, for eksempel. Indgangsfølsomhederne bliver ens, når de bruges samtidigt.
3. NORMAL/BRIGHT: Tryk ind for at forstærke højfrekvente toner på NORMAL-kanalen.
4. VOLUME: Justerer lydstyrken på NORMAL-kanalen.
5. MORE DRIVE: Tryk ind for at øge gain og forvrængning på DRIVE-kanalen.
6. DRIVE: Øg DRIVE-indstillingen for at producere mere forvrængning og sustain. Brug lavere DRIVE-indstillinger for at producere renere lyde.
7. CHANNEL INDICATOR: NORMAL-kanal (slukket), DRIVE-kanal (gul), MORE DRIVE-kanal (rød).
8. TREBLE: Justerer højfrekvent tone.
9. BASS: Justerer lavfrekvent tone.
10. MIDDLE: Justerer mellemfrekvent tone.
11. CHANNEL SELECT: NORMAL-kanal (ud), DRIVE-kanal (ind).
12. MASTER: Bruges til at justere lydstyrken på DRIVE- og MORE DRIVE-kanalerne i forbindelse med DRIVE (F).
13. REVERB: Justerer niveauet af rumklangseffekten.
14. PRESENCE: Justerer tonen på et punkt i signalvejen efter forforstærkerkredsløbet for at give en unik ultrahøjfrekvent toneformning.
15. PREAMP OUT/POWER AMP IN: Multifunktionelle ind-/udgangsstik, der kan bruges i en række forskellige konfigurationer:
    Effects Loop: Tilslut PREAMP OUT til inputtet på din effektpedal, og tilslut effektens output til POWER AMP IN-stikket.
    Multiple Hot Rod Amps: Tilslut PREAMP OUT på primærenheden til POWER AMP IN på hjælpeenheden. Primærenheden bruges til at styre alle hjælpeenheder, undtagen REVERB og PRESENCE, som forbliver aktive på hver hjælpeenhed.
    Recording/Sound Reinforcement: Tilslut PREAMP OUT til lydudstyrets inputstik.
    Brug instrumentkabler (skærmede) med TS (tip-sleeve) stik til tilslutningerne. Både PREAMP OUT- og POWER AMP IN-stik er placeret før Reverb og Presence i signalvejen.
16. FOOTSWITCH: Tilslut den medfølgende fodkontakt her for at muliggøre fjernvalg af NORMAL/DRIVE/MORE DRIVE-kanalerne. CHANNEL SELECT (K)-knappen på kontrolpanelet er deaktiveret, når fodkontakten er tilsluttet. Højttalerkabel (uskærmet) er bedre end instrumentkabel (skærmet) til tilslutning af fodkontakten.
17. POWER INDICATOR: Lyser, når enheden er tændt. Skru den røde juvel af for at få adgang til pæren (type T47) til udskiftning.
18. STANDBY: Brug STANDBY i stedet for at slukke for strømmen under korte pauser for at undgå at skulle vente på, at rørene varmer op, når du vil begynde at spille igen. Hold også forstærkeren på STANDBY i de første 30 sekunder, når du først tænder for strømmen, for at give rørene en blid opvarmningscyklus. Brug af STANDBY vil forlænge forstærkerens rørs levetid ved at reducere chokket fra opvarmnings-/afkølingscyklussen på rørglødetrådene.
19. POWER: Tænder og slukker for forstærkeren.

BAGSIDEN AF CHASSIS

20. POWER CORD: Tilslut til en jordforbundet stikkontakt i overensstemmelse med spændings- og frekvensklassificeringerne angivet på bagpanelet af din forstærker.
21. FUSE: Sikringen beskytter enheden mod elektriske fejl. Udskift kun sikringer med den type og klassificering, der er angivet på sikringsholderen. Hvis enheden gentagne gange brænder sikringer af, skal enheden testes på et autoriseret Fender Service Center.
22. MAIN SPEAKER JACK: En af følgende højttalerkonfigurationer (intern eller ekstern) skal altid være tilsluttet, når enheden er tændt, for at forhindre skader på forstærkeren:

    * Sæt et åbent stik (uden tilsluttede højttalere) i Main Speaker-stikket (V) for konfiguration tre.
23. EXTERNAL SPEAKER JACK: Dette stik er parallelkoblet med hovedhøjttalerstikket og må kun bruges med en højttalerbelastning eller et åbent stik tilsluttet hovedhøjttalerstikket, som vist ovenfor i diagrammet for MAIN SPEAKER JACK.
24. TUBES: Din nye Fender-forstærker er udstyret med rør af højeste kvalitet, der er fremstillet af forskellige producenter verden over. På grund af lejlighedsvise uregelmæssigheder i leveringen kan den specifikke rørtype, der anvendes i hver forstærker, ændres uden varsel.
    Ved udskiftning af udgangsrør skal du bemærke de specifikke rørmarkeringer på de originale rør, der er fabriksmonteret i din forstærker. For eksempel inkluderer 6L6 udgangsrørtyper, der anvendes af Fender, men er ikke begrænset til: 6L6GC; 6L6WXT; 6L6C; 6L6GE; osv. Installation af en anden type kan kræve betydelig justering af en kvalificeret tekniker for at undgå reduceret ydeevne og rørlevetid.
    Derudover tester og sorterer Fender mange af vores udgangsrør baseret på deres målte ydeevne. De sorterede rør er markeret med en etiket på basen med grove klassificeringer af blå, hvid og rød plus fine klassificeringer fra 1-10. Hvis din forstærker for eksempel leveres med et par matchede GT-6L6-GE udgangsrør klassificeret som hvid-6, så vil ethvert par GT-6L6-GE udgangsrør markeret med en grov klassificering af hvid være en god erstatning. Hvis rørudskiftningerne er markeret som hvid-6, vil de være en perfekt direkte erstatning.
    Hvis du har spørgsmål eller bekymringer, kontakt din Fender-forhandler eller autoriseret servicecenter.
25. PREAMP TUBE STABILIZER: En vibrationsabsorberende stabilisator er installeret omkring forforstærkerrørene for at minimere rør-mikrofonien, der normalt udvikler sig over tid. Stabilisatoren kan bruges med alle forforstærkerrør, der er kompatible med din Hot Rod-forstærker.

SPECIFIKATIONER

Produktspecifikationer kan ændres uden varsel.
