Fender Hot Rod Deluxe IV, DeVille IV - Manuál kytarového zesilovače

ÚVOD

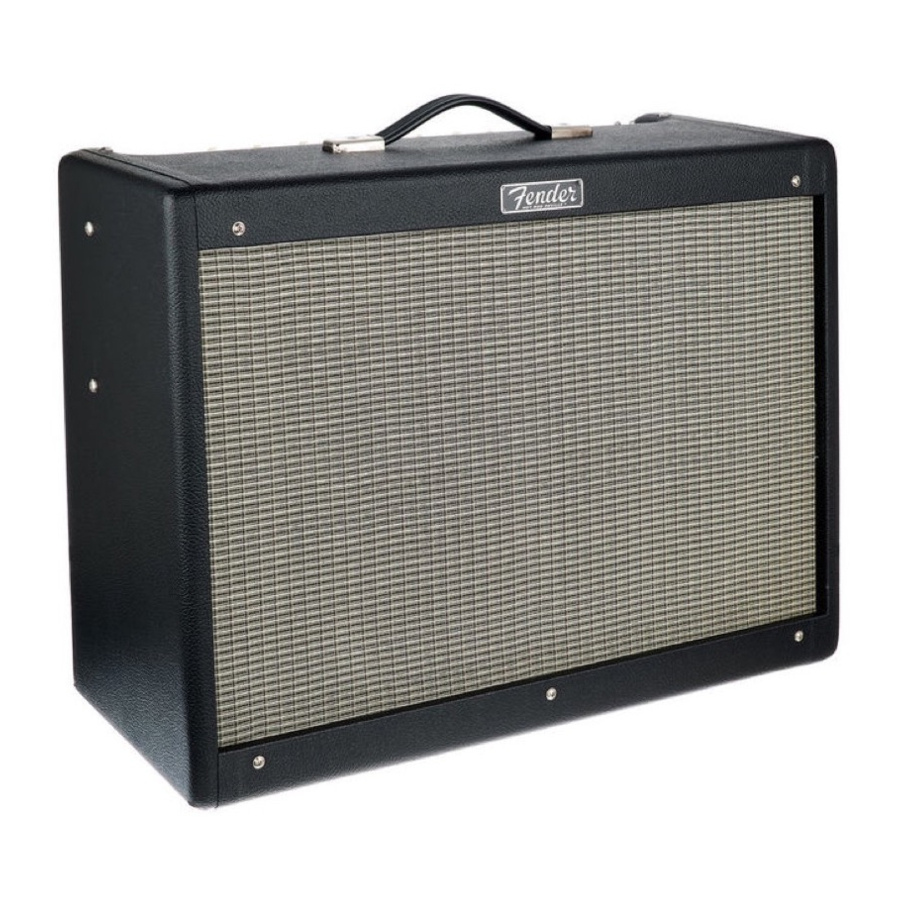

Hrající kytaristé všude oceňují zesilovače Hot Rod pro jejich skvělou hlasitost, spolehlivost, odezvu na efektové pedály a cenovou dostupnost. Hot Rod Deluxe IV je žhavé 40wattové 1x12" lampové kombo vybavené výkonem a výkonností na rozdávání, skvělými funkcemi a klasickým vzhledem.

Hot Rod DeVille je standardem pro koncertující kytaristy po celém světě a ideální zesilovač pro vytvoření vašeho vlastního charakteristického zvuku. Kombo Hot Rod DeVille IV přináší to nejlepší a ještě něco navíc, s 60 watty lampového výkonu pohánějícími žhavou dvojici 12" reproduktorů, hot-rodded výkonem na rozdávání, skvělými funkcemi a klasickým vzhledem.

Mezi vlastnosti patří:

• Modifikované obvody předzesilovače pro zvýšenou definici tónů v overdrive kanálech
• Modifikace Spring Reverb pro hladší zvuk
• Reproduktory Celestion® 12" A-TYPE
• Ocelí vyztužená rukojeť popruhu
• Knoflíky s ukazatelem barvy slonoviny
• Vylepšená textura a grafika ovládacího panelu
• Mírně zestárlá stříbrná mřížka
• Borovicová skříň pro snížení hmotnosti
• Kryt a dvou-tlačítkový nožní spínač

OVLÁDACÍ PANEL

1. INPUT 1: Vstup s normální citlivostí, ideální pro použití s většinou kytar. Kterýkoli vstupní konektor lze použít s jakýmkoli typem kytary v závislosti na tónovém charakteru, který preferujete. Experimentujte a použijte vstup, který vám zní nejlépe.
2. INPUT 2: Vstup s nižší citlivostí (-6dB) poskytuje čistší odezvu s kytarami s vysokým výstupem a předzesílením. Můžete použít vstup 1 a vstup 2 současně se dvěma kytarami nebo kytarou a mikrofonem, například. Citlivost vstupů se při současném použití vyrovná.
3. NORMAL/BRIGHT: Stiskněte pro zvýraznění vysokofrekvenčních tónů kanálu NORMAL (normální).
4. VOLUME: Nastavuje hlasitost kanálu NORMAL (normální).
5. MORE DRIVE: Stiskněte pro zvýšení gainu a zkreslení kanálu DRIVE (zkreslení).
6. DRIVE: Zvyšte nastavení DRIVE (zkreslení) pro vytvoření většího zkreslení a sustainu. Použijte nižší nastavení DRIVE (zkreslení) pro vytvoření čistších zvuků.
7. CHANNEL INDICATOR: Kanál NORMAL (normální) (vypnuto), kanál DRIVE (zkreslení) (žlutá), kanál MORE DRIVE (více zkreslení) (červená).
8. TREBLE: Nastavuje vysokofrekvenční tón.
9. BASS: Nastavuje nízkofrekvenční tón.
10. MIDDLE: Nastavuje středofrekvenční tón.
11. CHANNEL SELECT: Kanál NORMAL (normální) (vysunutý), kanál DRIVE (zkreslení) (zasunutý).
12. MASTER: Použijte k nastavení hlasitosti kanálů DRIVE (zkreslení) a MORE DRIVE (více zkreslení) ve spojení s DRIVE (F).
13. REVERB: Nastavuje úroveň efektu reverb.
14. PRESENCE: Nastavuje tón v bodě signálové cesty za obvody předzesilovače a poskytuje jedinečné tvarování ultra vysokofrekvenčního tónu.
15. PREAMP OUT/POWER AMP IN: Multifunkční vstupní/výstupní konektory, které lze použít v různých konfiguracích:
    Efektová smyčka: Připojte PREAMP OUT ke vstupu vašeho efektového zařízení a připojte výstup efektů ke konektoru POWER AMP IN.
    Více zesilovačů Hot Rod: Připojte PREAMP OUT na primární jednotce k POWER AMP IN na pomocné jednotce. Primární jednotka se používá k ovládání všech pomocných jednotek, s výjimkou REVERB a PRESENCE, které zůstávají aktivní na každé pomocné jednotce.
    Nahrávání/Zesílení zvuku: Připojte PREAMP OUT ke vstupnímu konektoru zvukového zařízení.
    Pro připojení používejte nástrojové (stíněné) kabely s konektory TS (tip-sleeve). Konektory PREAMP OUT i POWER AMP IN se nacházejí před Reverb a Presence v signálové cestě.
16. FOOTSWITCH: Sem připojte dodaný nožní spínač pro dálkový výběr kanálů NORMAL/DRIVE/MORE DRIVE. Tlačítko CHANNEL SELECT (K) na ovládacím panelu je po připojení nožního spínače deaktivováno. Reproduktorový kabel (nestíněný) je pro připojení nožního spínače lepší než nástrojový kabel (stíněný).
17. POWER INDICATOR: Svítí, když je jednotka zapnutá. Odšroubujte červený klenot pro přístup k žárovce (typ T47) pro výměnu.
18. STANDBY: Používejte STANDBY místo vypínání napájení během krátkých přestávek, abyste nemuseli čekat, až se lampy zahřejí, když chcete znovu začít hrát. Také nechte zesilovač na STANDBY prvních 30 sekund, když poprvé zapnete napájení, aby se lampy jemně zahřály. Používání STANDBY prodlouží životnost lamp zesilovače snížením šoku z cyklu zahřívání/chlazení na vláknech lamp.
19. POWER: Zapíná a vypíná zesilovač.

POHLED NA ZADNÍ STRANU ŠASI

20. POWER CORD: Připojte k uzemněné zásuvce v souladu s napětím a frekvencí uvedenými na zadním panelu vašeho zesilovače.
21. FUSE: Pojistka chrání jednotku před elektrickými poruchami. Pojistky vyměňujte pouze za typ a hodnotu uvedenou na držáku pojistky. Pokud jednotka opakovaně přepaluje pojistky, nechte jednotku otestovat v autorizovaném servisním středisku Fender.
22. MAIN SPEAKER JACK: Jedna z následujících konfigurací reproduktorů (interní nebo externí) musí být vždy připojena, když je jednotka ZAPNUTA, aby se zabránilo poškození zesilovače:

    * Vložte otevřenou zástrčku (bez připojených reproduktorů) do konektoru Main Speaker (V) pro konfiguraci tři.
23. EXTERNAL SPEAKER JACK: Tento konektor je zapojen paralelně s hlavním konektorem reproduktoru a smí být používán pouze se zátěží reproduktoru nebo s otevřenou zástrčkou připojenou k hlavnímu konektoru reproduktoru, jak je znázorněno výše v diagramu MAIN SPEAKER JACK.
24. TUBES: Váš nový zesilovač Fender je vybaven lampami nejvyšší kvality, pocházejícími od různých výrobců po celém světě. Kvůli občasným nesrovnalostem v dodávkách se může specifický typ lampy použitý v každém zesilovači změnit bez předchozího upozornění.
    Při výměně výstupních lamp si prosím všimněte specifického označení lamp na originálních lampách dodaných s vaším zesilovačem. Například typy výstupních lamp 6L6 používané společností Fender zahrnují, ale nejsou omezeny na: 6L6GC; 6L6WXT; 6L6C; 6L6GE; atd. Instalace jiného typu může vyžadovat významné úpravy kvalifikovaným technikem, aby se zabránilo snížení výkonu a životnosti lamp.
    Kromě toho společnost Fender testuje a třídí mnoho našich výstupních lamp na základě jejich naměřeného výkonu. Tříděné lampy jsou označeny štítkem na základně s hrubým hodnocením modrá, bílá a červená plus jemné hodnocení 1-10. Pokud byl váš zesilovač dodán například s párem spárovaných výkonových lamp GT-6L6-GE s hodnocením bílá-6, pak jakýkoli pár výkonových lamp GT-6L6-GE označených hrubým hodnocením bílá bude dobrou náhradou. Pokud jsou náhradní lampy označeny jako bílá-6, budou dokonalou přímou náhradou.
    Pokud máte dotazy nebo obavy, kontaktujte svého prodejce Fender nebo autorizované servisní středisko.
25. PREAMP TUBE STABILIZER: Stabilizátor absorbující vibrace je instalován kolem lamp předzesilovače, aby se minimalizovaly mikrofonní efekty lamp, které se normálně časem vyvíjejí. Stabilizátor lze použít se všemi lampami předzesilovače kompatibilními s vaším zesilovačem Hot Rod.

SPECIFIKACE

Specifikace produktu se mohou změnit bez předchozího upozornění.
