Fender Hot Rod Deluxe IV, DeVille IV - Manual do Amplificador de Guitarra

INTRODUÇÃO

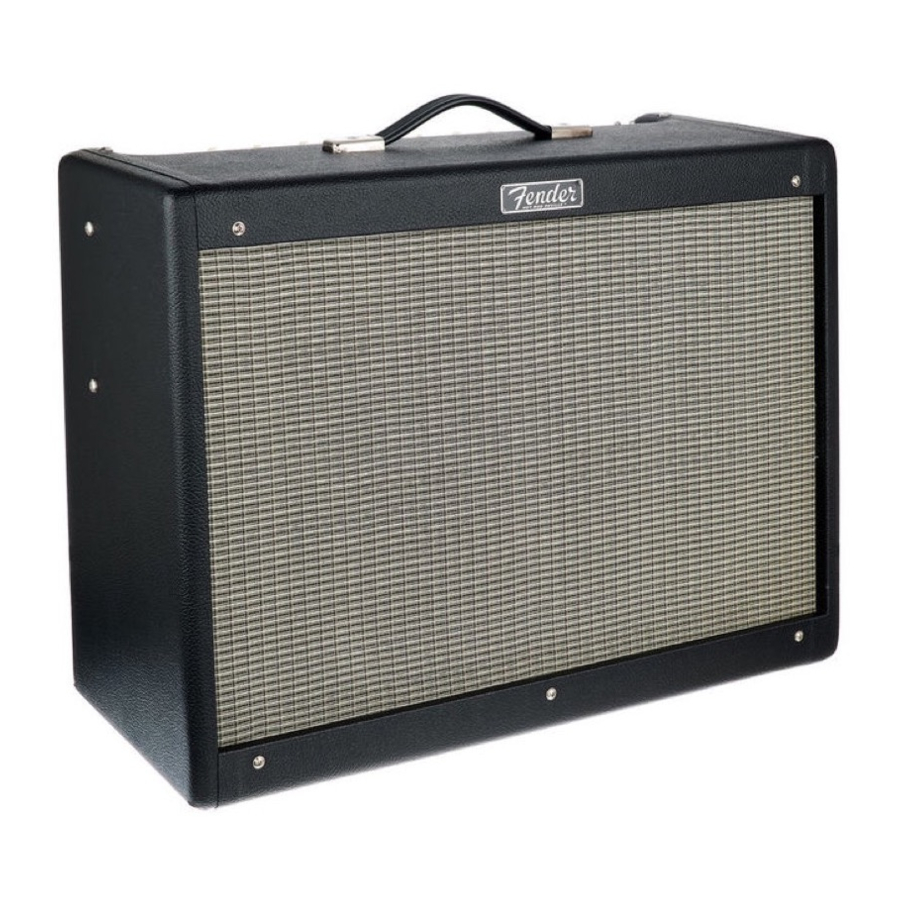

Guitarristas profissionais em todo o mundo valorizam os amplificadores Hot Rod pelo seu grande volume, fiabilidade, capacidade de resposta a pedais de efeitos e acessibilidade. O Hot Rod Deluxe IV é um combo de válvulas 1x12" de 40 watts escaldante, equipado com potência e desempenho de sobra, ótimas funcionalidades e um visual clássico.

O Hot Rod DeVille é o padrão para guitarristas de concertos em todo o mundo e o amplificador ideal para criar o seu próprio som de assinatura. O combo Hot Rod DeVille IV oferece o que promete e muito mais, com 60 watts de potência de válvulas a alimentar um par escaldante de altifalantes de 12", desempenho hot-rodded de sobra, ótimas funcionalidades e um visual clássico.

As funcionalidades incluem:

• Circuito de pré-amplificador modificado para maior definição de notas nos canais de overdrive
• Mod de suavidade do Spring Reverb
• Altifalantes Celestion® 12" A-TYPE
• Pega de correia reforçada com aço
• Botões indicadores Ivory
• Textura e gráficos melhorados do painel de controlo
• Tela da grelha prateada levemente envelhecida
• Gabinete de pinho para redução de peso
• Capa e pedal de dois botões

PAINEL DE CONTROLO

1. INPUT 1: Entrada de sensibilidade normal ideal para uso com a maioria das guitarras. Qualquer tomada de entrada pode ser usada com qualquer tipo de guitarra, dependendo do carácter tonal que preferir. Experimente e use a entrada que lhe soa melhor.
2. INPUT 2: A entrada de menor sensibilidade (-6dB) fornece uma resposta mais limpa com guitarras de alta saída e pré-amplificadas. Pode usar a entrada 1 e a entrada 2 simultaneamente com duas guitarras ou uma guitarra e um microfone, por exemplo. As sensibilidades de entrada tornam-se iguais quando usadas simultaneamente.
3. NORMAL/BRIGHT: Pressione para aumentar os tons de alta frequência do canal NORMAL.
4. VOLUME: Ajusta o volume do canal NORMAL.
5. MORE DRIVE: Pressione para aumentar o ganho e a distorção do canal DRIVE.
6. DRIVE: Aumente a configuração DRIVE para produzir mais distorção e sustain. Use configurações DRIVE mais baixas para produzir sons mais limpos.
7. CHANNEL INDICATOR: Canal NORMAL (desligado), canal DRIVE (amarelo), canal MORE DRIVE (vermelho).
8. TREBLE: Ajusta o tom de alta frequência.
9. BASS: Ajusta o tom de baixa frequência.
10. MIDDLE: Ajusta o tom de média frequência.
11. CHANNEL SELECT: Canal NORMAL (desligado), canal DRIVE (ligado).
12. MASTER: Use para ajustar o volume dos canais DRIVE e MORE DRIVE em conjunto com o DRIVE (F).
13. REVERB: Ajusta o nível do efeito de reverb.
14. PRESENCE: Ajusta o tom num ponto no caminho do sinal após o circuito do pré-amplificador para fornecer uma modelação de tom de ultra alta frequência exclusiva.
15. PREAMP OUT/POWER AMP IN: Tomadas de entrada/saída multifuncionais que podem ser usadas numa variedade de configurações:
    Effects Loop: Ligue PREAMP OUT à entrada do seu dispositivo de efeitos e ligue a saída de efeitos à tomada POWER AMP IN.
    Múltiplos Amplificadores Hot Rod: Ligue PREAMP OUT na unidade primária a POWER AMP IN na unidade auxiliar. A unidade primária é usada para controlar todas as unidades auxiliares, exceto REVERB e PRESENCE, que permanecem ativas em cada unidade auxiliar.
    Gravação/Reforço de Som: Ligue PREAMP OUT à tomada de entrada do equipamento de som.
    Use cabos de instrumento (blindados) com fichas TS (tip-sleeve) para as ligações. As tomadas PREAMP OUT e POWER AMP IN estão localizadas antes de Reverb e Presence no caminho do sinal.
16. FOOTSWITCH: Ligue o pedal incluído aqui para ativar a seleção remota dos canais NORMAL/DRIVE/MORE DRIVE. O botão CHANNEL SELECT (K) no painel de controlo é desativado quando o pedal está ligado. O cabo do altifalante (não blindado) é superior ao cabo do instrumento (blindado) para ligar o pedal.
17. POWER INDICATOR: Ilumina quando a unidade está ligada. Desaperte a joia vermelha para aceder à lâmpada (tipo T47) para substituição.
18. STANDBY: Use STANDBY em vez de desligar a alimentação durante pausas curtas para evitar ter de esperar que as válvulas aqueçam quando quiser começar a tocar novamente. Além disso, mantenha o amplificador em STANDBY durante os primeiros 30 segundos quando ligar a alimentação pela primeira vez para dar às válvulas um ciclo de aquecimento suave. Usar STANDBY prolongará a vida útil das válvulas do amplificador, reduzindo o choque do ciclo de aquecimento/arrefecimento nos filamentos das válvulas.
19. POWER: Liga e desliga o amplificador.

VISTA TRASEIRA DO CHASSIS

20. POWER CORD: Ligue a uma tomada com ligação à terra de acordo com as classificações de tensão e frequência especificadas no painel traseiro do seu amplificador.
21. FUSE: O fusível protege a unidade contra falhas elétricas. Substitua os fusíveis apenas pelo tipo e classificação especificados no porta-fusíveis. Se a unidade queimar fusíveis repetidamente, mande testar a unidade num Centro de Assistência Fender autorizado.
22. MAIN SPEAKER JACK: Uma das seguintes configurações de altifalante (interno ou externo) deve estar sempre ligada quando a unidade está LIGADA para evitar danos ao amplificador:

    * Insira uma ficha aberta (sem altifalantes ligados) na tomada Main Speaker (V) para a configuração três.
23. EXTERNAL SPEAKER JACK: Esta tomada é ligada em paralelo com a tomada principal do altifalante e só deve ser usada com uma carga de altifalante ou uma ficha aberta ligada à tomada principal do altifalante, conforme mostrado acima no diagrama MAIN SPEAKER JACK.
24. TUBES: O seu novo amplificador Fender vem equipado com as válvulas da mais alta qualidade disponíveis, provenientes de vários fabricantes em todo o mundo. Devido a irregularidades ocasionais no fornecimento, o tipo de válvula específico usado em cada amplificador está sujeito a alterações sem aviso prévio.
    Ao substituir as válvulas de saída, observe as marcações específicas das válvulas nas válvulas originais fornecidas de fábrica com o seu amplificador. Por exemplo, os tipos de válvulas de saída 6L6 usados pela Fender incluem, mas não estão limitados a: 6L6GC; 6L6WXT; 6L6C; 6L6GE; etc. A instalação de um tipo diferente pode exigir um ajuste significativo por um técnico qualificado para evitar a redução no desempenho e na vida útil da válvula.
    Além disso, a Fender testa e classifica muitas das nossas válvulas de saída com base no seu desempenho medido. As válvulas classificadas são marcadas com uma etiqueta na base com classificações grosseiras de azul, branco e vermelho, mais classificações finas de 1 a 10. Se o seu amplificador veio fornecido com, por exemplo, um par de válvulas de potência GT-6L6-GE combinadas classificadas como branco-6, então qualquer par de válvulas de potência GT-6L6-GE marcadas com uma classificação grosseira de branco será uma boa substituição. Se as substituições de válvulas forem marcadas como branco-6, serão uma substituição direta perfeita.
    Se tiver dúvidas ou preocupações, entre em contacto com o seu revendedor Fender ou centro de assistência autorizado.
25. PREAMP TUBE STABILIZER: Um estabilizador de absorção de vibração é instalado em torno das válvulas do pré-amplificador para minimizar a microfonia da válvula que normalmente se desenvolve ao longo do tempo. O estabilizador pode ser usado com todas as válvulas do pré-amplificador compatíveis com o seu amplificador Hot Rod.

ESPECIFICAÇÕES

As especificações do produto estão sujeitas a alterações sem aviso prévio.

www.fender.com
