Manual do Amplificador Fender 65 DELUXE REVERB

INTRODUÇÃO

O seu "novo" amplificador '65 DELUXE REVERB é a prova viva da qualidade e longevidade dos designs de amplificadores Fender.

De todos os amplificadores Fender produzidos nos últimos 40 anos, o Deluxe Reverb foi provavelmente usado em mais gravações do que qualquer outro amplificador na história. Ao longo dos anos, os Deluxe Reverbs provaram ser incrivelmente versáteis, usados para surf, rock, blues, soul, country e tudo mais. De facto, muitas das primeiras gravações de hard rock e heavy metal foram feitas com o Deluxe Reverb devido às suas ótimas características de distorção natural, uma característica não intencional na época. Seja qual for o estilo de tocar, o Deluxe Reverb sempre foi capaz de produzir "o som certo" (o "som certo").

O seu novo '65 DELUXE REVERB é uma reprodução fiel de um Deluxe Reverb original de 1965 (modelo AB763 para tipos históricos ou técnicos). Todos os esforços foram feitos para manter os circuitos do pré-amplificador e do amplificador de potência exatamente como o original. Para maior fiabilidade e eficiência de fabrico, é utilizada uma placa de circuito impresso para os componentes em vez do painel de peças fenólicas original no estilo "Leo board" usado nos amplificadores Fender mais antigos durante muitos anos. Os transformadores de potência e de saída usados no '65 DELUXE REVERB são construídos de acordo com as especificações originais que ainda estavam nos arquivos do departamento de P&D da Fender. Alguns componentes usados neste amplificador de reedição são diferentes em tamanho e forma da versão anterior, mas os valores dos componentes são idênticos.

O '65 DELUXE REVERB tem 22 watts, como o original. Este modelo (AB 763) é frequentemente referido como um "Black-face Deluxe Reverb" (Deluxe Reverb de face preta) (devido à cor do painel de controlo) e foi introduzido pela primeira vez em 1964 e continuou até meados de 1968, quando o painel de controlo foi alterado para um aspeto de redemoinho prateado que durou até 1980.

O altifalante no '65 DELUXE REVERB é uma réplica do Jensen de 12 polegadas original "Specially Designed for Fender" (Especialmente Projetado para Fender) usado durante muitos anos durante a década de 1960.

Por favor, note que, se comparar um novo '65 DELUXE REVERB com um modelo original, as duas unidades podem soar ligeiramente diferentes. Lembre-se de que o altifalante e os condensadores de filtro no original têm mais de 25 anos e o seu desempenho mudou ao longo dos anos.

Sugere-se que leia este manual cuidadosamente para entender todos os recursos e funções do amplificador. A compra de um amplificador Fender proporcionará anos de diversão musical e o '65 DELUXE REVERB ajuda a manter a lenda da Fender forte.

PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA O AMPLIFICADOR À CHUVA OU HUMIDADE!

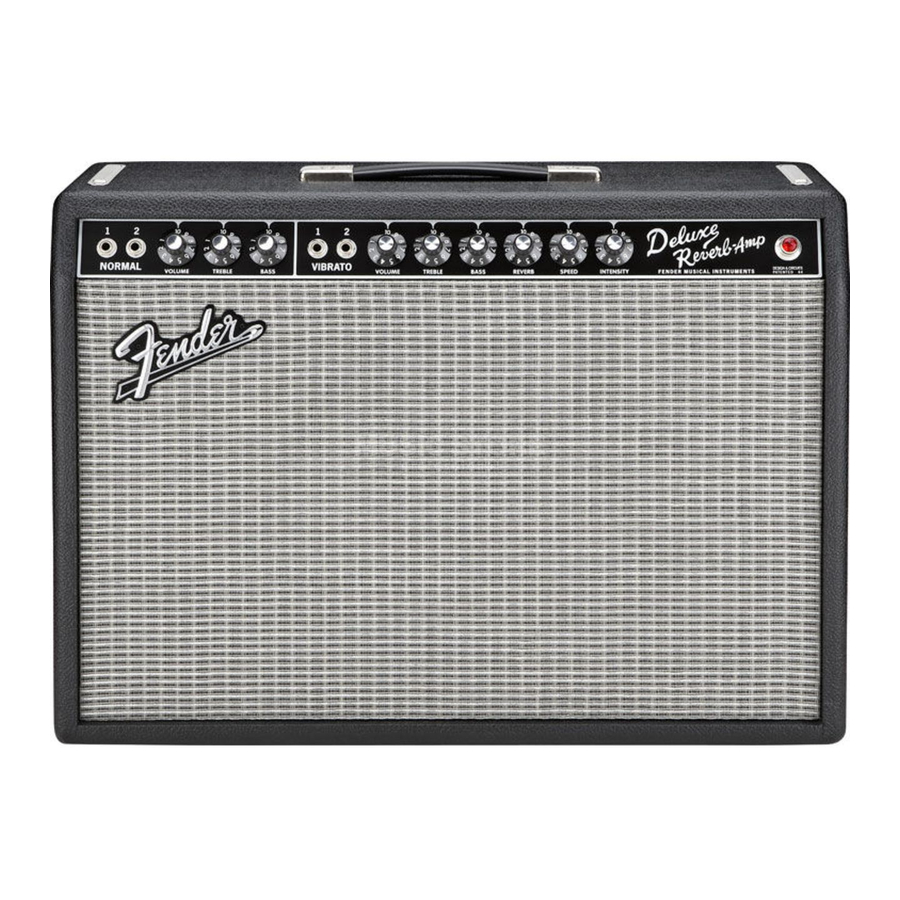

FUNÇÕES DO PAINEL FRONTAL

A,B. ENTRADAS DO CANAL NORMAL-Conexão para instrumentos. A entrada 1 fornece 6 dB mais ganho do que a entrada 2. Os recursos REVERB e VIBRATO não afetam o CANAL NORMAL.

3. CONTROLO DE VOLUME DO CANAL NORMAL- Ajusta o volume geral do CANAL NORMAL.
4. CONTROLO DE AGUDOS-Ajusta a quantidade de reforço (acentuação) ou corte (atenuação) de alta frequência no CANAL NORMAL.
5. CONTROLO DE GRAVES-Ajusta a quantidade de reforço ou corte de baixa frequência no CANAL NORMAL.

F,G. ENTRADAS DO CANAL VIBRATO-Conexão para instrumentos. A entrada 1 fornece 6 dB mais ganho do que a entrada 2. O CANAL VIBRATO é afetado pelos recursos REVERB e VIBRATO e também fornece mais reforço de agudos do que o CANAL NORMAL.

8. CONTROLO DE VOLUME DO CANAL VIBRATO- Ajusta o volume geral do CANAL VIBRATO.
9. CONTROLO DE AGUDOS-Ajusta a quantidade de reforço ou corte de alta frequência no CANAL VIBRATO.

10. CONTROLO DE GRAVES-Ajusta a quantidade de reforço ou corte de baixa frequência no CANAL VIBRATO.
11. CONTROLO DE REVERB-Ajusta a quantidade de sinal reverberado que é misturado com o sinal seco original. Girar o controlo totalmente no sentido anti-horário desliga o recurso REVERB (REVERB). O recurso REVERB (REVERB) também pode ser ligado e desligado usando o pedal. Observe que o recurso REVERB (REVERB) não afeta o CANAL NORMAL.
12. CONTROLO DE VELOCIDADE DO VIBRATO-Ajusta a velocidade do recurso VIBRATO (VIBRATO). Observe que o recurso VIBRATO (VIBRATO) não afeta o CANAL NORMAL.
13. CONTROLO DE INTENSIDADE DO VIBRATO-Ajusta a intensidade do recurso VIBRATO (VIBRATO). Girar o controlo totalmente no sentido anti-horário desliga o recurso VIBRATO (VIBRATO). O recurso VIBRATO (VIBRATO) também pode ser ligado e desligado usando o pedal. Observe que o recurso VIBRATO (VIBRATO) não afeta o CANAL NORMAL.
14. LÂMPADA PILOTO-Quando a lâmpada está iluminada, o '65 DELUXE REVERB está a receber energia. Se a lâmpada se queimar, desaperte a joia vermelha e substitua a lâmpada por uma lâmpada tipo T47.

FUNÇÕES DO PEDAL

1. INTERRUPTOR DE VIBRATO-Interruptor de pressão para ligar e desligar que liga e desliga o recurso VIBRATO (VIBRATO).
2. INTERRUPTOR DE REVERB-Interruptor de pressão para ligar e desligar que liga e desliga o recurso REVERB (REVERB).

FUNÇÕES DO PAINEL TRASEIRO

1. INTERRUPTOR DE TERRA-Defina o INTERRUPTOR DE TERRA (GROUND SWITCH) para a posição que produz a menor quantidade de "zumbido" ou "ruído" dos altifalantes (apenas modelo I 20V).
2. FUSÍVEL-O fusível está na alimentação CA do amplificador e ajudará a proteger o amplificador e o operador em caso de falha elétrica. Se um fusível queimar, ele só deve ser substituído por um fusível de acordo com a listagem no porta-fusível. Se o amplificador queimar fusíveis repetidamente, ele deve ser verificado por um técnico qualificado. EM NENHUMA CIRCUNSTÂNCIA deve ser usado um fusível de um tipo diferente, classificação de corrente mais alta ou um bypass de fusível, pois isso pode danificar o equipamento e apresentar um sério risco de segurança.
3. INTERRUPTOR DE LIGAÇÃO-Este interruptor liga e desliga a alimentação CA (AC) (ON e OFF). Quando o interruptor está desligado (OFF), o amplificador é completamente desligado.
4. INTERRUPTOR DE ESPERA-Este interruptor liga e desliga o amplificador. Na posição de ESPERA (STANDBY), o amplificador está desligado; no entanto, a energia é aplicada aos filamentos da válvula para eliminar o tempo de aquecimento, desde que o interruptor de alimentação principal (item C.) esteja ligado. O uso deste recurso durante pausas curtas em vez de usar o INTERRUPTOR DE LIGAÇÃO (POWER SWITCH) aumentará a vida útil da válvula.
5. JACK DO ALTIFALANTE PRINCIPAL-Conexão para altifalantes. Este jack deve sempre ser usado como a conexão principal para altifalantes.
6. JACK DO ALTIFALANTE EXTERNO-Conexão para um altifalante externo. Este jack é conectado em paralelo com o JACK DO ALTIFALANTE PRINCIPAL (MAIN SPEAKER JACK) e só deve ser usado em conjunto com o JACK DO ALTIFALANTE PRINCIPAL (MAIN SPEAKER JACK). Se o JACK DO ALTIFALANTE EXTERNO (EXTERNAL SPEAKER JACK) for usado sem também usar o JACK DO ALTIFALANTE PRINCIPAL (MAIN SPEAKER JACK), não haverá som. Observe que o amplificador é otimizado para uma carga de altifalante de 8 ohms e que o altifalante no gabinete é de 8 ohms. Se uma carga total de mais ou menos de 8 ohms for usada, o amplificador não emitirá sua potência máxima antes que ocorra a distorção.
7. JACK DO PEDAL-Conexão para o pedal. O pedal permite que ligue e desligue os recursos VIBRATO (VIBRATO) e REVERB (REVERB) sem ter que operar os controlos no painel frontal. Observe que apenas o recurso REVERB (REVERB) funcionará sem conectar o pedal.

CABO DE ALIMENTAÇÃO

O seu amplificador está equipado com um cabo de alimentação do tipo com ligação à terra para reduzir a possibilidade de choque elétrico. Certifique-se de conectá-lo a uma tomada CA (AC) com ligação à terra. NÃO ALTERE A FICHA CA (AC).

VÁLVULAS

O complemento de válvulas do '65 DELUXE REVERB consiste em uma Fender Special Design 5AR4 (número de peça 041400), duas Fender Special Design 6V6G Ts (número de peça 023564), quatro Fender Special Design 12AX7As (número de peça 013341) e duas Fender Special Design 12AT7s (número de peça 023531). As válvulas Fender's Special Design fornecem desempenho ideal neste amplificador. Para obter melhores resultados, substitua apenas por válvulas de equipamento original Fender. A localização da válvula está impressa na etiqueta da válvula localizada dentro do gabinete.

AJUSTE DE BIAS

O controlo na parte inferior do chassis é apenas um ajuste de fábrica. Se o bias precisar de ajuste, ele deve ser realizado pelo seu Centro de Serviço Fender autorizado.

CUIDADOS COM O REVESTIMENTO BLACK TOLEX

O revestimento exclusivo Fender no seu gabinete é especialmente projetado para fornecer anos de beleza duradoura. Uma solução com sabão muito leve numa esponja pode ser usada para remover a sujidade e os resíduos que podem acumular-se no grão. Tenha cuidado para não deixar nenhum líquido entrar em contacto com as superfícies de operação. NÃO tenha o amplificador conectado a uma tomada elétrica ao limpar.

LISTA DE VERIFICAÇÃO DE SOLUÇÃO DE PROBLEMAS

Se o amplificador estiver configurado, mas não funcionar, verifique os seguintes itens:

• O cabo de alimentação está devidamente conectado a uma tomada elétrica?
• Há energia na tomada? O fusível está queimado?
• O altifalante está devidamente conectado ao amplificador?
• O amplificador está em espera (standby)?
• Todos os botões de controlo estão girados acima de quatro?
• O controlo de volume no instrumento está aumentado?
• O instrumento está devidamente conectado ao amplificador?
  (Elimine quaisquer pedais de efeitos e experimente outro cabo de guitarra.)

Se, após verificar tudo o que foi dito acima, o sistema ainda não estiver a funcionar corretamente, consulte o seu revendedor de serviços Fender.

ESPECIFICAÇÕES

NÃO HÁ PEÇAS INTERNAS QUE POSSAM SER REPARADAS PELO UTILIZADOR. ENCAMINHE A MANUTENÇÃO APENAS PARA PESSOAL QUALIFICADO.

UM PRODUTO DE:
FENDER MUSICAL INSTRUMENTS CORP.,
CORONA, CA 91720
