UTANGULIZI

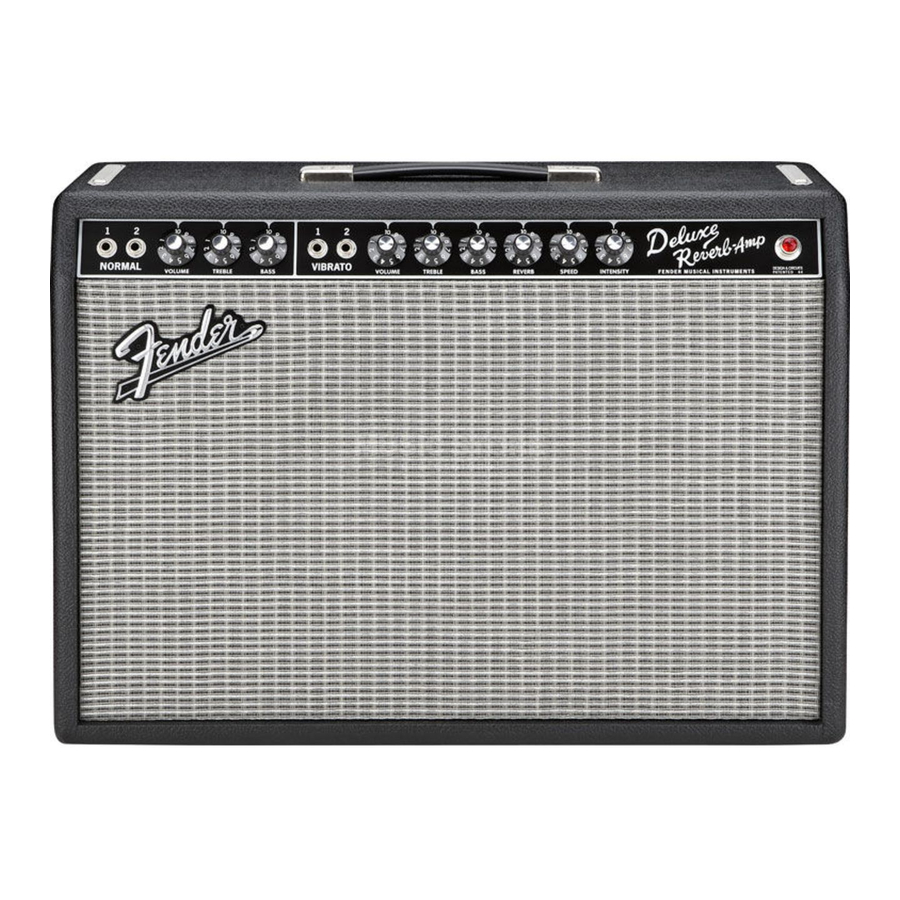

Amplifier yako "mpya" ya '65 DELUXE REVERB ni ushahidi hai wa ubora na maisha marefu ya miundo ya amplifier ya Fender.

Kati ya amplifier zote za Fender zilizozalishwa zaidi ya miaka 40 iliyopita, Deluxe Reverb pengine imetumika kwenye rekodi nyingi zaidi kuliko amplifier nyingine yoyote katika historia. Kwa miaka mingi, Deluxe Reverbs zimethibitika kuwa zenye matumizi mengi sana, zikitumika kwa surf, rock, blues, soul, country na kila kitu katikati. Kwa kweli, rekodi nyingi za mapema za hard rock na heavy metal zilifanywa na Deluxe Reverb kwa sababu ya sifa zake nzuri za upotoshaji asilia, kipengele ambacho hakikukusudiwa wakati huo. Haijalishi mtindo wa uchezaji, Deluxe Reverb imekuwa ikiweza kutoa "sauti sahihi" kila wakati.

Deluxe Reverb yako mpya ya '65 ni nakala ya uaminifu ya Deluxe Reverb ya asili ya 1965 (modeli AB763 kwa aina za kihistoria au kiufundi). Kila juhudi imefanywa ili kuweka saketi za pre-amp na power amp sawa kabisa na ile ya asili. Kwa uaminifu ulioboreshwa na ufanisi wa utengenezaji, bodi ya saketi iliyochapishwa ya vipengele inatumika badala ya paneli ya asili ya phenolic ya mtindo wa "Leo board" iliyotumika katika amplifier za zamani za Fender kwa miaka mingi. Transfoma za nguvu na pato zinazotumiwa katika '65 DELUXE REVERB zimejengwa kwa vipimo vya asili ambavyo bado vilikuwa kwenye faili za idara ya Fender R&D. Baadhi ya vipengele vinavyotumiwa katika amplifier hii iliyotolewa tena ni tofauti kwa ukubwa na umbo kutoka kwa toleo la awali, lakini thamani za vipengele ni sawa.

'65 DELUXE REVERB ni wati 22, kama ile ya asili. Model hii (AB 763) mara nyingi hujulikana kama "Black-face Deluxe Reverb" (kwa sababu ya rangi ya paneli ya kudhibiti) na ilianzishwa kwa mara ya kwanza mwaka wa 1964 na kuendelea hadi katikati ya 1968 wakati paneli ya kudhibiti ilibadilishwa kuwa mwonekano wa fedha ambao uliendelea hadi 1980.

Spika katika '65 DELUXE REVERB ni nakala ya spika ya asili ya Jensen ya inchi 12 "Specially Designed for Fender" iliyotumika kwa miaka mingi wakati wa miaka ya 1960.

Tafadhali kumbuka, ikiwa unalinganisha '65 DELUXE REVERB mpya na modeli ya asili, vitengo hivyo viwili vinaweza kusikika tofauti kidogo. Kumbuka kwamba spika na capacitors za kichujio katika ile ya asili zina zaidi ya miaka 25 na utendaji wao umebadilika kwa miaka mingi.

Inashauriwa usome mwongozo huu kwa ukamilifu ili kuelewa vipengele na kazi zote za amplifier. Ununuzi wa amplifier ya Fender utatoa miaka ya furaha ya muziki na '65 DELUXE REVERB husaidia kuweka hadithi ya Fender ikiendelea kuwa na nguvu.

ILI KUPUNGUZA HATARI YA MOTO AU MSHTUKO WA UMEME, USIWEKE AMPLIFIER KWENYE MVUA AU UNYEVUNYEVU!

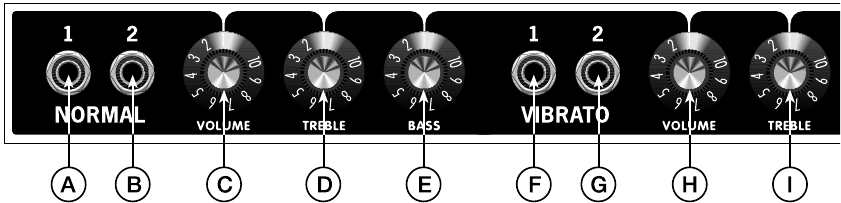

KAZI ZA PANELI YA MBELE

A,B. INGIZO ZA KA NALI YA KAWAIDA-Muunganisho wa plug-in kwa vyombo. Ingizo la 1 hutoa faida ya 6 dB zaidi kuliko ingizo la 2. Vipengele vya REVERB na VIBRATO haviathiri KA NALI YA KAWAIDA.

3. UDHIBITI WA SAUTI WA KA NALI YA KAWAIDA- Hurekebisha sauti ya jumla ya KA NALI YA KAWAIDA.
4. UDHIBITI WA TREBLE-Hurekebisha kiasi cha nyongeza ya masafa ya juu (mkazo) au kupunguzwa (attenuation) katika KA NALI YA KAWAIDA.
5. UDHIBITI WA BASS-Hurekebisha kiasi cha nyongeza ya masafa ya chini au kupunguzwa katika KA NALI YA KAWAIDA.

F,G. INGIZO ZA KA NALI YA VIBRATO-Muunganisho wa plug-in kwa vyombo. Ingizo la 1 hutoa faida ya 6 dB zaidi kuliko ingizo la 2. KA NALI YA VIBRATO huathiriwa na vipengele vya REVERB na VIBRATO, na pia hutoa nyongeza zaidi ya treble kuliko KA NALI YA KAWAIDA.

8. UDHIBITI WA SAUTI WA KA NALI YA VIBRATO- Hurekebisha sauti ya jumla ya KA NALI YA VIBRATO.
9. UDHIBITI WA TREBLE-Hurekebisha kiasi cha nyongeza ya masafa ya juu au kupunguzwa katika KA NALI YA VIBRATO.

10. UDHIBITI WA BASS-Hurekebisha kiasi cha nyongeza ya masafa ya chini au kupunguzwa katika KA NALI YA VIBRATO.
11. UDHIBITI WA REVERB-Hurekebisha kiasi cha mawimbi yaliyorejelewa ambayo yamechanganywa na mawimbi kavu ya asili. Kugeuza udhibiti kinyume cha saa kikamilifu huzima kipengele cha REVERB. Kipengele cha REVERB pia kinaweza kuwashwa na kuzimwa kwa kutumia footswitch. Kumbuka kuwa kipengele cha REVERB hakiathiri KA NALI YA KAWAIDA.
12. UDHIBITI WA KASI YA VIBRATO-Hurekebisha kasi ya kipengele cha VIBRATO. Kumbuka kuwa kipengele cha VIBRATO hakiathiri KA NALI YA KAWAIDA.
13. UDHIBITI WA UKALI WA VIBRATO-Hurekebisha ukali wa kipengele cha VIBRATO. Kugeuza udhibiti kinyume cha saa kikamilifu huzima kipengele cha VIBRATO. Kipengele cha VIBRATO pia kinaweza kuwashwa na kuzimwa kwa kutumia footswitch. Kumbuka kuwa kipengele cha VIBRATO hakiathiri KA NALI YA KAWAIDA.
14. TAA YA RUBANI-Taa inapoangazwa, '65 DELUXE REVERB inapokea nguvu. Taa ikizimika, fungua kito chekundu na ubadilishe taa na balbu ya aina ya T47.

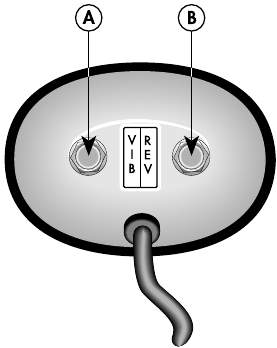

KAZI ZA FOOTSWITCH

1. SWITCH YA VIBRATO-Bonyeza kuwasha, bonyeza kuzima switch ambayo huwasha na kuzima kipengele cha VIBRATO.
2. SWITCH YA REVERB-Bonyeza kuwasha, bonyeza kuzima switch ambayo huwasha na kuzima kipengele cha REVERB.

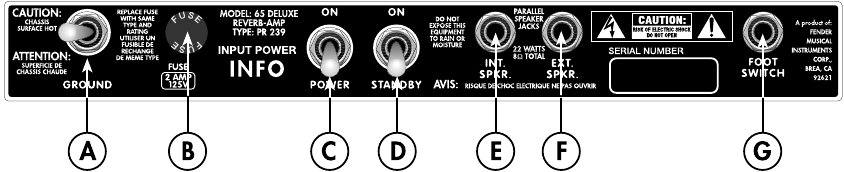

KAZI ZA PANELI YA NYUMA

1. SWITCH YA GROUND-Weka SWITCH YA GROUND kwenye nafasi ambayo hutoa kiwango kidogo cha "buzz" au "hum" kutoka kwa spika (modeli ya I 20V pekee).
2. FUSE-Fuse iko kwenye usambazaji wa AC wa amplifier na itasaidia kulinda amplifier na opereta katika tukio la hitilafu ya umeme. Fuse ikivuma, inapaswa kubadilishwa tu na fuse kulingana na orodha kwenye kishikilia fuse. Ikiwa amplifier inavuma fuse mara kwa mara, inapaswa kuchunguzwa na fundi aliyehitimu. CHINI YA HALI YOYOTE fuse ya aina tofauti, ukadiriaji wa juu wa sasa, au bypass ya fuse haipaswi kutumiwa, kwani hii inaweza kuharibu vifaa na kuleta hatari kubwa ya usalama.
3. SWITCH YA NGUVU-Switch hii huwasha na kuzima nguvu ya AC. Switch ikiwa IMEZIMWA, amplifier imefungwa kabisa.
4. SWITCH YA STANDBY-Switch hii huwasha na kuzima amplifier. Katika nafasi ya STANDBY, amplifier imezimwa; hata hivyo, nguvu inatumika kwa filaments za tube ili kuondoa muda wa joto, mradi switch kuu ya nguvu (kipengee C.) imewashwa. Matumizi ya kipengele hiki wakati wa mapumziko mafupi dhidi ya kutumia SWITCH YA NGUVU itaongeza maisha ya tube.
5. JACK KUU YA SPIKA-Muunganisho wa plug-in kwa spika. Jack hii lazima itumike kila wakati kama muunganisho mkuu kwa spika.
6. JACK YA SPIKA YA NJE-Muunganisho wa plug-in kwa spika ya nje. Jack hii imeunganishwa kwa sambamba na JACK KUU YA SPIKA, na lazima itumike tu kwa kushirikiana na JACK KUU YA SPIKA. JACK YA SPIKA YA NJE ikitumika bila pia kutumia JACK KUU YA SPIKA, hakutakuwa na sauti. Kumbuka kuwa amplifier imeundwa kwa mzigo wa spika wa 8 ohm, na kwamba spika kwenye kabati ni 8 ohms. Ikiwa mzigo wa jumla wa zaidi au chini ya 8 ohms utatumika, amplifier haitatoa nguvu yake ya juu kabla ya upotoshaji kutokea.
7. JACK YA FOOTSWITCH-Muunganisho wa plug-in kwa footswitch. Footswitch hukuruhusu kuwasha na kuzima vipengele vya VIBRATO na REVERB bila kulazimika kuendesha vidhibiti kwenye paneli ya mbele. Kumbuka kuwa kipengele cha REVERB pekee ndicho kitafanya kazi bila kuchomeka footswitch.

KAMBA YA UMEME

Amplifier yako ina kamba ya usambazaji ya aina ya grounding ili kupunguza uwezekano wa hatari ya mshtuko. Hakikisha umeunganisha kwenye kipokezi cha AC kilicho na msingi. USIBADILISHE PLUG YA AC.

TUBES

'65 DELUXE REVERB tube complement ina Fender Special Design 5AR4 moja (nambari ya sehemu 041400), Fender Special Design 6V6G Ts mbili (nambari ya sehemu 023564), Fender Special Design 12AX7As nne (nambari ya sehemu 013341), na Fender Special Design 12AT7s mbili (nambari ya sehemu 023531). Fender's Special Design Tubes hutoa utendaji bora katika amplifier hii. Kwa matokeo bora, badilisha na tubes asili za vifaa vya Fender pekee. Mahali pa tube pamechapishwa kwenye lebo ya tube iliyo ndani ya kabati.

REKEBISHO LA BIAS

Udhibiti kwenye upande wa chini wa chasi ni marekebisho ya kiwanda pekee. Ikiwa bias inahitaji kurekebishwa, inapaswa kufanywa na Kituo chako cha Huduma cha Fender kilichoidhinishwa.

UTUNZAJI WA FUNGUO NYEUSI YA TOLEX

Funguo la kipekee la Fender kwenye kabati yako limeundwa mahsusi ili kutoa miaka ya uzuri wa kudumu. Suluhisho la sabuni nyepesi sana kwenye sifongo linaweza kutumika kuondoa uchafu na mabaki ambayo yanaweza kukusanyika kwenye nafaka. Kuwa mwangalifu usiruhusu kioevu chochote kiguse nyuso za uendeshaji. USIWEKE amplifier kwenye plagi ya umeme wakati wa kusafisha.

ORODHA YA UKAGUZI YA MTATUZI

Ikiwa amplifier imewekwa lakini haifanyi kazi, angalia vitu vifuatavyo:

• Je, kamba ya umeme imechomekwa vizuri kwenye plagi ya umeme?
• Je, kuna umeme kwenye plagi? Je, fuse imevuma?
• Je, spika imeunganishwa vizuri kwenye amplifier?
• Je, amp iko kwenye standby?
• Je, vifundo vyote vya kudhibiti vimegeuzwa juu ya nne?
• Je, udhibiti wa sauti kwenye chombo umezimwa?
• Je, chombo kimechomekwa vizuri kwenye amplifier?
  (Ondoa pedals zozote za athari na ujaribu kamba nyingine ya gitaa.)

ikiwa, baada ya kuangalia yote hapo juu, mfumo bado haufanyi kazi kwa usahihi, wasiliana na Muuzaji wako wa Huduma ya Fender.

VIPIMO

HAKUNA SEHEMU ZINAZOWEZA KUTUMIWA NA MTUMIAJI NDANI. REJELEA HUDUMA KWA WATU WENYE SIFA PEKEE.

BIDHAA YA:
FENDER MUSICAL INSTRUMENTS CORP.,
CORONA, CA 91720
