Fender 65 DELUXE REVERB - Manuali i Amplifikatorit

HYRJE

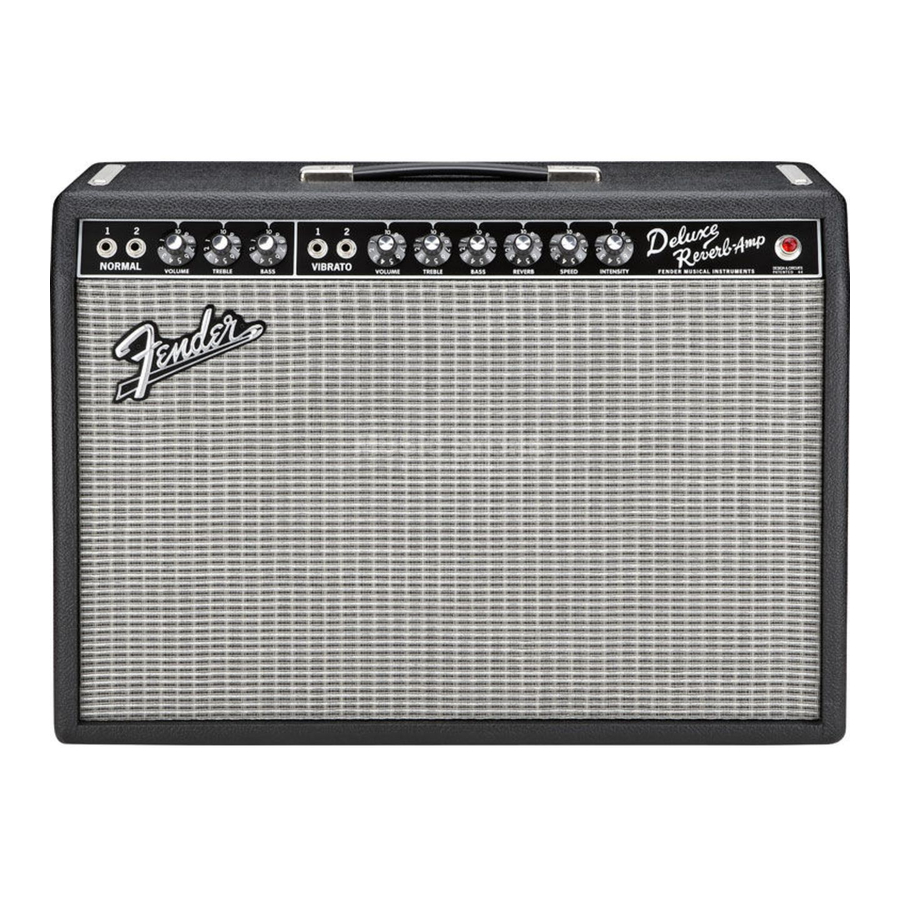

Amplifikatori juaj "i ri" '65 DELUXE REVERB është dëshmi e gjallë e cilësisë dhe jetëgjatësisë së dizajneve të amplifikatorëve Fender.

Nga të gjithë amplifikatorët Fender të prodhuar gjatë 40 viteve të fundit, Deluxe Reverb ndoshta është përdorur në më shumë regjistrime se çdo amplifikator tjetër në histori. Gjatë viteve, Deluxe Reverbs kanë provuar të jenë tepër të gjithanshëm, të përdorur për surf, rock, blues, soul, country dhe gjithçka tjetër. Në fakt, shumë regjistrime të hershme të hard rock dhe heavy metal janë bërë me Deluxe Reverb për shkak të karakteristikave të tij të shkëlqyera natyrore të shtrembërimit, një veçori e paqëllimshme në atë kohë. Cilido qoftë stili i lojës, Deluxe Reverb ka qenë gjithmonë në gjendje të prodhojë "tingullin e duhur".

Deluxe Reverb '65 juaj i ri është një riprodhim besnik i një Deluxe Reverb origjinal të vitit 1965 (modeli AB763 për tipat historikë ose teknikë). Çdo përpjekje është bërë për t'i mbajtur qarqet e para-amplifikatorit dhe amplifikatorit të energjisë saktësisht si origjinalet. Për besueshmëri të përmirësuar dhe efikasitet të prodhimit, një tabelë e qarkut të printuar për komponentët përdoret në vend të panelit origjinal fenolik të stilit "Leo board" të përdorur në amplifikatorët e vjetër Fender për shumë vite. Transformatorët e energjisë dhe daljes të përdorur në '65 DELUXE REVERB janë ndërtuar sipas specifikimeve origjinale që ishin ende në dosjet e departamentit Fender R&D. Disa komponentë të përdorur në këtë amplifikator ri-emisioni janë të ndryshëm në madhësi dhe formë nga versioni i mëparshëm, por vlerat e komponentëve janë identike.

Deluxe Reverb '65 është 22 vat, si origjinali. Ky model (AB 763) shpesh referohet si një "Black-face Deluxe Reverb" (për shkak të ngjyrës së panelit të kontrollit) dhe u prezantua për herë të parë në 1964 dhe vazhdoi deri në mes të vitit 1968 kur paneli i kontrollit u ndryshua në pamjen e rrotullimit të argjendtë që zgjati deri në vitin 1980.

Altoparlanti në '65 DELUXE REVERB është një kopje e altoparlantit origjinal Jensen 12 inç "Specially Designed for Fender" (Projektuar posaçërisht për Fender) i përdorur për shumë vite gjatë viteve 1960.

Ju lutemi vini re, nëse krahasoni një '65 DELUXE REVERB të ri me një model origjinal, dy njësitë mund të tingëllojnë paksa ndryshe. Mos harroni se altoparlanti dhe kondensatorët e filtrit në origjinal janë mbi 25 vjeç dhe performanca e tyre ka ndryshuar gjatë viteve.

Sugjerohet që ta lexoni këtë manual tërësisht për të kuptuar të gjitha veçoritë dhe funksionet e amplifikatorit. Blerja e një amplifikatori Fender do të ofrojë vite kënaqësi muzikore dhe '65 DELUXE REVERB ndihmon në mbajtjen e fortë të legjendës Fender.

PËR TË ZVOGËLUAR RREZIKUN E ZJARRIT OSE RREZIKUN E GODITJES, MOS E EKSPOSONI AMPLIFIKATORIN NDAJ SHIUT OSE LAGËSHTISË!

FUNKSIONET E PANELIT TË PËRPARËM

A,B. HYRJET E KANALIT NORMAL-Lidhje shtesë për instrumente. Hyrja 1 siguron 6 dB më shumë fitim se hyrja 2. Veçoritë REVERB dhe VIBRATO nuk ndikojnë në KANALIN NORMAL.

3. KONTROLLI I VËLLIMIT TË KANALIT NORMAL- Rregullon zërin e përgjithshëm të KANALIT NORMAL.
4. KONTROLLI TREBLE-Rregullon sasinë e rritjes (theksimit) ose uljes (dobësimit) së frekuencës së lartë në KANALIN NORMAL.
5. KONTROLLI BASS-Rregullon sasinë e rritjes ose uljes së frekuencës së ulët në KANALIN NORMAL.

F,G. HYRJET E KANALIT VIBRATO-Lidhje shtesë për instrumente. Hyrja 1 siguron 6 dB më shumë fitim se hyrja 2. KANALI VIBRATO ndikohet nga veçoritë REVERB dhe VIBRATO, dhe gjithashtu siguron më shumë rritje të frekuencës së lartë se KANALI NORMAL.

8. KONTROLLI I VËLLIMIT TË KANALIT VIBRATO- Rregullon zërin e përgjithshëm të KANALIT VIBRATO.
9. KONTROLLI TREBLE-Rregullon sasinë e rritjes ose uljes së frekuencës së lartë në KANALIN VIBRATO.

10. KONTROLLI BASS-Rregullon sasinë e rritjes ose uljes së frekuencës së ulët në KANALIN VIBRATO.
11. KONTROLLI REVERB-Rregullon sasinë e sinjalit të reverberuar që përzihet me sinjalin origjinal të thatë. Rrotullimi i kontrollit plotësisht në drejtim të kundërt të akrepave të orës e fik veçorinë REVERB. Veçoria REVERB gjithashtu mund të ndizet dhe fiket duke përdorur pedalin e këmbës. Vini re se veçoria REVERB nuk ndikon në KANALIN NORMAL.
12. KONTROLLI I SHPEJTËSISË VIBRATO-Rregullon shpejtësinë e veçorisë VIBRATO. Vini re se veçoria VIBRATO nuk ndikon në KANALIN NORMAL.
13. KONTROLLI I INTENSITETIT VIBRATO-Rregullon intensitetin e veçorisë VIBRATO. Rrotullimi i kontrollit plotësisht në drejtim të kundërt të akrepave të orës e fik veçorinë VIBRATO. Veçoria VIBRATO gjithashtu mund të ndizet dhe fiket duke përdorur pedalin e këmbës. Vini re se veçoria VIBRATO nuk ndikon në KANALIN NORMAL.
14. LAMPA PILOT-Kur llamba është e ndriçuar, '65 DELUXE REVERB po merr energji. Nëse llamba digjet, zhvidhosni xhevahirin e kuq dhe zëvendësoni llambën me një llambë të tipit T47.

FUNKSIONET E PEDALIT TË KËMBËS

1. ÇELËSI VIBRATO-Çelës shtyt, çkyç që ndez dhe fik veçorinë VIBRATO.
2. ÇELËSI REVERB-Çelës shtyt, çkyç që ndez dhe fik veçorinë REVERB.

FUNKSIONET E PANELIT TË PASMË

1. ÇELËSI I TOKËZIMIT-Vendoseni ÇELËSIN E TOKËZIMIT në pozicionin që prodhon sasinë më të vogël të "zhurmës" ose "gumëzhimës" nga altoparlantët (vetëm modeli I 20V).
2. SIGURESA-Siguresa është në furnizimin me AC të amplifikatorit dhe do të ndihmojë në mbrojtjen e amplifikatorit dhe operatorit në rast të një defekti elektrik. Nëse një siguresë digjet, ajo duhet të zëvendësohet vetëm me një siguresë në përputhje me listën në mbajtësin e siguresës. Nëse amplifikatori digjet vazhdimisht siguresat, ai duhet të kontrollohet nga një teknik i kualifikuar. NË ASNJË RRETHANË nuk duhet të përdoret një siguresë e një lloji tjetër, vlerësimi më i lartë i rrymës, ose një anashkalim i siguresës, pasi kjo mund të dëmtojë pajisjen dhe të paraqesë një rrezik serioz sigurie.
3. ÇELËSI I ENERGJISË-Ky çelës ndez dhe fik energjinë AC. Kur çelësi është OFF (fikur), amplifikatori është fikur plotësisht.
4. ÇELËSI STANDBY-Ky çelës ndez dhe fik amplifikatorin. Në pozicionin STANDBY (gatishmëri), amplifikatori është i fikur; megjithatë, energjia aplikohet në filamentet e tubit në mënyrë që të eliminohet koha e ngrohjes, me kusht që çelësi kryesor i energjisë (pika C.) të jetë i ndezur. Përdorimi i kësaj veçorie gjatë pushimeve të shkurtra kundrejt përdorimit të ÇELËSIT TË ENERGJISË do të rrisë jetën e tubit.
5. PRIZA KRYESORE E ALTOPARLANTIT-Lidhje shtesë për altoparlantët. Kjo prizë duhet të përdoret gjithmonë si lidhja kryesore me altoparlantët.
6. PRIZA E JASHTME E ALTOPARLANTIT-Lidhje shtesë për një altoparlant të jashtëm. Kjo prizë është e lidhur paralelisht me PRIZËN KRYESORE TË ALTOPARLANTIT dhe duhet të përdoret vetëm në lidhje me PRIZËN KRYESORE TË ALTOPARLANTIT. Nëse PRIZA E JASHTME E ALTOPARLANTIT përdoret pa përdorur gjithashtu PRIZËN KRYESORE TË ALTOPARLANTIT, nuk do të ketë zë. Vini re se amplifikatori është optimizuar për një ngarkesë altoparlanti prej 8 ohm, dhe se altoparlanti në kabinet është 8 ohm. Nëse përdoret një ngarkesë totale prej më shumë ose më pak se 8 ohm, amplifikatori nuk do të nxjerrë fuqinë e tij maksimale përpara se të ndodhë shtrembërimi.
7. PRIZA E PEDALIT TË KËMBËS-Lidhje shtesë për pedalin e këmbës. Pedali i këmbës ju lejon të ndizni dhe fikni veçoritë VIBRATO dhe REVERB pa pasur nevojë të përdorni kontrollet në panelin e përparmë. Vini re se vetëm veçoria REVERB do të funksionojë pa futur pedalin e këmbës.

KORDA E RRJETIT

Amplifikatori juaj është i pajisur me një kordë furnizimi të tipit tokëzues për të zvogëluar mundësinë e rrezikut të goditjes. Sigurohuni që ta lidhni atë me një prizë AC të tokëzuar. MOS E NDRYSHONI PRIZËN AC.

TUBAT

Komplementi i tubit '65 DELUXE REVERB përbëhet nga një Fender Special Design 5AR4 (numri i pjesës 041400), dy Fender Special Design 6V6G Ts (numri i pjesës 023564), katër Fender Special Design 12AX7As (numri i pjesës 013341) dhe dy Fender Special Design 12AT7s (numri i pjesës 023531). Tubat Special Design të Fender ofrojnë performancë optimale në këtë amplifikator. Për rezultate më të mira, zëvendësoni vetëm me tuba origjinalë të pajisjeve Fender. Vendndodhja e tubit është e printuar në etiketën e tubit që ndodhet brenda kabinetit.

RREGULLIMI I BIASIT

Kontrolli në pjesën e poshtme të shasisë është vetëm një rregullim i fabrikës. Nëse biasi ka nevojë për rregullim, ai duhet të kryhet nga Qendra juaj e Autorizuar e Shërbimit Fender.

KUJDESI PËR MBULIMIN E ZEZË TOLEX

Mbulimi ekskluziv Fender i telave në kabinetin tuaj është projektuar posaçërisht për të ofruar vite bukuri të qëndrueshme. Një tretësirë shumë e lehtë sapuni në një sfungjer mund të përdoret për të hequr papastërtitë dhe mbetjet që mund të grumbullohen në kokrrizë. Kini kujdes që asnjë lëng të mos bjerë në kontakt me sipërfaqet e funksionimit. MOS e keni amplifikatorin të lidhur në një prizë elektrike kur pastroni.

LISTA KONTROLLUESE E ZGJIDHËSIT TË PROBLEMEVE

Nëse amplifikatori është vendosur por nuk funksionon, kontrolloni artikujt e mëposhtëm:

• A është korda e energjisë e lidhur siç duhet në një prizë elektrike?
• A ka energji në prizë? A është djegur siguresa?
• A është altoparlanti i lidhur siç duhet me amplifikatorin?
• A është amplifikatori në gatishmëri?
• A janë të gjitha çelësat e kontrollit të rrotulluar mbi katër?
• A është rritur kontrolli i volumit në instrument?
• A është instrumenti i lidhur siç duhet në amplifikator?
  (Eliminoni çdo pedal efektesh dhe provoni një kordë tjetër kitare.)

Nëse, pasi të keni kontrolluar të gjitha sa më sipër, sistemi ende nuk funksionon siç duhet, konsultohuni me Shitësin tuaj të Shërbimit Fender.

SPECIFIKIMET

NUK KA PJESË TË SHËRBIMIT PËR PËRDORUESIT BRENDA. REFEROJUNI SHËRBIMIN VETËM PERSONELIT TË KUALIFIKUAR.

NJË PRODUKT I:
FENDER MUSICAL INSTRUMENTS CORP.,
CORONA, CA 91720
