Fender Hot Rod Deluxe IV, DeVille IV - Gitarforsterker Manual

INTRODUKSJON

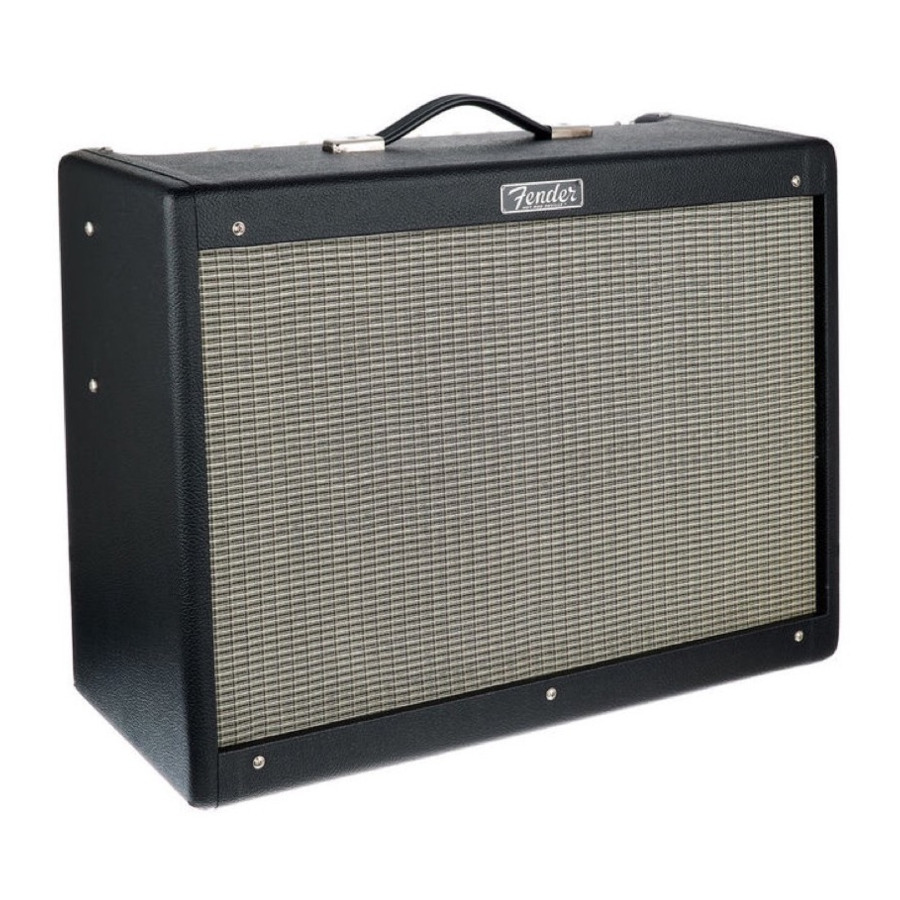

Arbeidende gitarister overalt verdsetter Hot Rod-forsterkere for deres flotte volum, pålitelighet, respons på effektpedaler og rimelighet. Hot Rod Deluxe IV er en brennhet 40-watts 1x12" rørkombo utstyrt med kraft og ytelse i massevis, flotte funksjoner og et klassisk utseende.

Hot Rod DeVille er standarden for turnerende gitarister over hele verden og den ideelle forsterkeren for å lage din egen signaturlyd. Hot Rod DeVille IV-komboen leverer varene og vel så det, med 60 watt rørkraft som driver et brennhett par 12" høyttalere, hot-roddet ytelse i massevis, flotte funksjoner og et klassisk utseende.

Funksjoner inkluderer:

• Modifisert forforsterkerkrets for økt notedefinisjon i overdrive-kanalene
• Spring Reverb smoothness mod
• Celestion® 12" A-TYPE høyttalere
• Stålforsterket reimhåndtak
• Elfenbenspekerknotter
• Forbedret tekstur og grafikk på kontrollpanelet
• Lett eldet sølvgrillduk
• Furu kabinett for vektreduksjon
• Trekk og to-knapps fotbryter

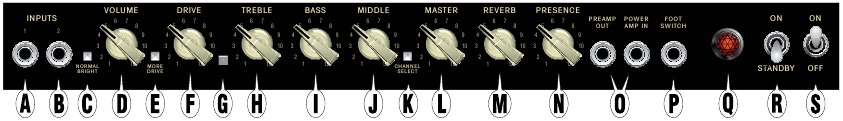

KONTROLLPANEL

1. INPUT 1: Normal følsomhetsinngang ideell for bruk med de fleste gitarer. Enten inngangskontakten kan brukes med alle typer gitarer, avhengig av den tonale karakteren du foretrekker. Eksperimenter og bruk inngangen som høres best ut for deg.
2. INPUT 2: Lavere følsomhetsinngang (-6dB) gir renere respons med gitarer med høy utgang og forforsterket gitar. Du kan bruke inngang 1 og inngang 2 samtidig med to gitarer eller en gitar og en mikrofon, for eksempel. Inngangsfølsomhetene blir like når de brukes samtidig.
3. NORMAL/BRIGHT: Trykk inn for å øke høyfrekvenstonene i NORMAL-kanalen.
4. VOLUME: Justerer volumet på NORMAL-kanalen.
5. MORE DRIVE: Trykk inn for å øke gain og forvrengning av DRIVE-kanalen.
6. DRIVE: Øk DRIVE-innstillingen for å produsere mer forvrengning og sustain. Bruk lavere DRIVE-innstillinger for å produsere renere lyder.
7. CHANNEL INDICATOR: NORMAL-kanal (av), DRIVE-kanal (gul), MORE DRIVE-kanal (rød).
8. TREBLE: Justerer høyfrekvenstonen.
9. BASS: Justerer lavfrekvenstonen.
10. MIDDLE: Justerer mellomfrekvenstonen.
11. CHANNEL SELECT: NORMAL-kanal (ut), DRIVE-kanal (inn).
12. MASTER: Brukes til å justere lydstyrken til DRIVE- og MORE DRIVE-kanalene i forbindelse med DRIVE (F).
13. REVERB: Justerer nivået på reverb-effekten.
14. PRESENCE: Justerer tonen på et punkt i signalveien etter forforsterkerkretsen for å gi unik ultrahøyfrekvent toneforming.
15. PREAMP OUT/POWER AMP IN: Multifunksjonelle inngangs-/utgangskontakter som kan brukes i en rekke konfigurasjoner:
    Effects Loop: Koble PREAMP OUT til inngangen på effektenheten din og koble effektutgangen til POWER AMP IN-kontakten.
    Flere Hot Rod-forsterkere: Koble PREAMP OUT på primærenheten til POWER AMP IN på hjelpeenheten. Primærenheten brukes til å kontrollere alle hjelpeenheter, bortsett fra REVERB og PRESENCE, som forblir aktive på hver hjelpeenhet.
    Innspilling/lydforsterkning: Koble PREAMP OUT til inngangskontakten på lydutstyret.
    Bruk instrumentkabler (skjermet) med TS-plugger (tip-sleeve) for tilkoblinger. Både PREAMP OUT og POWER AMP IN-kontaktene er plassert før Reverb og Presence i signalveien.
16. FOOTSWITCH: Koble den medfølgende fotbryteren her for å aktivere fjernvalg av NORMAL/DRIVE/MORE DRIVE-kanaler. CHANNEL SELECT (K)-knappen på kontrollpanelet er deaktivert når fotbryteren er koblet til. Høyttalerkabel (uskjermet) er bedre enn instrumentkabel (skjermet) for tilkobling av fotbryter.
17. POWER INDICATOR: Lyser når enheten er på. Skru av den røde juvelen for å få tilgang til pæren (type T47) for utskifting.
18. STANDBY: Bruk STANDBY i stedet for å slå av strømmen under korte pauser for å unngå å måtte vente på at rørene skal varmes opp når du vil begynne å spille igjen. Hold også forsterkeren på STANDBY de første 30 sekundene når du først slår på strømmen for å gi rørene en skånsom oppvarmingssyklus. Bruk av STANDBY vil forlenge levetiden til forsterkerens rør ved å redusere sjokket av oppvarmings-/nedkjølingssyklusen på rørfilamentene.
19. POWER: Slår forsterkeren på og av.

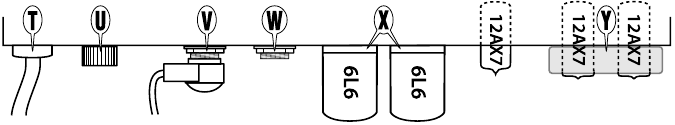

CHASSIS BAKFRA

20. POWER CORD: Koble til et jordet uttak i samsvar med spennings- og frekvensklassifiseringene som er spesifisert på bakpanelet på forsterkeren din.
21. FUSE: Sikringen beskytter enheten mot elektriske feil. Bytt sikringer kun med typen og klassifiseringen som er spesifisert på sikringsholderen. Hvis enheten gjentatte ganger går sikringer, må du få enheten testet på et autorisert Fender servicesenter.
22. MAIN SPEAKER JACK: En av følgende høyttalerkonfigurasjoner (intern eller ekstern) må alltid være koblet til når enheten er PÅ for å forhindre skade på forsterkeren:

    * Sett inn en åpen plugg (uten høyttalere tilkoblet) i Main Speaker-kontakten (V) for konfigurasjon tre.
23. EXTERNAL SPEAKER JACK: Denne kontakten er koblet parallelt med hovedhøyttalerkontakten og må kun brukes med en høyttalerbelastning eller en åpen plugg koblet til hovedhøyttalerkontakten, som vist ovenfor i MAIN SPEAKER JACK-diagrammet.
24. TUBES: Din nye Fender-forsterker er utstyrt med de beste tilgjengelige rørene, hentet fra forskjellige produsenter over hele verden. På grunn av sporadiske uregelmessigheter i forsyningen, kan den spesifikke rørtypen som brukes i hver forsterker endres uten varsel.
    Når du bytter utgangsrør, må du merke deg de spesifikke rørmerkingene på de originale rørene som fulgte med forsterkeren din fra fabrikken. For eksempel inkluderer 6L6 utgangsrørtyper som brukes av Fender, men er ikke begrenset til: 6L6GC; 6L6WXT; 6L6C; 6L6GE; osv. Installasjon av en annen type kan kreve betydelig justering av en kvalifisert tekniker for å unngå reduksjon i ytelse og rørlevetid.
    I tillegg tester og sorterer Fender mange av våre utgangsrør basert på deres målte ytelse. De sorterte rørene er merket med en etikett på basen med grove vurderinger av blått, hvitt og rødt pluss fine vurderinger på 1-10. Hvis forsterkeren din ble levert med for eksempel et par matchede GT-6L6-GE-effektrør rangert som hvit-6, vil ethvert par GT-6L6-GE-effektrør merket med en grov vurdering av hvitt være en god erstatning. Hvis rørerstatningene er merket som hvit-6, vil de være en perfekt direkte erstatning.
    Hvis du har spørsmål eller bekymringer, kan du kontakte din Fender-forhandler eller et autorisert servicesenter.
25. PREAMP TUBE STABILIZER: En vibrasjonsabsorberende stabilisator er installert rundt forforsterrørene for å minimere rør-mikrofonikken som normalt utvikler seg over tid. Stabilisatoren kan brukes med alle forforsterrør som er kompatible med din Hot Rod-forsterker.

SPESIFIKASJONER

Produktspesifikasjoner kan endres uten varsel.

www.fender.com
