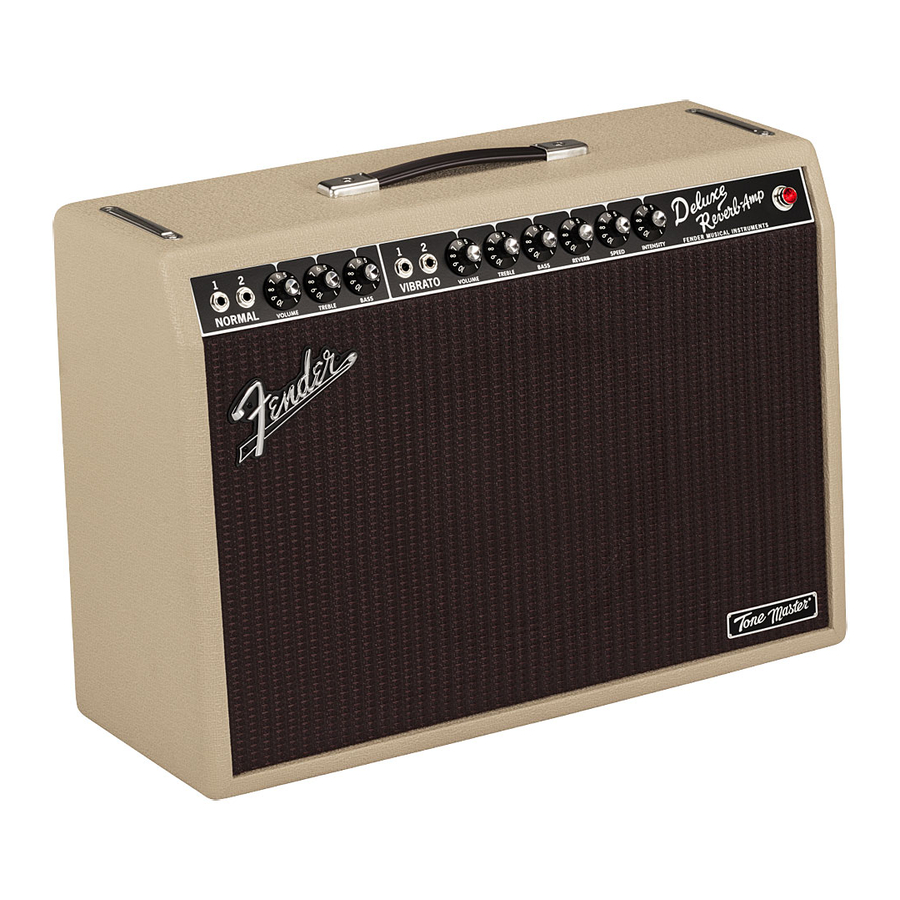

Fender Tone Master Deluxe Reverb - Manuál k zosilňovaču

ÚVOD

V odvážnom prvenstve spoločnosti Fender, zosilňovač Tone Master Deluxe Reverb využíva rozsiahly digitálny výpočtový výkon na dosiahnutie jedného pozoruhodného zvukového výkonu: verné modelovanie obvodov a 22-wattového výkonu originálneho elektrónkového zosilňovača Deluxe. Použitím vysokovýkonného 100-wattového digitálneho výkonového zosilňovača na dosiahnutie headroomu a dynamického rozsahu skutočného vintage elektrónkového zosilňovača Deluxe, v kombinácii s údernosťou a teplom jedného reproduktora Celestion® G12 NEO Creamback a rezonančnej borovicovej skrine, výsledkom je elektrónkový tón, hlasitosť a dynamika Deluxe Reverb prakticky nerozoznateľné od celoelektrónkového originálu. A so všetkými týmito funkciami má Tone Master Deluxe Reverb v skutočnosti iba polovicu hmotnosti celoelektrónkového Deluxe.

Funkcie na prednom paneli poskytujú gitaristom zážitok z hrania identický s elektrónkovou verziou, vrátane svetovo štandardných efektov reverb a tremolo od spoločnosti Fender. Ďalšie funkcie na zadnom paneli poskytujú moderné pohodlie a flexibilitu—vrátane voliča výstupného výkonu pre plný výkon a päť nastavení útlmu, vyvážený linkový výstup XLR so simuláciami kabinetu s impulznou odozvou (IR), prepínač stlmenia pre tiché použitie na pódiu alebo pri nahrávaní, port USB pre aktualizácie firmvéru a ďalšie.

Zaregistrujte svoj Tone Master Deluxe Reverb online na start.fender.com.

OVLÁDACÍ PANEL

1. VSTUPY NORMÁLNEHO KANÁLA: Sem pripojte nástroj. Normálny vstup 1 produkuje plnú citlivosť; normálny vstup 2 má upravenú citlivosť (-6dB) pre mierne tmavší tón a čistejšiu odozvu s nástrojmi s vysokým ziskom.
2. HLASITOSŤ NORMÁLNEHO KANÁLA: Ovláda úroveň hlasitosti oboch vstupov normálneho kanála.
3. VÝŠKY NORMÁLNEHO KANÁLA: Ovláda odozvu výšok oboch vstupov normálneho kanála.
4. BASY NORMÁLNEHO KANÁLA: Ovláda odozvu basov oboch vstupov normálneho kanála.
5. VSTUPY VIBRATO KANÁLA: Sem pripojte nástroj na použitie vstavaného efektu "vibrato" (tremolo). Vstup 1 produkuje plnú citlivosť; vstup 2 má upravenú citlivosť (-6dB) pre mierne tmavší tón a čistejšiu odozvu s nástrojmi s vysokým ziskom.
6. HLASITOSŤ VIBRATO KANÁLA: Ovláda úroveň hlasitosti oboch vstupov vibrato kanála.
7. VÝŠKY VIBRATO KANÁLA: Ovláda odozvu výšok oboch vstupov vibrato kanála.
8. BASY VIBRATO KANÁLA: Ovláda odozvu basov oboch vstupov vibrato kanála.
9. REVERB: Ovláda úroveň efektu reverb. Žiadny reverb nie je počuť, keď je ovládač otočený úplne proti smeru hodinových ručičiek. Reverb sa dá zapnúť a vypnúť aj pomocou pribaleného dvojtlačidlového nožného spínača.
10. RÝCHLOSŤ: Ovláda rýchlosť efektu "vibrato" (tremolo).
11. INTENZITA: Ovláda hĺbku efektu "vibrato" (tremolo). Žiadny efekt nie je počuť, keď je ovládač otočený úplne proti smeru hodinových ručičiek. Efekt sa dá zapnúť a vypnúť aj pomocou pribaleného dvojtlačidlového nožného spínača.
12. POWER JEWEL: Svieti na červeno, keď je zosilňovač zapnutý; bliká medzi červenou a oranžovou počas zahrievania. Svieti na oranžovo v režime MUTE (O).

ZADNÝ PANEL

13. IEC NAPÁJACÍ VSTUP: Pripojte pribalený napájací kábel do uzemnenej zásuvky v súlade s napätím a frekvenciou vstupného napájania uvedenými vedľa vstupu. Univerzálna prevádzka 100V-240V.
14. POWER (napájanie): Zapína a vypína zosilňovač.
15. MUTE (stlmenie): Stlmí výkonový zosilňovač. Keď je v režime MUTE (stlmenie), linkový výstup XLR zostáva aktívny pre štúdiové použitie alebo použitie na "tichom pódiu" a POWER JEWEL (L) sa zmení z červenej na oranžovú.
16. OUTPUT POWER (výstupný výkon): Prepínač voliča ponúka plný výkon (22 wattov) a päť ďalších nastavení útlmu výkonu, ktoré prispôsobujú celkovú hlasitosť miestnosti/miesta konania. Nastavte hlasitosť kanála na prednom paneli zosilňovača podľa osobných preferencií pre odozvu emulovanú elektrónkou a potom nastavte OUTPUT POWER (výstupný výkon) na preferovanú úroveň.

CABINET SIM (simulácia kabinetu): Pri použití XLR BALANCED LINE OUTPUT (T) (vyvážený linkový výstup XLR) ponúka tento prepínač tri rôzne tónové možnosti—plochý, nezafarbený signál zosilňovača bez emulácie reproduktorovej skrine (OFF (vypnuté)); a dva profily impulznej odozvy (IR) emulujúce rôzne kombinácie umiestnenia reproduktora/mikrofónu:

IR PROFILE 1 (IR profil 1): Dynamický mikrofón snímajúci zblízka na okraji stredovej krytky kužeľa reproduktora pre výrazný útok a definíciu. IR vytvorený pomocou mikrofónu Shure® SM57.

IR PROFILE 2 (IR profil 2): Dynamický mikrofón snímajúci zblízka na okraji stredovej krytky kužeľa reproduktora pre zvýšenú odozvu basov a hladšie stredy. IR vytvorený pomocou mikrofónu Sennheiser® MD 421.

17. BALANCED LINE OUTPUT LEVEL (úroveň vyváženého linkového výstupu): Nastavuje výstupnú úroveň XLR BALANCED LINE OUTPUT (T) (vyvážený linkový výstup XLR) pre externé zariadenia a systémy (t. j. PA a nahrávacie zariadenia), či už ide o mikrofónovú alebo linkovú úroveň.
18. GROUND LIFT (odpojenie uzemnenia): Pri použití XLR BALANCED LINE OUTPUT (T) (vyvážený linkový výstup XLR) môže aktivácia tohto tlačidla eliminovať brum alebo bzučanie spôsobené pripojením k nesprávne uzemnenému zariadeniu.
19. XLR BALANCED LINE OUTPUT (vyvážený linkový výstup XLR): Pre vyvážené pripojenie k externým zariadeniam a systémom (t. j. PA systémy a nahrávacie zariadenia). Linkový výstup XLR zostáva aktívny, keď je zosilňovač v režime MUTE (stlmenie) (O).
20. FOOTSWITCH (nožný spínač): Sem pripojte pribalený dvojtlačidlový nožný spínač pre zapnutie/vypnutie reverbu a tremola.
21. USB PORT (port USB) (NIE JE ZOBRAZENÝ): Pre aktualizácie firmvéru sa port USB nachádza na spodnej strane šasi pod časťou OUTPUT POWER (výstupný výkon). Navštívte fender.com/firmware/support pre pravidelné aktualizácie firmvéru, ktoré zlepšujú a vylepšujú zážitok z používania Tone Master.

Všetky názvy produktov a ochranné známky iných spoločností ako FMIC, ktoré sa objavujú v tomto manuáli, sú majetkom ich príslušných vlastníkov a používajú sa výlučne na identifikáciu produktov, ktorých zvuky boli študované počas vývoja IR pre tento produkt. Používanie týchto produktov a ochranných známok neznamená žiadne pridruženie, spojenie, sponzorstvo alebo schválenie medzi FMIC a akoukoľvek treťou stranou.

ŠPECIFIKÁCIE

Špecifikácie produktu sa môžu zmeniť bez upozornenia.
