Fender Tone Master Deluxe Reverb - Priručnik za pojačalo

UVOD

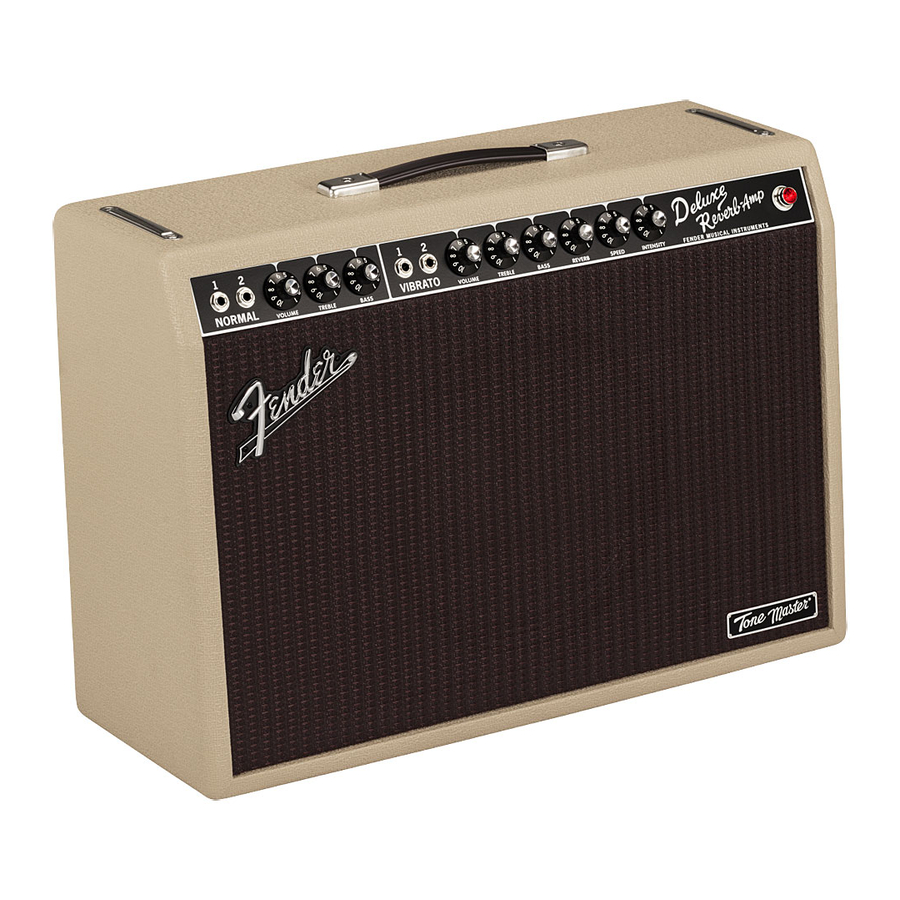

U hrabrom Fenderovom prvijencu, pojačalo Tone Master Deluxe Reverb koristi masivnu digitalnu procesorsku snagu kako bi postiglo jedan izvanredan zvučni podvig: vjerno modeliranje kruga i izlazne snage od 22 vata originalnog Deluxe cijevnog pojačala. Koristeći visokoučinkovito digitalno pojačalo snage od 100 vata za postizanje headrooma i dinamičkog raspona pravog vintage Deluxe cijevnog pojačala, upareno s punchom i toplinom jednog Celestion® G12 NEO Creamback zvučnika i rezonantnim kabinetom od bora, rezultat je Deluxe Reverb ton bez cijevi, glasnoća i dinamika praktički nerazlučiva od originala s cijevima. I sa svim tim značajkama, Tone Master Deluxe Reverb je zapravo samo pola težine Deluxe pojačala s cijevima.

Značajke na prednjoj ploči gitaristima pružaju iskustvo sviranja identično cijevnoj verziji, uključujući Fenderove svjetski standardne reverb i tremolo efekte. Dodatne značajke na stražnjoj ploči pružaju modernu praktičnost i fleksibilnost—uključujući birač izlazne snage za punu snagu i pet prigušenih postavki, balansirani XLR linijski izlaz s impulsnim odzivom (IR) simulacija kabineta, prekidač za isključivanje zvuka za tihu pozornicu ili snimanje, USB priključak za nadogradnje firmvera i još mnogo toga.

Registrirajte svoj Tone Master Deluxe Reverb online na start.fender.com.

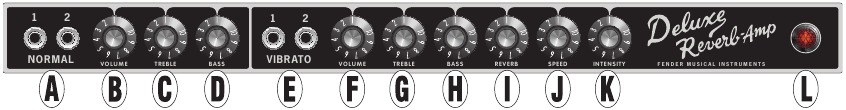

KONTROLNA PLOČA

1. NORMAL CHANNEL INPUTS (ULAZI NORMALNOG KANALA): Spojite instrument ovdje. Normalni ulaz 1 proizvodi punu osjetljivost; normalni ulaz 2 ima prilagođenu osjetljivost (-6dB) za nešto tamniji ton i čišći odziv s instrumentima visokog pojačanja.
2. NORMAL CHANNEL VOLUME (GLASNOĆA NORMALNOG KANALA): Kontrolira razinu glasnoće oba ulaza normalnog kanala.
3. NORMAL CHANNEL TREBLE (VISOKI TONOVI NORMALNOG KANALA): Kontrolira odziv visokih tonova oba ulaza normalnog kanala.
4. NORMAL CHANNEL BASS (BAS NORMALNOG KANALA): Kontrolira odziv basa oba ulaza normalnog kanala.
5. VIBRATO CHANNEL INPUTS (ULAZI VIBRATO KANALA): Spojite instrument ovdje za korištenje ugrađenog "vibrato" (tremolo) efekta. Ulaz 1 proizvodi punu osjetljivost; ulaz 2 ima prilagođenu osjetljivost (-6dB) za nešto tamniji ton i čišći odziv s instrumentima visokog pojačanja.
6. VIBRATO CHANNEL VOLUME (GLASNOĆA VIBRATO KANALA): Kontrolira razinu glasnoće oba ulaza vibrato kanala.
7. VIBRATO CHANNEL TREBLE (VISOKI TONOVI VIBRATO KANALA): Kontrolira odziv visokih tonova oba ulaza vibrato kanala.
8. VIBRATO CHANNEL BASS (BAS VIBRATO KANALA): Kontrolira odziv basa oba ulaza vibrato kanala.
9. REVERB: Kontrolira razinu reverb efekta. Reverb se ne čuje kada je kontrola okrenuta do kraja u smjeru suprotnom od kazaljke na satu. Reverb se također može uključiti i isključiti pomoću priloženog nožnog prekidača s dva gumba.
10. SPEED (BRZINA): Kontrolira brzinu "vibrato" (tremolo) efekta.
11. INTENSITY (INTENZITET): Kontrolira dubinu "vibrato" (tremolo) efekta. Nema efekta se ne čuje kada je kontrola okrenuta do kraja u smjeru suprotnom od kazaljke na satu. Efekt se također može uključiti i isključiti pomoću priloženog nožnog prekidača s dva gumba.
12. POWER JEWEL (INDIKATOR NAPAJANJA): Svijetli crveno kada je pojačalo uključeno; bljeska između crvene i jantarne boje tijekom zagrijavanja. Svijetli jantarno u MUTE (ISKLJUČEN ZVUK) načinu rada (O).

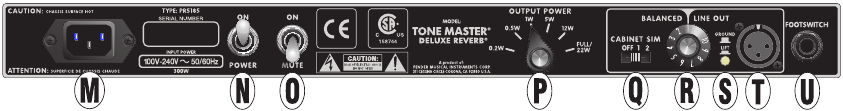

STRAŽNJA PLOČA

13. IEC POWER INLET (IEC ULAZ ZA NAPAJANJE): Spojite priloženi kabel za napajanje u uzemljenu utičnicu u skladu s ulaznim naponom i frekvencijom navedenim pored ulaza. Univerzalni rad 100V-240V.
14. POWER (NAPAJANJE): Uključuje i isključuje pojačalo.
15. MUTE (ISKLJUČEN ZVUK): Isključuje pojačalo snage. Kada je u MUTE (ISKLJUČEN ZVUK) načinu rada, XLR linijski izlaz ostaje aktivan za studijsku ili "tihu pozornicu", a osvjetljenje POWER JEWEL (L) se mijenja iz crvene u jantarnu.
16. OUTPUT POWER (IZLAZNA SNAGA): Prekidač za odabir nudi punu snagu (22 vata) i pet drugih prigušenih postavki snage koje prilagođavaju ukupnu glasnoću prostorije/mjesta. Postavite glasnoću kanala na prednjoj ploči pojačala prema osobnim željama za emulirani odziv cijevi, a zatim postavite OUTPUT POWER (IZLAZNU SNAGU) na željenu razinu.

CABINET SIM (SIMULACIJA KABINETA): Kada koristite XLR BALANCED LINE OUTPUT (T) (BALANSIRANI LINIJSKI IZLAZ), ovaj prekidač nudi tri različite tonske opcije—ravan, neobojen signal pojačala bez emulacije zvučničkog kabineta (OFF (ISKLJUČENO)); i dva profila impulsnog odziva (IR) koji emuliraju različite kombinacije postavljanja zvučnika/mikrofona:

IR PROFILE 1 (IR PROFIL 1): Dinamički mikrofon blizu mikrofona na rubu središnje kapice stošca zvučnika za naglašen napad i definiciju. IR stvoren pomoću Shure® SM57 mikrofona.

IR PROFILE 2 (IR PROFIL 2): Dinamički mikrofon blizu mikrofona na rubu središnje kapice stošca zvučnika za povećani odziv basa i glađi srednji raspon. IR stvoren pomoću Sennheiser® MD 421 mikrofona.

17. BALANCED LINE OUTPUT LEVEL (RAZINA BALANSIRANOG LINIJSKOG IZLAZA): Podešava izlaznu razinu XLR BALANCED LINE OUTPUT (T) (BALANSIRANOG LINIJSKOG IZLAZA) za vanjske uređaje i sustave (tj. PA i opremu za snimanje), bilo da se radi o mikrofonu ili linijskoj razini.
18. GROUND LIFT (PODIZANJE UZEMLJENJA): Kada koristite XLR BALANCED LINE OUTPUT (T) (BALANSIRANI LINIJSKI IZLAZ), uključivanje ove tipke može ukloniti brujanje ili zujanje koje proizlazi iz spajanja na nepropisno uzemljenu opremu.
19. XLR BALANCED LINE OUTPUT (XLR BALANSIRANI LINIJSKI IZLAZ): Za balansirano spajanje na vanjske uređaje i sustave (tj. PA sustave i opremu za snimanje). XLR linijski izlaz ostaje aktivan kada je pojačalo u MUTE (ISKLJUČEN ZVUK) načinu rada (O).
20. FOOTSWITCH (NOŽNI PREKIDAČ): Spojite priloženi nožni prekidač s dva gumba za uključivanje/isključivanje reverba i tremola ovdje.
21. USB PORT (NOT SHOWN) (USB PRIKLJUČAK (NIJE PRIKAZAN)): Za ažuriranja firmvera, USB priključak se nalazi na donjoj strani šasije ispod odjeljka OUTPUT POWER (IZLAZNA SNAGA). Posjetite fender.com/firmware/support za povremena ažuriranja firmvera koja poboljšavaju i unapređuju iskustvo Tone Mastera.

Svi nazivi proizvoda i zaštitni znakovi koji nisu FMIC, a pojavljuju se u ovom priručniku, vlasništvo su njihovih vlasnika i koriste se isključivo za identifikaciju proizvoda čiji su zvukovi proučavani tijekom razvoja IR-a za ovaj proizvod. Korištenje ovih proizvoda i zaštitnih znakova ne podrazumijeva nikakvu povezanost, vezu, sponzorstvo ili odobrenje između FMIC-a i bilo koje treće strane.

SPECIFIKACIJE

Specifikacije proizvoda podložne su promjenama bez prethodne najave.
