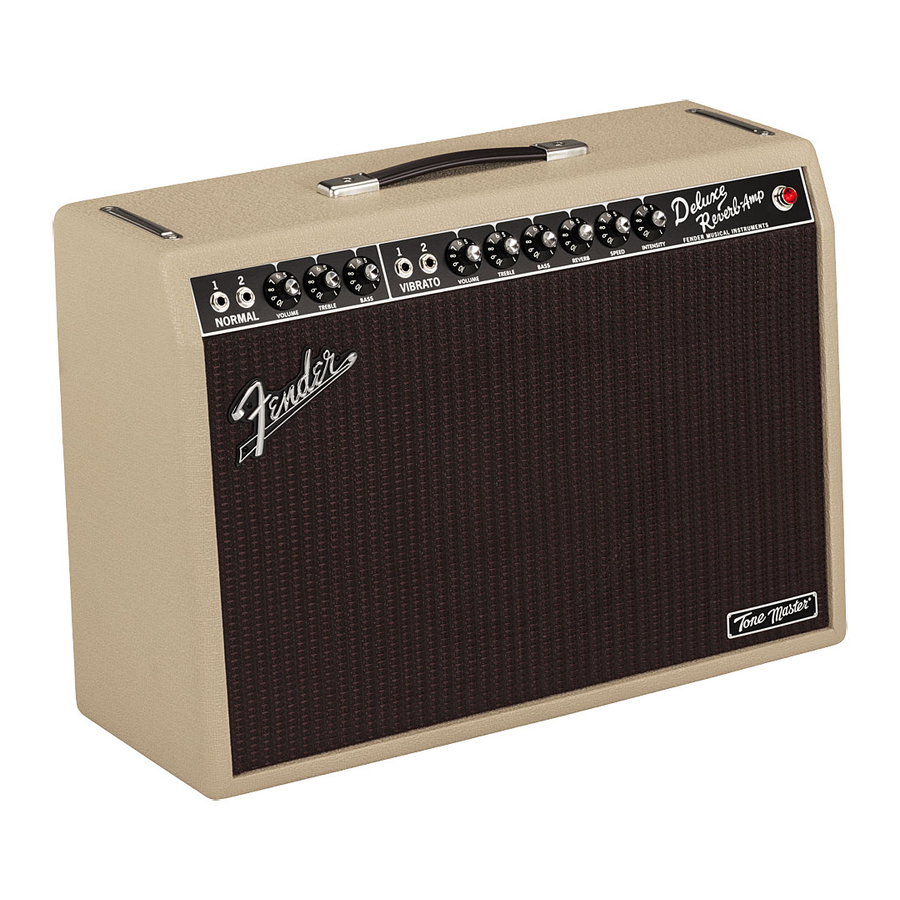

Fender Tone Master Deluxe Reverb - Vahvistimen käyttöohje

JOHDANTO

Rohkeana Fender-ensimmäisenä, Tone Master Deluxe Reverb -vahvistin käyttää massiivista digitaalista prosessointitehoa saavuttaakseen yhden merkittävän äänellisen saavutuksen: alkuperäisen Deluxe-putkivahvistimen piirien ja 22 watin tehon uskollisen mallintamisen. Käyttämällä tehokasta 100 watin digitaalista päätevahvistinta todellisen vintage Deluxe -putkivahvistimen headroomin ja dynaamisen alueen saavuttamiseksi, yhdistettynä yhden Celestion® G12 NEO Creamback -kaiuttimen iskuun ja lämpöön sekä resonoivaan mäntykoteloon, tuloksena on putketon Deluxe Reverb -soundi, äänenvoimakkuus ja dynamiikka, jotka ovat käytännössä erottamattomia alkuperäisestä täysputkiversiosta. Ja kaikkien näiden ominaisuuksien ansiosta Tone Master Deluxe Reverb painaa itse asiassa vain noin puolet täysputkisen Deluxen painosta.

Etupaneelin ominaisuudet antavat kitaristeille putkiversion kanssa identtisen soittokokemuksen, mukaan lukien Fenderin maailmanstandardin mukaiset reverb- ja tremolo-efektit. Lisäksi takapaneelin ominaisuudet tarjoavat modernia käyttömukavuutta ja joustavuutta—mukaan lukien lähtötehon valitsin täydelle teholle ja viidelle vaimennetulle asetukselle, balansoitu XLR-linjalähtö impulssivasteen (IR) kaappisimulaatioilla, mykistyskytkin hiljaiseen lava- tai tallennuskäyttöön, USB-portti laiteohjelmistopäivityksiä varten ja paljon muuta.

Rekisteröi Tone Master Deluxe Reverb -vahvistimesi verkossa osoitteessa start.fender.com.

OHJAUSPANEELI

1. NORMAL CHANNEL INPUTS (Normaali kanavan sisääntulot): Kytke instrumentti tähän. Normaali sisääntulo 1 tuottaa täyden herkkyyden; normaalilla sisääntulolla 2 on säädetty herkkyys (-6dB) hieman tummempaa ääntä ja puhtaampaa vastetta varten suurivahvistuksisten instrumenttien kanssa.
2. NORMAL CHANNEL VOLUME (Normaali kanavan äänenvoimakkuus): Säätää molempien normaalien kanavien sisääntulojen äänenvoimakkuutta.
3. NORMAL CHANNEL TREBLE (Normaali kanavan diskantti): Säätää molempien normaalien kanavien sisääntulojen diskanttivastetta.
4. NORMAL CHANNEL BASS (Normaali kanavan basso): Säätää molempien normaalien kanavien sisääntulojen bassovastetta.
5. VIBRATO CHANNEL INPUTS (Vibrato-kanavan sisääntulot): Kytke instrumentti tähän käyttääksesi sisäänrakennettua "vibrato" (tremolo) -efektiä. Sisääntulo 1 tuottaa täyden herkkyyden; sisääntulolla 2 on säädetty herkkyys (-6dB) hieman tummempaa ääntä ja puhtaampaa vastetta varten suurivahvistuksisten instrumenttien kanssa.
6. VIBRATO CHANNEL VOLUME (Vibrato-kanavan äänenvoimakkuus): Säätää molempien vibrato-kanavien sisääntulojen äänenvoimakkuutta.
7. VIBRATO CHANNEL TREBLE (Vibrato-kanavan diskantti): Säätää molempien vibrato-kanavien sisääntulojen diskanttivastetta.
8. VIBRATO CHANNEL BASS (Vibrato-kanavan basso): Säätää molempien vibrato-kanavien sisääntulojen bassovastetta.
9. REVERB (Kaiku): Säätää kaiku-efektin tasoa. Kaikua ei kuulu, kun säädin on käännetty kokonaan vastapäivään. Kaiku voidaan myös kytkeä päälle ja pois päältä mukana toimitetulla kaksipainikkeisella jalkakytkimellä.
10. SPEED (Nopeus): Säätää "vibrato" (tremolo) -efektin nopeutta.
11. INTENSITY (Voimakkuus): Säätää "vibrato" (tremolo) -efektin syvyyttä. Efektiä ei kuulu, kun säädin on käännetty kokonaan vastapäivään. Efekti voidaan myös kytkeä päälle ja pois päältä mukana toimitetulla kaksipainikkeisella jalkakytkimellä.
12. POWER JEWEL (Virran merkkivalo): Palaa punaisena, kun vahvistin on päällä; vilkkuu punaisen ja oranssin välillä lämpenemisen aikana. Palaa oranssina MUTE (MYKISTYS) -tilassa (O).

TAKAPANEELI

13. IEC POWER INLET (IEC-virtaliitäntä): Kytke mukana toimitettu virtajohto maadoitettuun pistorasiaan liitännän vieressä määritetyn tulojännitteen ja -taajuuden mukaisesti. Universaali 100V-240V käyttö.
14. POWER (Virta): Kytkee vahvistimen päälle ja pois päältä.
15. MUTE (Mykistys): Mykistää päätevahvistimen. Kun ollaan MUTE (MYKISTYS) -tilassa, XLR-linjalähtö pysyy aktiivisena studio- tai "hiljaisen lavan" käyttöä varten, ja POWER JEWEL (L) -merkkivalon valaistus muuttuu punaisesta oranssiksi.
16. OUTPUT POWER (Lähtöteho): Valintakytkin tarjoaa täyden tehon (22 wattia) ja viisi muuta vaimennettua tehoasetusta, jotka räätälöivät huoneen/paikan kokonaisäänenvoimakkuutta. Aseta vahvistimen etupaneelin kanavan äänenvoimakkuus henkilökohtaisen mieltymyksen mukaan putkiemuloidun vasteen saavuttamiseksi ja aseta sitten OUTPUT POWER (LÄHTÖTEHO) halutulle tasolle.

CABINET SIM (Kaappisimulaatio): Kun käytät XLR BALANCED LINE OUTPUT (T) (BALANSOITU XLR-LINJALÄHTÖ) -liitäntää, tämä kytkin tarjoaa kolme erilaista äänenvärivaihtoehtoa—tasaisen, värittömän vahvistinsignaalin ilman kaiutinkaapin emulointia (OFF (POIS PÄÄLTÄ)); ja kaksi impulssivasteen (IR) profiilia, jotka emuloivat erilaisia kaiuttimen/mikrofonin sijoitteluyhdistelmiä:

IR PROFILE 1 (IR-PROFIILI 1): Dynaaminen mikrofoni lähellä kaiutinkartion keskikupua, mikä tuottaa korostetun iskun ja selkeyden. IR on luotu käyttämällä Shure® SM57 -mikrofonia.

IR PROFILE 2 (IR-PROFIILI 2): Dynaaminen mikrofoni lähellä kaiutinkartion keskikupua, mikä tuottaa lisää bassovastetta ja tasaisemman keskialueen. IR on luotu käyttämällä Sennheiser® MD 421 -mikrofonia.

17. BALANCED LINE OUTPUT LEVEL (BALANSOIDUN LINJALÄHDÖN TASO): Säätää XLR BALANCED LINE OUTPUT (T) (BALANSOITU XLR-LINJALÄHTÖ) -liitännän lähtötasoa ulkoisille laitteille ja järjestelmille (eli PA- ja tallennuslaitteille), olipa kyseessä mikrofoni- tai linjataso.
18. GROUND LIFT (Maadoitus): Kun käytät XLR BALANCED LINE OUTPUT (T) (BALANSOITU XLR-LINJALÄHTÖ) -liitäntää, tämän painikkeen painaminen voi poistaa hurinaa tai surinaa, joka johtuu kytkennästä väärin maadoitettuun laitteeseen.
19. XLR BALANCED LINE OUTPUT (BALANSOITU XLR-LINJALÄHTÖ): Balansoitua kytkentää varten ulkoisiin laitteisiin ja järjestelmiin (eli PA-järjestelmiin ja tallennuslaitteisiin). XLR-linjalähtö pysyy aktiivisena, kun vahvistin on MUTE (MYKISTYS) -tilassa (O).
20. FOOTSWITCH (Jalkakytkin): Kytke mukana toimitettu kaksipainikkeinen jalkakytkin kaikua ja tremoloa varten päälle/pois tässä.
21. USB PORT (NOT SHOWN) (USB-PORTTI (EI NÄY)): Laiteohjelmistopäivityksiä varten USB-portti sijaitsee rungon alapuolella OUTPUT POWER (LÄHTÖTEHO) -osion alla. Käy osoitteessa fender.com/firmware/support saadaksesi säännöllisiä laiteohjelmistopäivityksiä, jotka parantavat ja tehostavat Tone Master -kokemusta.

Kaikki muut kuin FMIC:n tuotenimet ja tavaramerkit, jotka esiintyvät tässä käyttöohjeessa, ovat omistajiensa omaisuutta, ja niitä käytetään ainoastaan tunnistamaan tuotteet, joiden ääniä tutkittiin IR-kehityksen aikana tätä tuotetta varten. Näiden tuotteiden ja tavaramerkkien käyttö ei tarkoita minkäänlaista sidosta, yhteyttä, sponsorointia tai hyväksyntää FMIC:n ja minkään kolmannen osapuolen välillä tai sen taholta.

TEKNISET TIEDOT

Tuotteen tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
