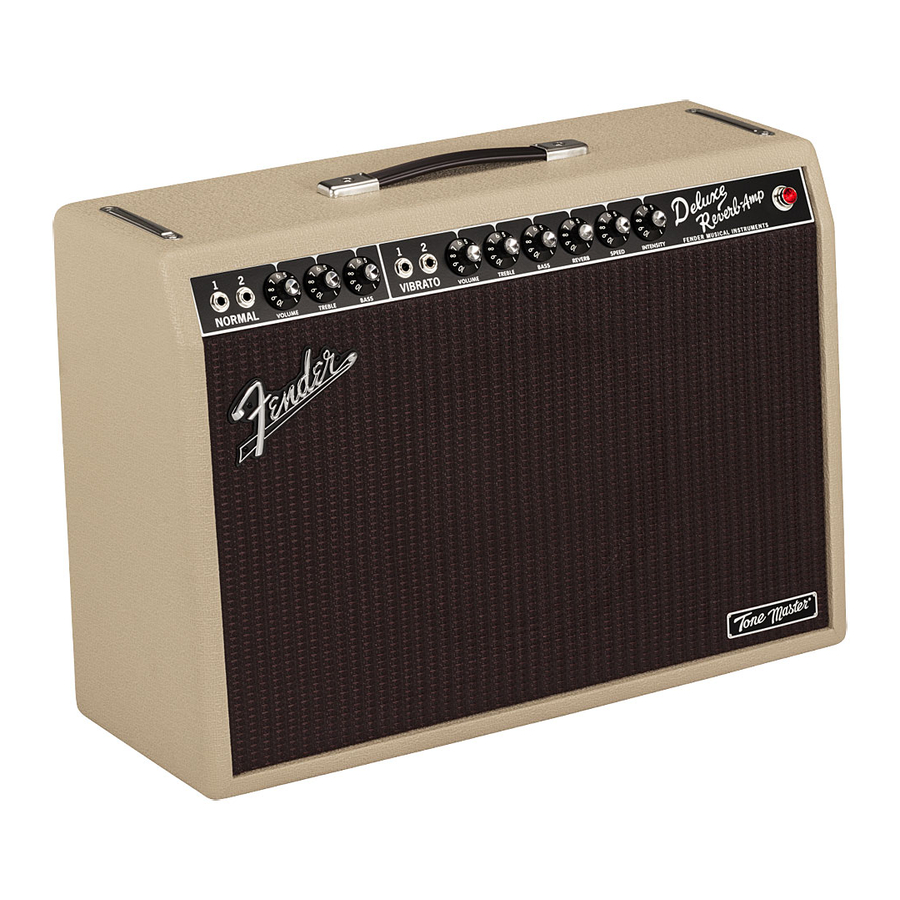

Fender Tone Master Deluxe Reverb - Күшейткіш нұсқаулығы

КІРІСПЕ

Fender-дің батыл қадамында, Tone Master Deluxe Reverb күшейткіші түпнұсқа Deluxe түтік күшейткішінің схемасын және 22 ватт қуат шығысын дәл модельдеу үшін үлкен цифрлық өңдеу қуатын пайдаланады. Нағыз винтажды Deluxe түтік күшейткішінің динамикалық диапазонына жету үшін жоғары өнімді 100 ватттық цифрлық қуат күшейткішін пайдалана отырып, бір Celestion® G12 NEO Creamback динамигінің соққысы мен жылуы және резонансты қарағай шкафымен біріктірілген, нәтижесінде түтіксіз Deluxe Reverb тоны, дыбыс деңгейі және динамикасы толығымен түтіктік түпнұсқадан ажыратуға келмейді. Осы мүмкіндіктердің барлығымен Tone Master Deluxe Reverb іс жүзінде толығымен түтіктік Deluxe-тен жартылай жеңіл.

Алдыңғы панель мүмкіндіктері гитарашыларға Fender-дің әлемдік стандарты реверберация және тремоло эффектілерін қоса алғанда, түтік нұсқасымен бірдей ойын тәжірибесін береді. Қосымша артқы панель мүмкіндіктері заманауи ыңғайлылық пен икемділікті қамтамасыз етеді, оның ішінде толық қуат және бес әлсіретілген параметрге арналған шығыс қуатын таңдау құралы, импульстік реакциясы (IR) бар теңдестірілген XLR желілік шығысы, дыбыссыз сахна немесе жазу үшін дыбыссыз режим қосқышы, микробағдарламаны жаңартуға арналған USB порты және т.б.

Tone Master Deluxe Reverb құрылғысын start.fender.com сайтында онлайн тіркеңіз.

БАҚЫЛАУ ПАНЕЛІ

1. NORMAL CHANNEL INPUTS: Аспапты осы жерге қосыңыз. Normal (қалыпты) 1 кірісі толық сезімталдықты қамтамасыз етеді; normal (қалыпты) 2 кірісі жоғары күшейтулі аспаптармен сәл қараңғы тон және таза жауап алу үшін реттелген сезімталдыққа (-6 дБ) ие.
2. NORMAL CHANNEL VOLUME: Екі normal (қалыпты) арна кірісінің дыбыс деңгейін басқарады.
3. NORMAL CHANNEL TREBLE: Екі normal (қалыпты) арна кірісінің жоғары жиілікті жауабын басқарады.
4. NORMAL CHANNEL BASS: Екі normal (қалыпты) арна кірісінің төмен жиілікті жауабын басқарады.
5. VIBRATO CHANNEL INPUTS: Кірістірілген "vibrato" (тремоло) эффектін пайдалану үшін аспапты осы жерге қосыңыз. Input (кіріс) 1 толық сезімталдықты қамтамасыз етеді; input (кіріс) 2 жоғары күшейтулі аспаптармен сәл қараңғы тон және таза жауап алу үшін реттелген сезімталдыққа (-6 дБ) ие.
6. VIBRATO CHANNEL VOLUME: Екі vibrato (вибрато) арна кірісінің дыбыс деңгейін басқарады.
7. VIBRATO CHANNEL TREBLE: Екі vibrato (вибрато) арна кірісінің жоғары жиілікті жауабын басқарады.
8. VIBRATO CHANNEL BASS: Екі vibrato (вибрато) арна кірісінің төмен жиілікті жауабын басқарады.
9. REVERB: Реверберация эффектісінің деңгейін басқарады. Басқару толығымен сағат тіліне қарсы бұрылған кезде реверберация естілмейді. Reverb (реверберация) функциясын қосылған екі түймелі аяқ қосқышын пайдаланып та қосуға және өшіруге болады.
10. SPEED: "Vibrato" (тремоло) эффектісінің жылдамдығын басқарады.
11. INTENSITY: "Vibrato" (тремоло) эффектісінің тереңдігін басқарады. Ешқандай эффект басқару толығымен сағат тіліне қарсы бұрылған кезде естілмейді. Effect (эффект) функциясын қосылған екі түймелі аяқ қосқышын пайдаланып та қосуға және өшіруге болады.
12. POWER JEWEL: Күшейткіш қосулы болғанда қызыл түспен жанады; қыздыру кезінде қызыл және сары түстер арасында жыпылықтайды. MUTE (Дыбыссыз) режимінде (O) сары түспен жанады.

АРТҚЫ ПАНЕЛЬ

13. IEC POWER INLET: Қосылған қуат сымын кіріс қуат кернеуіне және кірістің жанында көрсетілген жиілікке сәйкес жерге тұйықталған розеткаға қосыңыз. 100В-240В әмбебап жұмыс.
14. POWER: Күшейткішті қосады және өшіреді.
15. MUTE: Қуат күшейткішін дыбыссыз етеді. MUTE (Дыбыссыз) режимінде XLR желілік шығысы студия немесе "тыныш сахна" үшін белсенді болып қалады, ал POWER JEWEL (L) жарығы қызылдан сарыға өзгереді.
16. OUTPUT POWER: Таңдау қосқышы толық қуатты (22 ватт) және бөлменің/орынның жалпы қаттылығын реттейтін басқа бес әлсіретілген ватт параметрін ұсынады. Түтік эмуляцияланған жауап алу үшін күшейткіштің алдыңғы панелінің арна дыбысын жеке қалауыңыз бойынша орнатыңыз, содан кейін OUTPUT POWER (Шығыс қуатын) қалаған деңгейге орнатыңыз.

CABINET SIM: XLR BALANCED LINE OUTPUT (T) (XLR теңдестірілген желілік шығысын) пайдаланған кезде, бұл қосқыш үш түрлі тондық опцияны ұсынады—динамик шкафының эмуляциясынсыз тегіс, боялмаған күшейткіш сигналы (OFF (Өшірулі)); және әртүрлі динамик/микрофон орналастыру комбинацияларын эмуляциялайтын екі импульстік реакция (IR) профилі:

IR PROFILE 1: Анық шабуыл мен анықтама үшін динамик конусының орталық қақпағының шетінде жақын орналасқан динамикалық микрофон. IR Shure® SM57 микрофонын пайдаланып жасалған.

IR PROFILE 2: Бас жауабын арттыру және орта диапазонын тегістеу үшін динамик конусының орталық қақпағының шетінде жақын орналасқан динамикалық микрофон. IR Sennheiser® MD 421 микрофонын пайдаланып жасалған.

17. BALANCED LINE OUTPUT LEVEL: Сыртқы құрылғылар мен жүйелерге (яғни, PA және жазу құралдарына) арналған XLR BALANCED LINE OUTPUT (T) (XLR теңдестірілген желілік шығысының) шығыс деңгейін реттейді, ол микрофон немесе желі деңгейі болсын.
18. GROUND LIFT: XLR BALANCED LINE OUTPUT (T) (XLR теңдестірілген желілік шығысын) пайдаланған кезде, бұл түймені басу дұрыс жерге тұйықталмаған жабдыққа қосылу нәтижесінде пайда болатын ызыңды немесе ызылды жоюы мүмкін.
19. XLR BALANCED LINE OUTPUT: Сыртқы құрылғылар мен жүйелерге (яғни, PA жүйелері мен жазу құралдарына) теңдестірілген қосылым үшін. XLR желілік шығысы күшейткіш MUTE (Дыбыссыз) режимінде (O) болғанда белсенді болып қалады.
20. FOOTSWITCH: Реверберация және тремолоны қосу/өшіру үшін қосылған екі түймелі аяқ қосқышын осы жерге қосыңыз.
21. USB PORT (КӨРСЕТІЛМЕГЕН): Микробағдарламаны жаңарту үшін USB порты OUTPUT POWER (Шығыс қуаты) бөлімінің астындағы шассидің астыңғы жағында орналасқан. Tone Master тәжірибесін жақсартатын және жетілдіретін мерзімді микробағдарламалық жасақтама жаңартулары үшін fender.com/firmware/support сайтына кіріңіз.

Осы нұсқаулықта көрсетілген барлық FMIC емес өнім атаулары мен сауда белгілері тиісті иелерінің меншігі болып табылады және осы өнімге арналған IR әзірлеу кезінде дыбыстары зерттелген өнімдерді анықтау үшін ғана пайдаланылады. Осы өнімдер мен сауда белгілерін пайдалану FMIC мен кез келген үшінші тарап арасындағы немесе олардың тарапынан қандай да бір байланысты, қосылуды, демеушілікті немесе мақұлдауды білдірмейді.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Өнімнің техникалық сипаттамалары ескертусіз өзгертілуі мүмкін.
